半入耳式有线耳机单体结构设计方案

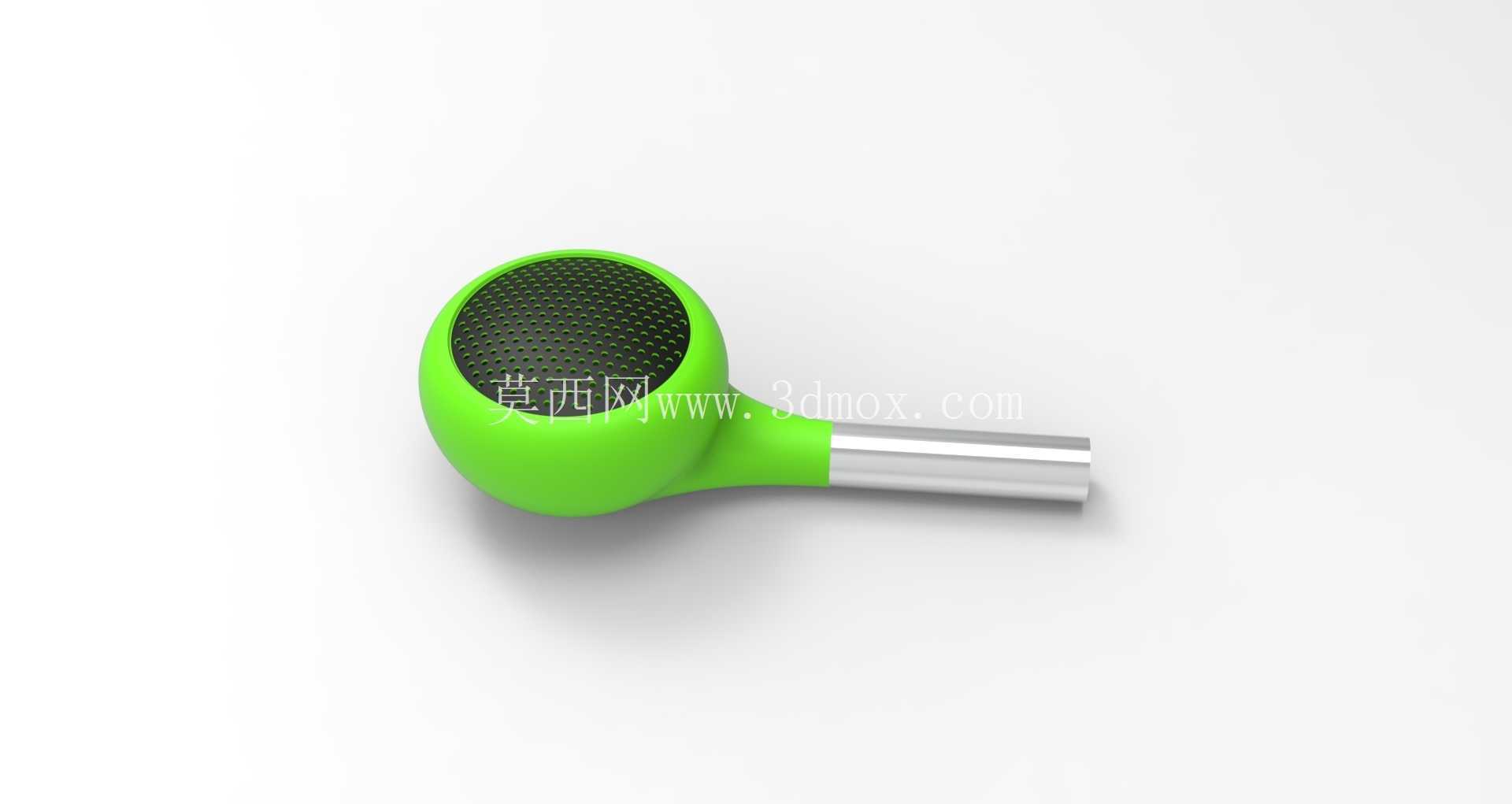

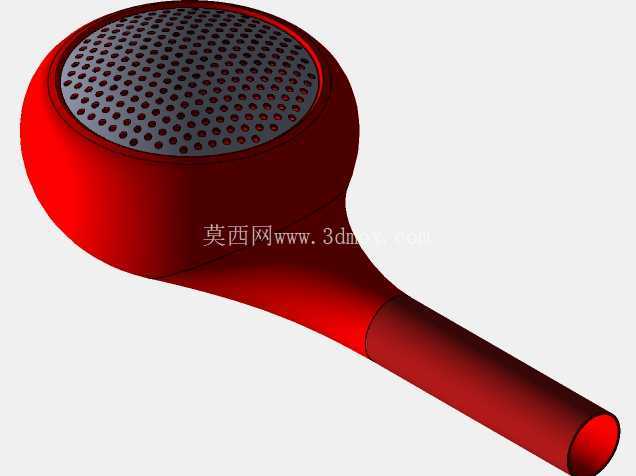

　　从功能特性来看，这个耳机本体承担了三个核心作用：一是固定内部的发声单元，给动圈单元提供稳定的安装腔体，腔体内部的容积要和单元参数匹配，不能随意缩放尺寸，否则会导致低频谐振点偏移，听感发闷；二是衔接尾部的出线结构，图中金属质感的尾柄部分，是线材与内部单元焊点的防护结构，这里要做防弯折的应力释放设计，尾柄和腔体衔接的位置不能做直角过渡，否则日常使用中线材反复弯折容易出现线芯断裂；三是提供佩戴时的支撑力，腔体的重力分布要均匀，重心尽量靠近出音面一侧，避免佩戴时出现向外滑落的情况。日常接触的半入耳有线耳机，其本体结构的设计合理性直接决定佩戴舒适度与声学输出表现，很多初入消费电子结构设计的从业者，容易把建模重心放在外观曲面顺滑度上，忽略实际使用场景下的结构约束。先从佩戴场景说起，这类半入耳结构的耳机本体，需要适配多数人耳甲腔的生理轮廓，不能做完全贴合耳道的封闭结构，否则长时间佩戴会产生耳道胀痛感，因此腔体的外侧曲面要做贴合耳甲艇弧度的过渡处理，出音面的网罩区域要对准耳道入口位置，偏差超过2mm就会出现高频漏音、低频衰减的问题。

　　设计思路上，首先要确定核心的安装边界：发声单元的外径是腔体尺寸的核心约束，常规10mm动圈单元对应的腔体内径要预留0.2mm的安装间隙，点胶固定的位置要做一圈0.3mm深的限位槽，避免点胶时胶水溢出到振膜区域。出音面的网罩安装位要做下沉设计，网罩和出音口之间预留0.5mm的声学阻尼腔，网罩的固定采用卡扣加微量点胶的方式，既方便生产组装，也能避免日常使用中网罩脱落。腔体的外壳采用分体式结构，分为前壳和后壳两部分，合模线的位置要选在腔体侧面的视觉盲区，合模面做0.1mm的止口结构，保证装配后上下壳的错位量控制在0.05mm以内，避免出现明显的拼接缝隙。

　　尾柄部分的内孔尺寸要匹配线材的外径，常规3mm外径的耳机线，内孔做到3.2mm即可，尾柄末端做圆角过渡，减少线材弯折时的应力集中，内部焊点位置要预留足够的空间，避免线材拉扯时焊点直接受力。外形尺寸方面，这类半入耳耳机本体的总长度（从出音面最外侧到尾柄末端）控制在26mm左右，腔体的最大外径控制在14.5mm，这个尺寸适配绝大多数亚洲人的耳甲腔尺寸，不会因为腔体过大撑得耳郭疼，也不会因为尺寸过小导致佩戴不稳容易脱落。出音面的倾斜角度要做15度的偏转，匹配耳道的自然走向，佩戴时不需要刻意调整角度就能对准耳道入口。

　　很多新手建模时容易忽略的细节是腔体表面的脱模斜度，外观面的脱模斜度至少要做到1.5度，否则注塑生产时容易出现顶白、拉伤的问题，内部的安装筋位斜度可以做到0.5度，保证安装精度。另外，出音孔的排布要均匀，不能出现局部开孔过密的情况，否则会导致出声不均衡，网罩下方的防尘网要做定位结构，避免组装时防尘网偏移堵住出音孔。从实际生产的角度看，腔体的壁厚要保持均匀，整体壁厚控制在1.2mm，局部加强筋的厚度不超过壁厚的0.7倍，避免注塑时出现缩痕，影响外观质感。尾柄部分的金属装饰件，和塑料腔体的配合要做0.1mm的过盈配合，装配后不会出现松动转动的情况，装饰件的边缘做倒角处理，避免组装时划伤操作人员或者使用者的皮肤。
