减压阀配套圆形法兰式夹头夹具结构

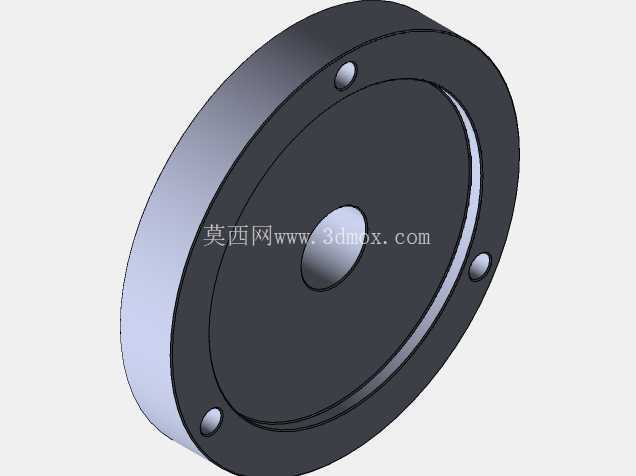

　　夹具的工作面为平整圆形端面，端面上均匀分布三个沉头安装孔，孔位沿圆周三等分布置，这种排布方式可以让锁紧力均匀分散在整个安装面上，不会出现单点锁紧导致的夹具翘曲、端面跳动超差问题，三个孔的沉头深度经过精确计算，锁紧螺钉装入后端面完全低于夹具工作面，不会对工件装夹造成干涉，也避免了螺钉突出刮伤工件表面的问题。夹具中心设置凸起的定位芯轴，芯轴直径与减压阀待装夹零件的中心内孔采用基孔制间隙配合，配合公差控制在H7/g6区间，既可以保证工件能够顺畅装入定位，不会出现卡滞、装夹不到位的情况，又能够将工件与夹具的同轴度误差控制在0.02mm以内，完全满足减压阀零件装配、检测时的形位公差要求。在流体控制阀门的生产装配、检测校验环节，减压阀的阀芯、阀座等核心回转类零件的装夹定位精度，直接决定了整阀的压力调节稳定性、出口压力偏差值以及长期运行的密封可靠性，这类装夹需求对夹具的同轴度、装夹贴合度、重复定位精度都有远高于普通机加工装夹的要求。这款夹头夹具采用圆盘式法兰主体结构，整体为轴对称回转形态，主体外圆做了阶梯式厚度设计，靠近安装侧的外缘做了减薄切边处理，既能够减轻夹具整体自重，又可以在安装时与设备工作台的定位止口形成精准配合，避免安装偏斜带来的同轴度误差。

　　从实际使用场景来看，这款夹具既可以适配减压阀生产线上的阀芯压装工位，作为压装工装的定位基座使用，也可以安装在三坐标检测台、气密性检测台上，作为减压阀整阀或者核心组件的检测定位工装，还可以配套在小型数控车床上，用于减压阀阀座、密封圈座等回转零件的二次精加工装夹。设计过程中，首先针对减压阀零件的装夹痛点做了优化：传统三爪卡盘装夹这类薄壁回转类减压阀零件时，很容易因为卡爪的局部夹紧力导致零件产生微变形，最终造成装配后密封面贴合不严、压力调节卡顿的问题，而这款夹具采用端面贴合+中心芯轴定位的装夹方式，夹紧力作用在工件的法兰端面上，受力方向与工件轴线平行，不会对工件的薄壁侧壁产生径向挤压，从根源上避免了装夹变形问题。

　　夹具的安装边界尺寸经过多轮适配验证，主体外圆直径可以覆盖常规通径DN15到DN50的减压阀零件装夹需求，整体厚度控制在合理区间，既保证了夹具本身的结构刚性，在装夹、压装过程中不会产生形变，又不会因为厚度过大占用过多的设备安装空间，适配多数常规工装平台的安装槽位间距。夹具的非工作边缘都做了小圆角钝化处理，避免操作人员上下料时被锐边划伤，工作面的平面度经过磨削加工控制在0.01mm以内，保证工件装夹后不会出现端面倾斜，在压装密封件、检测阀口密封性的时候，不会因为装夹倾斜导致检测数据失真、压装偏斜损坏密封件。

　　在实际产线应用中，这类夹具的重复装夹精度可以稳定保持在0.015mm以内，不需要每次装夹后重新找正工件位置，能够大幅提升减压阀装配、检测环节的作业效率，同时因为装夹受力均匀，薄壁零件的装夹报废率可以降低九成以上。设计时还考虑了夹具的长期使用耐磨性，工作面和中心定位芯轴都做了表面硬化处理，硬度达到HRC45-50，长期反复装夹工件也不会出现磨损、起台、定位芯轴拉伤的问题，使用寿命远高于普通焊接式工装。另外，夹具背面设置了与标准设备接口匹配的定位止口，可以快速换装在不同的作业工位上，不需要重新制作转接板，减少了产线换型的工装准备时间，适配多品种小批量的减压阀生产需求。
