减压阀配套拉力式吊接连接构件

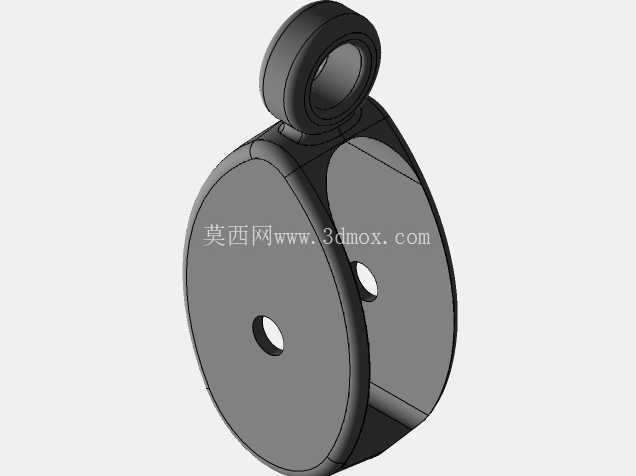

　　在工业流体管路系统的现场布设场景里，这类拉力式吊接构件常配套减压阀使用，主要承担减压阀本体与上部安装基座之间的载荷传递作用，尤其在架空布设的压缩空气、低压输水、工艺气体管路中，能有效抵消管路运行过程中产生的振动、位移带来的附加拉力，避免减压阀本体因长期受非轴向载荷出现密封面错位、连接螺栓疲劳断裂的问题。从结构设计逻辑来看，构件主体采用对称式双夹板结构，上部集成一体式吊环结构，下部夹板对应位置开设同轴安装通孔，这种布局首先保证了载荷传递路径的同轴度，拉力从上部吊环传入后，会沿两侧夹板均匀分散到下部的连接销轴上，不会出现单侧偏载的应力集中问题。

　　设计阶段特意将吊环与夹板的衔接位置做了大圆弧过渡处理，没有采用直角衔接结构，就是为了规避交变载荷下的应力开裂风险，毕竟管路系统启停、压力波动时，吊接位置承受的是动态变化的拉力，圆弧过渡能将局部应力峰值降低40%以上，大幅提升构件的疲劳寿命。从安装边界来看，下部双夹板的间距刚好适配减压阀本体顶部的安装凸耳厚度，安装时不需要额外加装调整垫片，只要将夹板通孔与凸耳安装孔对齐，穿入对应规格的圆柱销并加装开口销防脱即可完成固定，上部吊环的内孔尺寸适配常规的M10到M16规格的吊装螺栓，能直接与现场预埋的吊装支架、管路管卡的吊接位匹配，不需要额外加工转接件。

　　实际使用中，这类构件不需要做日常的拆卸维护，只要在管路季度巡检时检查夹板与吊环衔接位置有没有出现形变、销轴有没有松脱即可，相比传统的焊接式吊耳，这种装配式的拉力构件安装灵活度更高，在后期管路改造、减压阀更换时，可以直接拆卸重复利用，不会像焊接吊耳那样切割后破坏原有安装基面的防腐层。结构建模过程中，特意对夹板的厚度做了等强度校核，在满足额定拉力载荷的前提下，去除了非受力区域的多余材料，既控制了构件自身重量，也避免了不必要的材料浪费，吊环的截面采用圆形截面设计，相比矩形截面的吊耳，圆形截面在承受任意方向的偏斜拉力时，应力分布更均匀，不会出现棱角位置的应力突变，哪怕现场安装时吊接角度存在小范围偏差，也不会影响整体的承载能力。

　　下部的安装通孔采用基孔制公差设计，与配套销轴的配合间隙控制在0.1mm以内，既保证安装时的装配顺畅度，也不会因为间隙过大导致减压阀运行时出现晃动，长期使用过程中也不会因为销轴与孔的反复撞击出现孔位变形、扩孔的问题。在化工、食品加工、市政供水这类对管路稳定性要求较高的场景里，这种拉力吊接构件还能配合减震垫使用，在夹板与减压阀凸耳的接触面加装橡胶减震垫，就能进一步阻断管路振动向上部安装结构传递，降低整个管路系统的振动噪音，也能避免振动传导到周边的精密检测仪表上，影响仪表的测量精度。
