热插拔式MMCP系列安装固定金属壳体结构

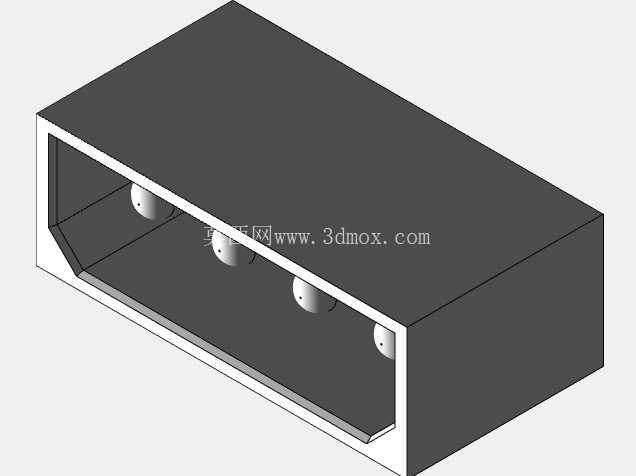

　　在工业控制机柜、模块化通讯设备、分布式测控系统的搭建场景中，这类热插拔安装壳体是支撑功能模块快速更换、不停机维护的核心结构载体，日常运维过程中无需关停整套系统，即可完成对应功能模块的抽拉更换，大幅降低产线、通讯节点的停机维护时长，适配高密度安装的机柜内部部署需求。从实际使用的角度出发，该壳体采用弯折成型的金属板材作为主体结构，板材厚度兼顾结构强度与整体自重控制，壳体表面做发黑防锈处理，既可以在机柜内部复杂的温湿度环境下长期使用不产生锈蚀脱落，也能避免金属表面反光对运维人员的视线造成干扰，同时金属材质本身具备一定的电磁屏蔽能力，可减少内部功能模块与周边设备的电磁串扰，提升信号传输的稳定性。

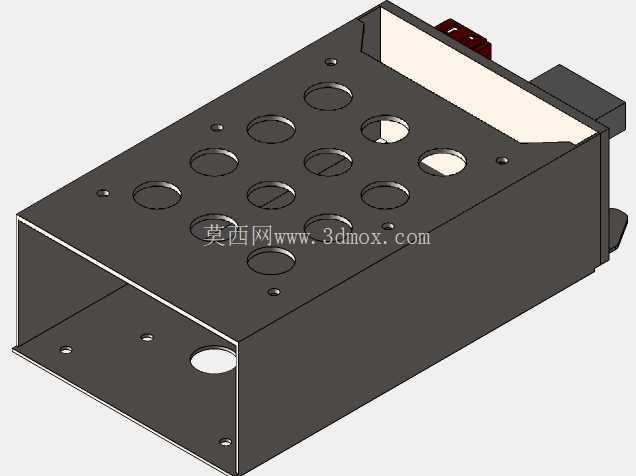

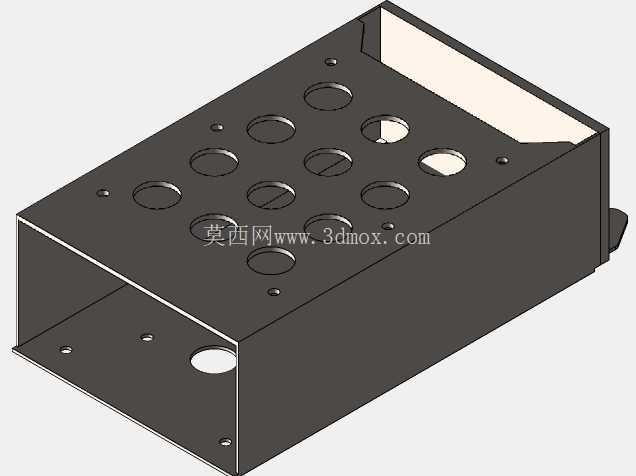

　　壳体顶面预留了多组规则排布的圆形通孔，这些孔位并非统一规格，其中大尺寸通孔对应内部模块的接线端子、散热风道或者状态指示灯的外露需求，小尺寸通孔则用于内部电路板、功能组件的螺丝固定，孔位的排布完全匹配对应MMCP功能模块的安装点位，不需要二次打孔即可直接完成内部组件的装配，孔边都做了去毛刺处理，避免装配过程中划伤线材或者操作人员的手部。壳体的侧边设置了带安装孔的延伸折边，折边与机柜内部的安装导轨、插槽位尺寸完全匹配，推入机柜插槽后可通过折边上的孔位完成快速锁附，避免设备运行过程中受振动影响出现壳体移位、接触不良的问题；壳体一端预留了热插拔接口的避让空间，接口位置与机柜背板的连接端子精准对位，推入过程中可实现导向对接，不会出现针脚偏移、插歪损坏的情况。

　　设计阶段充分考虑了模块化运维的实际需求，壳体的抽拉行程做了限位设计，拉出到维护位置时不会直接从机柜中脱落，避免运维过程中不慎掉落造成模块损坏；壳体内部的容纳空间做了冗余设计，除了适配标准尺寸的MMCP功能板卡外，还预留了少量空间用于加装屏蔽层、温度检测组件等拓展配件，不需要重新开模制作壳体即可满足少量定制化的改造需求。从安装边界来看，该壳体的外形尺寸适配标准19英寸机柜的子槽位安装要求，宽度方向占用单槽位空间，不会挤占相邻模块的安装位置，深度方向的尺寸控制在常规机柜的内部净空范围内，不会出现柜门无法正常关闭的问题；壳体底部预留了接地螺柱的安装位，装配时可直接连接机柜接地排，满足工业设备的接地安全要求，避免静电累积对内部精密电子元件造成击穿损坏。

　　实际装配过程中，该壳体的所有弯折边都做了压边处理，不存在锋利的锐角，板件之间的拼接缝隙控制在均匀范围内，既可以阻挡大部分机柜内部的灰尘进入壳体内部附着在板卡上，也不会因为缝隙过小导致内部热量无法散出，长时间满负荷运行时，壳体可通过金属板材将内部元件产生的热量传导到机柜环境中，配合顶面的通风孔形成自然对流散热，不需要额外加装散热风扇即可满足常规工况下的散热需求。针对热插拔场景下的反复抽拉磨损问题，壳体与导轨接触的折边位置做了局部加强处理，反复抽拉数百次也不会出现板材变形、镀层脱落的问题，长期使用依然可以保持顺畅的抽拉手感，对接位置的精度不会因为磨损出现明显偏移，保障热插拔连接的可靠性。
