减压阀用三通式连接轮毂结构设计

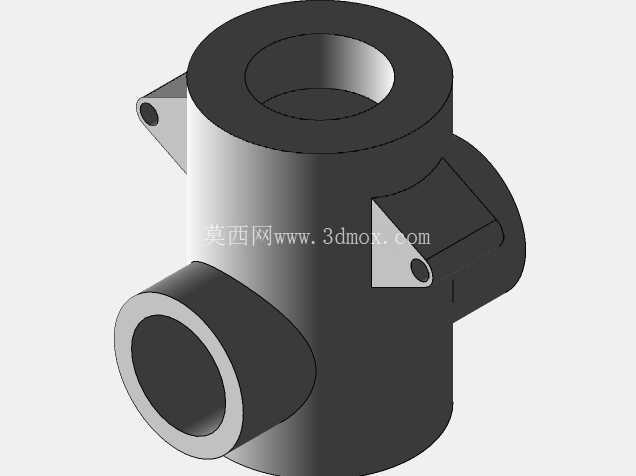

　　该轮毂作为减压阀的核心连接承载构件，主要应用于工业流体输送管路的压力调控环节，在化工、市政供水、油气输送等场景的减压阀组中承担介质导流、部件定位与载荷传递的作用。实际工况下，该零件需要同时承受管路内部的流体静压力、介质流动产生的脉动冲击，以及阀组装配时的连接预紧力，因此结构设计阶段优先考虑了受力的均匀性与安装的适配性。从结构形态来看，主体采用中空筒式主体搭配三个正交方向的连接接口，主通孔沿轴向贯通，用于介质的主流道输送，侧部两个带安装凸耳的接口分别用于对接减压阀的调压组件与旁通管路，凸耳上预留的定位孔可实现与阀盖、调压膜片组件的精准对位，避免装配错位导致的密封失效问题。

　　设计过程中，针对不同接口的受力差异做了壁厚差异化处理：主流道内壁承受持续的介质冲蚀，因此壁厚较侧部接口增加15%，同时在接口与主体的衔接位置做了圆弧过渡处理，消除直角应力集中点，避免长期承压工况下出现疲劳裂纹。安装边界方面，主体轴向长度适配常规DN25口径减压阀的阀腔安装空间，侧部凸耳的孔位间距匹配标准减压阀的连接螺栓孔距，无需额外加工即可直接适配同规格的通用减压阀阀体，降低现场装配的适配成本。从功能实现角度，该轮毂的中空流道做了同轴度公差约束，保证介质流经时的流态稳定，避免因流道偏心产生的紊流导致调压精度下降；侧部安装凸耳的端面做了平面度加工要求，装配时配合密封垫片可实现端面静密封，防止介质外漏。

　　不同于常规传动类轮毂的扭矩传递需求，该减压阀用轮毂的核心功能是实现多通路介质的汇流与分流，同时为阀内的运动部件提供稳定的支撑基准，因此内壁的表面粗糙度要求控制在Ra1.6以内，减少介质杂质的附着堆积，避免长期运行后出现流道堵塞的问题。在建模阶段，针对各连接部位的过渡圆角、安装孔的沉头结构、流道的拔模斜度都做了参数化处理，方便后续根据不同通径的减压阀需求做尺寸迭代，比如调整主通孔直径即可适配DN20到DN32区间的减压阀产品，无需重新搭建基础模型。实际装配场景中，该轮毂装入阀腔后，轴向通过端盖压紧定位，径向通过侧部凸耳的螺栓连接实现周向防转，可承受最高1.6MPa的工作压力，适配水、轻质油品、压缩空气等常规流体介质的输送调控需求。结构上没有冗余的设计特征，所有外部凸起结构均为安装定位或接口连接服务，既控制了零件的整体重量，也减少了铸造或机加工过程中的材料浪费，符合流体控制零件的轻量化设计趋势。
