Z型双孔折弯安装固定支架结构

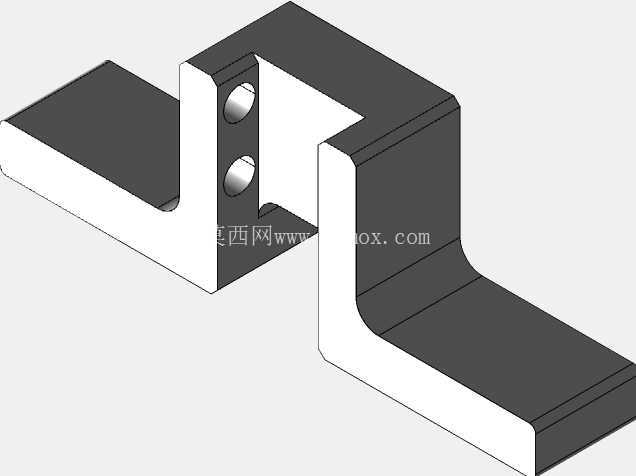

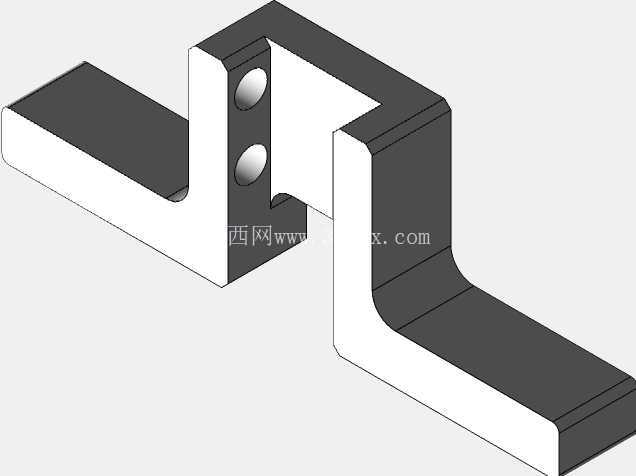

　　这款Z型折弯结构件，是工业装配场景里十分常见的安装固定类零件，常被用在设备机架的层板连接、电气柜内部元器件安装托举、输送线侧边的挡条固定、自动化设备的传感器安装支座等场景中，承担着跨位面连接、载荷承载、安装位偏移补偿的实际作用。从结构设计逻辑来看，整体采用连续两次90度折弯的Z型轮廓，这种构型的核心优势是可以在两个存在高度差的平行安装面之间实现刚性连接，不需要额外加装垫块或者转接件，就能抵消两个安装面之间的垂直间距，同时保证连接的整体刚性，避免多零件拼接带来的累计装配误差。

　　零件上的两个同轴通孔设置在中间竖直的立板段上，孔位沿竖直方向排布，这种设计是为了适配不同规格的螺栓穿装，同时预留了一定的安装调节余量，当被固定件的安装孔位存在小范围的位置偏差时，可以通过两个孔位的间隙配合实现微调，降低装配时的对位难度，也方便后期维护时的拆装调整。上下两个水平的翼板是主要的承载贴合面，翼板的边缘做了小尺寸的倒角处理，一方面是去除钣金折弯或者铣削加工产生的锐边毛刺，避免装配时划伤操作人员或者线缆表皮，另一方面也能在安装时起到导向作用，让翼板可以更顺畅地滑入安装卡槽内。

　　从安装边界来看，两个水平翼板的长度决定了该支架的最大跨距，实际选型时需要确认翼板长度是否匹配安装位的贴合面尺寸，避免翼板过长和周边其他零部件产生运动干涉，或者翼板过短导致连接强度不足；中间立板的高度则决定了两个安装面之间的补偿高度差，设计时这个尺寸是严格按照安装空间的垂直间隙来确定的，公差控制在±0.1mm范围内，避免安装后出现上下翼板无法完全贴合安装面的情况，导致连接松动。零件的壁厚选择是结合承载需求确定的，常规工况下采用2-3mm的板材加工即可满足静态承载需求，如果是存在振动的动态工况，会适当增加壁厚或者在折弯处设置加强筋结构，提升整体的抗变形能力。两个安装孔的孔径是按照常用的M4、M5螺栓规格设计的，孔边到立板边缘的距离满足最小安装边距要求，避免螺栓拧紧时孔边出现应力开裂的情况。在实际应用中，这类支架往往不会单独使用，而是根据设备的安装点位需求成组布置，比如在电气柜内安装导轨时，会在导轨两端各设置一个该型支架，将导轨抬升到指定高度，方便柜内走线；在输送线侧边安装检测传感器时，也会用这类支架将传感器固定在距离输送面指定高度的位置，保证检测精度。

　　设计这类零件的时候，需要重点考虑折弯处的圆角半径，不能过小否则会导致加工时板材出现开裂，也不能过大否则会导致折弯处的尺寸偏差超出公差范围，影响最终的安装精度；同时还要考虑加工工艺的可行性，如果是采用钣金折弯工艺制作，需要预留合适的折弯余量，保证展开后的板材尺寸准确，折弯后各段的尺寸符合设计要求；如果是采用整块材料铣削加工，则要重点考虑立板和翼板连接处的应力集中问题，在转角处设置微小的过渡圆角，提升零件的抗疲劳强度。另外，零件的两个水平翼板的平面度也有明确要求，平面度误差控制在0.05mm以内，保证安装后和被连接件完全贴合，不会出现翘曲导致的连接应力，长期使用下也不会因为应力集中出现断裂变形。
