花瓣式多工位回转夹持定位工装结构

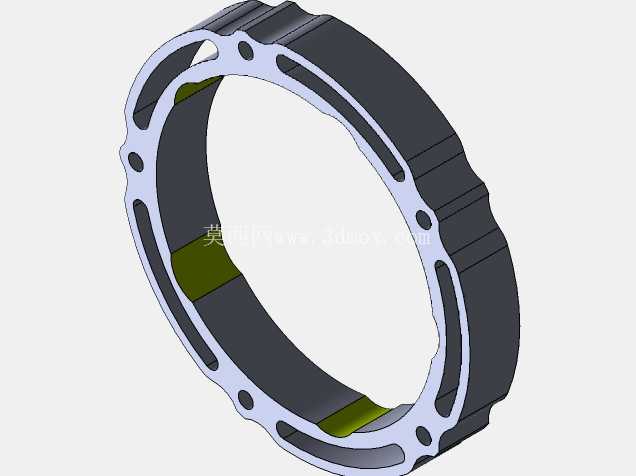

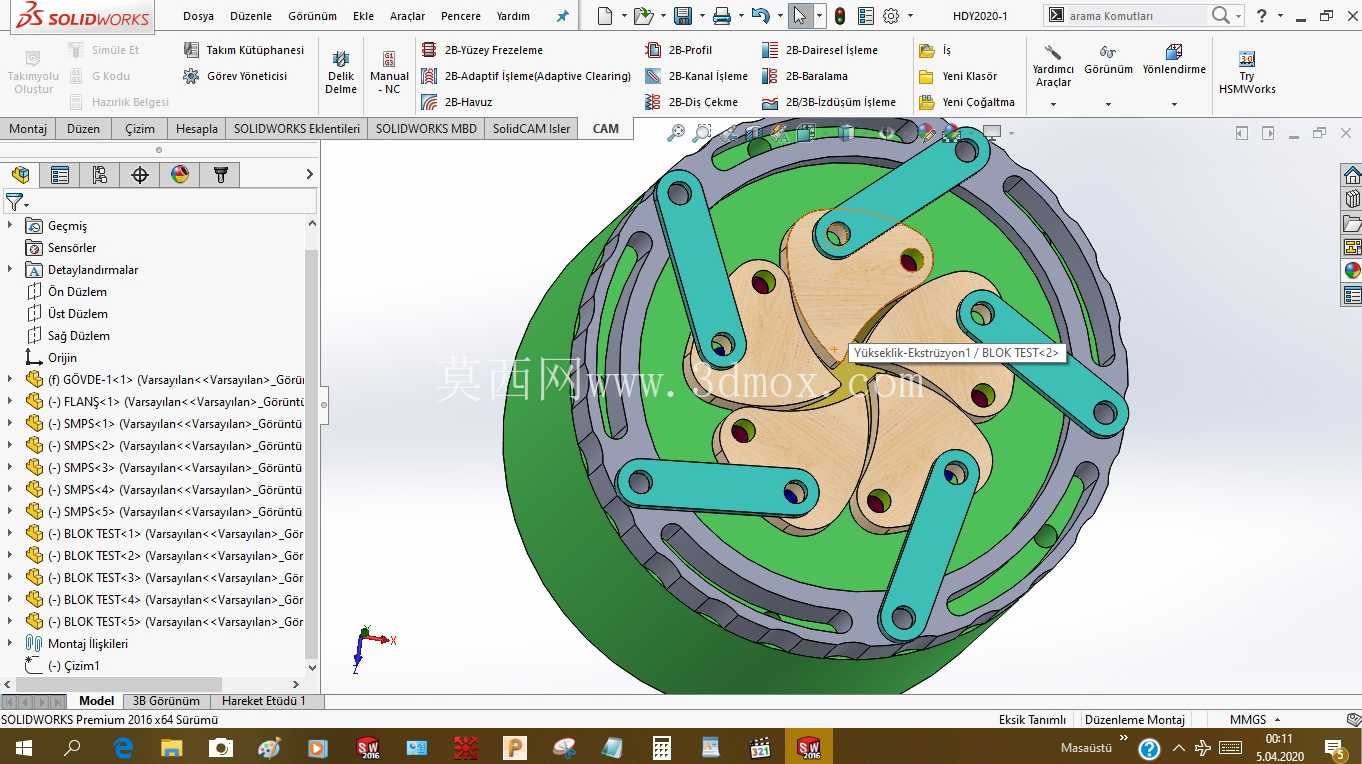

　　这类花瓣式回转夹持定位结构，常应用在小型精密零件的多工序同步加工、检测工位上，比如小尺寸五金件的多面钻孔、倒角、尺寸检测工序，或是小型电子结构件的组装定位环节，能在单次装夹后通过回转切换工位，减少重复装夹带来的定位误差，提升小零件批量加工的一致性。从结构组成来看，外围的环形基座承担整体承载与安装固定功能，基座内侧预留的环形槽位用于嵌装缓冲衬垫，既可以降低工位回转时的碰撞冲击，也能避免装夹零件与硬质基座直接接触造成的表面划伤。

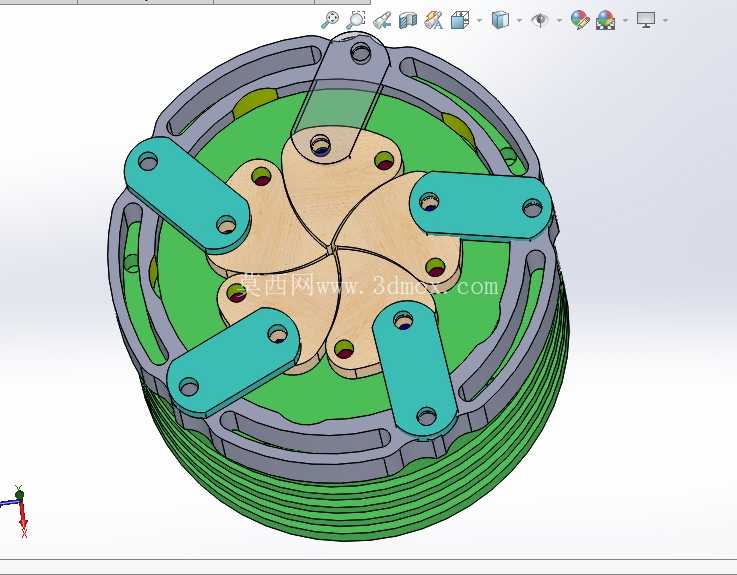

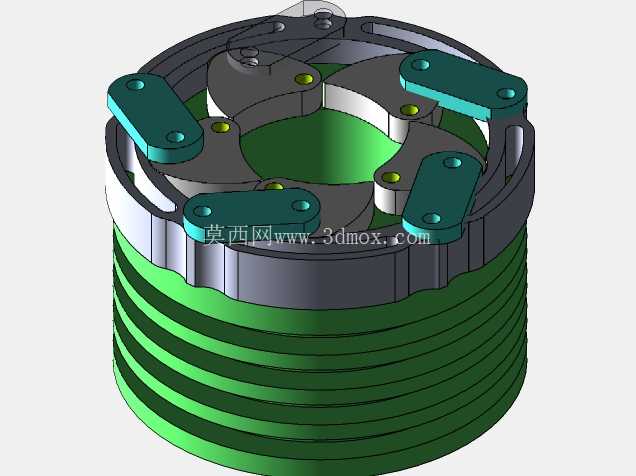

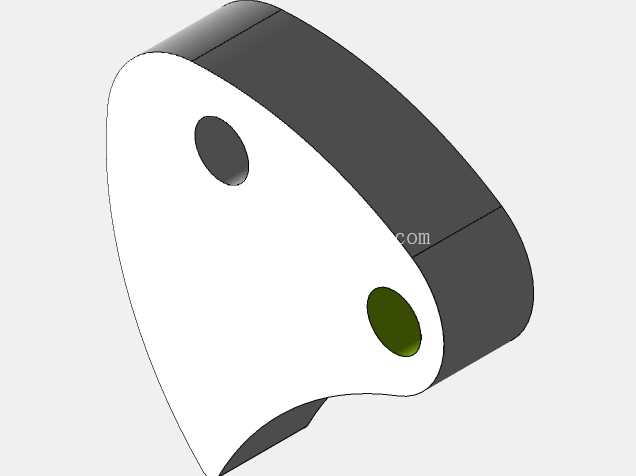

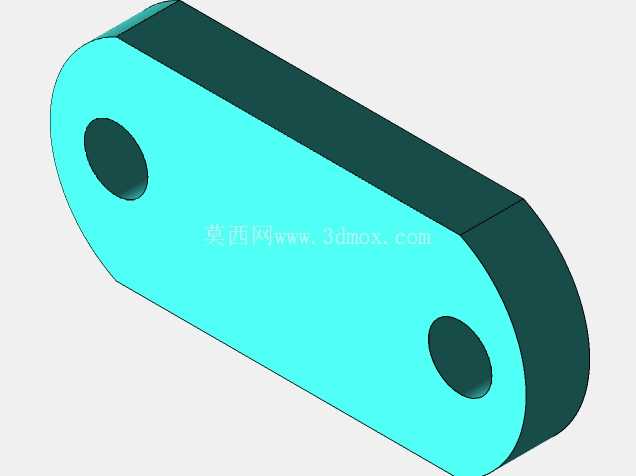

　　基座上均匀分布的四个凸耳安装位，对应四组青蓝色的夹持压块，压块上开设的两个沉头安装孔，可通过紧固件与中心花瓣状的联动组件连接，当中心组件做回转动作时，能同步带动四组压块沿基座径向做开合运动，实现对工位上零件的同步夹紧或松脱。中心的花瓣状联动盘是整个结构的核心传动部件，五瓣式的轮廓设计对应五个独立的装夹工位，每个工位上预留的定位小孔，可根据待加工零件的外形更换配套的定位销，适配不同外形小零件的定位需求，花瓣瓣片之间的间隙经过精确计算，既保证联动过程中不会出现结构干涉，也能让每个工位的夹持力保持均匀，避免单个工位夹持力过大造成零件变形，或是夹持力不足导致加工过程中零件移位。

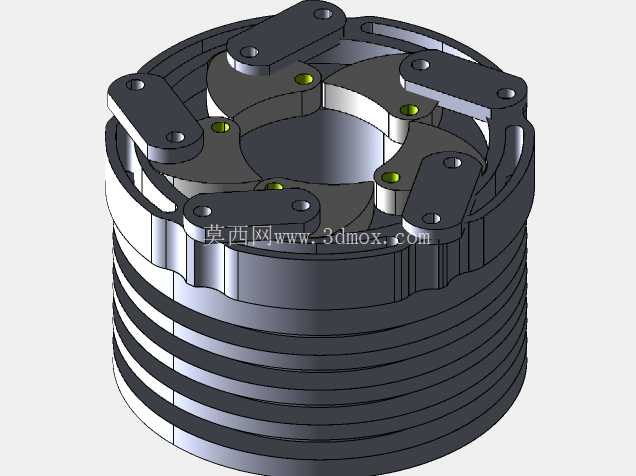

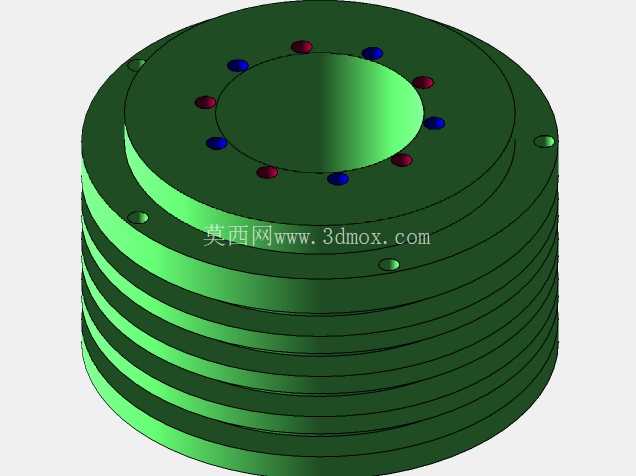

　　基座下部的多层环形凸台结构，是与回转驱动机构连接的安装边界，凸台的外径尺寸与常规回转工作台的安装止口匹配，可直接固定在标准回转工作台上，不需要额外加工过渡连接法兰，降低配套改造成本。在设计这类结构时，首先要明确待加工零件的外形尺寸范围，确定单个工位的装夹空间，进而推算中心花瓣盘的回转行程，保证压块开合距离能满足零件取放的操作空间需求；其次要核算夹持力的传递路径，压块与花瓣盘的连接位置要经过受力校核，避免频繁开合动作下连接部位出现应力集中导致的结构断裂；另外基座上的安装孔位要做位置度公差约束，保证四组压块的运动轨迹同轴，不会出现偏磨卡顿的情况。

　　实际应用中，这类结构可搭配气动回转接头实现自动夹紧动作，接入自动化生产线后能配合机械手完成零件的自动上下料，相比单工位夹具，加工效率能提升四倍以上，同时因为多工位同步装夹的定位基准统一，零件加工后的尺寸离散度能控制在很小的范围内，适合小型精密零件的批量生产场景。结构上的绿色衬垫采用耐磨聚氨酯材质，既具备一定的缓冲性能，长期使用后的磨损量也极小，能减少日常维护的更换频率，衬垫与基座的嵌装结构设计也方便后期磨损后快速更换，不需要拆解整个夹持结构。
