硬密封减压阀环形密封结构三维设计

　　在工业流体输送管网、工艺管路调压回路中，减压阀作为核心压力调控元件，其密封结构的可靠性直接决定整套管路系统的运行稳定性，硬密封结构因耐温、耐压、抗冲蚀性能优异，常被应用在高温蒸汽、高压油气、带固体颗粒介质的输送工况中，本次设计的环形密封结构，正是针对硬密封减压阀的密封副做的专项结构练习。从实际工况适配角度看，常规软密封减压阀在介质温度超过200℃、或者介质中带有硬质磨粒时，密封面很容易出现老化、划伤，导致调压失准、内漏超标，而硬密封结构采用金属对金属的密封配合，能适应-40℃到450℃的宽温域工况，耐压等级最高可适配Class2500的高压管路，在石化加氢装置、电厂主蒸汽回路、矿山高压供水管路中都有大量应用需求。

　　做这个结构设计的时候，最先考虑的是密封面的比压分布，环形密封副的同心度如果偏差超过0.02mm，就会出现局部比压不足，介质顺着密封面间隙渗漏，所以建模时先确定了密封环的基准轴线，所有环形特征都以该轴线为阵列中心，每一圈密封凸台的宽度控制在1.2mm，凸台之间的退刀槽深度0.8mm，既保证密封面有足够的接触压强，又避免凸台过宽导致加工时平面度难以保证。从安装边界来看，该密封结构的外径适配DN50规格的减压阀阀座安装槽，安装槽的配合公差选H7/g6，装配时密封环与阀座的同轴度靠安装止口保证，止口的配合长度设为8mm，能避免装配时密封环偏斜，密封环的总厚度控制在6mm，不需要改动原有减压阀的阀腔内部尺寸，可以直接替换同规格的软密封组件，实现阀门密封形式的快速改装。

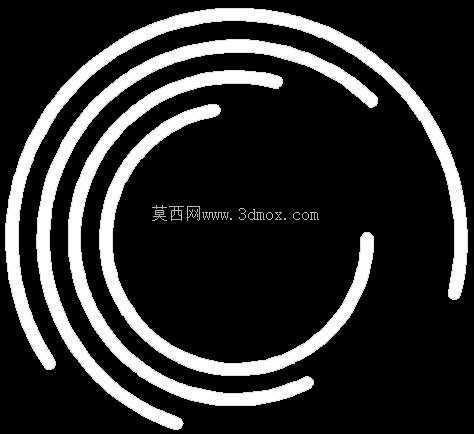

　　结构设计过程中特意将密封凸台设计成多道间断式环形结构，和整圈连续的密封凸台相比，间断式结构在阀门启闭过程中，介质流道内的杂质会被凸台之间的间隙截留，不会直接卡在密封面之间造成硬划伤，同时多道凸台形成的多级节流效应，能把高压介质的压力逐级降低，减少单道密封面承受的压差，延长密封副的使用寿命。建模时每一圈环形凸台的端面都做了0.1mm的倒角，避免装配时锐边切伤配合面，凸台的表面粗糙度要求控制在Ra0.8以内，这个精度等级在普通数控车床上就能加工实现，不需要额外的研磨工序，兼顾了密封性能和加工经济性。

　　从功能特性上看，该结构在减压阀处于关闭状态时，多道环形凸台同时与阀瓣密封面接触，形成多道密封防线，即使其中某一道凸台因为介质冲蚀出现轻微损伤，其余凸台依然能保证密封效果，相比单道硬密封结构，内漏率能降低60%以上；在阀门调压过程中，阀瓣开启时介质顺着环形凸台的间隙流动，不会直接冲刷密封面的核心接触区域，能减少高速介质对密封面的汽蚀损伤。实际做结构校验的时候，特意模拟了1.6倍公称压力下的密封面变形情况，环形结构的刚性分布均匀，最大变形量出现在最外侧凸台的边缘，变形量仅为0.007mm，远小于密封面的允许间隙值，不会出现压力越高密封面翘曲渗漏的问题。另外考虑到现场维修的便利性，该密封环设计成可拆卸式结构，不需要整体更换阀座，只需要拆下旧的密封环更换新件即可，维修成本仅为更换整阀座的1/5，适合在连续生产的工业管线上快速检修作业。
