航空动力用六缸星形动力装置结构设计

　　在轻型通航飞机、早期螺旋桨战机的动力选型场景中，星形排布的多缸活塞动力装置始终占据着特殊的应用位置，这类动力装置凭借紧凑的径向布局、优异的风冷散热效率，在航空动力发展历程中留下了大量成熟应用案例。本次呈现的六缸星形动力装置，核心围绕航空场景的风冷适配需求展开结构设计，六个气缸围绕中心曲轴箱呈均匀径向排布，相邻气缸的夹角保持60度，这种布局首先解决了直列或V型动力装置在航空应用中迎风面积过大、散热路径不均的问题——飞行过程中迎面而来的气流可以直接冲刷每一个气缸的外壁散热鳍片，不需要额外设计复杂的液冷管路与散热组件，大幅降低了动力系统的整体重量与故障点。

　　从实际功能特性来看，该六缸星形动力装置的动力输出轴沿中心轴线布置，六个活塞的连杆共同铰接在中心曲轴的曲柄销上，这种结构相比同排量的直列多缸动力装置，曲轴的长度可以缩短60%以上，整体结构的刚性更强，在高转速运转时曲轴的挠曲变形量更小，能够适配航空动力高可靠性、高功率密度的使用要求。设计过程中，首先确定了中心曲轴箱的圆柱形主体轮廓，整体外轮廓为等直径圆柱结构，这种圆柱形外壳一方面可以降低飞行过程中的空气阻力，另一方面也便于整流罩的匹配安装，外壳的安装边界预留了与飞机发动机架连接的固定耳座位置，耳座的孔位按照航空常用的安装节距设计，能够适配多数轻型螺旋桨飞机的发动机安装架尺寸，不需要对安装架做大规模改装即可完成适配。

　　在缸体布局的设计细节上，每个气缸的轴线都垂直于中心输出轴的轴线，这种排布方式让每个气缸的进排气门都可以布置在气缸外侧，维护人员不需要拆解整体整流罩就可以完成火花塞更换、气门间隙调整等日常维护作业，大幅降低了外场维护的难度。设计时特意将点火顺序按照相邻气缸间隔点火的逻辑设置，避免相邻气缸连续点火导致的局部热负荷过高，让六个气缸的热负荷保持均匀，延长缸体与活塞组件的使用寿命。考虑到航空应用中对动力装置重量的严苛要求，该结构的曲轴箱外壳采用薄壁加强筋设计，在保证结构强度满足最大爆发压力要求的前提下，尽可能削减非受力区域的壁厚，整体重量比同功率的直列六缸动力装置低30%左右。

　　从安装边界来看，该动力装置的整体外轮廓为规则圆柱，最大外径尺寸按照轻型飞机的机头整流罩内径设计，轴向长度从输出轴法兰到后端附件安装面的距离，预留了螺旋桨安装、磁电机、燃油泵等附件的安装空间，后端的附件安装座按照标准航空附件的安装尺寸设计，可以直接匹配成熟的航空磁电机、燃油调节器等附件，不需要额外设计转接结构。在润滑系统的设计上，采用干式油底壳结构，适配飞机飞行过程中可能出现的大姿态角变化，避免在俯冲、爬升、侧飞等姿态下出现润滑油吸空导致的润滑失效问题，润滑油路沿着中心曲轴箱的加强筋内部布置，不需要额外铺设外部管路，降低了管路破损导致的润滑故障概率。

　　在实际使用场景中，这类六缸星形动力装置主要适配起飞重量在1吨到2吨之间的轻型通用飞机，比如农用撒药飞机、初级教练机、运动类螺旋桨飞机，能够在地面到3000米的高度范围内稳定输出额定功率，在地面维护条件简陋的野外起降点也能完成日常维护作业，对燃油品质的适应性也更强，不需要高标号的航空汽油即可稳定运转。设计过程中还考虑了不同使用场景的拓展性，在气缸外壁预留了散热鳍片的调整空间，如果是用于低速飞行的飞行器，可以适当加高散热鳍片的高度提升散热效率，如果是用于高速飞行的飞行器，可以降低鳍片高度减小飞行阻力，不需要对整体缸体结构做重新设计。

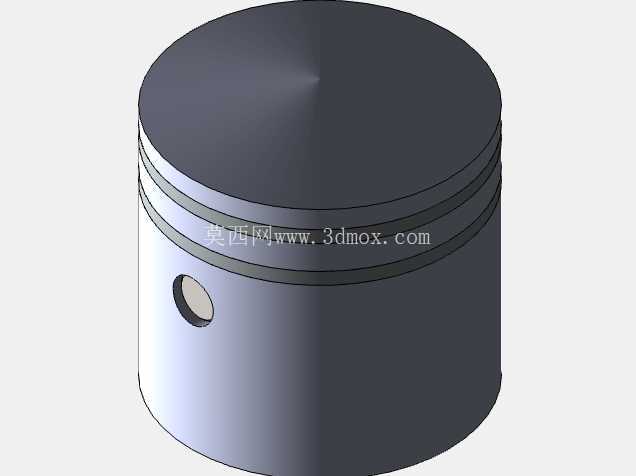

　　从结构建模的角度来看，该模型完整还原了星形动力装置的核心装配关系，包括中心曲轴的偏心结构、连杆的铰接方式、气缸与曲轴箱的连接定位结构、输出轴的法兰连接结构，每个部件的装配公差都按照航空动力装置的常用公差带设置，比如气缸与曲轴箱的配合面采用H7/h6的间隙配合，保证热态下的装配间隙不会因为热膨胀出现卡滞，活塞与气缸壁的配合间隙考虑了铝合金缸体与钢制活塞的热膨胀系数差异，在不同工作温度下都能保持合适的配合间隙，避免拉缸或者漏气问题。整体结构没有冗余的设计部件，每个结构特征都对应实际的功能需求，比如外壳上的环形凸起是整流罩的定位卡槽，输出轴上的键槽是螺旋桨的扭矩传递结构，曲轴箱上的通孔是润滑油道与螺栓过孔，完全按照实际工程设计的逻辑完成结构搭建，能够为同类航空动力装置的结构设计、教学演示提供直观的三维参考。
