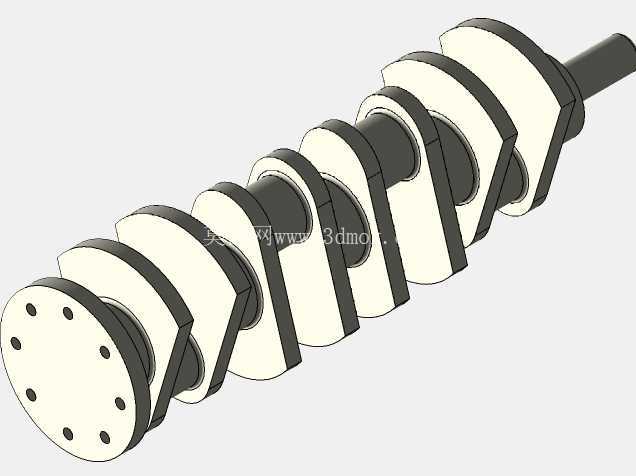

直列四缸发动机曲轴结构三维数模

　　在车用内燃机、小型工程机械动力单元的开发流程里，曲轴作为承接活塞往复运动、转化为旋转扭矩输出的核心承载构件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与NVH表现。本次呈现的直列四缸机型曲轴结构，完全按照量产四缸汽油机的曲柄排布逻辑设计，四个曲柄销按照1-3-4-2的点火间隔相位错开180度布置，相邻主轴颈之间的曲柄臂采用等厚配重优化结构，平衡块轮廓经过偏心质量配平计算，能够抵消一阶、二阶往复惯性力带来的整机振动，不需要额外加装平衡轴即可满足1.6L以下排量四缸机型的运转平顺性要求。从实际装机场景来看，这类曲轴主要适配前置前驱乘用车的动力舱布局，曲轴前端的法兰端面预留8个均布螺栓孔，用于安装曲轴正时链轮、扭转减振器与皮带轮驱动结构，后端的轴颈预留油封安装位与飞轮连接法兰，可直接匹配手动或自动变速箱的动力输入接口，整体轴向尺寸控制在380mm范围内，主轴颈回转直径不超过120mm，能够适配多数横置动力舱的安装边界，不会与缸体水套、油底壳加强筋产生装配干涉。

　　设计过程中优先考虑了全支承结构的刚性表现，五个主轴颈分别对应四个缸的做功间隔位置，每个曲柄销两侧都有主轴颈作为支撑，相比非全支承结构，曲轴的弯曲刚度提升40%以上，能够承受高转速工况下活塞连杆组传递的爆发压力冲击，即使在6000rpm的额定转速下，曲柄臂的最大应力集中点也出现在主轴颈与曲柄臂的过渡圆角位置，设计时采用R3的圆角滚压工艺预留，可有效降低应力集中系数，避免长期交变载荷下出现疲劳断裂问题。

　　曲轴的润滑油道采用斜向交叉钻孔设计，从主轴颈表面的油孔直接连通对应曲柄销的润滑面，能够在发动机运转时将主油道的压力机油直接输送到连杆轴承配合面，不需要额外加装外置润滑油管，油道孔口位置做了倒角去毛刺处理，避免机油流动时产生紊流影响润滑效率，同时减少杂质在油道拐角处沉积堵塞的风险。从装配适配性来看，所有主轴颈与曲柄销的同轴度公差控制在0.02mm以内，各曲柄销的相位角公差不超过±0.5度，能够保证活塞到达上止点的位置精度，匹配燃烧室的压缩比设计要求，避免出现各缸做功压力不均的问题。

　　曲轴前端的定位轴颈采用h6公差配合，可直接压装正时齿轮的定位衬套，后端的法兰端面与曲轴轴线的垂直度公差控制在0.015mm以内，保证飞轮安装后的端面跳动量符合动平衡要求，减少动力输出过程中的扭转振动。在实际维修与教学场景中，这类曲轴结构也常作为内燃机拆装实训的核心教具，能够直观展示四缸发动机的做功顺序、曲柄配重原理与动力传递路径，帮助初学者理解往复式内燃机的核心运动转换逻辑。建模过程中完全按照实际加工工艺做了结构简化，省略了非核心的表面粗糙度纹理、油孔内部倒角等细节，保留了所有装配定位特征、配重块轮廓与连接接口尺寸，可直接用于动力总成的装配干涉检查、运动仿真分析，也可作为曲轴加工工艺编制、夹具设计的参考数模，不需要额外做结构修正即可导入CAE软件做有限元强度校核、模态分析，计算不同工况下的曲轴变形量与固有频率，避开整机共振转速区间。
