RC模型用化油器式小型动力部件结构

　　这款小型化油器结构主要适配RC比例遥控模型的硝基动力系统，覆盖1/8、1/10比例的越野buggy、平跑车、直升机等多类模型动力需求，是单缸两冲程硝基发动机的核心燃油供给部件，直接决定动力输出的线性度、怠速稳定性与全油门响应速度。从实际使用场景来看，这类部件需要同时满足静态怠速稳定、急加速供油无滞后、高速工况油气混合均匀三类核心要求，建模过程中需要严格匹配对应排量发动机的进气流量边界，避免出现供油过浓淹缸、过稀拉缸的实际使用问题。

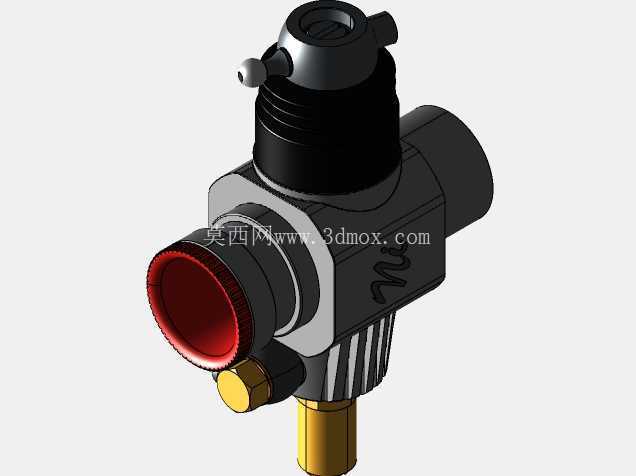

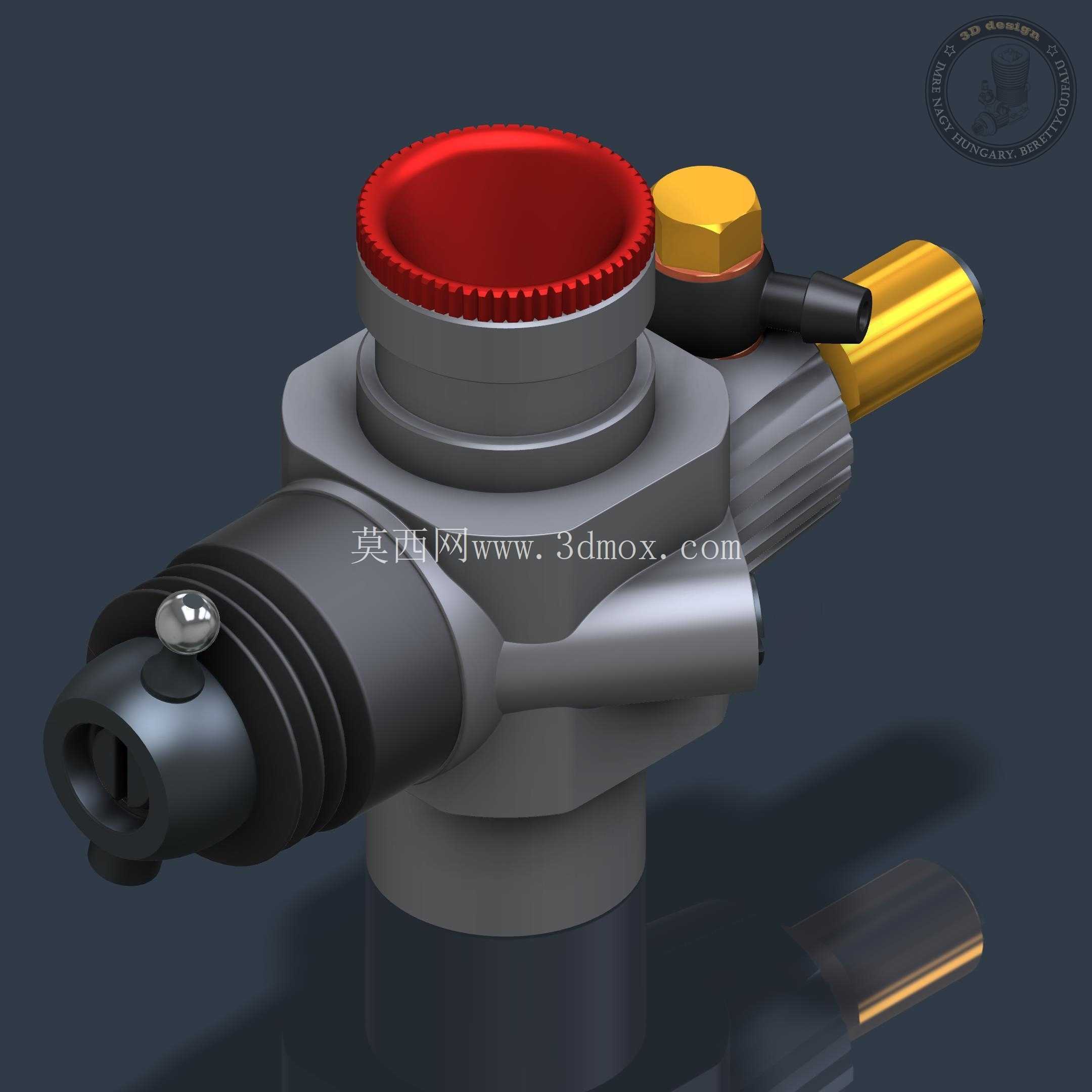

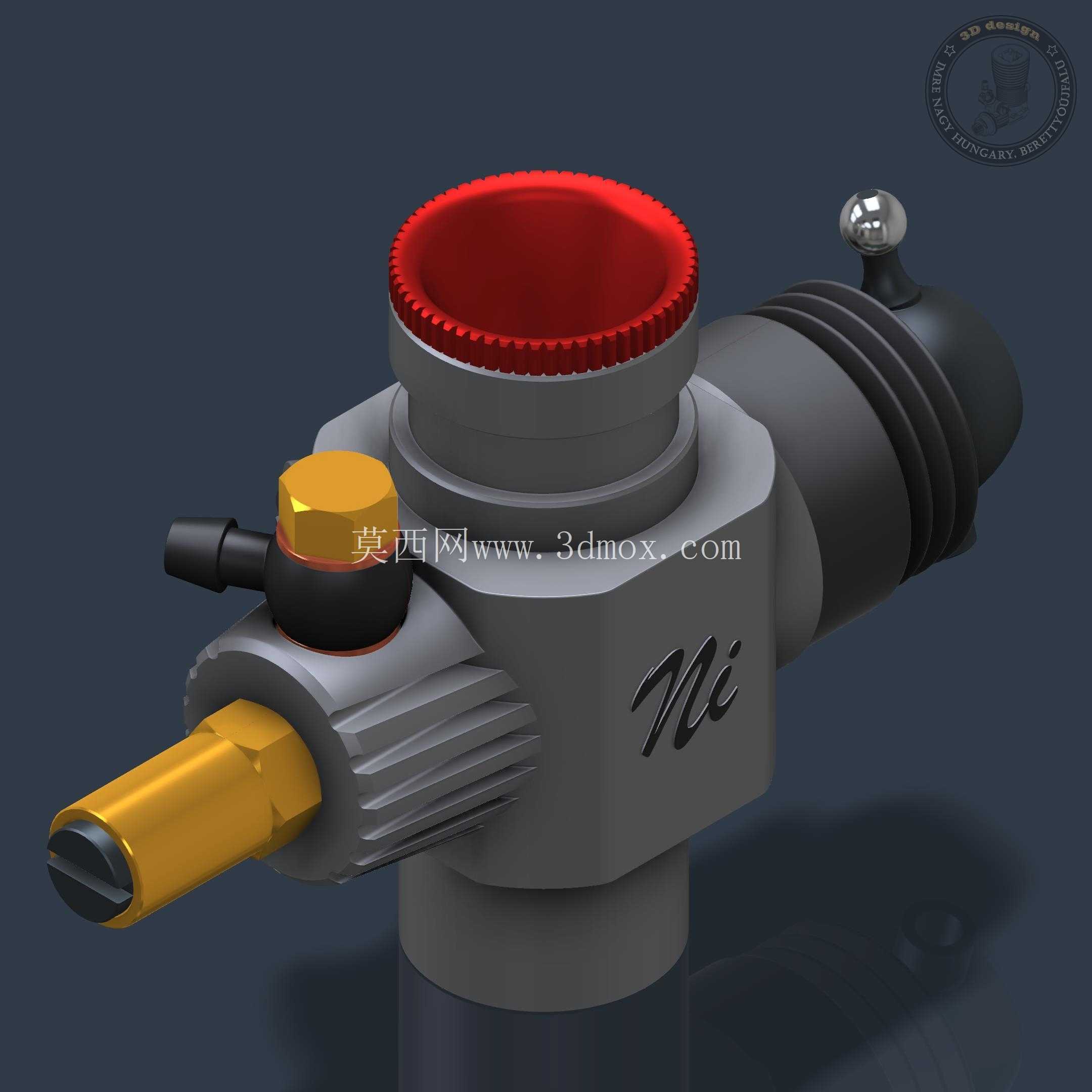

　　从结构设计逻辑来看，主体采用铝合金压铸基体的设计思路，所有油路、气路通道都集成在单体壳体内，减少外接管路带来的渗漏风险，同时降低整体重量适配模型的轻量化要求。进气端顶部设置带滚花的红色调节旋钮，是主油针的调节端，滚花纹理的设计是为了在户外场地调试时，即使戴薄手套或者手上沾有模型燃油、赛道尘土，也能获得足够的摩擦力完成油针微调，不需要额外借助工具，旋钮的行程限位结构在建模时做了隐藏式卡槽设计，避免调试过程中油针旋出脱落丢失。侧面的金色旋钮是怠速油针调节端，尺寸更小，调节精度更高，每旋转1/12圈对应一个调试档位，对应怠速工况下的油气混合比调整，旁边的黑色小接头是增压补油接口，对接发动机曲轴箱的压力引出管，利用曲轴箱的脉冲压力实现燃油泵油，不需要额外加装电子供油部件，简化动力系统的整体结构。

　　侧面的黑色橡胶防尘套包裹的是节气门摇臂结构，摇臂顶端的钢珠球头用于连接舵机拉杆，橡胶套的作用是阻挡模型行驶过程中扬起的尘土、砂石进入节气门转轴间隙，避免节气门卡滞导致的失控风险，球头的尺寸采用RC模型通用的M2球头规格，可适配市面上绝大多数标准油门舵机的拉杆配件，不需要做定制改装。前端伸出的金色轴套是节气门转轴的输出端？不对，前端伸出的金色结构是进气喉管对接端？不，不对，前端是安装到发动机曲轴箱进气口的对接端，轴向外伸的结构是怠速止动螺钉的调节端？哦不对，仔细看结构，前端带一字槽的金色部件是怠速限位螺钉，用于调整节气门的最小开度，锁定基础怠速转速，一字槽的设计可以用小号一字螺丝刀完成精准调节，螺钉表面做了阳极氧化金色处理，和主体灰色形成明显视觉区分，方便调试时快速找到调节点位。

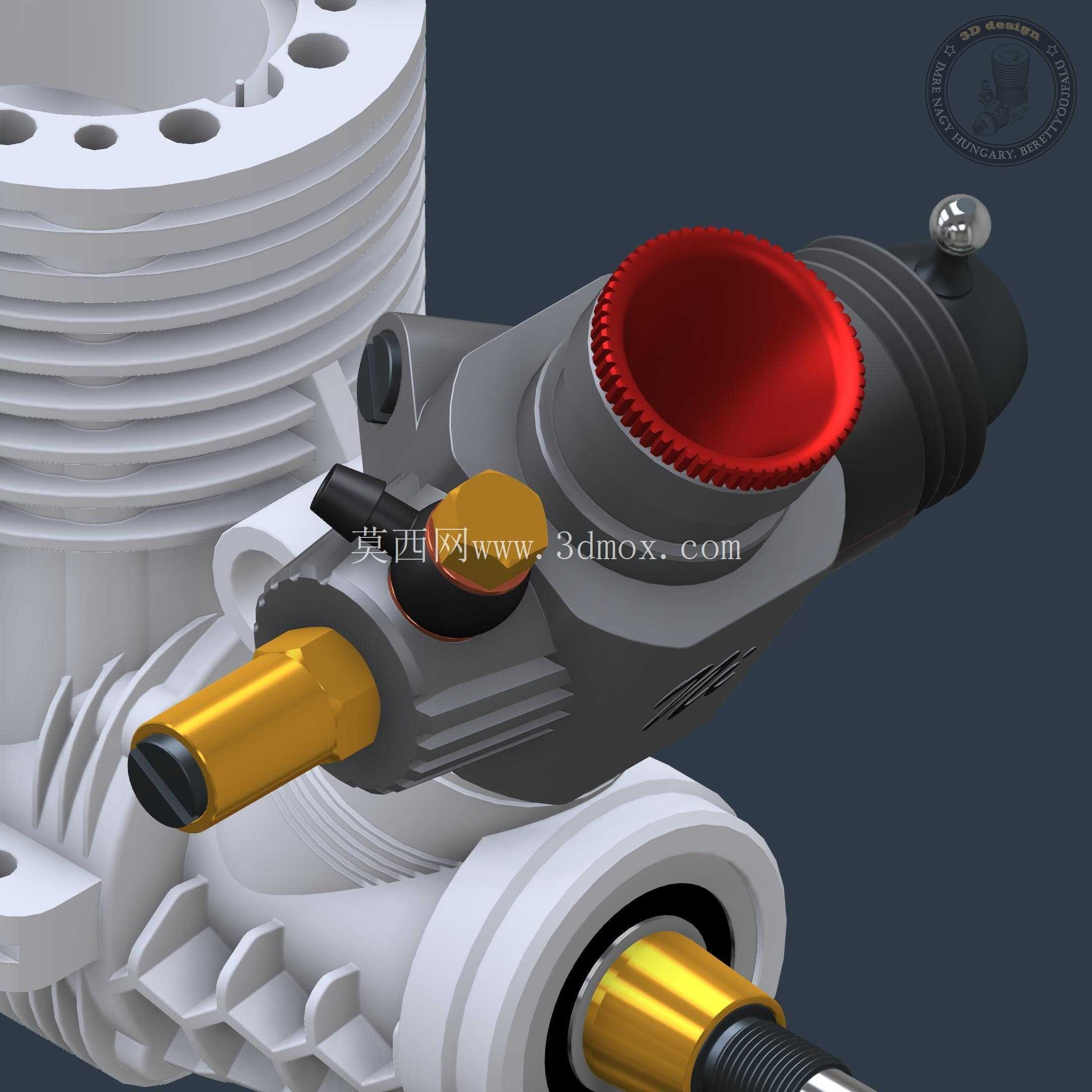

　　安装边界方面，主体下部的圆柱形对接段是和发动机曲轴箱进气口配合的安装位，配合直径采用标准的13-15mm区间的通用规格，适配多数12-18级硝基模型发动机的安装接口，对接端面预留了O型密封圈的安装槽，安装后通过密封圈实现端面密封，避免漏气导致的油气混合比失调。上部红色旋钮的最大外径比主体安装座大8mm左右，安装后旋钮顶端高出发动机散热顶约12mm，不会和模型的车壳、直升机的整流罩发生干涉，侧面摇臂的摆动行程预留了15度的冗余空间，舵机满行程动作时不会碰及周边的油箱、接收机等部件。

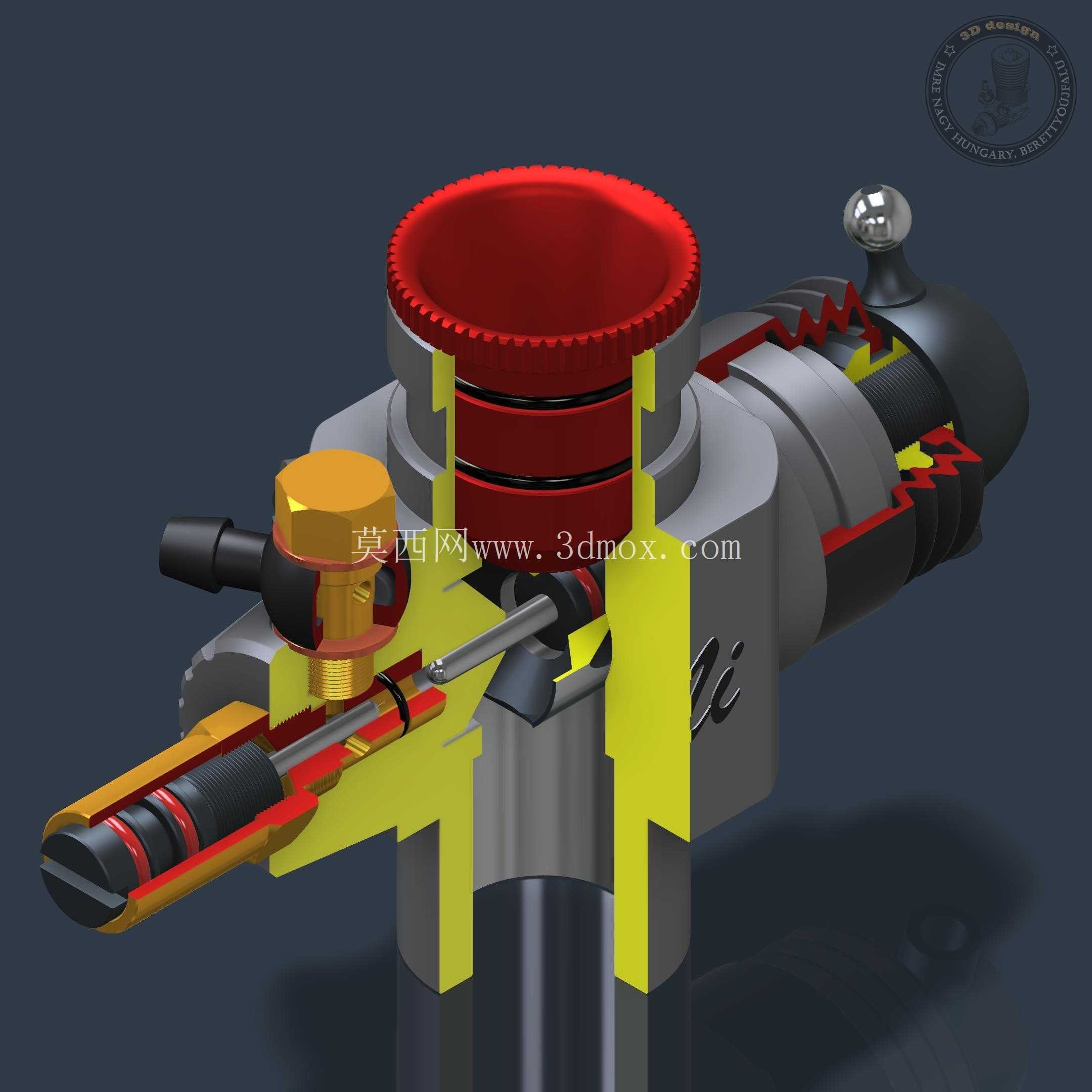

　　建模过程中对所有配合间隙做了工程化的还原：节气门转轴和基体的配合间隙控制在0.02-0.03mm，既保证转动灵活无卡滞，又不会出现额外的漏气影响油针调试精度；油针和油嘴的配合锥面做了贴合度优化，保证调节过程中供油量线性变化，不会出现某一段行程供油量突变的问题；所有外部棱角都做了R0.5-R1mm的圆角处理，既符合实际压铸零件的工艺特征，也避免模型组装调试时锋利边角划伤手指。油路通道的孔径按照实际供油流量做了等比例还原，主油道直径1.2mm，怠速油道直径0.4mm，和真实零件的流体通道参数完全匹配，可直接用于3D打印试制验证，或者作为模型改装设计的参考基准。
