球形路径间歇传动日内瓦机构结构

　　在多工位自动化装配、轮转式印刷设备、分度检测台这类需要精准间歇步进的工况里，常规平面日内瓦机构只能实现单平面内的定角度间歇转动，一旦工位布局需要沿球面轨迹排布，平面结构就会出现传动卡滞、定位精度超差的问题，这款球形日内瓦机构正是针对这类特殊传动需求开发的变轨迹间歇传动构件。从实际落地的工况适配来看，这类结构常被用在球面排布多工位的专用检测设备、多轴联动的分度转台核心传动段，替代传统平面槽轮搭配多组换向齿轮的复杂传动链，能大幅缩减传动环节的累计间隙，提升工位切换的重复定位精度。

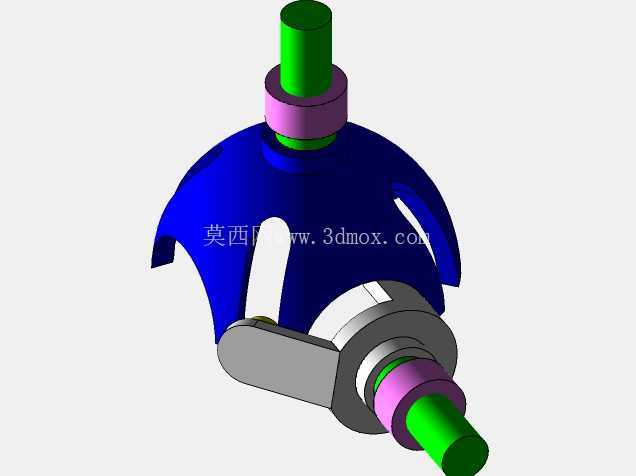

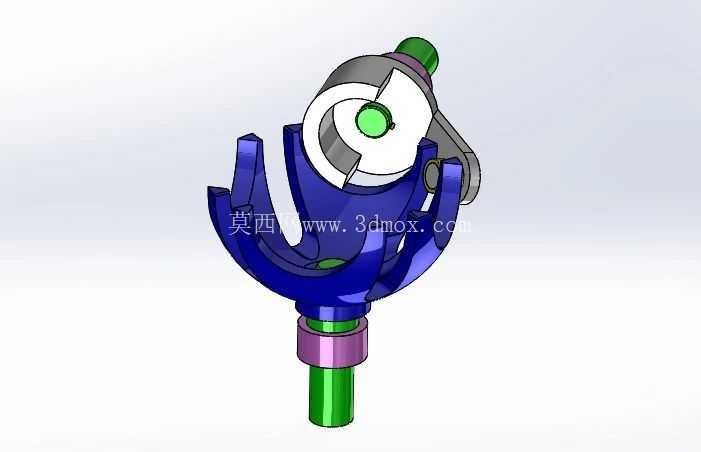

　　从功能特性上看，它保留了传统日内瓦机构锁止段定位刚性足、传动过程无额外冲击的优势，同时突破了平面传动的轨迹限制，主动拨盘在连续匀速转动的过程中，能带动从动槽轮沿预设的球形路径完成定角度间歇转动，在拨销脱离槽口的锁止阶段，从动件自带的圆弧锁止面能和主动盘的锁止弧完全贴合，不需要额外加装定位销或者制动结构就能保持工位静止状态的稳定性，避免工位偏移影响加工或检测精度。设计过程中首先要明确的是工位数量对应的槽轮槽数，常规工况下4槽、6槽结构应用最广，槽数越少单步转动角度越大，传动过程中的角加速度波动也会更明显，针对高速运转的工况会优先选择6槽及以上的槽型设计，降低拨销入槽、出槽瞬间的刚性冲击。

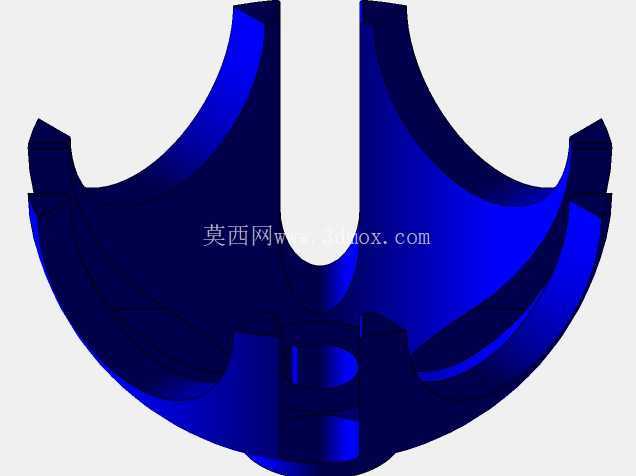

　　槽口的曲线设计完全贴合球形运动轨迹，所有槽的工作面都沿球面法线方向做等距偏移，保证拨销在整个啮合行程中都能和槽壁保持面接触，避免线接触带来的局部应力集中，延长构件的使用寿命。主动拨盘的拨销安装位置需要严格匹配球形轨迹的回转半径，拨销端部做圆弧倒角处理，入槽时能平滑导入槽口，不会出现卡滞或者剐蹭槽口边缘的问题。锁止弧的配合间隙控制在0.02mm到0.05mm之间，间隙过大会导致锁止阶段从动件存在窜动间隙，间隙过小则会在温度变化出现热胀时出现锁止卡滞的问题。从安装边界来看，这类构件的整体安装基准以主动轴、从动轴的交点为核心，两轴的交点必须和球形轨迹的球心完全重合，安装时需要保证两轴的夹角误差控制在±0.01°以内，否则会导致拨销和槽壁的配合出现偏磨，大幅缩短机构的维护周期。构件的轴向安装尺寸需要根据配套设备的内部腔体空间做适配，主动轴的伸出端预留标准键槽用于连接驱动电机或者上游传动链，从动轴的输出端可以直接连接工位转盘或者执行构件，不需要额外加装换向传动结构。

　　实际选型应用时，需要根据工位的负载重量、转动节拍计算拨销的抗剪切强度，槽轮的材质根据使用环境选择，常规洁净车间工况用45号钢调质处理即可，有腐蚀环境的工况可以选用304不锈钢或者硬质阳极氧化的铝合金材质，降低构件自重同时提升抗腐蚀能力。和传统平面日内瓦机构搭配换向齿轮组的方案相比，这款球形结构的传动链长度缩短了60%以上，传动环节的累计误差能控制在0.01°以内，高速运转时的噪音比多级齿轮传动的方案低15分贝左右，日常维护只需要定期在拨销和槽口的配合面涂抹润滑脂，不需要频繁调整齿轮啮合间隙，长期运行的稳定性更有保障。在多工位球面布局的专用设备设计中，这类结构能直接省去复杂的空间传动换向设计，降低整体设备的结构复杂度，给其他执行构件留出更多的安装空间，尤其适合结构紧凑、工位排布有特殊空间要求的自动化设备使用。
