不间断电源设备钣金外壳结构设计

　　在工业供配电、机房运维、小型办公后备供电场景中，UPS设备的外壳承担着核心的防护与结构承载作用，这套钣金壳体的设计完全围绕UPS内置功率模块、电池组、散热组件的实际排布需求展开，没有冗余的装饰性结构，所有折弯、开孔、压铆点位都对应内部器件的安装固定逻辑。从实际使用场景来看，这类UPS外壳多应用在桌面式小型后备电源、机架式入门级供电单元上，需要兼顾桌面放置的稳定性与机架安装的适配性，壳体底部预留的安装孔位既可以粘贴防滑胶垫实现桌面平放，也能通过转接支架固定到标准机柜立柱上，安装边界的尺寸公差控制在±0.2mm范围内，避免出现机柜安装时孔位错位、间隙不均的问题。

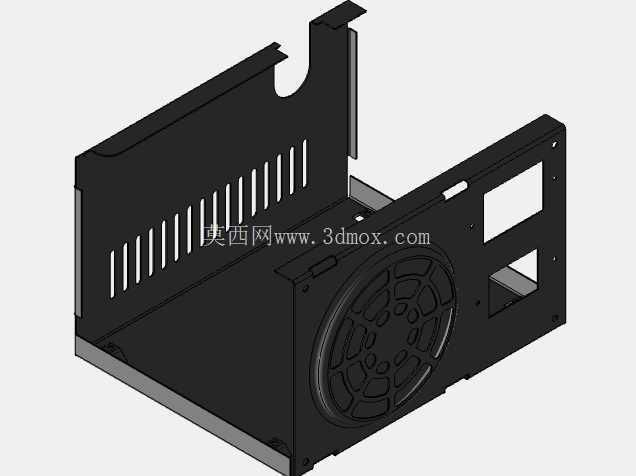

　　壳体的散热结构设计完全匹配内置轴流风扇的出风路径，侧面的长条格栅开孔采用百叶式折弯结构，既保证通风面积满足功率器件的散热风量需求，又能防止外部异物垂直落入壳体内部触碰带电部件，风扇安装位的压铆螺母柱位置精准对应标准120mm规格散热风扇的固定孔，安装后风扇与壳体侧壁的间隙控制在1mm以内，避免出现风噪异常、漏风导致散热效率下降的问题。壳体侧面的方形开孔分别对应电源输入接口、输出插座、状态显示屏、开关按键的安装位置，每个开孔的边缘都做了去毛刺处理，接口安装位的折弯翻边高度刚好匹配接口插件的安装厚度，不需要额外增加衬垫就能实现接口面板与壳体的平整贴合，既减少了装配工序，也能避免缝隙过大导致的电磁泄漏问题。

　　从钣金加工的工艺角度来看，整个壳体采用拆分式拼接结构，主体分为U型主壳体、侧盖板、后安装板三个主要部件，所有折弯边都预留了合理的折弯避空位，避免折弯时出现材料拉扯变形的问题，拼接位置采用卡扣加拉铆螺母的双重固定方式，既可以在装配时通过卡扣实现部件的预定位，降低装配对位的难度，也能通过螺丝锁紧保证整体结构的连接强度，搬运过程中不会出现壳体松动、异响的问题。壳体内部预留的电池组安装位设置了凸起的限位折弯，刚好卡合标准规格的铅酸蓄电池或者锂电池组，不需要额外增加电池固定支架就能限制电池在壳体内的窜动，减少了内部零件的数量，也降低了整体装配的物料成本。

　　在电气防护层面，壳体的所有金属部件之间都设计了接地连接点位，安装后可以通过内部接地线实现所有金属结构的等电位连接，避免设备出现漏电时外壳带电的安全隐患，壳体表面采用哑光黑色喷塑处理，喷塑厚度控制在60-80μm之间，既具备基础的防锈耐刮能力，也能适配机房、办公场景的设备外观风格，不会出现过于突兀的视觉效果。实际装配过程中，这套壳体的结构设计充分考虑了生产线的装配顺序，内部器件可以从壳体上方的开口依次放入固定，最后盖上侧盖板完成总装，不需要在狭窄的空间内进行盲操作，每个固定点位都预留了足够的工具操作空间，用普通电动螺丝刀就能完成所有螺丝的锁紧作业，不需要特殊的装配工装，能有效提升批量装配的生产效率。针对运输过程中的振动防护需求，壳体的边角位置都做了小圆弧折弯处理，既避免了锐边划伤装配人员的问题，也能提升边角位置的结构强度，跌落或者磕碰时不容易出现变形凹陷的问题，壳体的板材厚度选用1.2mm的冷轧钢板，在保证整体结构刚性的前提下控制了整体重量，单人就能完成设备的搬运移位，不会因为壳体过重导致整机重量超出常规桌面放置的承重范围。
