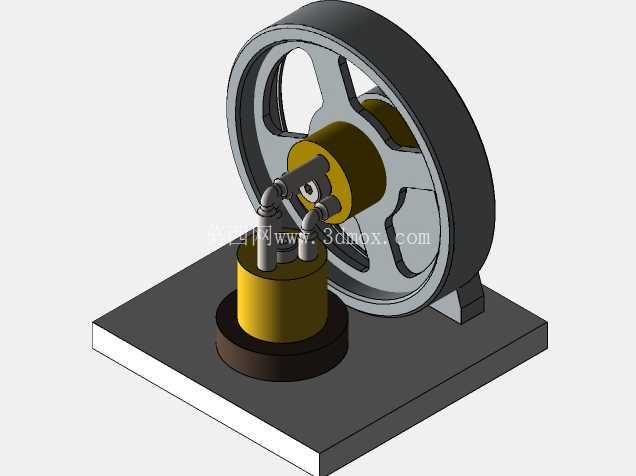

迪赛克电机配套轮式传动结构

　　该轮式传动结构主要适配小型动力输出场景，常见于桌面级自动化输送单元、小型实验台动力端、便携移动式机电设备的动力输出部位，作为电机与负载之间的动力传递衔接部件，可将电机轴输出的扭矩平稳传递至外接摩擦传动带、接触式滚轮负载，适配低转速大扭矩的动力传输需求，在轻工包装辅助设备、小型物料分拣线的从动驱动端、教学实验演示装置中应用较多，能够满足无精密啮合要求的摩擦式动力传递工况，避免硬齿面啮合带来的安装精度要求过高、过载易打齿的问题。

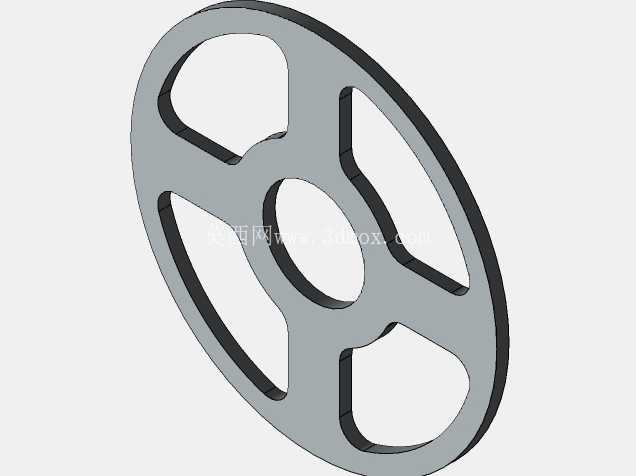

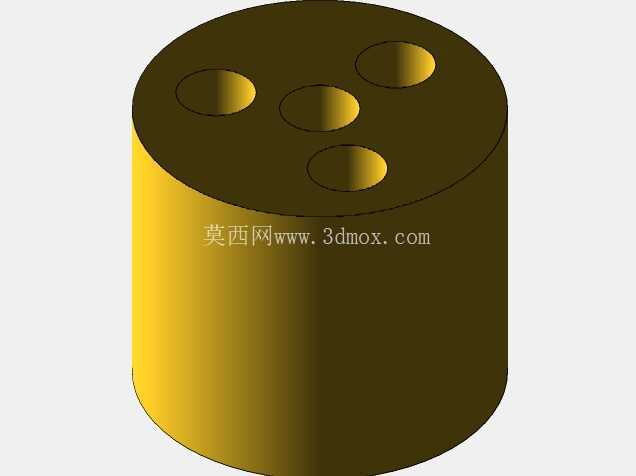

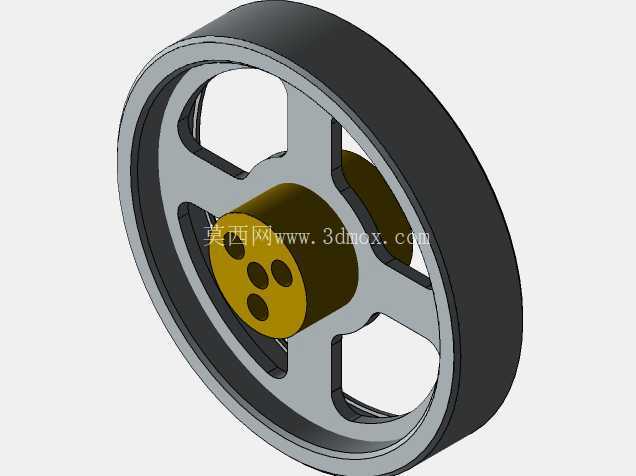

　　从功能特性来看，该结构采用三辐条镂空轮毂设计，外圈为等宽实心轮缘结构，轮缘外圆面做整面光滑处理，可直接适配平皮带摩擦传动，也可作为接触轮直接抵接输送面实现摩擦驱动，无需额外加装外套胶层即可满足常规低载荷传动的摩擦力需求；中心轴套部位采用带定位孔的实心轴接结构，轴套端面设置四个均匀分布的定位销孔，可与电机输出轴端的法兰盘通过销钉实现周向固定，避免键连接带来的轴孔配合间隙，提升传动过程中的同轴度，减少高速运转下的径向跳动。三辐条的结构设计在保证轮毂整体刚性的前提下，大幅降低了轮体自身重量，减少电机启动瞬间的转动惯量，降低电机启动负载，同时辐条之间的镂空区域可作为散热通道，在长时间连续运转时，轮体旋转带动的气流可通过镂空区域带走电机轴端的部分热量，避免轴封部位过热老化。

　　设计过程中优先考虑了安装适配性，中心轴套的内孔尺寸按照常规小型电机输出轴的标准直径系列做适配设计，轴套长度略大于电机轴端的配合长度，安装时可将轴套完全套入电机输出轴，通过端面销孔完成周向固定后，无需额外加装轴向锁紧挡圈即可实现可靠固定，轮缘的径向跳动公差控制在0.1mm以内，保证传动过程中轮面与接触件的贴合度均匀，避免局部压力过大导致的磨损不均问题。轮体的整体外径与中心轴套直径的传动比按照常规小型电机的额定转速做匹配，当电机输出额定转速时，轮缘的线速度可适配多数轻型输送场景的运行速度要求，无需额外增加减速机构即可直接驱动负载，简化整体设备的传动链结构。

　　安装边界方面，该轮体的轴向总宽度控制在较小尺寸范围内，可适配安装空间局促的小型机电设备，轮缘外圆与安装基座之间的预留安全间隙仅需5mm即可满足运转要求，不会与周边的机架、护板等结构产生运动干涉；中心轴套与电机端盖的贴合面做平面度处理，安装后可保证轮体与电机轴的垂直度，避免运转过程中出现轮体偏摆的问题。针对不同的负载工况，轮缘厚度做了等强度设计，在额定载荷下轮缘的径向变形量控制在弹性变形范围内，不会出现永久变形导致的传动失效，三辐条的截面采用矩形截面设计，可同时承受周向扭矩与径向载荷，在承受一定的径向压力时不会出现辐条断裂的问题，适配接触式滚轮驱动的工况需求，可直接抵接在平板、输送带等部件表面传递动力，无需额外增加支撑轮结构。

　　在实际选型应用中，该结构可直接替换同尺寸的常规平皮带轮，相比标准皮带轮，其一体化的轴套定位结构省去了键槽加工、紧定螺钉锁紧的工序，安装效率更高，同时销钉连接的方式可承受频繁正反转的冲击载荷，不会出现紧定螺钉松动导致的轮体空转问题，适合在需要频繁启停、正反转切换的传动场景中使用。轮体的各部位过渡处均做了圆角处理，避免应力集中，在长期交变载荷作用下不会出现应力开裂的问题，整体结构无复杂曲面特征，加工工艺性好，可通过常规的车削、铣削工序完成加工，也可采用压铸工艺批量生产，制造成本较低，适合通用化配套使用。
