Nema16规格步进电机高精度三维数模

　　在小型自动化设备、精密传动机构的开发过程中，小规格步进电机的选型适配一直是结构设计环节容易踩坑的部分，尤其是早年存量设备上的老旧型号电机，往往没有公开的标准化安装尺寸资料，给设备维修、改装、同性能替代方案设计带来不少阻碍。本次梳理的这款Nema16规格步进电机数模，完全还原实物的结构特征与安装边界，能够直接导入各类三维装配环境完成干涉检查、安装位匹配工作，省去逆向测绘的大量时间成本。

　　从实际应用场景来看，这款小尺寸步进电机多用于安装空间受限的精密传动场合，比如老式5.25英寸磁盘驱动器的走纸机构、小型桌面3D打印机的挤出机送料驱动、实验室微量注射泵的推杆传动、小型光学调整架的角度微调机构，还有部分老旧工业仪表的阀门开度调节结构里，都能见到同规格电机的身影。这类应用对电机的安装尺寸精度要求极高，一旦安装孔位偏差、轴伸长度不对、出线位置干涉，整套机构的装配就会出现问题，甚至直接导致驱动功能失效。

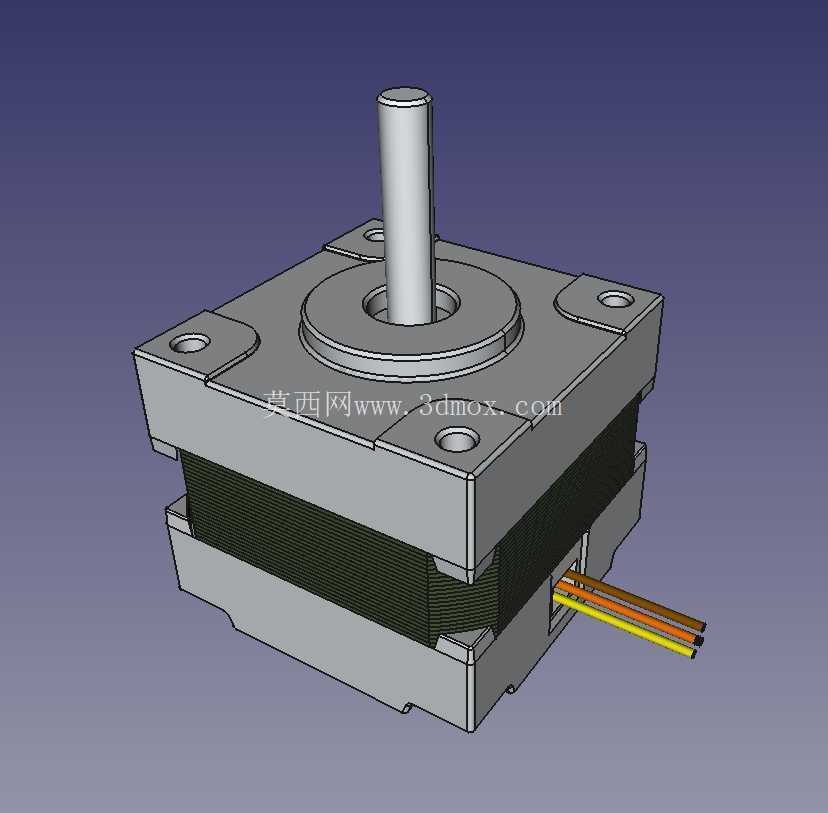

　　从产品功能特性来看，该款电机属于混合式步进电机范畴，依靠定子绕组励磁带动带永磁体的转子完成步距角固定的旋转运动，搭配对应的驱动器可以实现精准的开环位置控制，不需要额外加装反馈编码器就能满足多数低负载精密定位场景的需求。电机本体采用方形叠片定子结构，外壳通过冲压端盖压紧固定，前后端盖预留统一规格的安装孔位，输出轴为单出轴光轴设计，侧面引出多相绕组的接线，方便用户根据驱动需求接线调试。

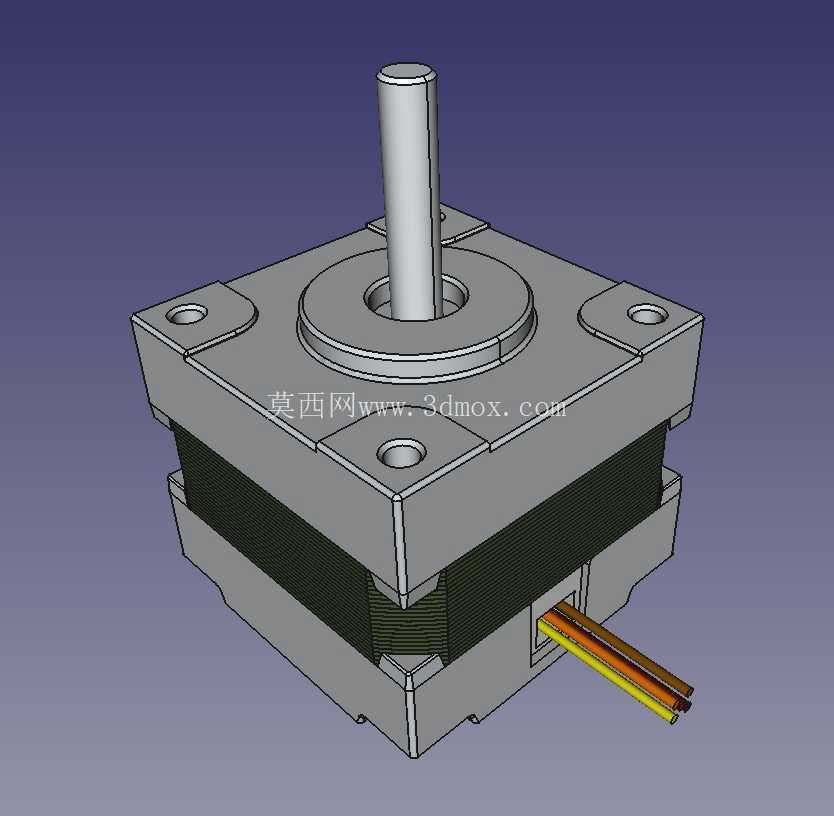

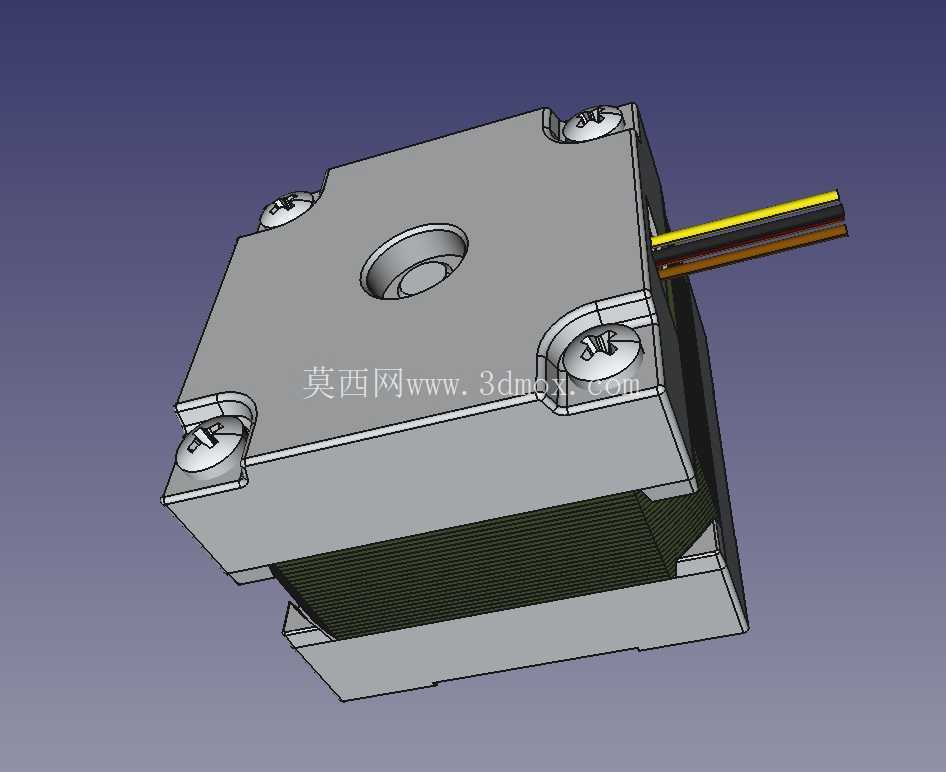

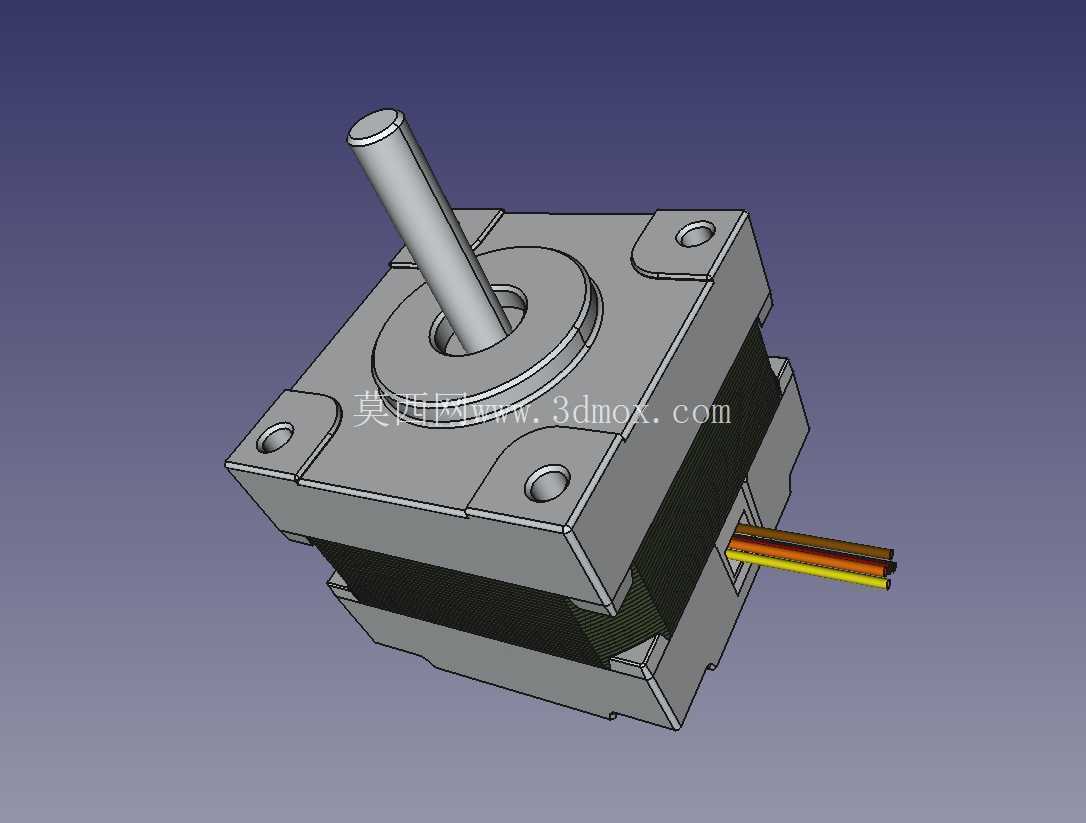

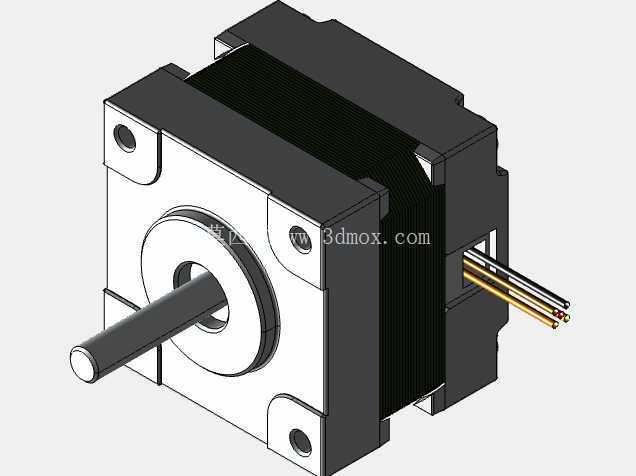

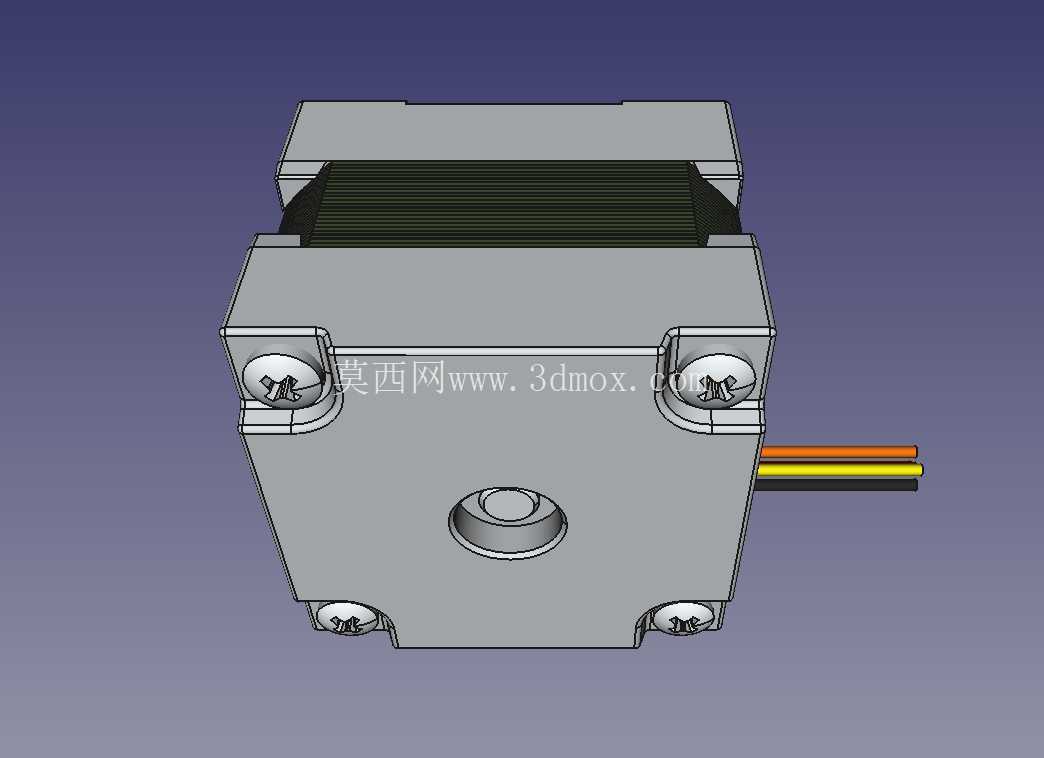

　　在设计思路上，这款数模完全遵循实物的装配逻辑搭建，所有配合面的尺寸公差都按照常规小电机的行业通用公差带设置，安装孔的位置度、轴伸的同轴度、端盖与定子的配合尺寸都和实物保持一致。建模过程中没有做不必要的结构简化，比如定子叠片的层压结构特征、端盖上的安装沉孔深度、输出轴的轴肩定位尺寸、出线口的位置与线缆走向都做了还原，既保证数模用于装配仿真时的准确性，也不会因为过多冗余细节导致文件过大影响装配流畅度。

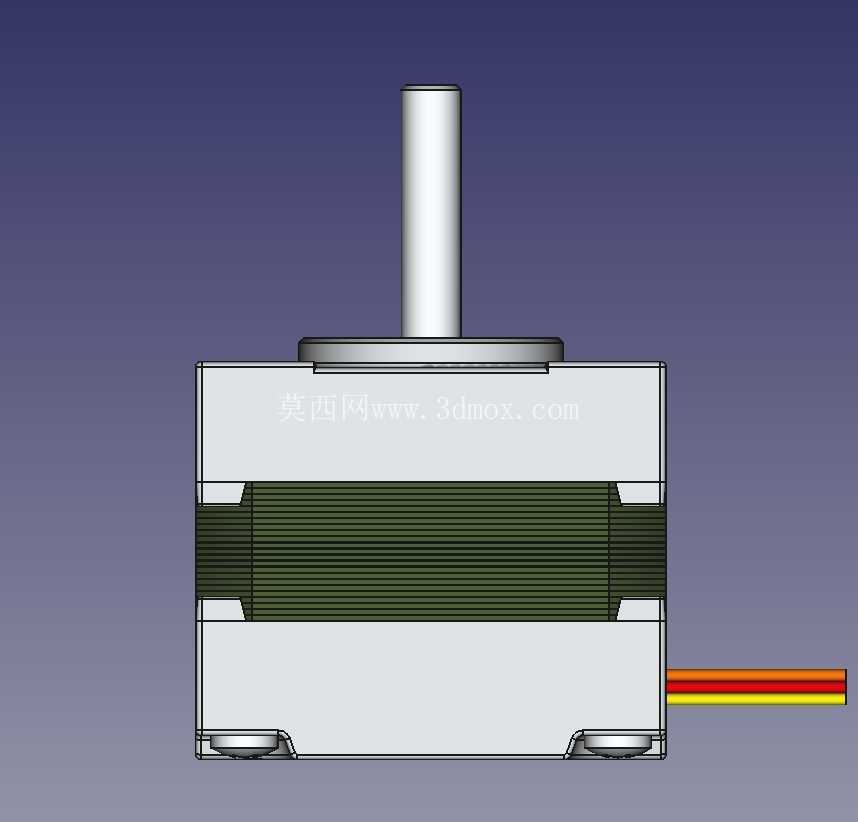

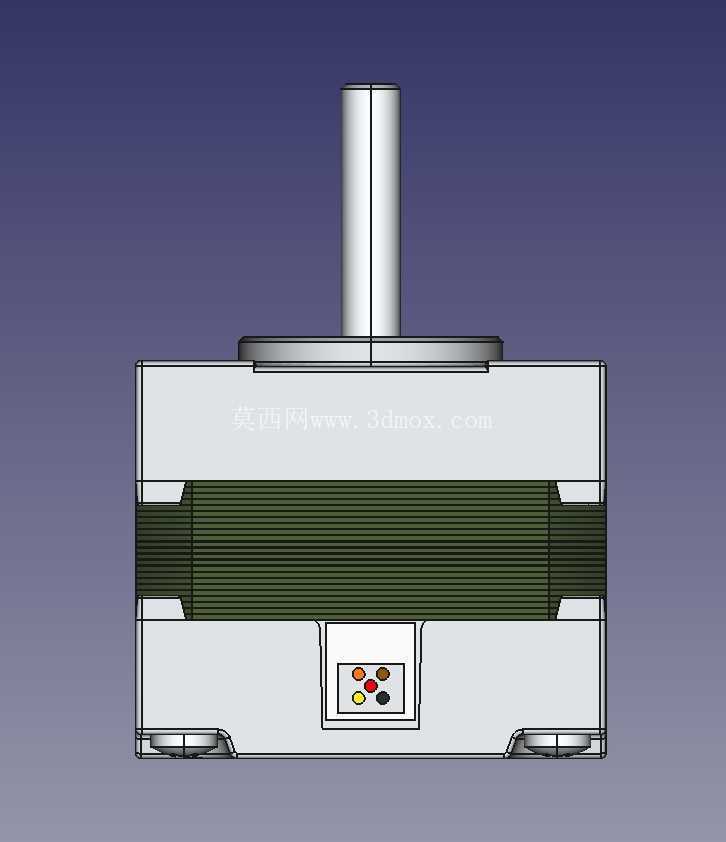

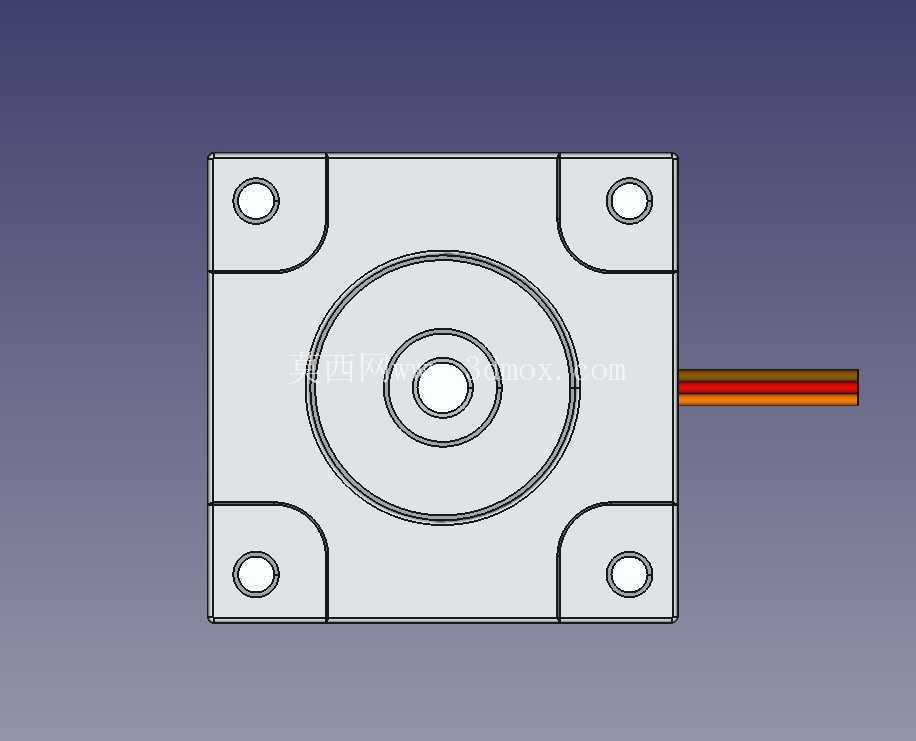

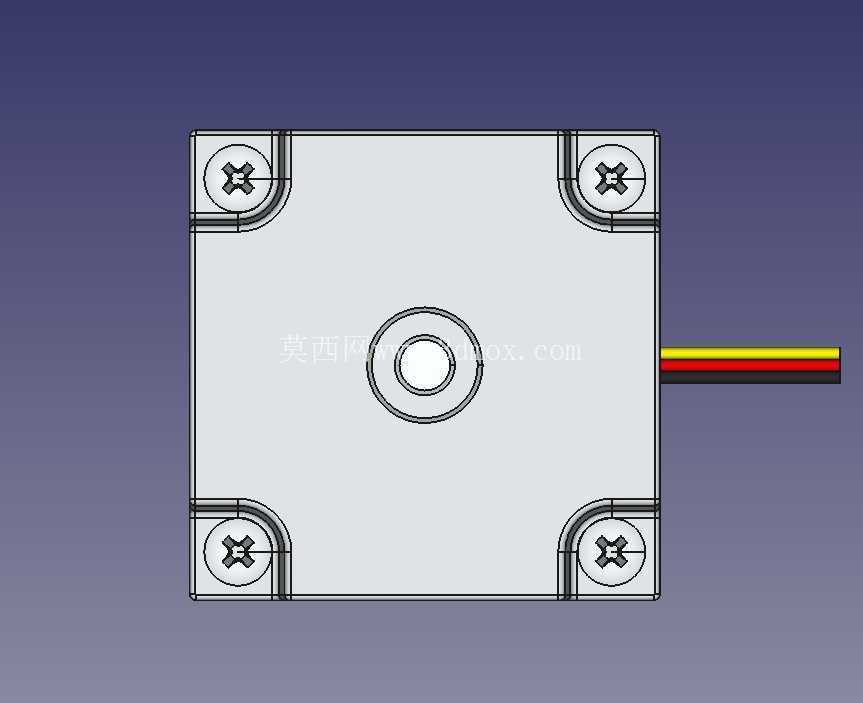

　　从外形尺寸与安装边界来看，该款电机的安装法兰为标准Nema16规格，法兰边长39mm，四个安装孔呈正方形分布，孔中心距为31mm，安装孔为通孔设计，适配M3规格的安装螺丝；电机本体的叠片部分厚度根据型号规格对应匹配，整体总厚度不含轴伸为25mm左右，输出轴直径为5mm，轴伸长度从安装基准面算起为20mm，轴端没有做键槽设计，依靠顶丝或者联轴器抱紧实现扭矩传递。电机的出线位置位于本体侧面靠近后端盖的位置，线缆引出方向垂直于电机轴线，在做安装空间校核时需要预留至少10mm的线缆弯折空间，避免装配后线缆被端盖或者安装座挤压破损。

　　在实际结构设计工作中，这类精准的小电机数模可以帮助工程师在方案阶段就完成安装位的布局优化，比如提前调整电机安装座的高度、避让周边的传动零件、确认联轴器的选型长度是否匹配轴伸尺寸，不用等到实物打样回来才发现干涉问题，大幅缩短小型精密设备的开发周期。尤其是针对老旧设备的改装维修场景，没有原厂图纸的情况下，这类还原度高的数模可以直接用来加工适配的安装支架、定制对应的传动连接零件，解决老旧配件难找的问题。需要注意的是，这类小步进电机的输出扭矩有限，选型时要核算负载的转动惯量与扭矩需求，避免出现丢步、堵转的情况，数模里的重量参数也可以直接用来做整体机构的重心核算，保证运动机构的运行稳定性。
