带滚花端圆柱调节杆件结构设计

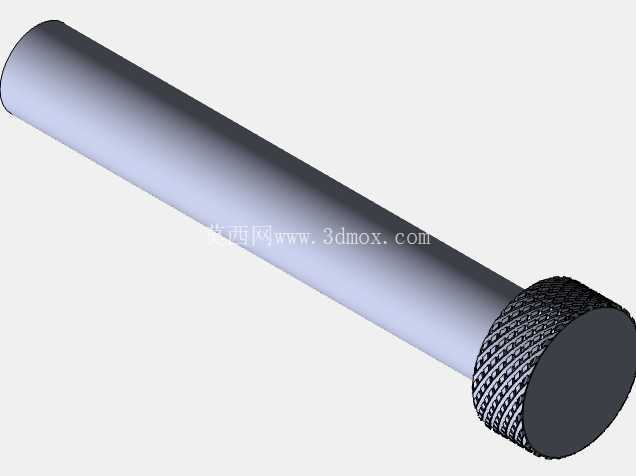

　　这款带滚花端的圆柱杆件，是手动调节类机构里的常用执行构件，日常在流体管路调压装置、小型实验台夹具、精密仪器微调机构里都能见到它的身影，核心作用是通过手动拧动端部，带动杆身完成轴向位移，实现对通路开度、夹持间隙、定位距离的精准调控。从结构设计逻辑来看，杆身采用等直径圆柱构型，是为了匹配安装基座内的直线导向孔，保证轴向运动过程中同轴度稳定，不会出现卡滞、偏磨的问题，杆身的表面粗糙度需要控制在Ra1.6以内，降低和导向孔壁的滑动摩擦阻力，长期往复调节也不会出现明显的磨损旷量。端部的网纹滚花结构是整个零件的功能核心，滚花的节距、齿深都经过匹配设计，既不会因为齿纹过锐划伤操作人员手指，也能保证手动拧动的时候有足够的摩擦力，即便手上沾有少量润滑脂、切削液，也能顺畅施力转动，不会出现打滑的情况，滚花段的直径比杆身略大，一方面是形成轴向限位台阶，安装的时候可以抵住导向孔端面，确定杆件的初始安装位置，另一方面也能增加端部的结构强度，频繁受力拧动也不会出现端部变形的问题。

　　从安装边界来看，这类杆件的安装需要配合基座上的H7公差级导向通孔，孔的长度至少要达到杆身直径的1.5倍，才能保证运动过程中的导向稳定性，避免杆身出现翘曲偏斜；杆身的轴向行程需要根据实际使用场景预留足够余量，调节到最大伸出位置时，杆身和导向孔的配合长度不能小于杆身直径，防止出现受力弯折的情况。在实际应用场景里，这类杆件常和复位弹簧、密封垫圈、锁紧螺母配合使用，在调压阀结构中，它的端部会抵住阀芯密封件，通过转动杆件改变阀芯和阀座的间隙，实现管路压力的线性调节，滚花端的外露设计不需要额外配套操作手柄，直接徒手就能完成微调操作，适合需要频繁手动调整参数的小型设备工位。

　　设计过程中需要重点考量杆身的直线度公差，全长直线度要控制在0.02mm以内，否则往复运动的时候会出现卡涩，调节手感生涩甚至无法动作；滚花段和杆身的同轴度也要严格控制，避免转动的时候出现偏心晃动，影响调节精度。另外，零件的材质选择通常根据使用环境确定，常规工况下用304不锈钢即可满足强度和防锈需求，如果是在有腐蚀介质的化工管路场景，则需要选用316L不锈钢，表面做钝化处理；如果是用于轻量化的民用设备，也可以选用6061铝合金做硬质阳极氧化处理，降低零件自重同时提升表面耐磨性能。

　　这类零件虽然结构简单，但是在手动调节类机构里的作用不可替代，没有复杂的曲面特征，建模过程中重点要还原滚花的纹理细节、台阶处的过渡倒角，倒角尺寸通常取0.2mm到0.5mm，既可以去除加工毛刺，也能避免安装的时候刮伤密封件，杆身末端通常会做小角度倒角，方便装配的时候顺利穿入导向孔，不会磕碰孔壁造成装配损伤。在实际选型替换的时候，需要重点核对杆身直径、总长度、滚花段长度三个核心尺寸，确保安装后行程满足使用要求，滚花端的外径不能超过安装位置的预留空间，否则会出现转动干涉的问题。
