板载式九针USB接插件结构设计

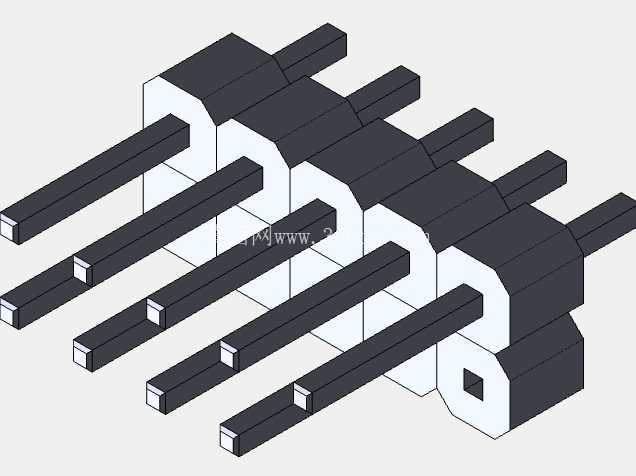

　　日常做工控板卡、嵌入式设备的结构设计时，板端接插件的选型和建模往往是容易被忽略但直接影响整机装配良率的环节，这款九针USB接插件的结构模型，完全贴合量产板载接插件的实际尺寸做还原，能直接导入板卡布局文件做干涉校验。从实际应用场景来看，这类九针USB接头大多用在工业主板的前置USB扩展接口、工控设备内置USB信号引出、老旧外设的转接适配场景，和常见的贴片式USB接口不同，这款是直插式针脚设计，插装后过波峰焊就能完成固定，不需要额外做SMT贴片工序，对小批量打样的工控板卡来说加工适配性更强。

　　做这款接头的结构设计时，首先要卡准的是插装边界，针脚的间距严格遵循2.54mm标准排针间距，每根针脚的伸出长度控制在适配1.6mm标准PCB板厚的范围，插装后针脚穿出PCB背面的长度控制在2mm以内，既保证焊锡有足够的附着面，又不会因为针脚过长剐蹭机箱内部的其他走线。主体绝缘基座的外形做了防呆设计，单侧的定位凸块刚好能和PCB上的丝印定位框匹配，插装时不会出现方向插反的问题，基座的高度做了严格控制，装配后基座顶面和PCB板面的间隙控制在0.2mm，过炉时不会因为基座贴板过紧导致助焊剂残留无法排出，也不会因为间隙过大出现接插件歪斜的问题。从功能特性来看，这款九针接插件的针脚排布完全符合USB 2.0扩展接口的针脚定义，每排针脚对应两路USB信号的传输，针脚本身采用方形截面设计，和PCB插孔的配合间隙控制在0.1mm以内，插装时不会出现松垮晃动的情况，绝缘基座采用的是耐高温的工程塑料结构，能承受波峰焊260摄氏度的高温冲击，不会出现基座融化变形的问题。建模过程中特意还原了接插件的拔插导向结构，基座前端的倒角设计能让外接排线插头插入时自动对位，不需要刻意对准针脚位置就能顺利插合，长期拔插也不会出现针脚弯折的问题。

　　另外在安装边界的设计上，接插件两侧预留了足够的操作空间，接插件距离周边板载电容、电阻等元器件的最小安全距离控制在3mm以上，既不会影响接插件的插拔操作，也不会出现焊盘距离过近导致的连锡问题。很多新手工程师在做板卡结构建模时，往往会忽略接插件的实际拔插空间预留，要么把接插件放得离板边太近导致插头无法完全插合，要么离周边结构件太近导致插拔时手指没有操作空间，这款模型在设计时就把这些实际装配中的问题考虑进去，基座的整体宽度、针脚的排布、定位凸块的位置都完全对标量产通用件的尺寸，导入装配后不需要反复调整尺寸就能直接用于结构校验。

　　从实际使用的角度来说，这类九针USB接插件不需要定制开模，属于电子市场通用的标准件，建模时还原的所有尺寸都和市售量产件完全一致，做BOM清单时可以直接匹配通用物料，不需要单独找供应商定制，能大幅缩短打样周期。另外针脚的根部做了加强结构设计，针脚和基座连接的位置做了加厚的固定段，就算插拔时受力偏大也不会出现针脚从基座中脱落的问题，完全能满足工业设备长期使用的可靠性要求。做结构设计时最忌讳的就是接插件模型尺寸不准，导致打样后出现装配干涉，这款模型的每一个尺寸都经过实际物料的测绘校准，从基座的外形轮廓到每一根针脚的位置、长度、截面尺寸都和实物完全一致，不管是做板卡的布局设计，还是做机箱的开孔避让，都能直接使用，不会出现尺寸偏差导致的返工问题。
