带端面标识的实心圆头铆钉结构设计

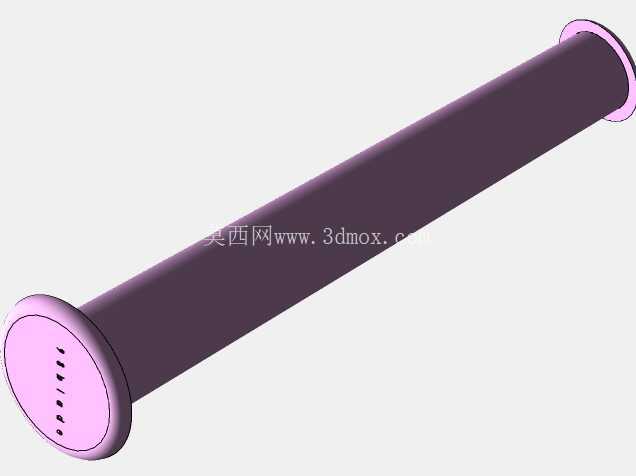

　　在各类承压阀门、仪器仪表装调以及精密机械装配场景里，铆接作为不可拆卸的紧固连接形式，始终占据着不可替代的位置，尤其是在需要避免螺纹松动、保证连接面长期密封稳定性的减压阀装配环节，适配性良好的铆钉结构直接决定了组件的装配精度与长期运行可靠性。这款铆钉采用实心杆身搭配圆头墩头的经典结构形式，区别于常规光面铆钉的设计点在于，其墩头端面加工有规则排列的点状标识，这类标识并非装饰性结构，而是在批量装配过程中，用于快速区分铆钉规格、确认铆接压装到位状态的工艺标记——在流水线压装作业时，作业人员可通过端面标识的朝向与完整性，快速判断铆钉是否放正、压装行程是否达标，避免出现斜铆、压装深度不足导致的连接失效问题。

　　从结构受力角度来看，这款铆钉的杆身采用等直径圆柱设计，无变径、退刀槽等应力集中结构，在承受横向剪切载荷时，杆身应力分布均匀，能够适配减压阀阀体内组件的连接需求：减压阀内部组件长期承受介质压力波动带来的交变载荷，铆钉作为定位兼紧固零件，既需要保证被连接件之间无相对窜动，又要避免在压力冲击下出现杆身断裂、墩头脱落的问题，等直径实心杆的设计刚好匹配这类载荷特性，相比空心铆钉拥有更高的抗剪、抗拉强度，适合在承压腔体内部的组件连接场景使用。设计过程中，墩头与杆身的过渡位置采用了小圆弧过渡处理，而非直角衔接，这一细节是为了避免压装铆接时，过渡位置出现应力开裂——冷镦成型铆钉的过程中，直角过渡位置会因为金属流动不畅出现折叠裂纹，在后续承受载荷时裂纹扩展会直接导致墩头脱落，小圆弧过渡既能够保证金属在冷镦过程中流动顺畅，提升成型良品率，又能在铆接完成后，让墩头与被连接件表面形成均匀的压应力接触，避免局部应力集中压伤被连接件表面。从安装边界来看，这款铆钉的杆身长度需要匹配被连接件的总叠厚，通常压装前杆身伸出被连接件的长度控制在杆身直径的1.2-1.5倍，保证铆接后另一端的墩头能够形成足够的压紧面，同时不会因为伸出过长导致铆接后墩头偏斜；杆身直径与安装孔的间隙控制在0.05-0.1mm之间，间隙过小会导致装配时插装困难，间隙过大则会导致铆接后被连接件之间存在错位，影响减压阀内部组件的同轴度，进而导致调压精度下降。

　　在实际应用场景中，这类铆钉除了用于减压阀的组件紧固，还广泛应用于各类仪器仪表的壳体连接、杠杆机构的铰接点定位、五金构件的永久连接场景，相比螺纹连接，铆接完成后不需要额外的防松措施，在长期振动、温度波动的工况下不会出现松动，连接可靠性更高；相比焊接连接，铆接过程不会产生高温热影响区，不会导致被连接件出现热变形，尤其适合对装配精度要求较高的仪器仪表类零件装配。在三维建模过程中，这类铆钉的建模需要重点关注几个细节：一是墩头端面的点状标识，需要按照实际工艺要求的位置、尺寸进行建模，避免后续生产过程中标识位置偏移导致识别困难；二是墩头与杆身的过渡圆角，需要严格按照冷镦工艺的要求设置圆角半径，避免建模时忽略圆角导致后续工艺成型困难；三是杆身的圆柱度公差，需要在建模时明确形位公差要求，保证杆身与安装孔的配合精度，避免出现装配卡滞或者间隙过大的问题。

　　另外，这款铆钉的墩头边缘同样做了微小的倒角处理，这一细节是为了在插装铆钉时，墩头能够顺利导入安装孔的沉台位置，避免墩头边缘刮伤沉台表面，影响装配后墩头与沉台的贴合度——在减压阀这类承压设备中，连接面的贴合度直接影响密封性能，如果墩头与沉台之间存在间隙或者刮伤，就可能导致介质渗漏，影响阀门的调压稳定性。从材料选型适配的角度来看，这类铆钉通常根据使用场景的介质特性选择对应材料，在普通空气、水环境下可以选用低碳钢冷镦成型后做表面镀锌处理，提升防锈能力；在有腐蚀性介质的场景下，可以选用不锈钢或者铜合金材料，保证长期使用不被腐蚀，而三维模型的结构设计需要适配不同材料的冷镦成型特性，比如不锈钢材料的冷作硬化效应更明显，过渡圆角的半径需要适当放大，避免成型过程中出现开裂。
