在液压与气动流体控制系统的阀组集成设计环节,这类带方形安装法兰的减压阀安装基座,是小型调压回路搭建时常用的承载型结构件,常见于小型液压站阀组排布、桌面级气动试验台阀岛搭建、小型自动化设备的气路调压单元安装场景中。区别于管式连接的减压阀安装方式,这种板式安装基座能够直接将减压阀的进出油口或气口通过基座内部的流道对接至系统主管路,省去了外接管路的弯折排布,既能够压缩阀组的整体安装空间,也能减少管路接头带来的泄漏点,在紧凑型流体控制回路中应用十分广泛。

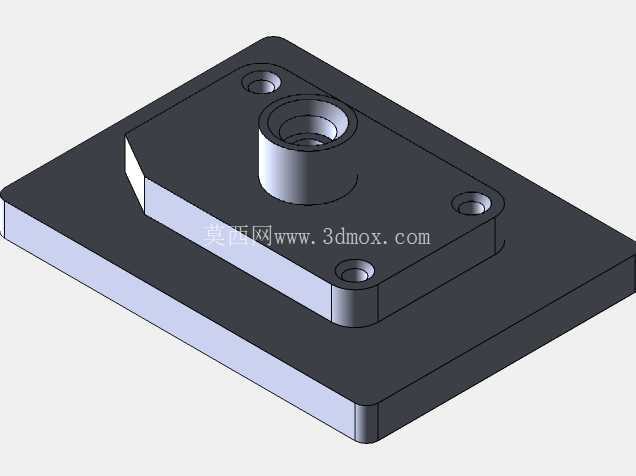

从结构功能来看,该基座采用上下分层的结构设计,下层为方形安装底板,四个角位置设置了沉头安装孔,用于将整个阀组固定在设备的安装面板或者阀架上,沉孔的设计能够让固定螺栓的头部完全没入底板平面以下,不会在底板下方形成凸起,保证安装面完全贴合,避免固定后出现基座倾斜导致的阀件密封面压合不均问题。上层为凸起的阀件安装凸台,凸台中心位置设置了与减压阀底部定位止口匹配的圆形凹腔,凹腔内部预留了对应减压阀工作口、进油口、回油口的对接孔位,凸台的平面加工精度需要满足阀件安装的平面度要求,保证减压阀安装后密封件能够均匀受压,避免出现接口泄漏。凸台的三个角位置设置了螺纹安装孔,用于穿设减压阀的固定螺栓,将阀体牢牢压合在凸台密封面上,螺栓孔的位置度公差需要控制在0.1mm以内,避免安装时螺栓出现别劲,导致阀体安装偏斜。
设计这类安装基座时,首先需要匹配所选减压阀的安装面尺寸标准,确认各油口的相对位置、通径大小,以及固定螺栓的孔距规格,避免出现阀件无法安装的问题。底板的尺寸设计需要预留足够的安装操作空间,四个固定孔的位置要避开上层凸台的内部流道,防止钻孔时打穿流道造成内部窜腔。流道的设计要尽量减少直角弯折,降低流体在基座内部的压力损失,同时流道的内壁粗糙度要控制在合理范围,避免长期使用后杂质堆积在流道拐角处造成堵塞。安装凸台的高度需要根据阀件底部的接头伸出长度确定,保证阀体安装后底部不会与底板平面发生干涉,同时凸台与底板的连接处要设置合理的圆角过渡,减少应力集中,避免在系统压力波动时,凸台与底板的连接位置出现开裂。
从安装边界来看,这类基座的整体外形为矩形结构,安装时需要在设备面板上预留对应底板尺寸的安装区域,四个沉头孔的中心距要与面板上的固定孔位完全匹配,安装面的平面度需要达到相应的加工要求,避免固定后基座出现变形。基座上方需要预留足够的阀件安装与操作空间,保证减压阀安装后,顶部的调压手柄能够有足够的转动空间,不会被周边的其他阀件或者设备结构挡住,方便后期调试时进行压力调节。基座的侧面需要预留管路接口的操作空间,方便连接进出系统的管路接头,避免接头安装时与周边结构发生干涉。在实际选型应用时,还要根据系统的工作压力、流体介质类型选择对应的基座材质,常规液压系统常用铝合金或者45号钢加工,气动系统可选用铝合金材质降低整体重量,有腐蚀介质的工况则需要选用不锈钢材质,同时根据介质特性选择适配的密封件,保证长期运行的密封可靠性。
