MacBookPro内置BCM94360CS2无线网卡结构

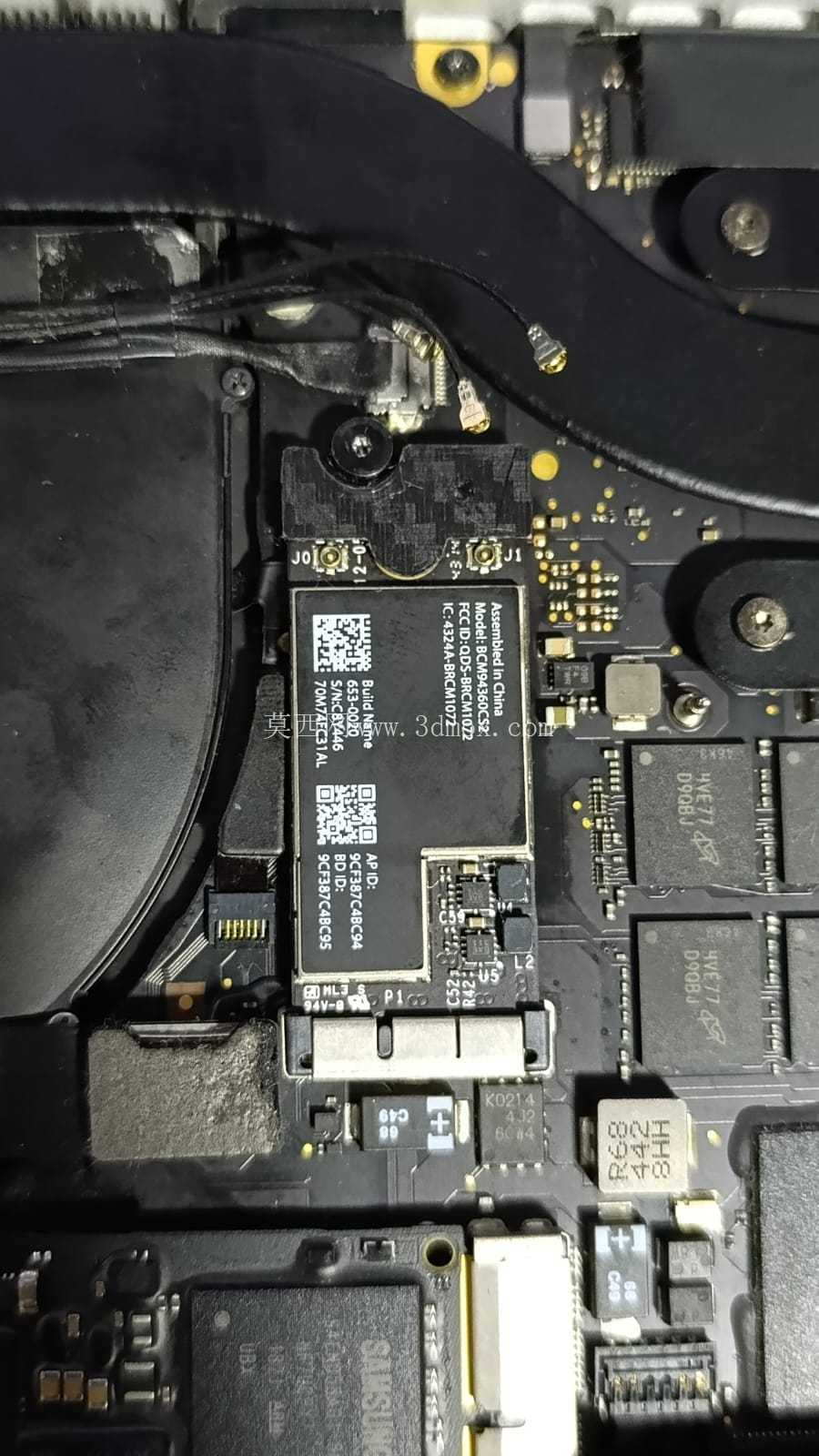

　　这款无线网卡模块是笔记本内置无线通讯功能的核心硬件，主要应用于对应型号笔记本的主板集成场景，承担设备的Wi-Fi信号收发、无线网络连接功能，是笔记本实现无线联网、蓝牙数据传输的关键载体。从实际装机场景来看，该模块采用板载贴片加接口固定的安装方式，安装位置位于笔记本主板的预留扩展区域，紧邻散热风道边缘，设计时充分考虑了笔记本内部紧凑的空间布局，模块整体外形为规整的矩形薄片状结构，边缘做了圆角处理避免安装时刮伤周边排线与主板元器件，安装边界严格匹配笔记本C壳与主板之间的预留间隙，不会与散热风扇、电池排线、硬盘支架等周边部件产生干涉。

　　从功能特性层面来看，该模块集成了Wi-Fi信号处理芯片、射频前端电路、天线连接触点，支持双频段无线网络信号的收发，能够满足日常办公、高清视频传输、大文件无线传输的带宽需求，模块上的金属屏蔽罩一方面可以屏蔽主板其他电路的电磁干扰，保证无线信号的稳定性，另一方面可以辅助芯片散热，将工作时产生的热量快速传导到周边的空气与主板结构上，避免长时间高负载工作时出现芯片过热降频的问题。模块的接口采用标准的笔记本内置网卡接口，引脚定义完全匹配对应型号主板的接口定义，安装时只需对准接口插入后，用固定螺丝将模块尾部的固定孔锁在主板的固定柱上即可，不需要额外的转接排线，安装拆卸都十分便捷，适合笔记本维修替换、硬件升级场景下的拆装操作。

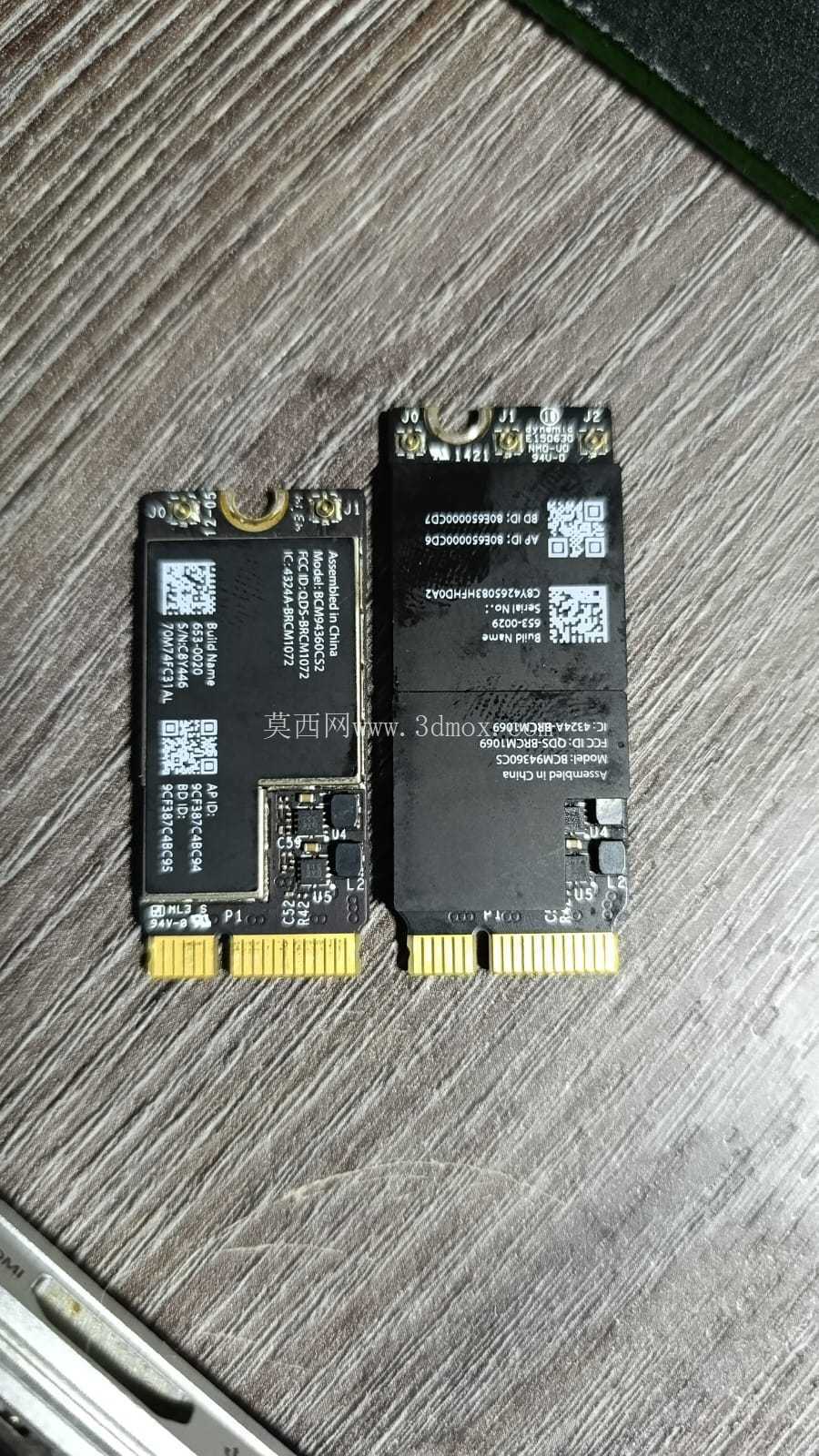

　　从结构设计思路来看，该模块的布局充分利用了有限的板载空间，将核心处理芯片布置在模块中部，周边排布电容、电阻等被动元器件，射频电路部分靠近天线连接触点位置，减少信号传输路径上的损耗，屏蔽罩采用卡扣加焊接的方式固定在PCB板上，既保证了屏蔽效果，也方便后期维修时拆卸更换元器件。模块的PCB板采用多层板设计，内部走线严格区分高频信号线路与电源线路，避免不同线路之间的信号串扰，保证无线信号的传输质量。在安装适配性上，模块的固定孔位置、接口位置、整体厚度都严格对应笔记本内部的安装空间，安装完成后模块表面与周边结构件的间隙均匀，不会出现顶到外壳或者挤压排线的问题，天线触点的位置正好对应笔记本内部天线排线的走线位置，不需要额外拉扯天线排线即可完成连接，避免了天线排线过度弯折导致的信号衰减问题。

　　在实际维修与替换场景中，该模块的结构设计也充分考虑了拆装的便利性，模块周边没有高大的元器件遮挡，用螺丝刀即可轻松完成固定螺丝的拆装，接口的卡扣设计也十分合理，只需要轻轻掀起接口压片即可拔出网卡，不需要借助特殊的维修工具。模块上的标识清晰标注了引脚定义与模块型号，方便维修人员快速识别匹配对应的替换配件，避免出现型号错配导致的硬件故障。从散热设计来看，模块的金属屏蔽罩与主板上的散热石墨贴紧密贴合，能够将芯片工作时产生的热量快速传导到整个机身的散热结构上，即使在长时间满速下载、无线投屏等高负载场景下，模块的工作温度也能保持在合理范围内，不会出现因为过热导致的网络断连、速度下降等问题。

　　对于结构设计与硬件选型从业者来说，这类内置通讯模块的设计思路有很强的参考价值，尤其是在紧凑空间内的电子元器件布局、电磁屏蔽设计、安装接口适配、散热路径规划等方面，都体现了消费电子产品结构设计的精细化要求，在做同类内置电子模块的三维建模时，需要重点关注模块的外形尺寸公差、安装孔位精度、接口位置尺寸、周边元器件的避让空间，保证建模完成的模型能够直接用于虚拟装配验证，提前排查装配干涉问题，减少实际打样与装机时出现的结构问题。
