嵌入式工业触控显示屏结构三维设计

　　在工业自动化产线的人机交互工位、设备控制柜的操作面板区域、智能仓储的终端查询点位，这类嵌入式安装的触控显示屏是操作人员和设备控制系统交互的核心载体，区别于消费级显示设备，工业场景下的显示单元需要兼顾安装适配性、结构防护性与长期运行的稳定性，本次设计的结构方案围绕现场安装的实际痛点展开。

　　从实际使用场景出发，这类显示屏大多嵌入设备柜体的预留开孔中，正面边框需要完全覆盖安装缝隙，避免柜体内部的粉尘、切削液雾气渗入屏体内部，同时要保证正面外观平整，无突出的尖锐结构，防止操作人员日常操作时被剐蹭。设计初期先梳理了安装边界的约束条件：常规工业控制柜的面板厚度多在1.5mm到3mm之间，因此屏体边框的压合深度预留了4mm的调节余量，配合背部的卡扣结构，可以适配不同厚度的安装面板，不需要额外定制转接法兰，减少现场安装的加工工作量。

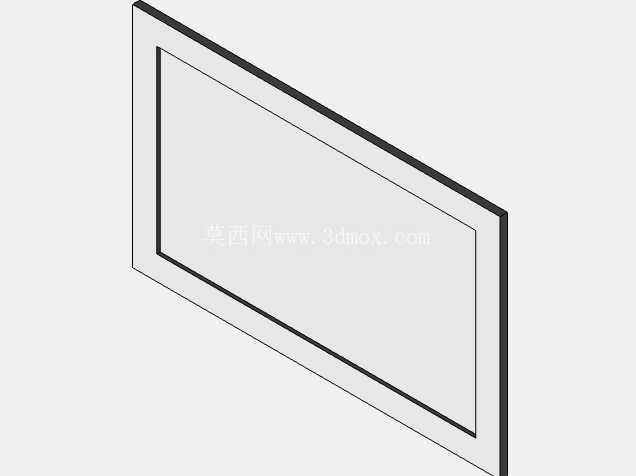

　　结构设计上，整体采用分层堆叠的思路，最外层是高透的钢化防护面板，边缘做了0.5mm的C角倒角处理，避免玻璃边缘崩边，同时倒角后的边框和钣金外框贴合更紧密，不会出现局部缝隙过大的问题。中间层是显示模组的固定腔体，腔体四周设计了均匀分布的定位柱，显示模组通过定位柱预装后，再用微型螺丝锁紧，避免运输或者设备运行振动时模组出现偏移，导致显示区域和外框视窗错位。背部的散热区域没有采用密集的通孔设计，而是开了横向的格栅式通风槽，格栅的倾斜角度向下倾斜15度，既可以保证内部电路工作时的热量自然散出，又能防止上方滴落的液体直接进入屏体内部，适配车间内偶尔有切削液飞溅、冷凝水滴落的工况。

　　考虑到现场接线的便利性，屏体背部的接口区域做了下沉式设计，电源接口、通讯接口全部布置在下沉槽内，接线完成后线材不会突出于屏体背部，安装时不需要在柜体内部预留额外的线材避让空间，同时下沉槽边缘设计了理线卡扣，可以把外接的通讯线、电源线固定在槽体边缘，避免设备检修拉扯线材时把接口扯松。边框的固定结构没有采用外露的螺丝设计，正面看整个面板无可见的紧固件，外观更整洁，同时也避免了外露螺丝积灰、生锈的问题，日常清洁时只需要用抹布直接擦拭面板表面即可，没有清洁死角。

　　安装尺寸的校核阶段，重点验证了屏体和柜体开孔的配合公差，开孔尺寸比屏体内嵌部分的外形尺寸大1mm，单边预留0.5mm的安装间隙，既可以保证屏体顺利嵌入开孔，又不会因为间隙过大导致安装后屏体晃动。边框的压合面贴了一层2mm厚的泡棉密封条，当屏体推入开孔后，背部的卡扣锁紧时会压缩泡棉，让边框和柜体面板之间形成密封结构，防护等级可以达到IP54的要求，满足一般工业车间的使用环境要求。

　　从功能适配的角度，这款显示屏的结构预留了触控模组的安装层，不管是电阻触控还是电容触控的模组，都可以通过更换中间层的固定衬板来适配，不需要重新开模制作外框，降低了不同配置型号的生产制造成本。屏体内部的电路板安装柱设计了多组不同高度的固定位，可以适配不同厚度的驱动板，兼容不同尺寸、不同分辨率的显示模组，覆盖从7寸到21.5寸的常用工业显示屏规格。

　　实际落地使用时，这类结构的显示屏不需要复杂的安装工具，只需要在柜体面板上开好对应尺寸的方孔，把屏体从正面推入开孔，听到背部卡扣锁紧的声响就完成了固定，相比传统的螺丝固定式显示屏，安装效率可以提升60%以上，后期维护拆卸时，只需要用专用的拆卸卡插入边框和柜体的缝隙，松开卡扣就可以把屏体从正面取出，不需要拆开柜体的后门，在空间狭小的控制柜场景下优势非常明显。

　　设计过程中也规避了很多常见的工业屏结构缺陷，比如很多同类产品的边框太窄，安装后如果柜体开孔有轻微的尺寸偏差，就会出现边框盖不住缝隙的问题，这款设计的边框宽度预留了12mm，即使开孔位置有2mm以内的偏差，边框依然可以完全覆盖缝隙，降低了现场安装的开孔精度要求。另外屏体的边角做了R3的圆角处理，相比直角边框，抗磕碰能力更强，车间内搬运工具、转运工件时不小心碰到边角，也不容易出现边框变形、玻璃碎裂的问题。
