工业级壁挂式液晶显示终端结构设计

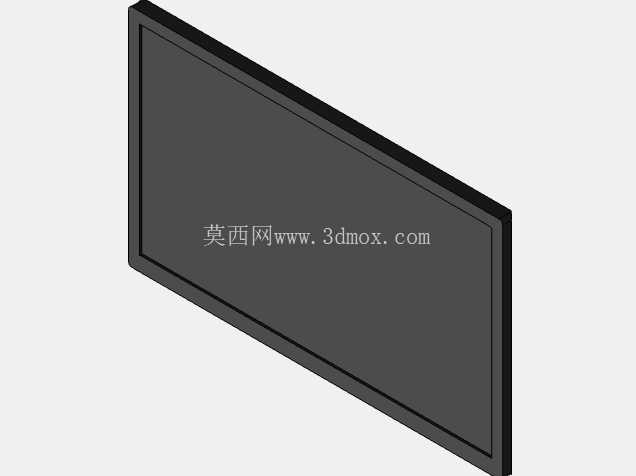

　　本次呈现的壁挂式显示终端结构，主要面向工业现场监控室、车间工位看板、安防监控值守点、小型会议室壁挂显示等场景使用，区别于消费级家用显示设备，该结构在设计阶段优先考虑长期固定安装的稳定性、工业环境下的防护适配性，以及后期维护拆装的便捷性。从结构组成来看，整体采用窄边金属外框搭配一体化背板的设计思路，外框做了等宽窄边处理，在保证面板固定强度的前提下尽可能压缩边框宽度，提升屏占比，适配多屏拼接、近距离观看的使用需求。外框与面板的配合位置预留了缓冲胶条安装槽，可嵌入EPDM密封胶条，既可以避免玻璃面板与金属硬接触产生的应力碎裂风险，也能阻挡工业现场的粉尘、少量飞溅液体进入壳体内部，适配多尘、轻度潮湿的车间使用环境。

　　背板部分采用一体冲压成型的钣金结构，表面做喷塑防锈处理，背板上预留了标准化VESA壁挂安装孔位，孔位间距符合通用壁挂支架的安装规范，可直接适配市面上主流的壁挂支架、悬臂安装架，不需要额外做转接件加工。安装边界方面，整体厚度控制在较薄的区间，壁挂安装后突出墙面的距离较小，不会占用过多通道空间，适合狭窄的车间通道旁、监控室墙面密集排布安装。外框的四个边角做了小圆弧过渡处理，避免安装维护过程中尖锐边角划伤操作人员，同时也能降低边角磕碰导致的壳体变形概率。从功能结构设计来看，壳体下部预留了隐藏式走线槽，电源线、信号传输线可从背板下部的走线孔穿出后嵌入走线槽，沿墙面排布时不会出现线缆外露杂乱的问题，适配工业现场整洁布线的要求。

　　面板固定采用周圈均匀分布的卡扣加少量紧固螺丝的组合方式，日常维护更换面板时，只需要拆下下部的固定螺丝即可撬开边框，不需要完全拆下整个壳体，大幅降低后期维护的拆装工作量。考虑到工业现场长时间开机的散热需求，背板上部冲压有细密的通风散热孔，孔位做向内的翻边处理，既可以保证壳体内部热量自然散出，也能避免外部粉尘、水滴直接从散热孔落入内部电路板区域。散热孔的排布位置避开了壁挂安装的贴合区域，不会因为墙面遮挡导致散热通道堵塞。接口区域设置在壳体侧下部，预留了足够的插头插拔空间，壁挂状态下不需要拆下设备即可完成信号线、电源线的插拔操作，接口位置做了内凹处理，插头插入后不会突出壳体背面，避免壁挂安装时插头与墙面干涉挤压。

　　在结构强度设计上，外框采用1.2mm厚度的冷轧钢板折弯成型，折弯处做了加强筋处理，即使壁挂安装后受到轻微的外力碰撞，也不会出现边框变形挤压面板的问题。壁挂安装孔位周边做了双层钣金叠焊加强，避免长期悬挂后孔位变形导致设备脱落。整个结构的装配公差控制在0.2mm以内，外框拼接处缝隙均匀，没有明显的阶差，既保证外观的规整性，也避免缝隙过大导致粉尘侵入。不同于消费级显示器的轻量化设计，该结构在重量和强度之间做了平衡，在满足工业场景抗冲击、抗振动要求的前提下，尽可能控制整体重量，降低壁挂支架的承重要求，也方便安装人员单人完成上墙固定操作。针对不同的安装场景，该结构还预留了可选的侧边安装挂耳接口，在无法使用标准VESA支架的场景下，可通过侧边挂耳直接固定在墙面的预埋安装板上，适配更多复杂的安装环境。
