工业嵌入式宽屏显示终端结构设计

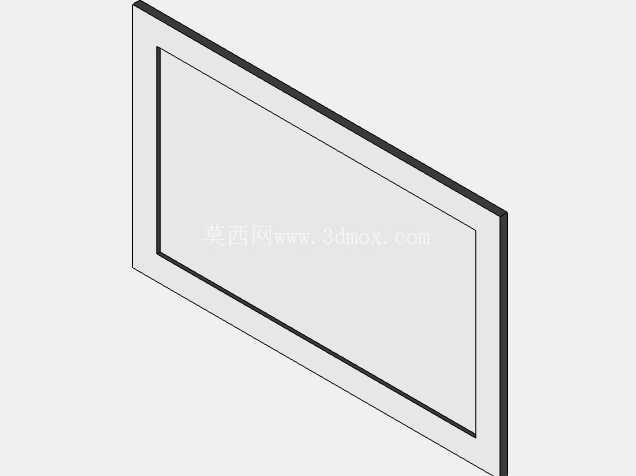

　　这款宽屏工业显示终端的三维结构，是针对工业现场复杂工况下的人机交互需求做的适配设计，日常在产线设备控制柜、自动化工作站、环境监控机柜里都能见到这类部件的身影，它承担着设备运行参数可视化、操作指令输入、现场监控画面回传的核心作用，是操作人员和底层设备之间传递信息的直接载体。从结构设计的思路来看，整个壳体采用窄边扁平化的布局，正面预留的显示区域占比超过八成，尽可能在有限的安装开孔尺寸下扩大可视范围，边框做了等宽的直角收边处理，没有多余的外凸造型，既可以适配嵌入式卡扣安装，也能配合支架做悬臂式挂载，适配不同现场的安装需求。

　　壳体的侧边做了均匀的薄型壁厚设计，在保证结构强度的前提下控制整体重量，避免长时间挂载出现形变，背部预留的平整区域可以用来布置驱动板、接口模块的安装柱，不需要额外做凸起的容纳腔，让整体厚度控制在合理区间，不会过多占用柜内的布线空间。实际选型应用的时候，这类显示终端的安装边界需要重点核对，首先是面板的嵌入开孔尺寸要和壳体的安装止口完全匹配，止口位置预留的密封槽可以加装橡胶密封条，阻挡车间内的粉尘、切削液溅入设备内部，防护等级可以满足常规工业车间的使用要求。屏幕的安装位做了阶梯式的定位槽，装配的时候可以直接把液晶模组卡入定位槽，再通过四周的固定压片锁紧，不需要额外打胶固定，后期维护更换屏幕的时候拆解也很方便，不用完全拆开整个壳体。从功能适配的角度，这款结构预留了触控层的安装间隙，可以兼容电阻式或者电容式触控模组，不管是戴劳保手套操作的机加工场景，还是需要精准触控的精密装配工位，都能通过更换前置模组实现适配，不需要改动整体的壳体结构。接口区域布置在壳体的下侧或者背部的下沉式槽位里，电源、通讯、视频接口都做了内凹设计，插上线缆之后插头不会突出壳体表面，嵌入式安装的时候不会和柜内的其他部件产生干涉，线缆的弯曲半径也能得到保证，避免长期弯折出现线芯断裂的问题。

　　在产线应用场景里，这类显示终端通常会和PLC、传感器、工业相机等设备联动，实时显示设备的运行转速、温度、产量计数、故障报警信息，操作人员不用凑近设备的运动部件，在控制柜前就能掌握整线的运行状态，遇到异常情况可以直接通过屏幕触控触发急停或者参数调整指令，大幅提升现场操作的安全性。针对不同的安装场景，这款结构的四个角都预留了标准的安装孔位，既可以从正面把设备推入控制柜的开孔，用侧边的卡扣锁紧固定，也可以通过背部的VESA标准孔位连接壁挂支架、悬臂支架，安装在设备的侧面或者操作工位的正前方，适配不同身高操作人员的视角需求，减少长期低头看屏产生的疲劳感。

　　结构设计的时候还考虑了散热需求，背部的平整区域可以贴附导热硅胶垫，把驱动板工作产生的热量传导到金属壳体上，通过整个壳体表面自然散热，不需要额外加装散热风扇，既减少了故障点，也避免了风扇转动带入粉尘到设备内部，适合长时间连续运行的工业场景。屏幕正面的保护面板采用和边框齐平的设计，没有凹凸的缝隙，日常清洁的时候可以直接用抹布擦拭表面的油污、灰尘，不会在边角位置积存污渍，符合车间现场的日常维护要求。边框的厚度经过反复校核，既保证了安装卡扣的固定强度，不会因为现场振动出现松脱，也尽可能压缩了非显示区域的宽度，让整体外观更简洁，同时在多屏拼接使用的时候，相邻屏幕之间的拼缝可以控制在很小的范围，适合大型监控中心的多屏布置需求。做三维建模的时候，所有的安装孔位、止口尺寸、定位槽的公差都按照通用工业配件的标准做了预留，结构工程师拿到模型之后可以直接根据自己的需求调整接口位置、安装孔距，不需要重新绘制整体的外形轮廓，能大幅缩短设计周期，也能避免自行建模出现的尺寸配合偏差，导致后期加工出来的壳体和屏幕模组、安装开孔不匹配的问题。
