ippon innova G2 1000后备式UPS设备结构

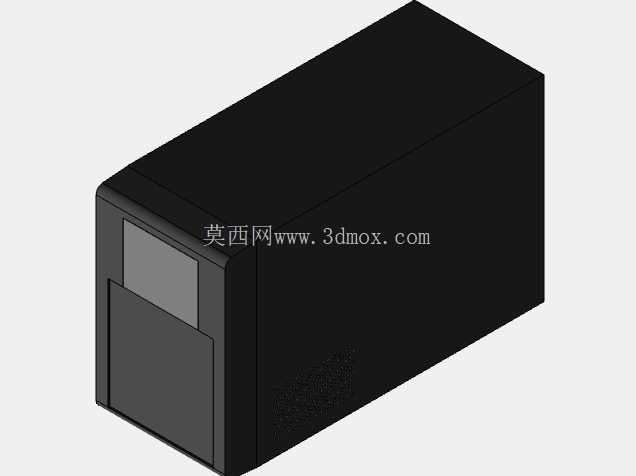

　　这款后备式不间断电源的三维结构，是面向桌面级办公、小型工作站供电保障场景做的结构还原，建模时优先还原了设备实际安装与摆放的边界约束，整体采用方正立式壳体布局，外壳做了一体化包覆设计，正面预留了状态显示区域与操作交互区，壳体边角做了小弧度倒角处理，避免安装搬运过程中出现锐边磕碰的问题。从实际使用场景来看，这类设备通常放置在桌面下方、机柜底层或者办公设备旁的闲置空间，所以建模时严格控制了整体长宽高比例，壳体宽度适配常规19英寸机柜的层板摆放余量，深度不会超出普通办公桌的侧边纵深，高度方向预留了顶部散热间隙，不会因为堆叠其他物品遮挡通风路径。

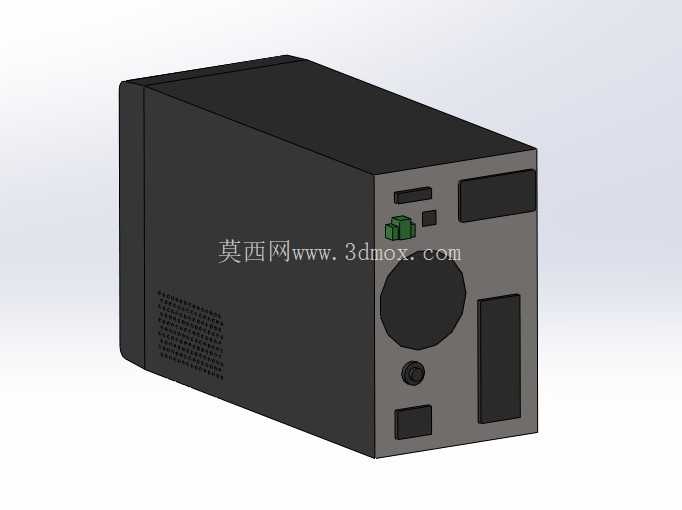

　　设备内部的结构分区在建模时也做了对应还原，靠近正面面板的区域预留了控制电路板、状态指示灯的安装位，中部腔体用来放置储能电池组，后部区域预留了市电输入接口、负载输出接口、散热通风的风道空间，壳体侧面做了隐藏式的散热格栅结构，既保证内部热量可以自然散出，又不会让大颗粒灰尘直接落入设备内部。从功能特性对应的结构设计来看，这款设备的壳体采用上下扣合加侧边卡扣的装配方式，不需要额外的外露固定螺丝就能完成壳体的组装，后期维护更换电池时，只需要拆开正面的面板盖板就能接触到内部电池仓，不需要完全拆解整个外壳，大幅降低了日常维护的操作难度。

　　正面的交互区域做了下沉式设计，操作按键不会突出壳体平面，避免搬运过程中误触开关，状态显示窗采用半透明磨砂材质，既可以清晰看到内部指示灯的工作状态，又不会因为强光直射产生反光干扰用户判断设备运行状态。建模过程中对安装边界的把控完全贴合实际使用需求，底部预留了四个防滑脚垫的安装位，脚垫高度控制在5毫米左右，既可以让设备底部和摆放平面留出通风间隙，又不会因为脚垫过高导致设备整体重心上移，出现意外触碰后倾倒的问题。后部的接口区域做了内凹设计，插头插入后不会突出设备背部平面，设备贴墙摆放时不会挤压线材导致接口松动，同时接口旁预留了理线卡扣的安装位，可以将输入输出线材固定在壳体背部，避免线材拖拽导致接口松脱。

　　从结构设计思路来看，整个模型没有做多余的异形结构，所有曲面和倒角都服务于实际装配与使用需求，壳体的壁厚控制在2毫米，兼顾了结构强度与整体重量控制，内部的电池仓做了限位筋设计，电池放入后不会因为设备移动出现窜动，控制板安装位预留了螺丝柱高度，保证电路板和壳体之间留出足够的走线空间，避免线材被挤压破损。这类后备式电源主要用来给桌面电脑、小型网络设备提供短时断电保护，市电正常时设备处于旁路供电状态，同时给内部电池浮充，市电中断时可以在毫秒级时间内切换到电池逆变输出，避免设备突然断电导致的数据丢失、硬件损坏问题，对应的结构设计也完全匹配这种使用定位，没有做多余的冗余功能结构，整体紧凑可靠，适合小空间场景下的供电保障使用。建模时还考虑了不同装配环节的公差配合，扣合结构的预留间隙控制在0.2毫米，既保证装配时可以顺利扣合，又不会出现装配后壳体松动异响的问题，面板和主体的配合面做了错位止口设计，避免灰尘从配合缝隙进入设备内部。
