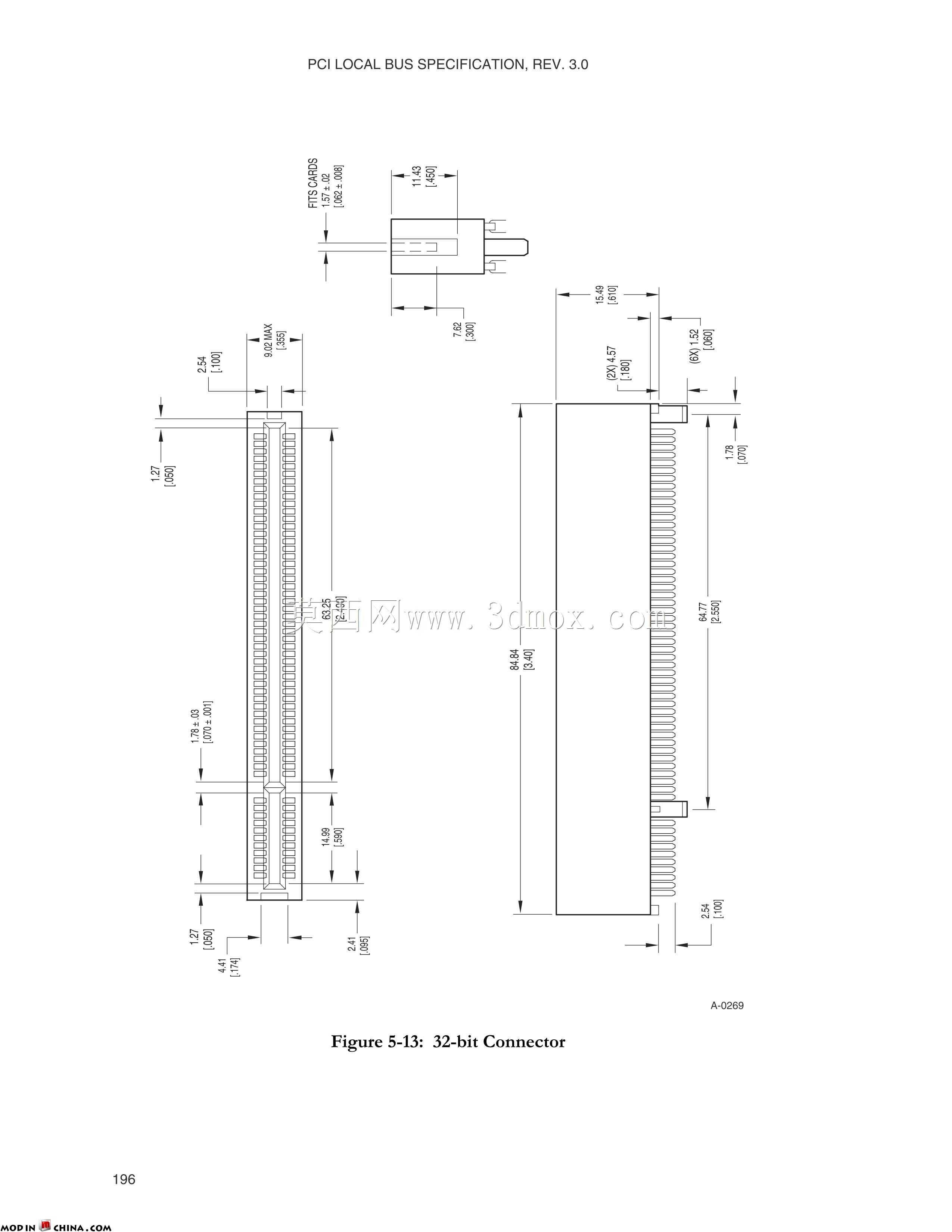

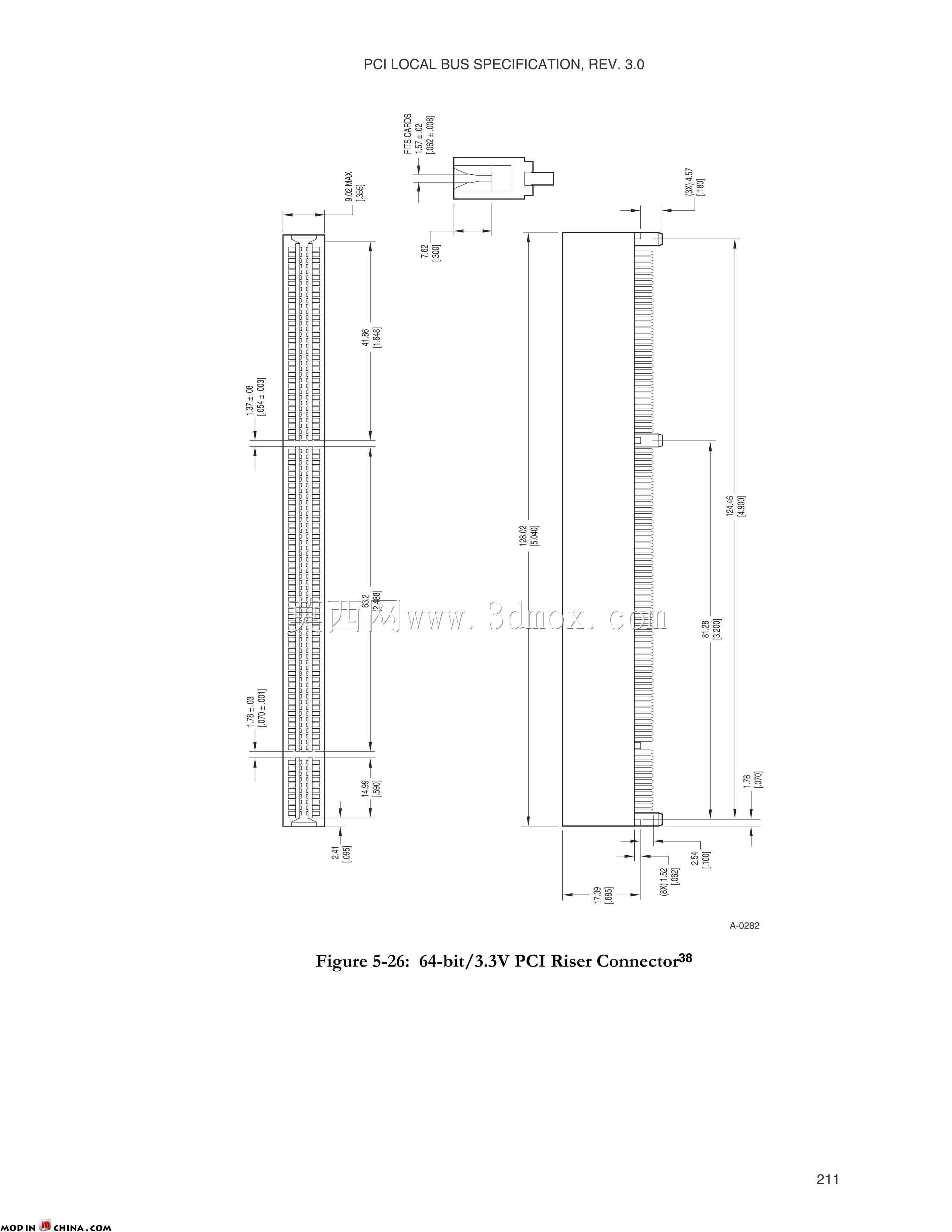

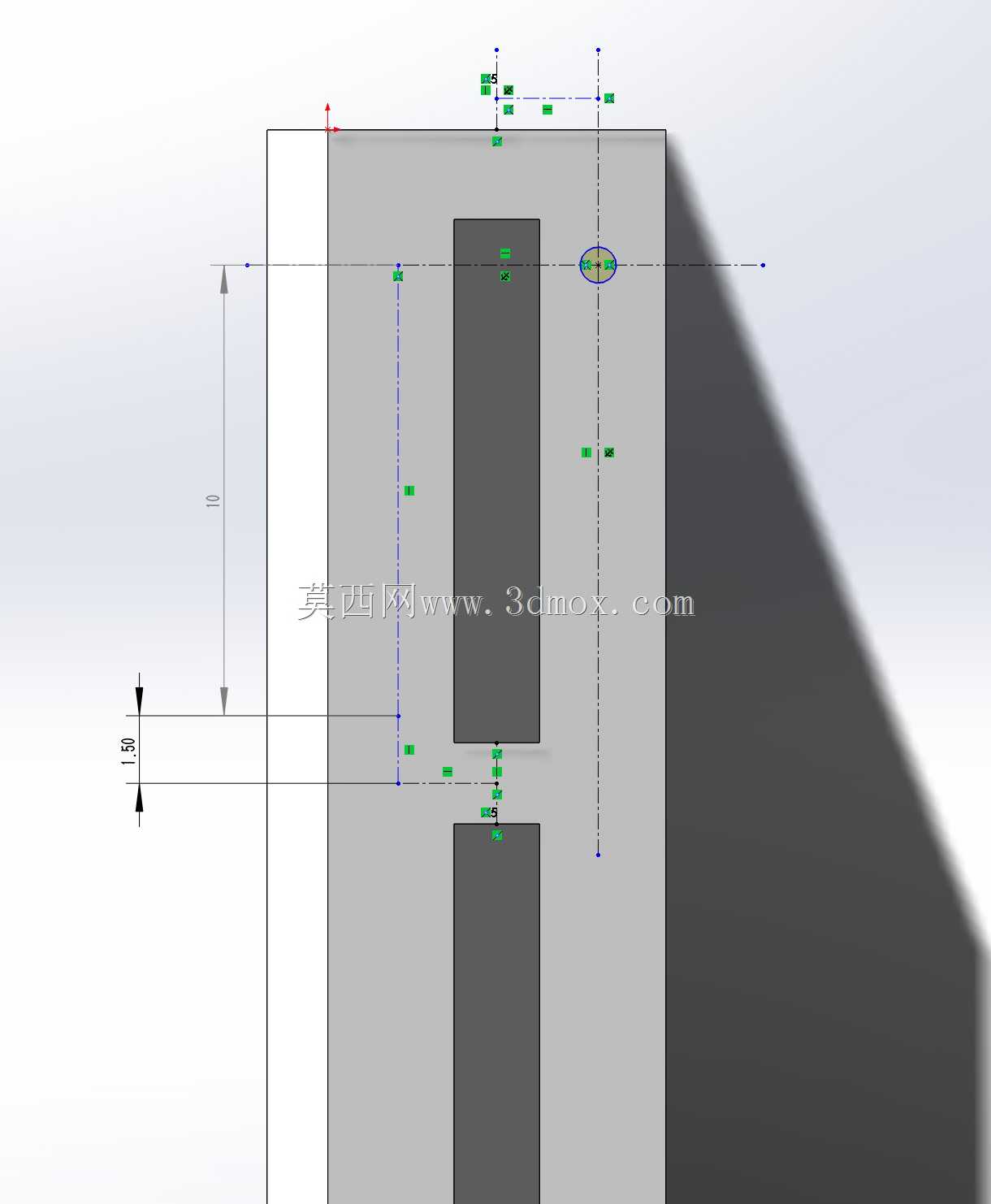

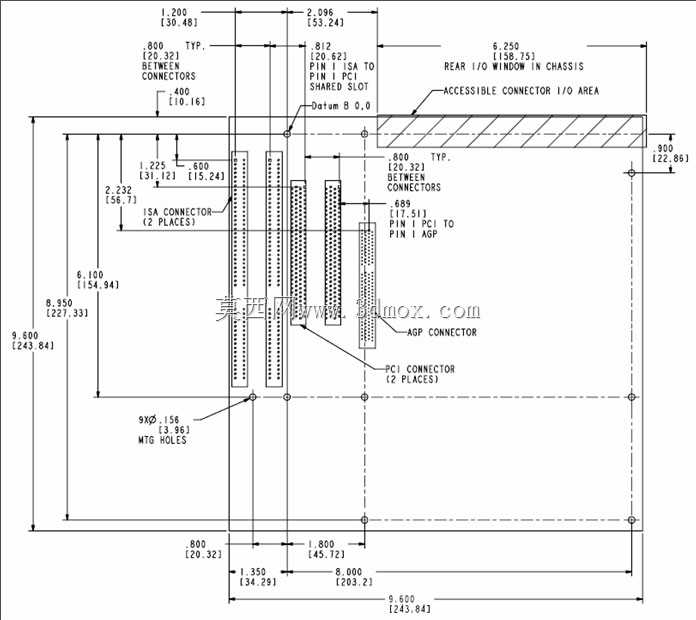

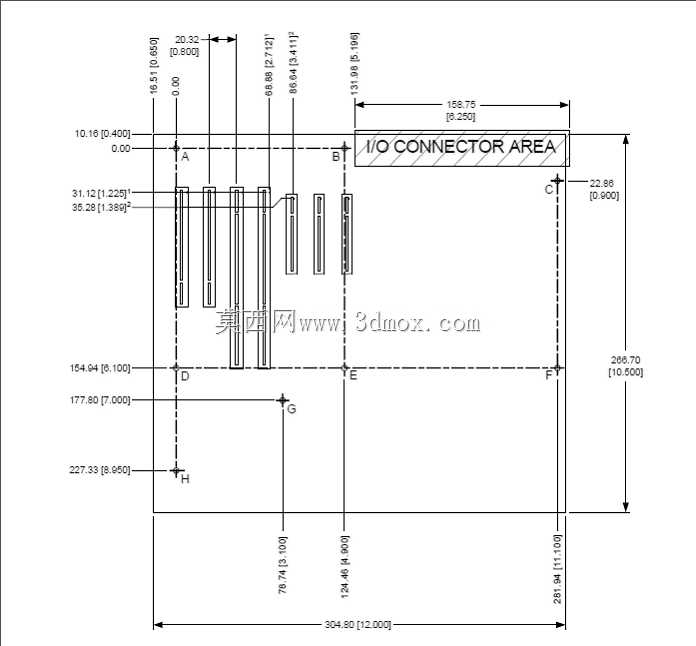

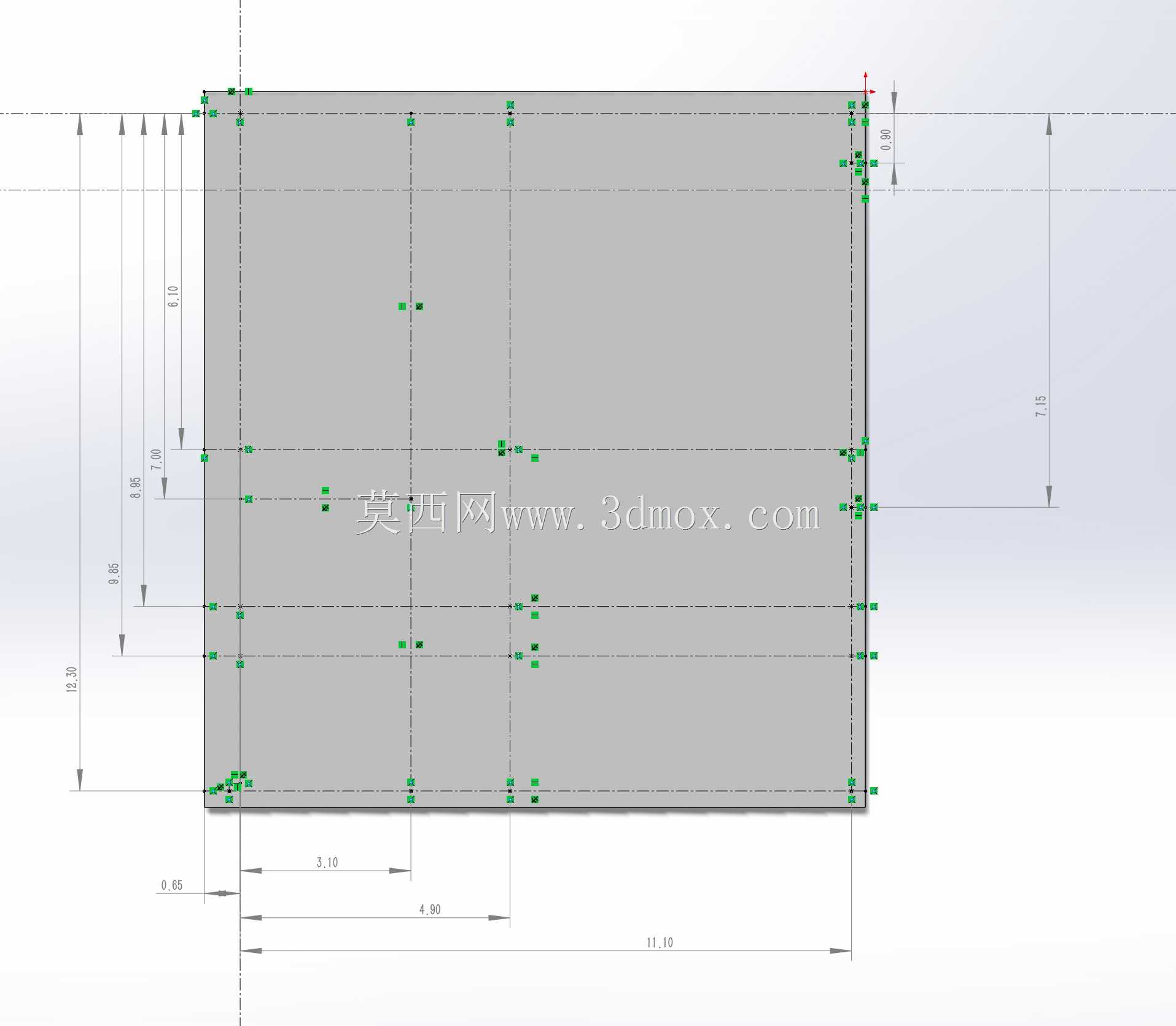

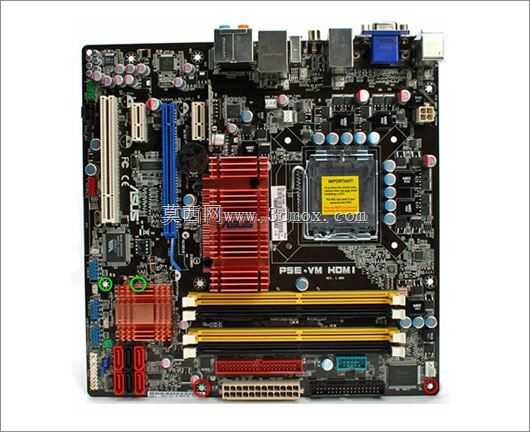

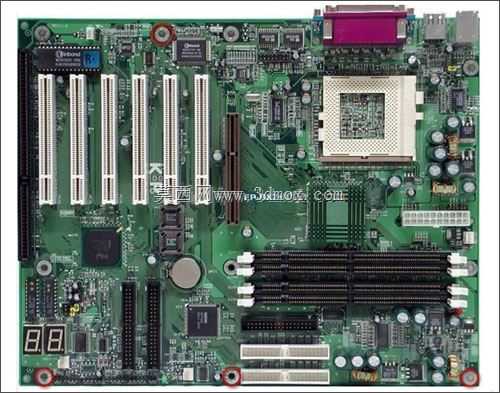

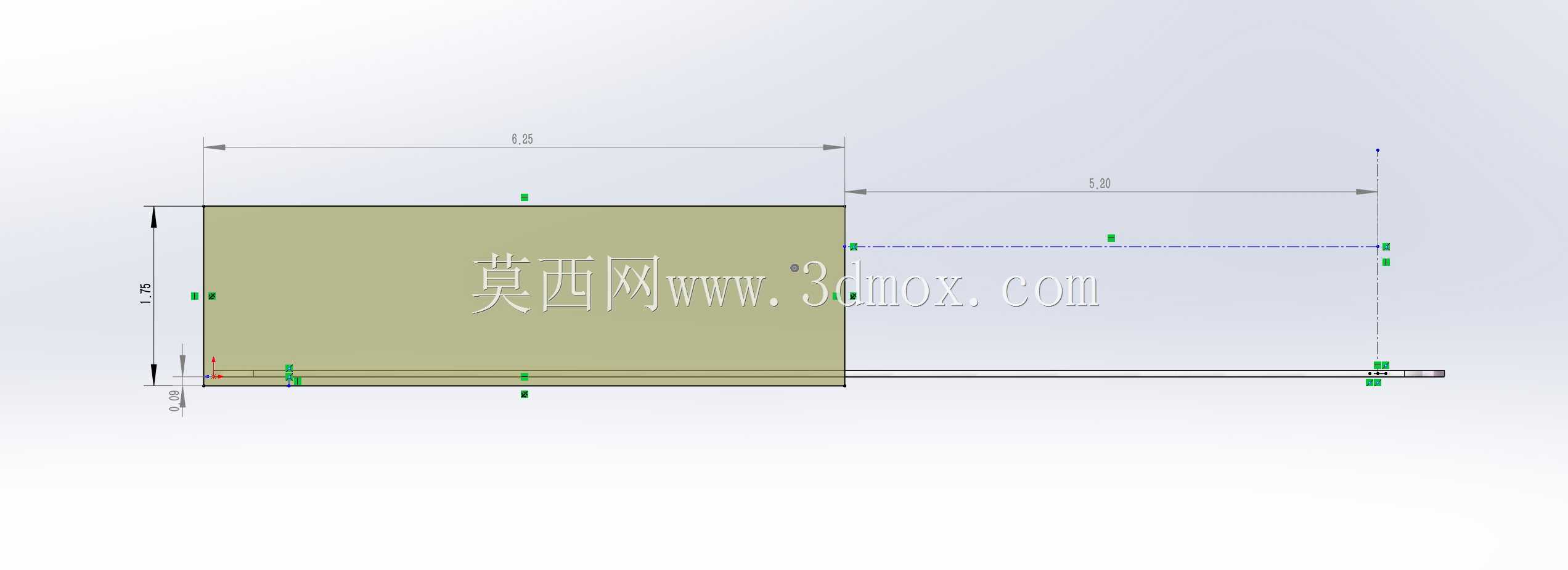

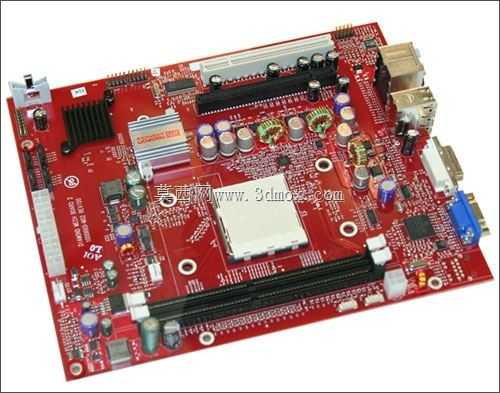

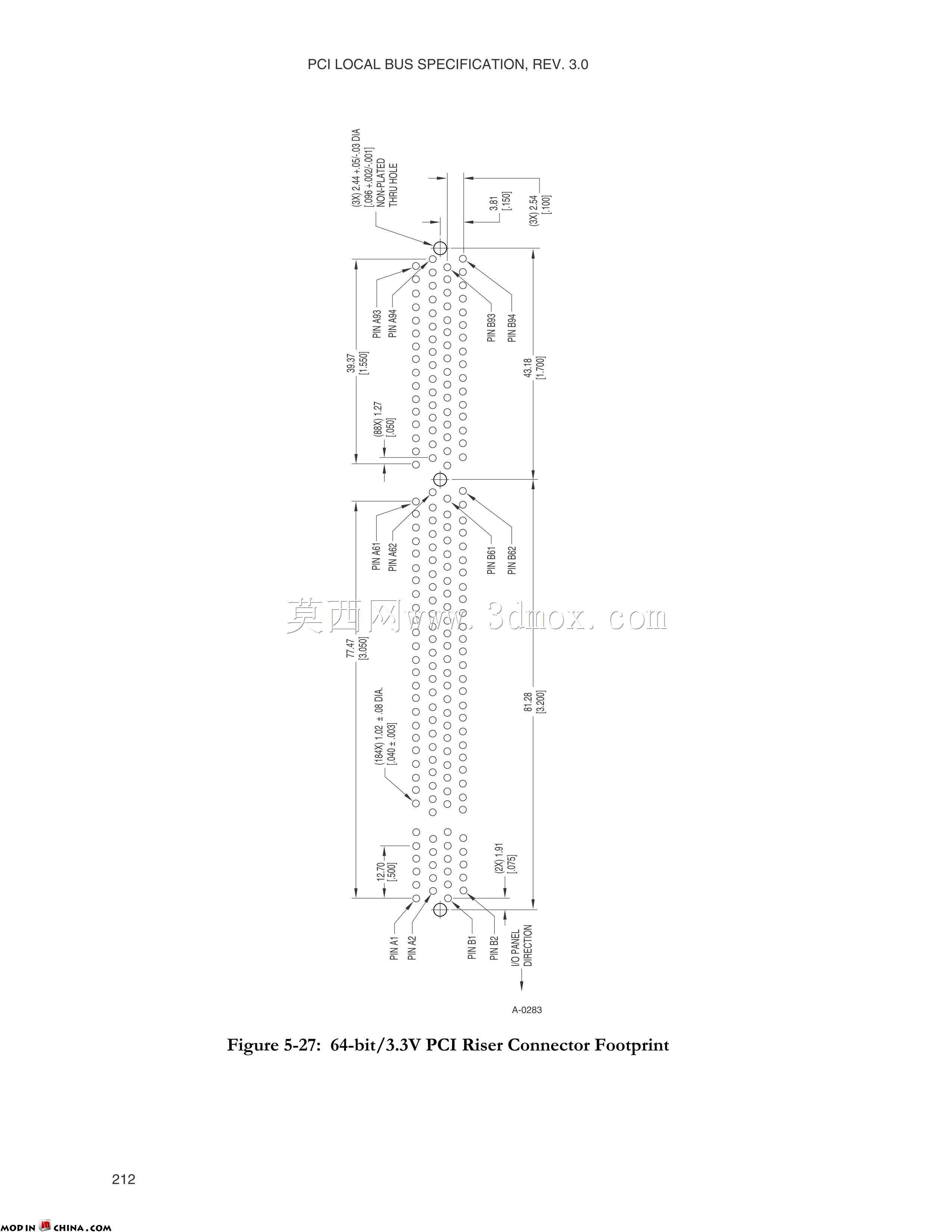

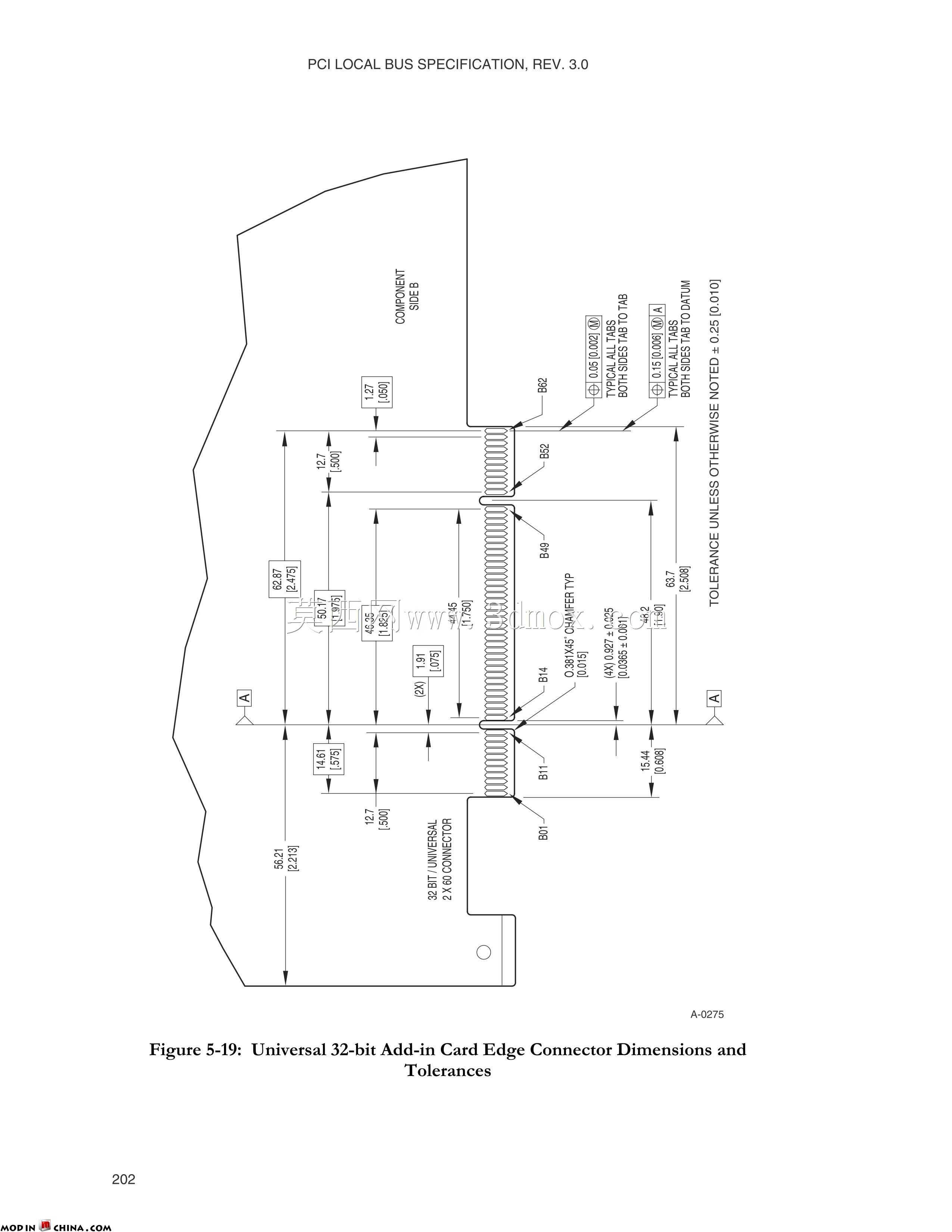

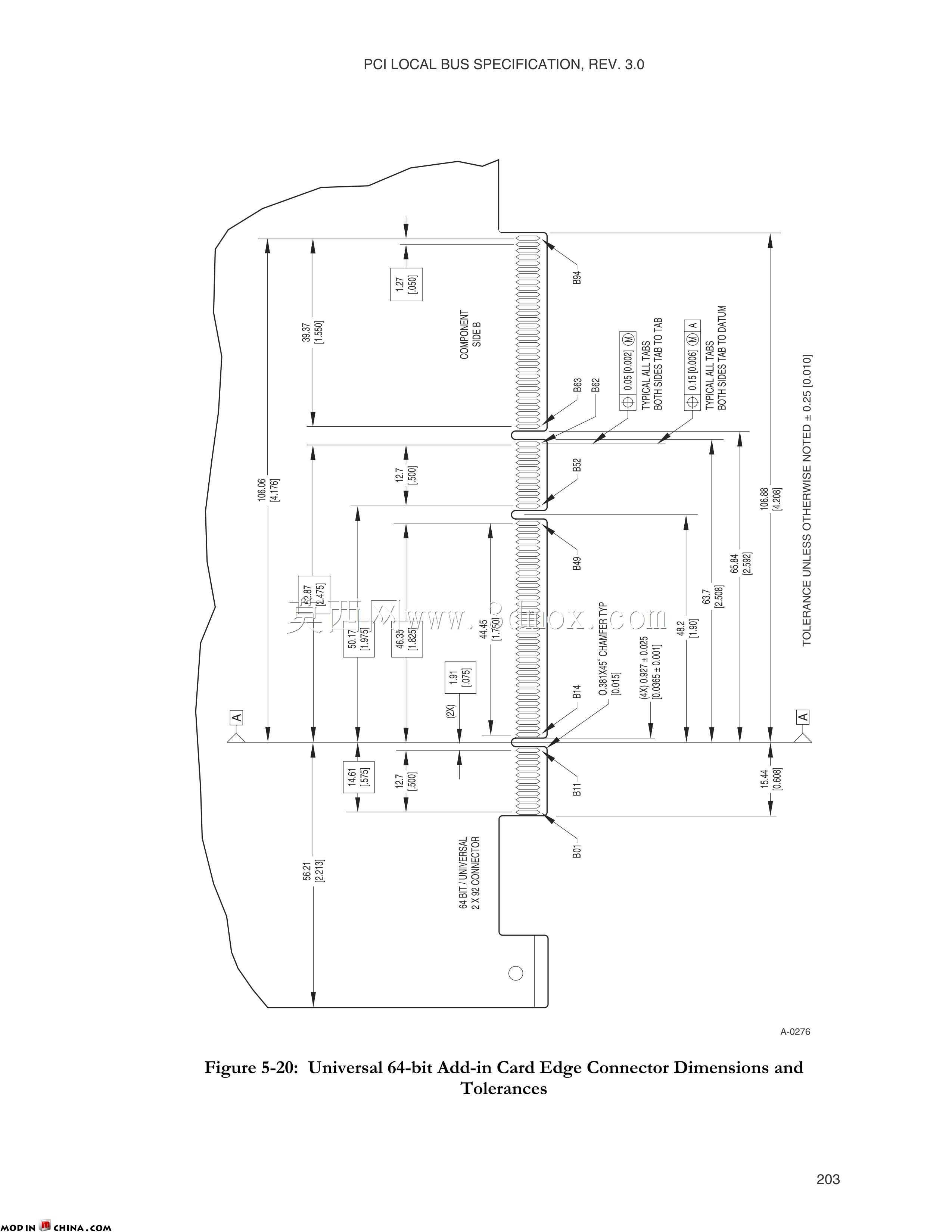

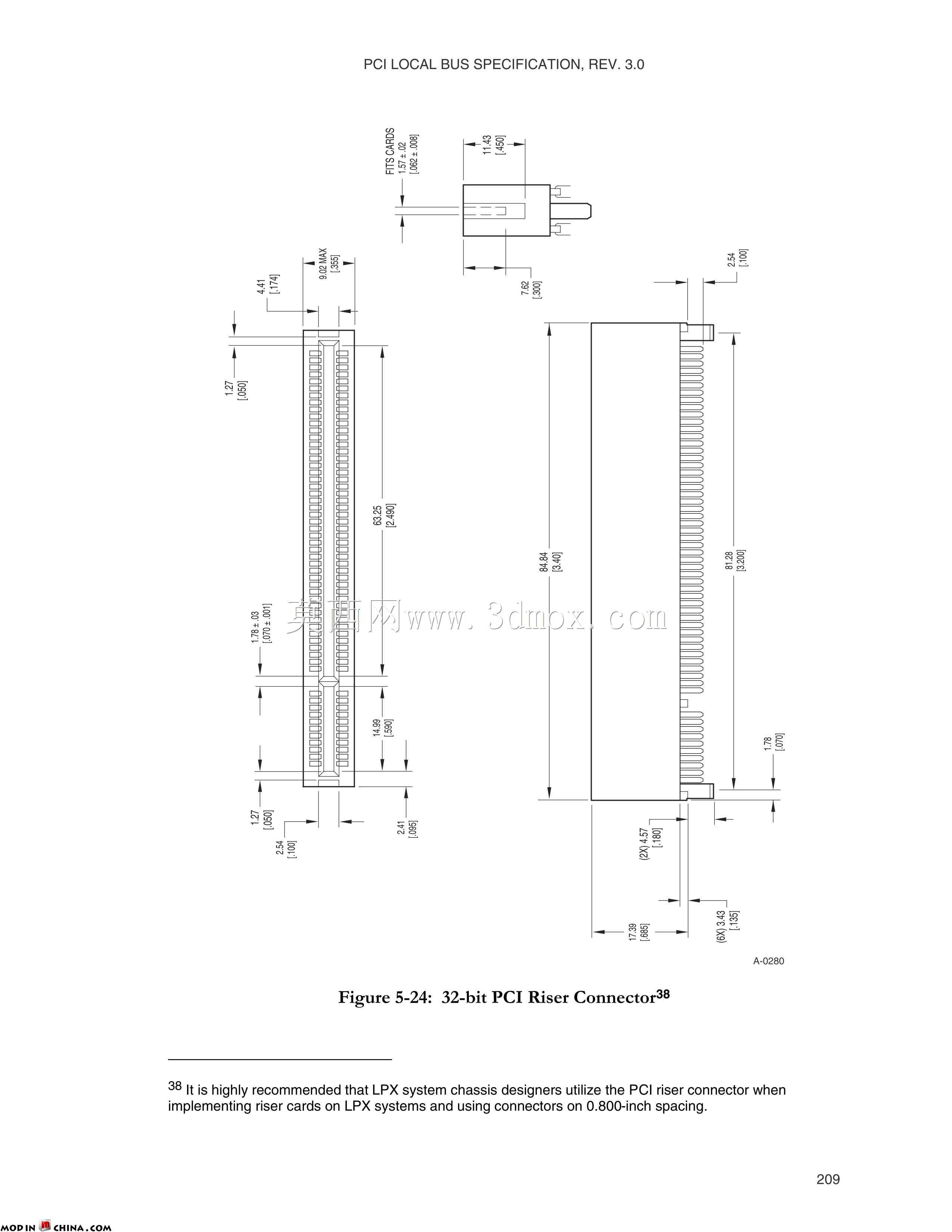

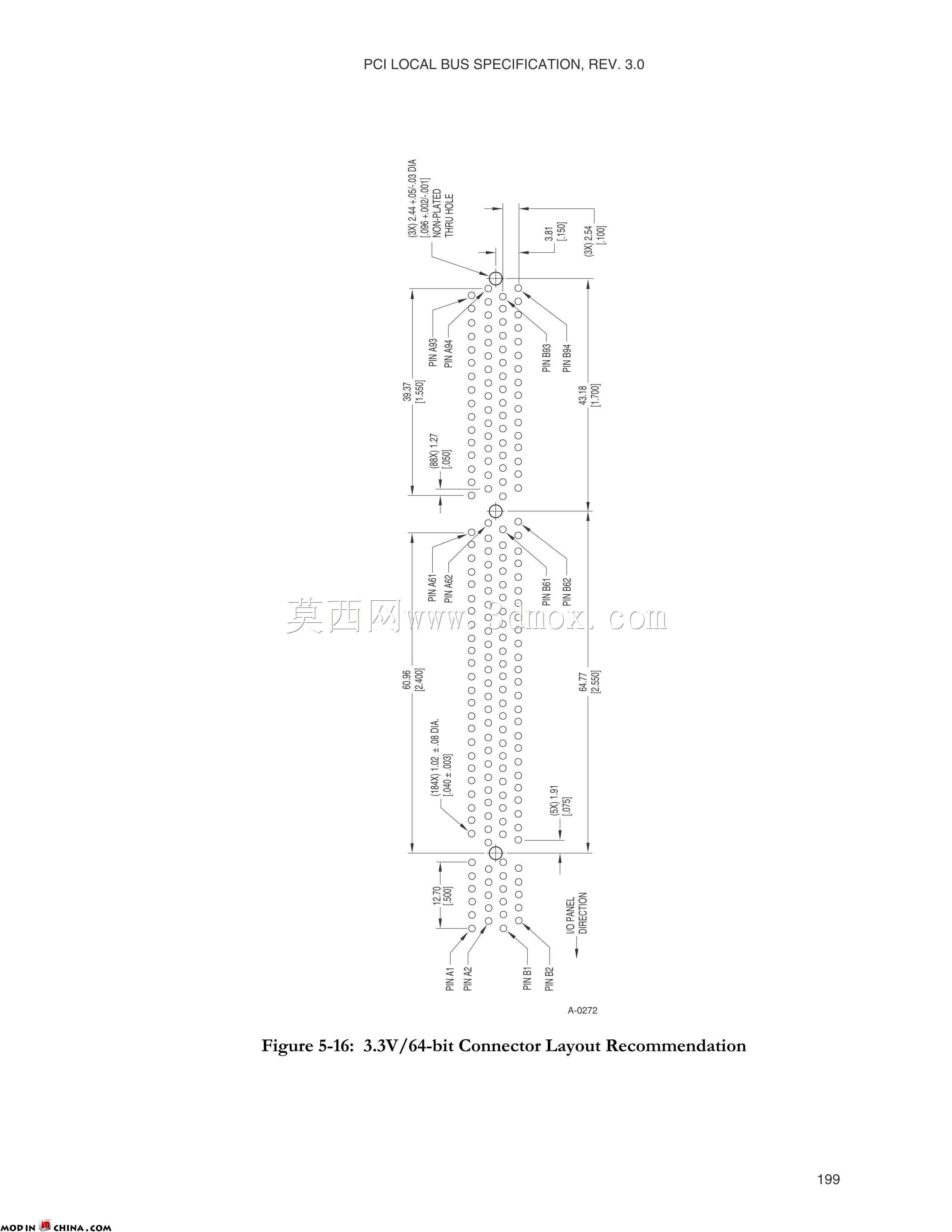

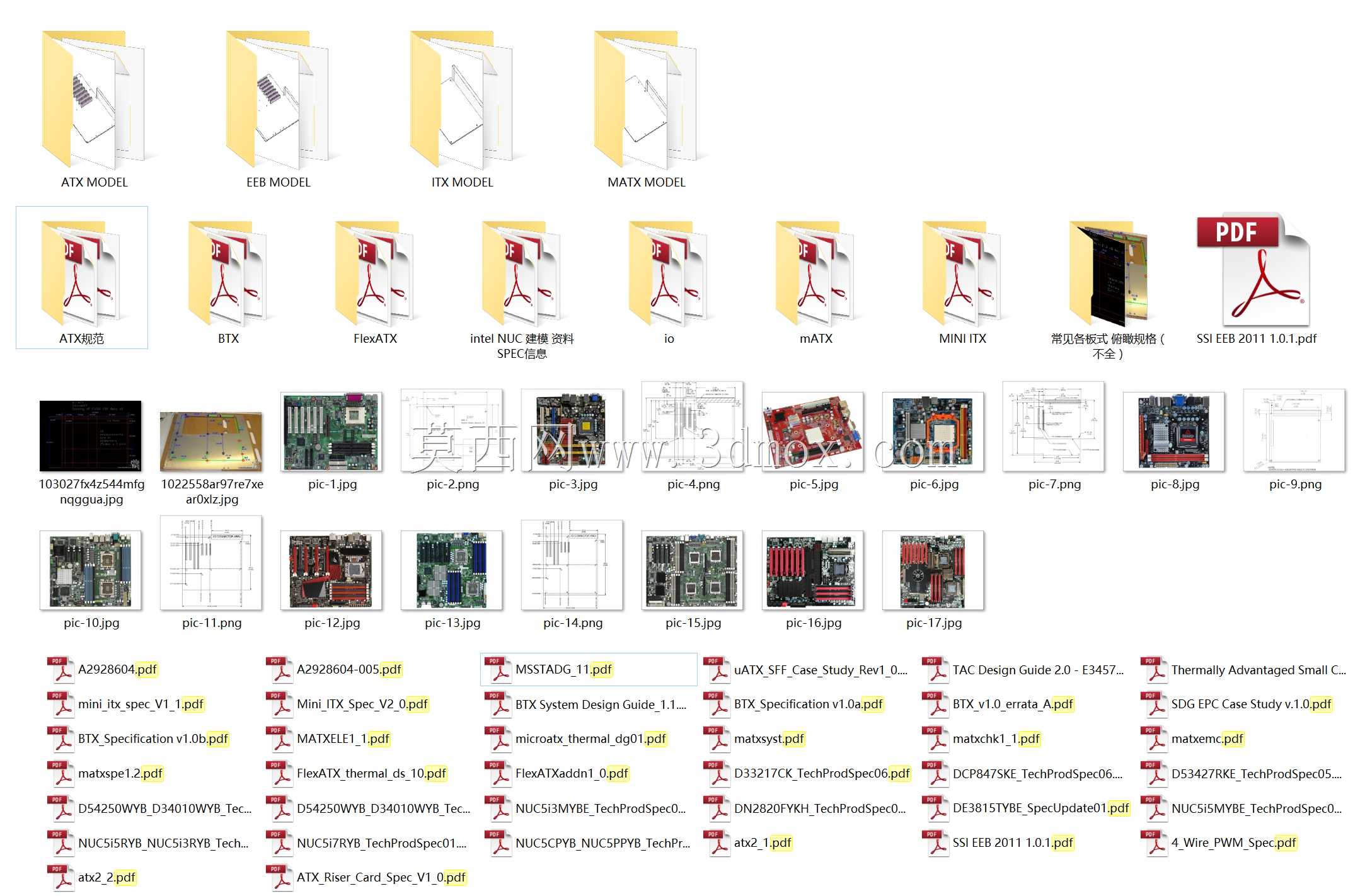

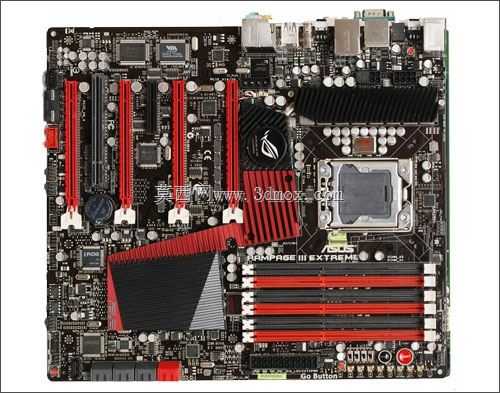

在计算机硬件结构设计、机箱适配开发、工业控制设备集成的工作场景中,主板的安装边界尺寸是所有结构匹配工作的核心基准,不同规格主板的孔位、接口预留、PCI-E扩展区域的尺寸偏差,会直接导致机箱安装干涉、扩展卡无法插接、走线空间不足等实际工程问题。这套建模内容覆盖ITX、MATX、ATX、EEB四类主流主板规格,建模过程中完全剔除了主板上冗余的元器件细节,仅保留核心的外形轮廓、安装孔位坐标、PCI-E插槽的位置边界、侧边接口的突出尺寸,所有尺寸基准均对应公开的主板规范文本,从Mini-ITX的小尺寸紧凑规格,到双路服务器用EEB主板的大尺寸版型,每类版型的安装孔位公差、板边到孔位的距离、PCI-E插槽距离主板边缘的尺寸都做了精准对齐,避免结构设计时出现孔位错位的问题。

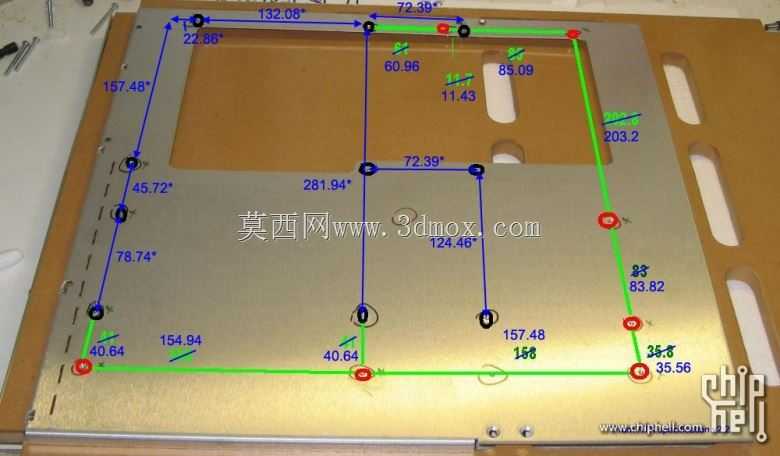

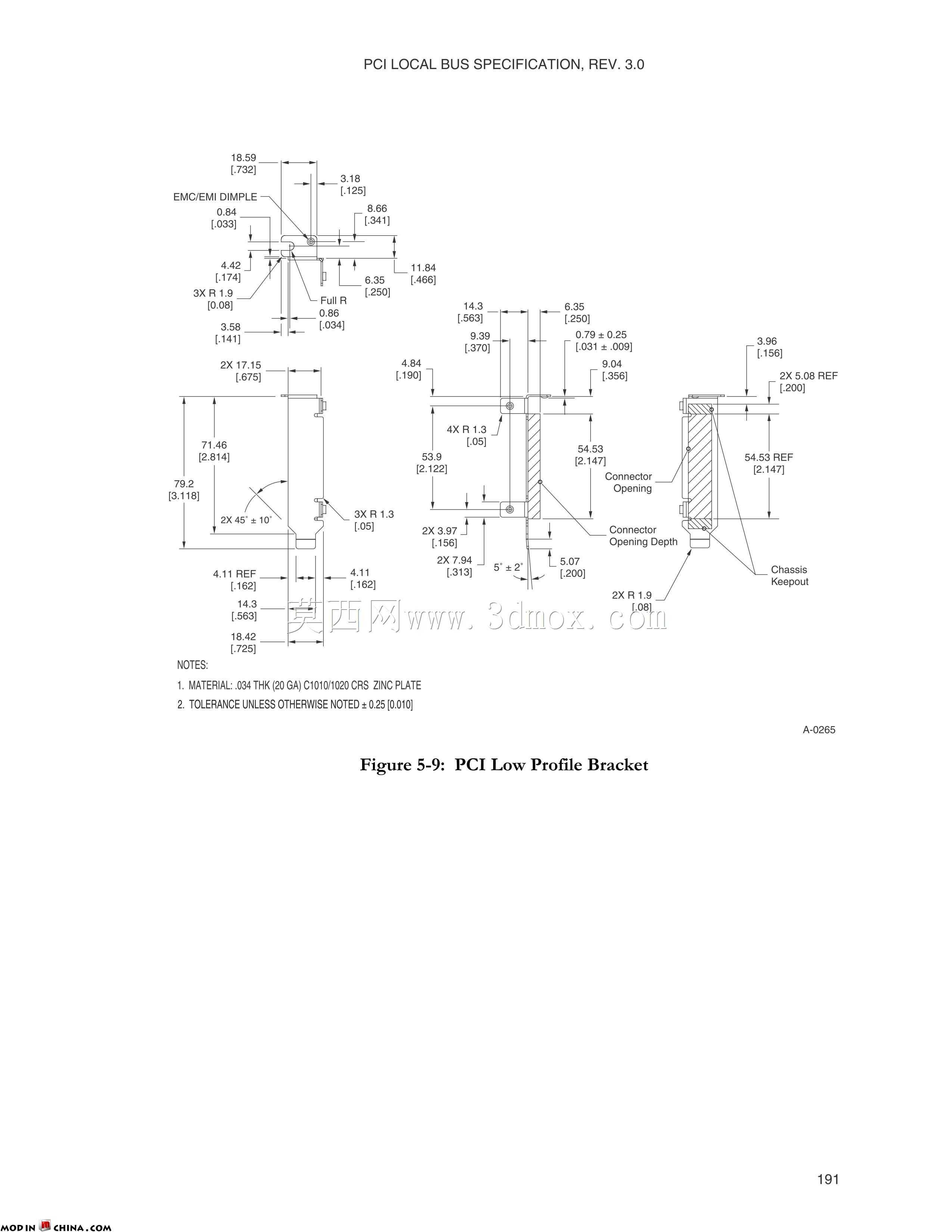

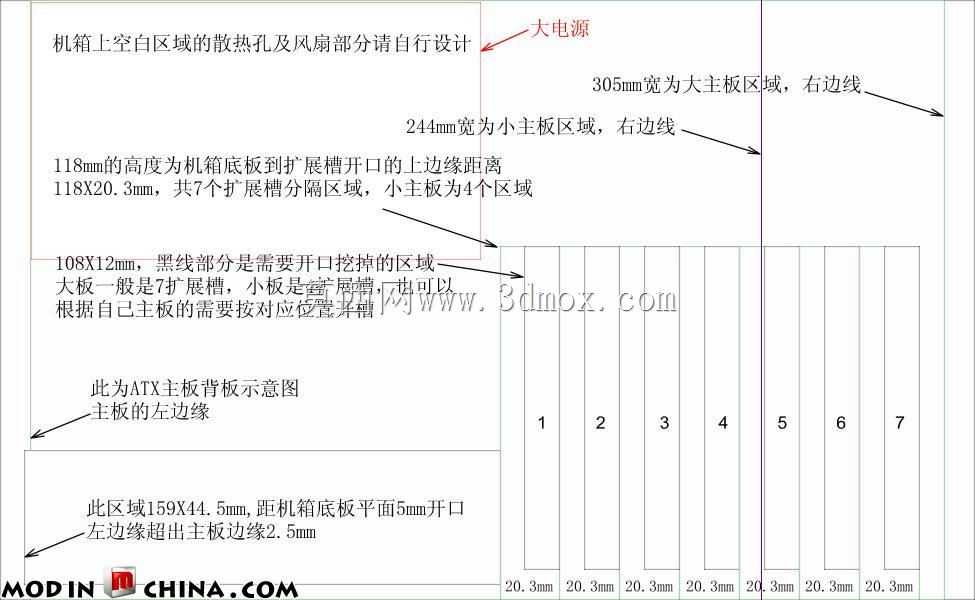

做机箱结构设计时,很多工程师会遇到参考资料不全的问题,要么是主板实物测量存在公差,要么是零散的规格文档缺少直观的三维参照,这套轻量化模型刚好可以作为结构匹配的基准件,导入装配环境后就能直接校验机箱内部的主板安装柱位置是否匹配,PCI-E扩展槽对应的机箱挡板开孔是否对齐,CPU散热区域的预留高度是否和主板CPU插座位置冲突,内存插槽上方的空间是否能满足 tall 版内存的安装需求,SATA接口、主板供电接口的位置是否会和机箱内部的走线梁、硬盘架产生干涉。

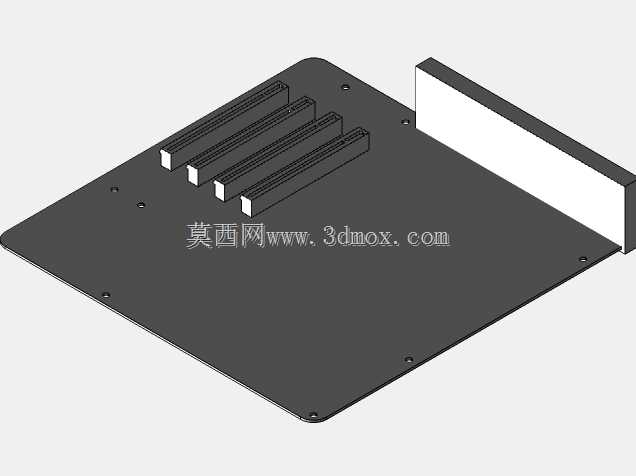

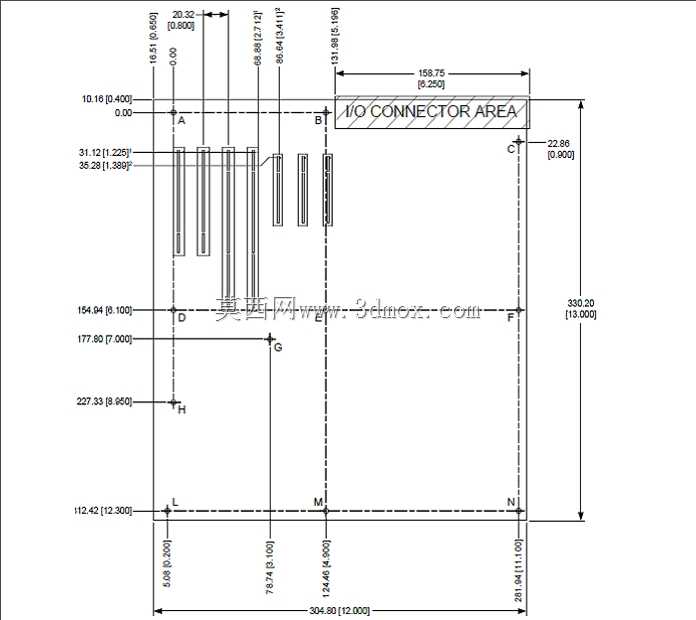

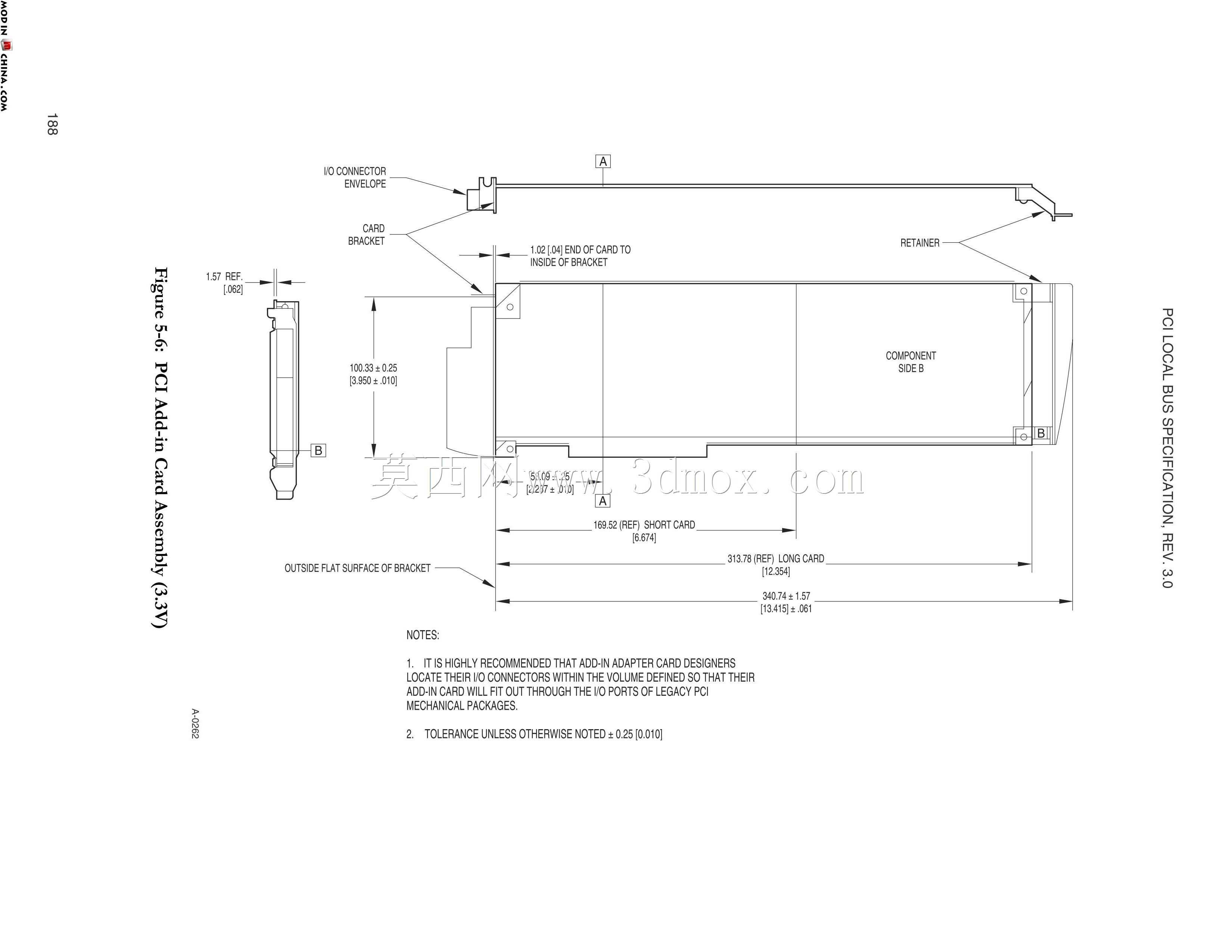

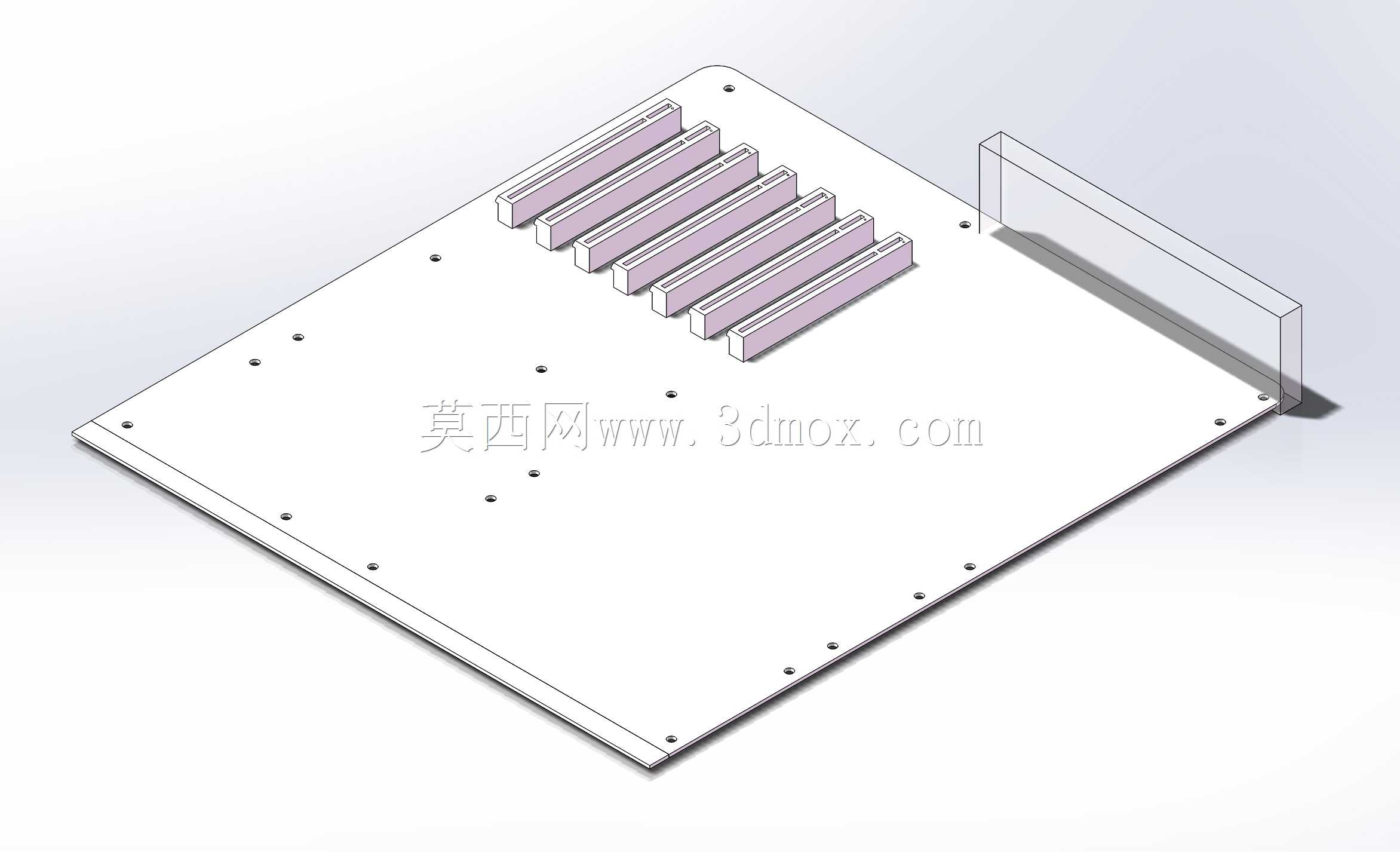

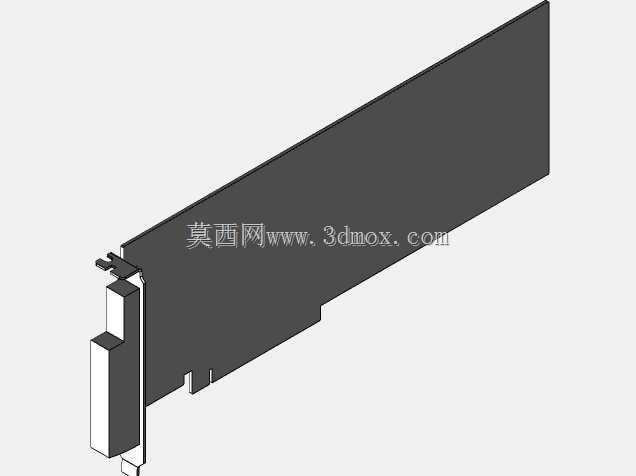

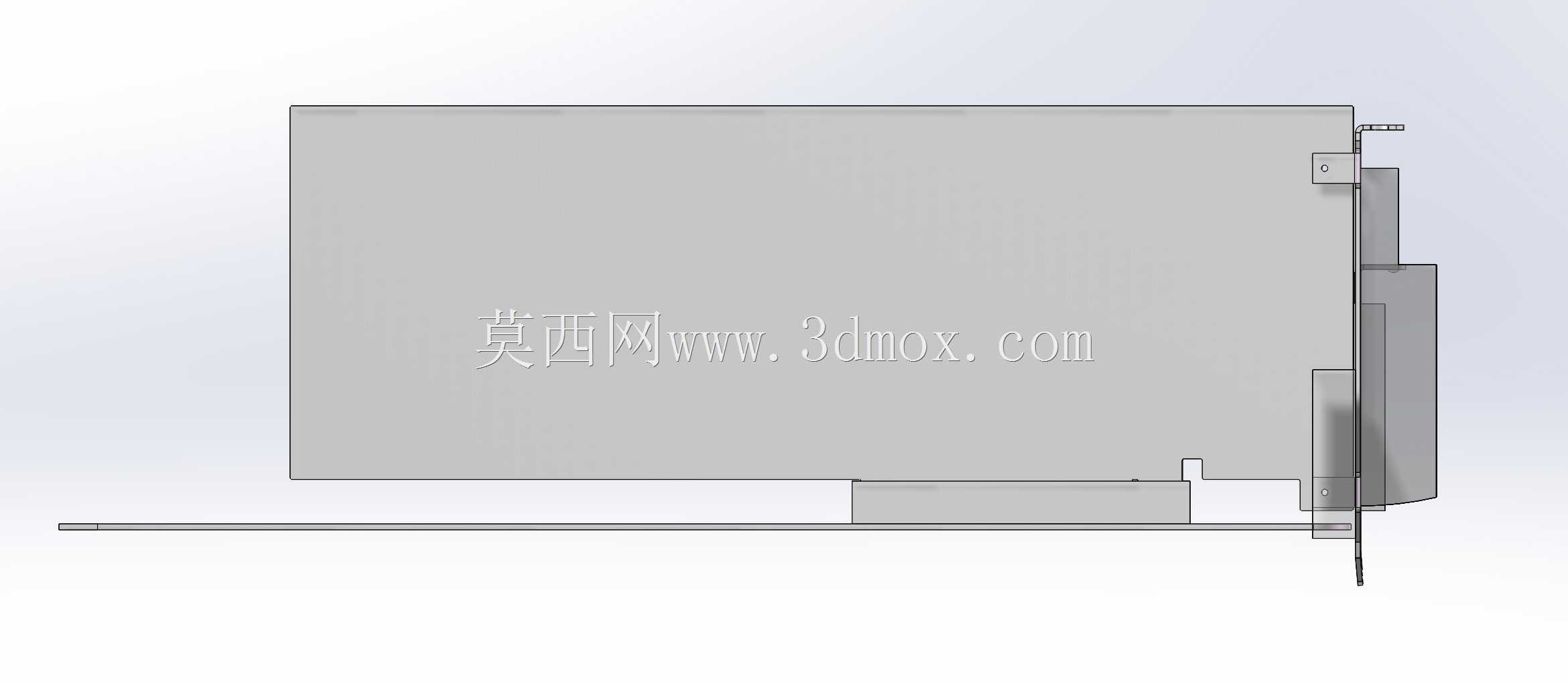

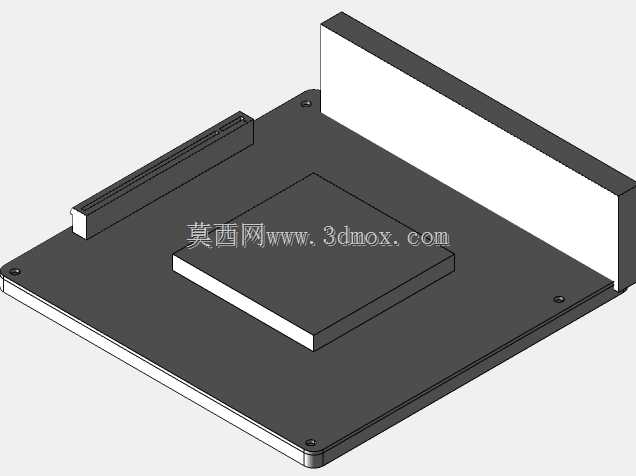

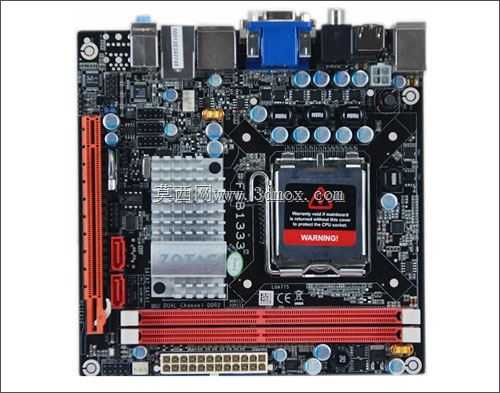

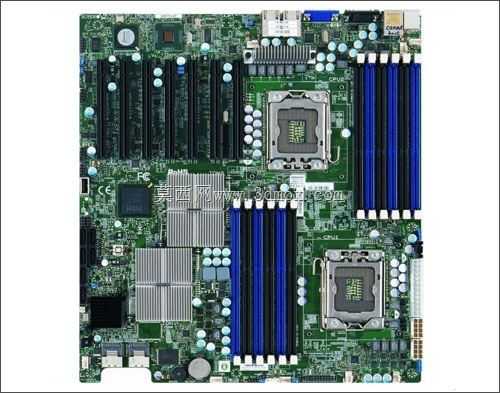

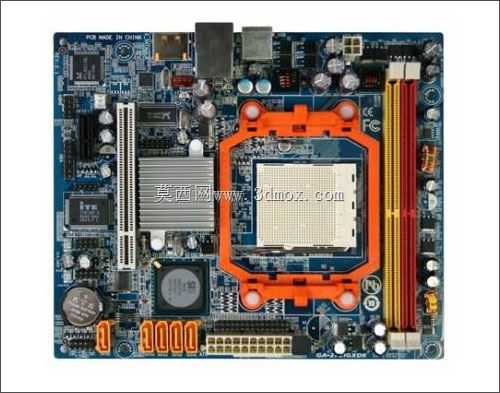

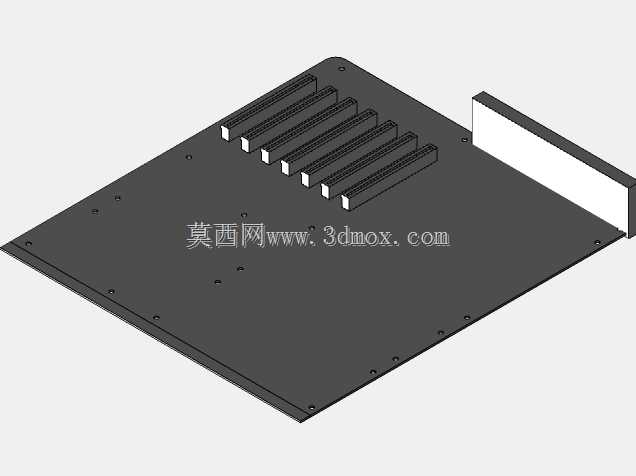

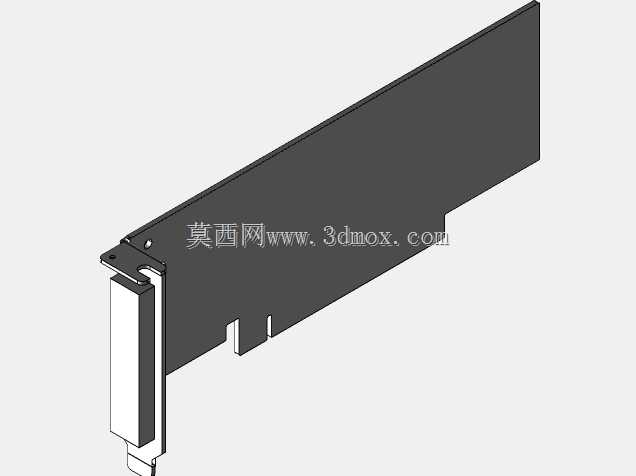

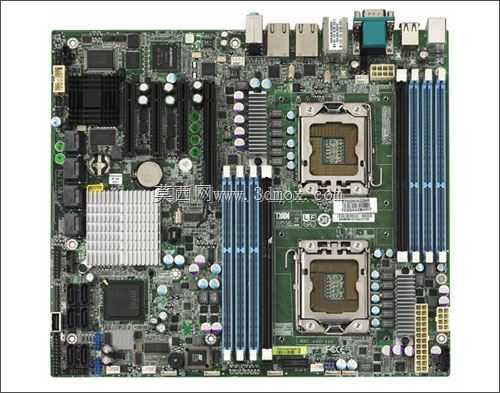

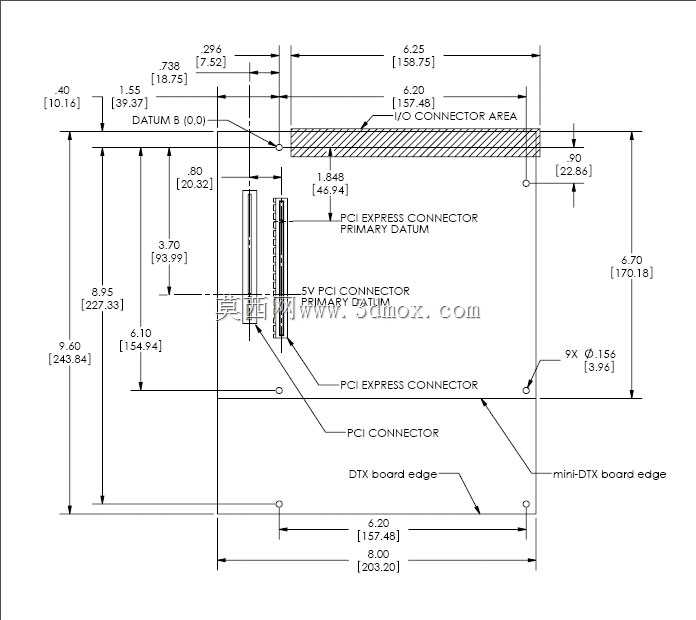

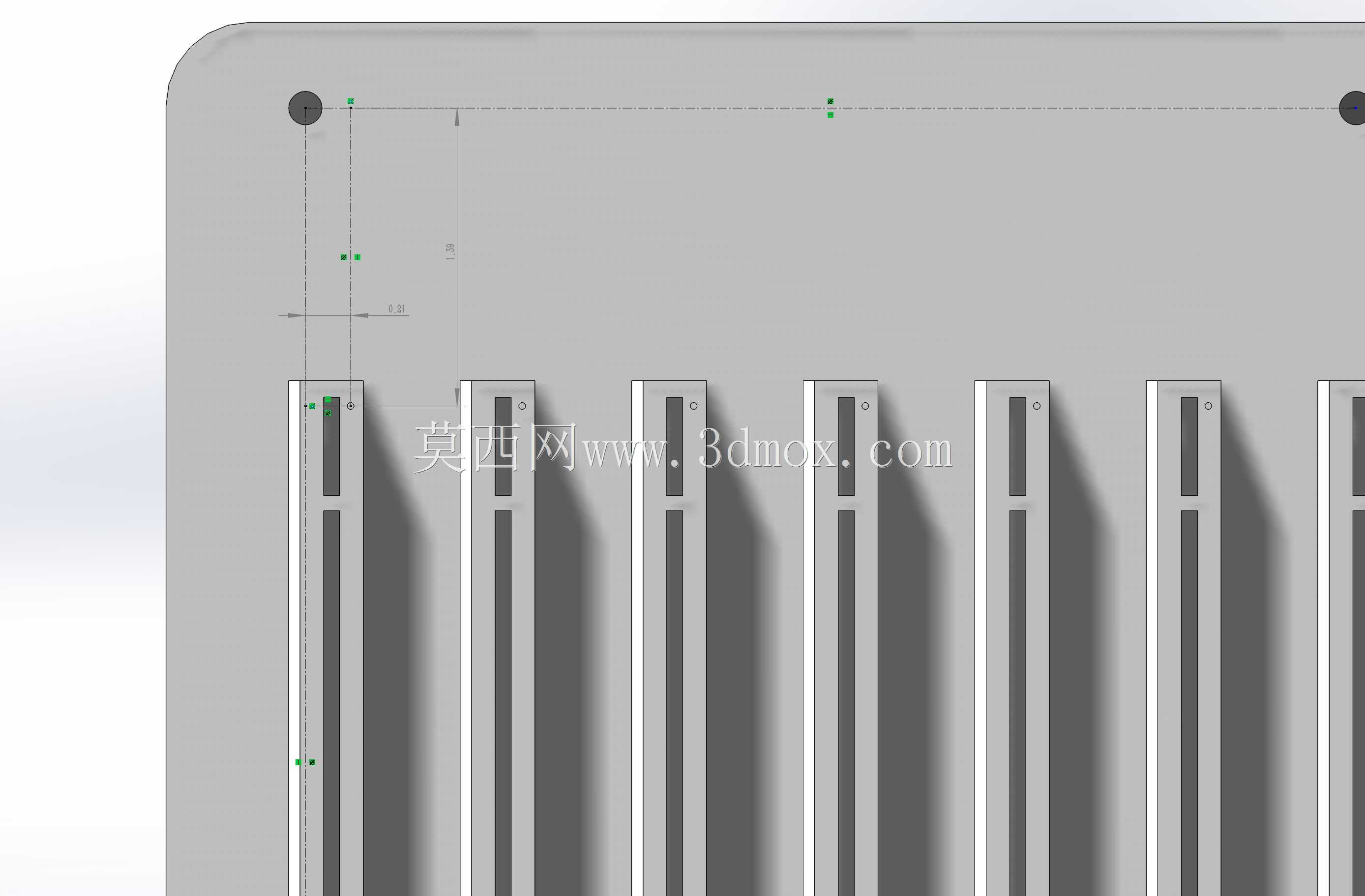

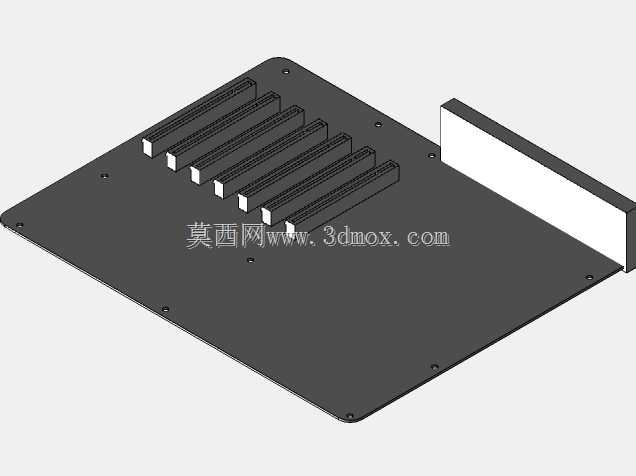

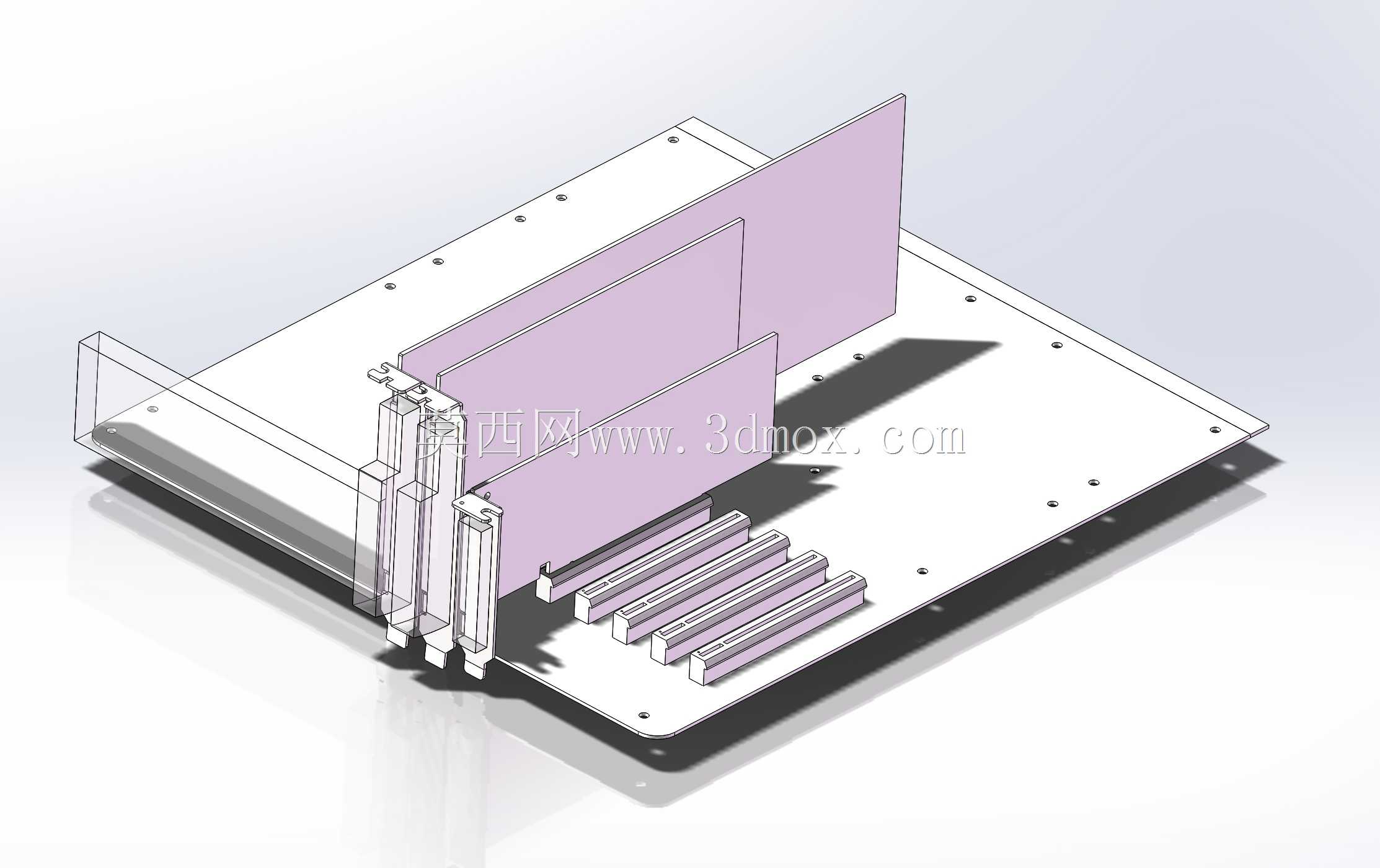

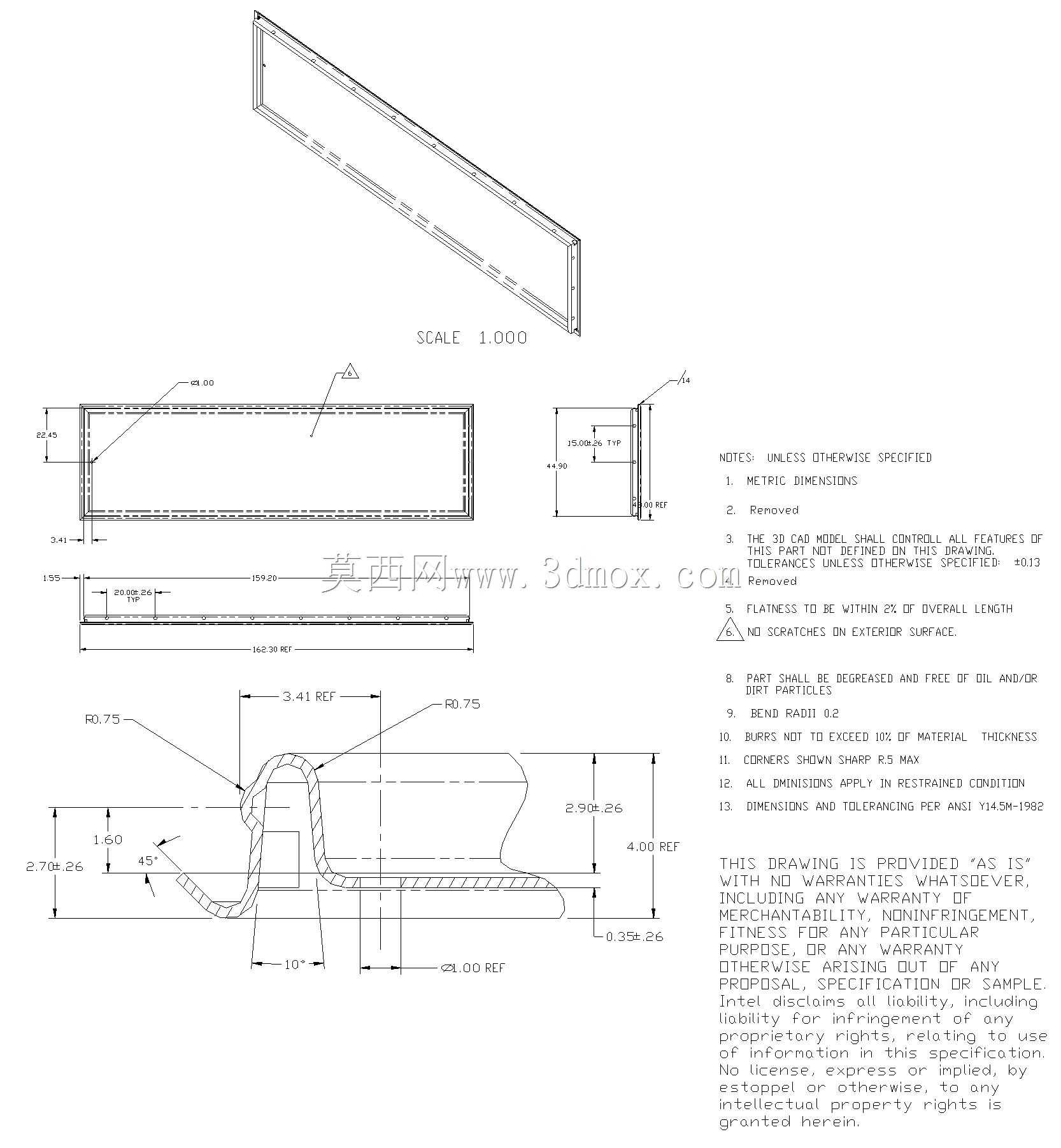

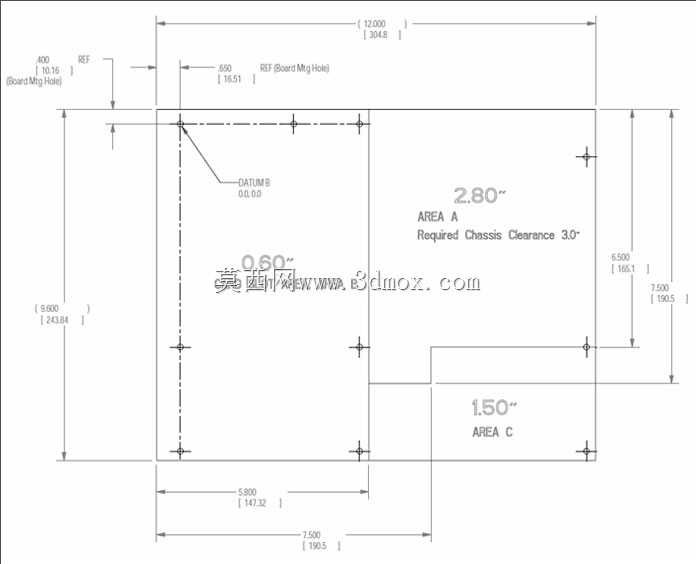

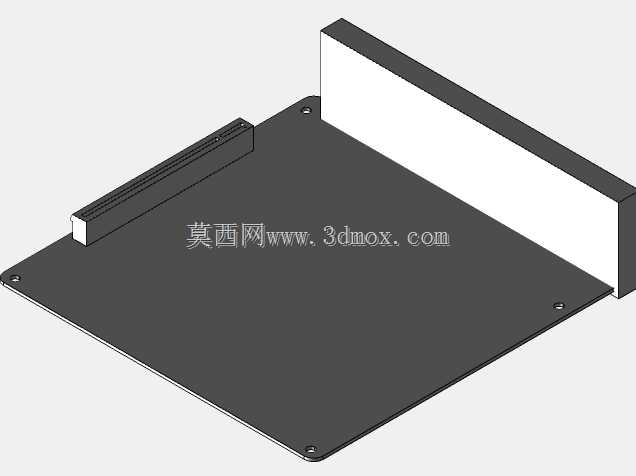

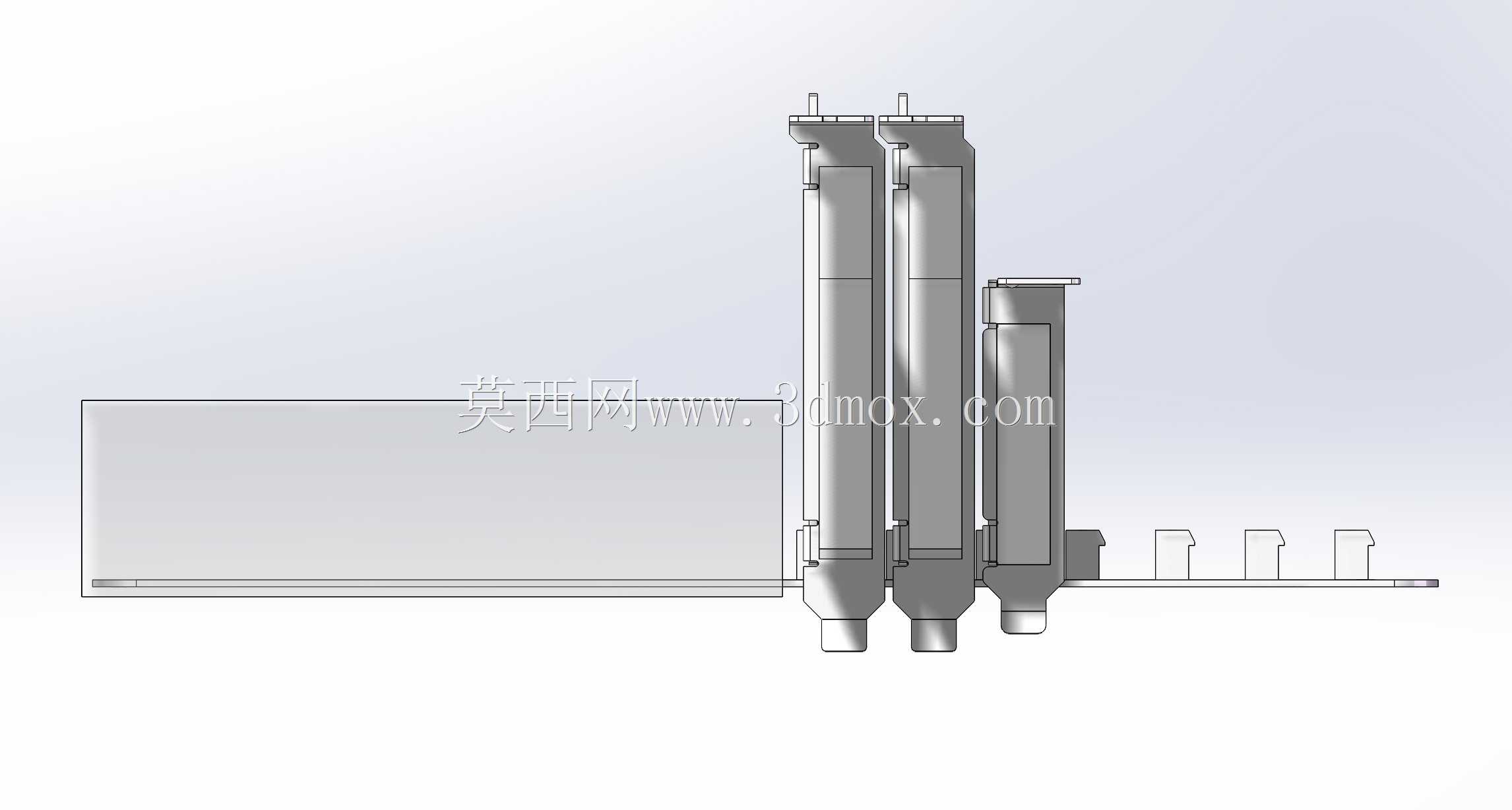

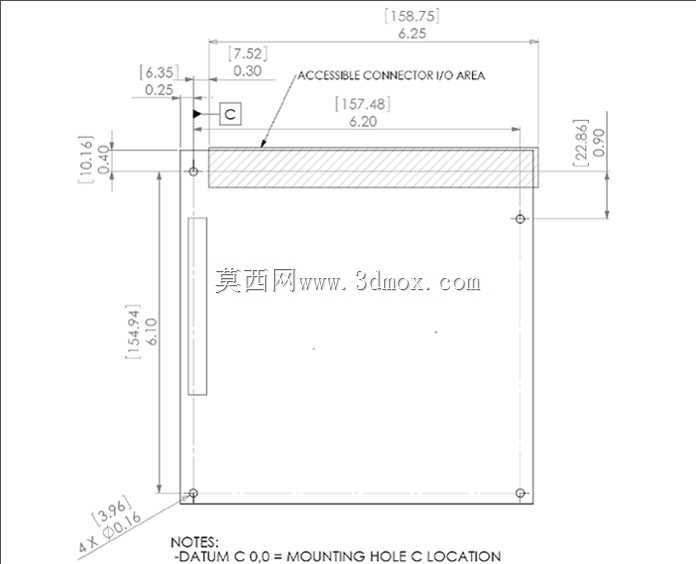

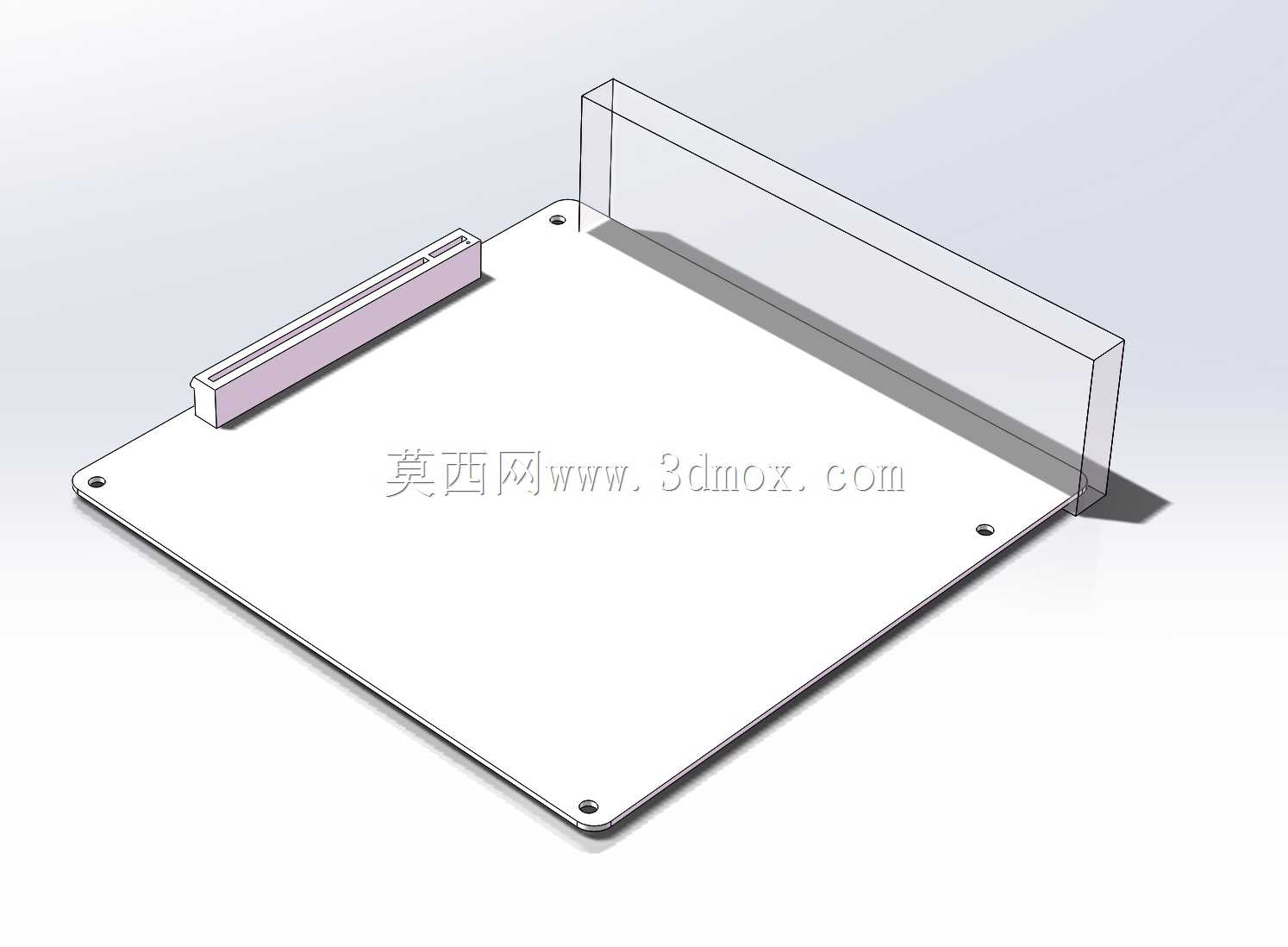

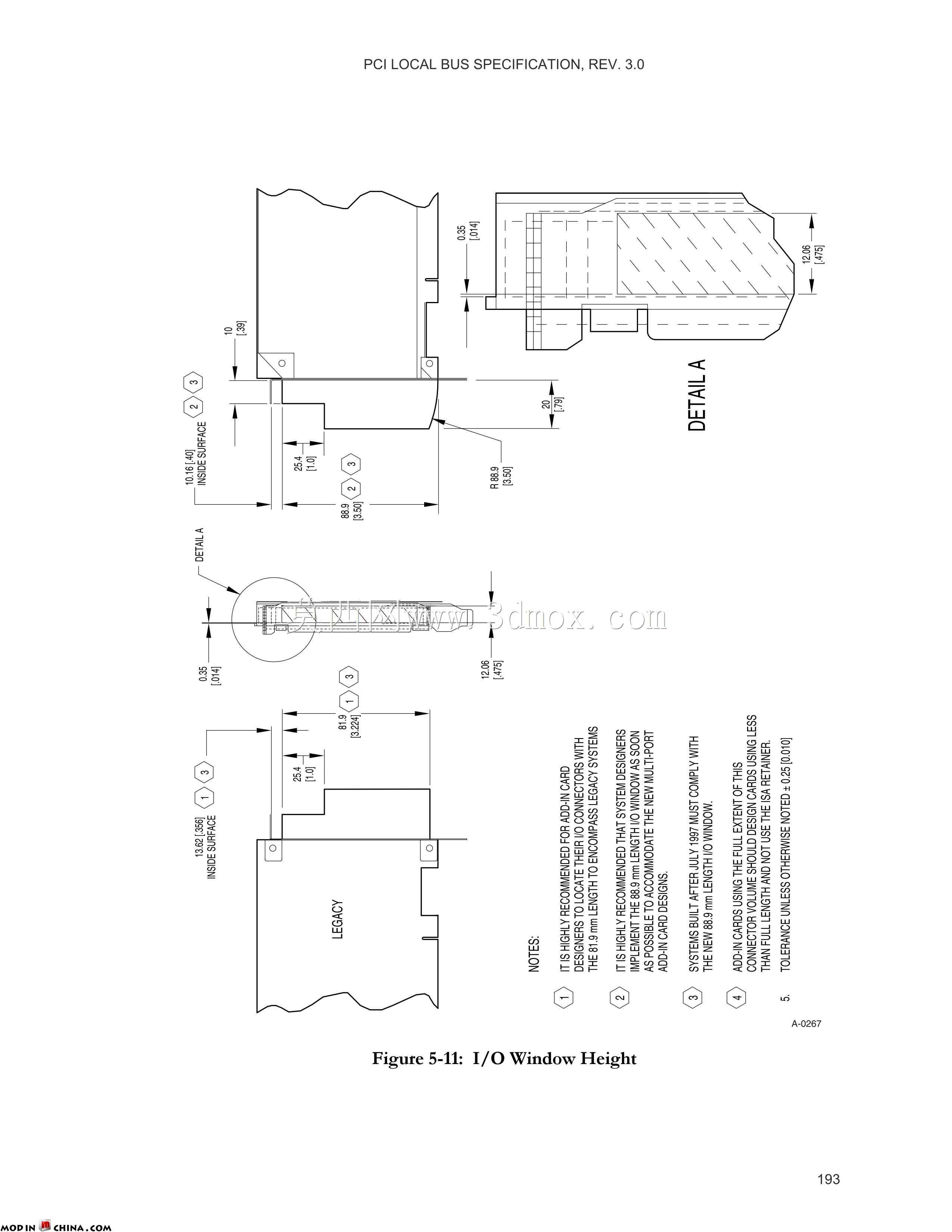

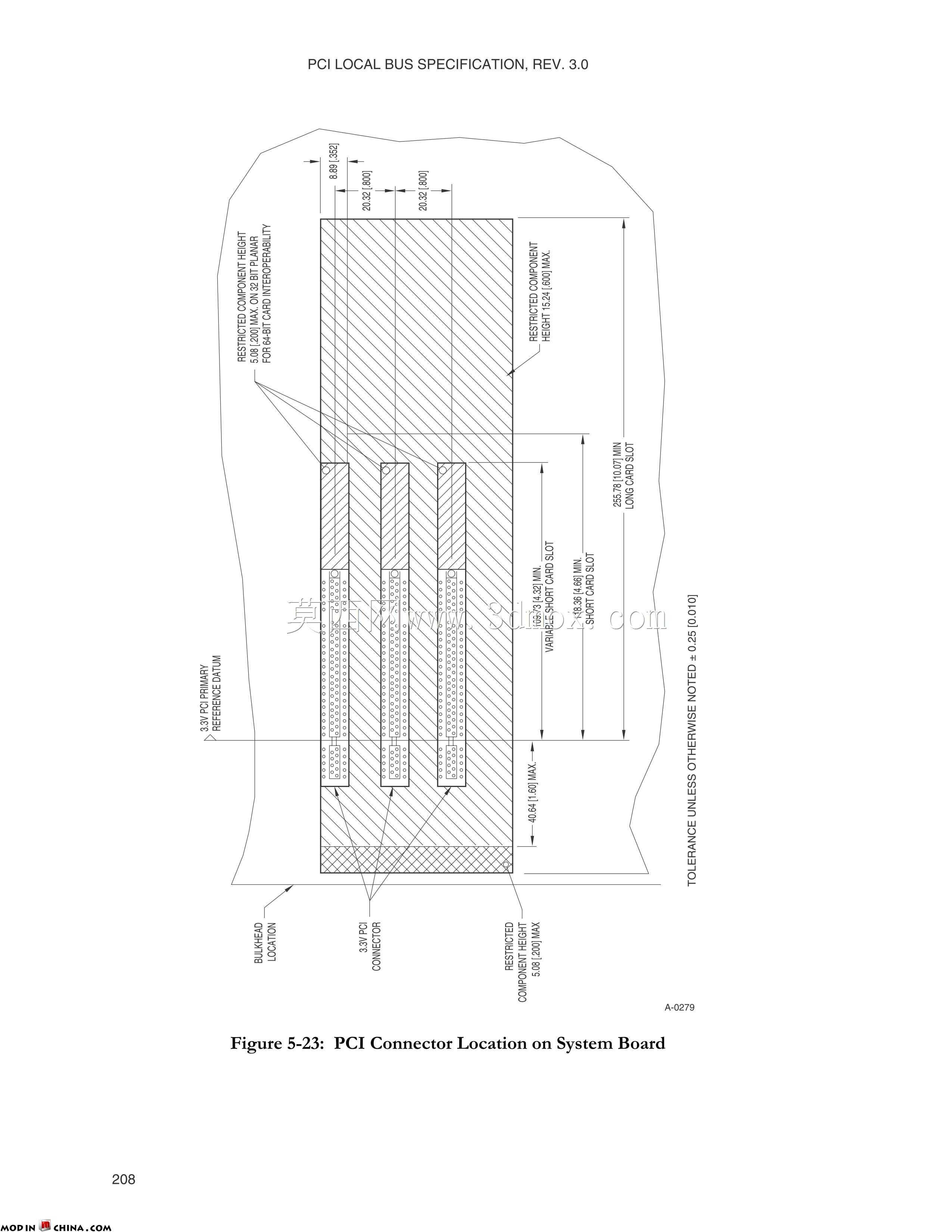

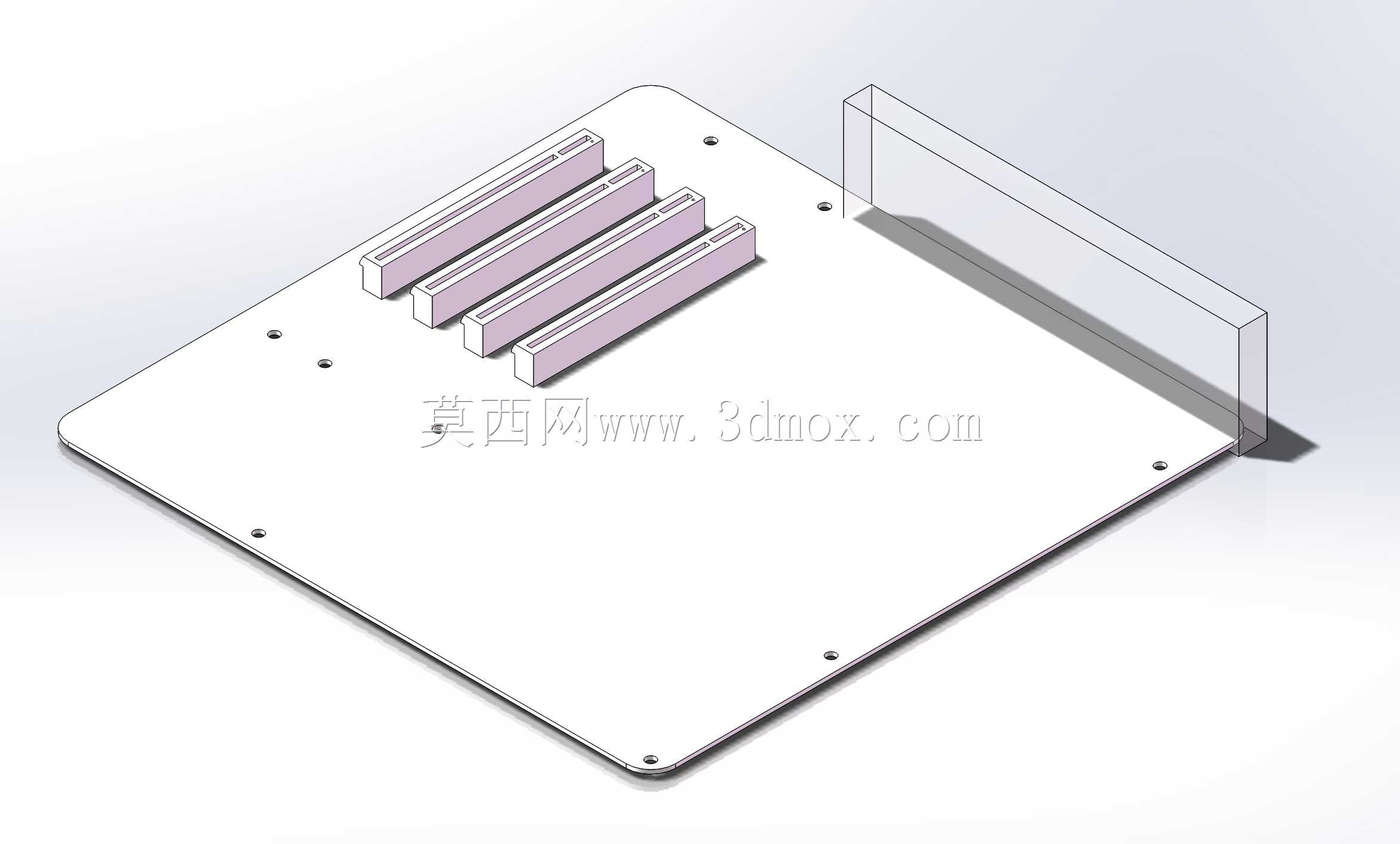

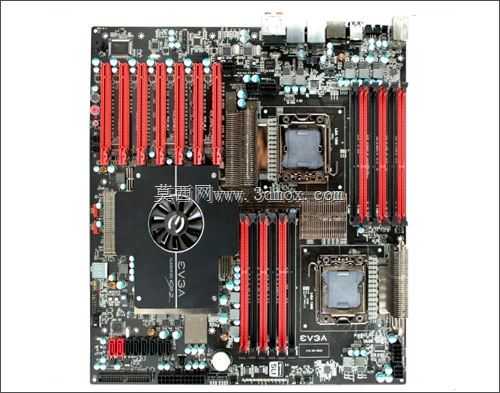

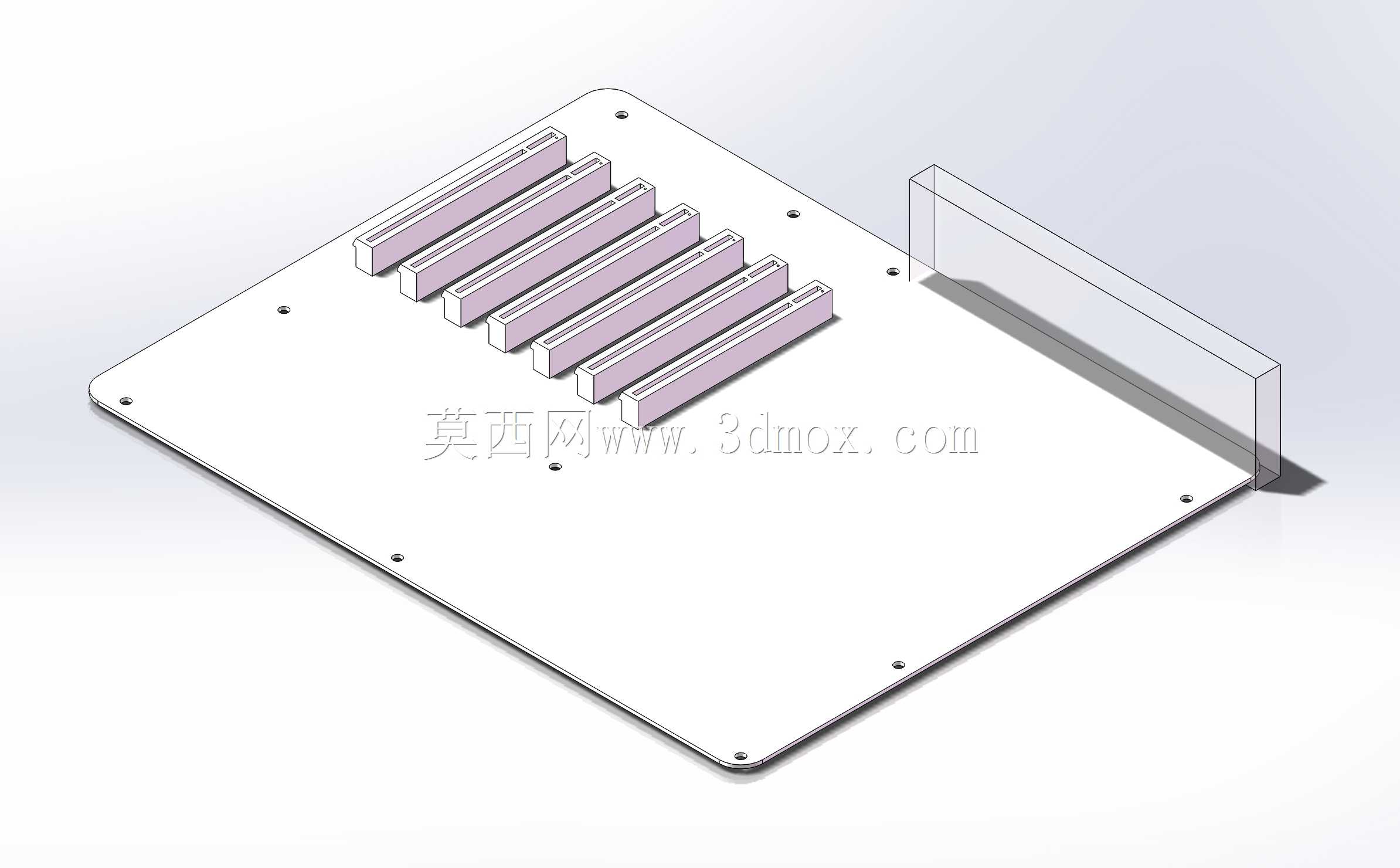

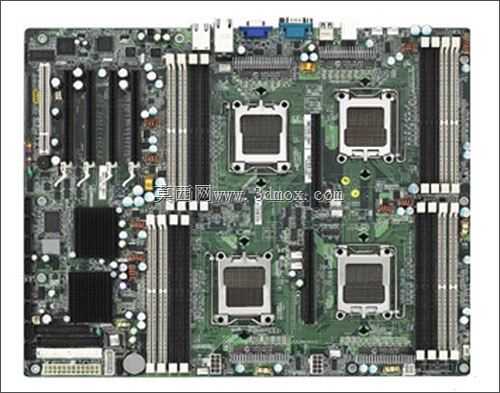

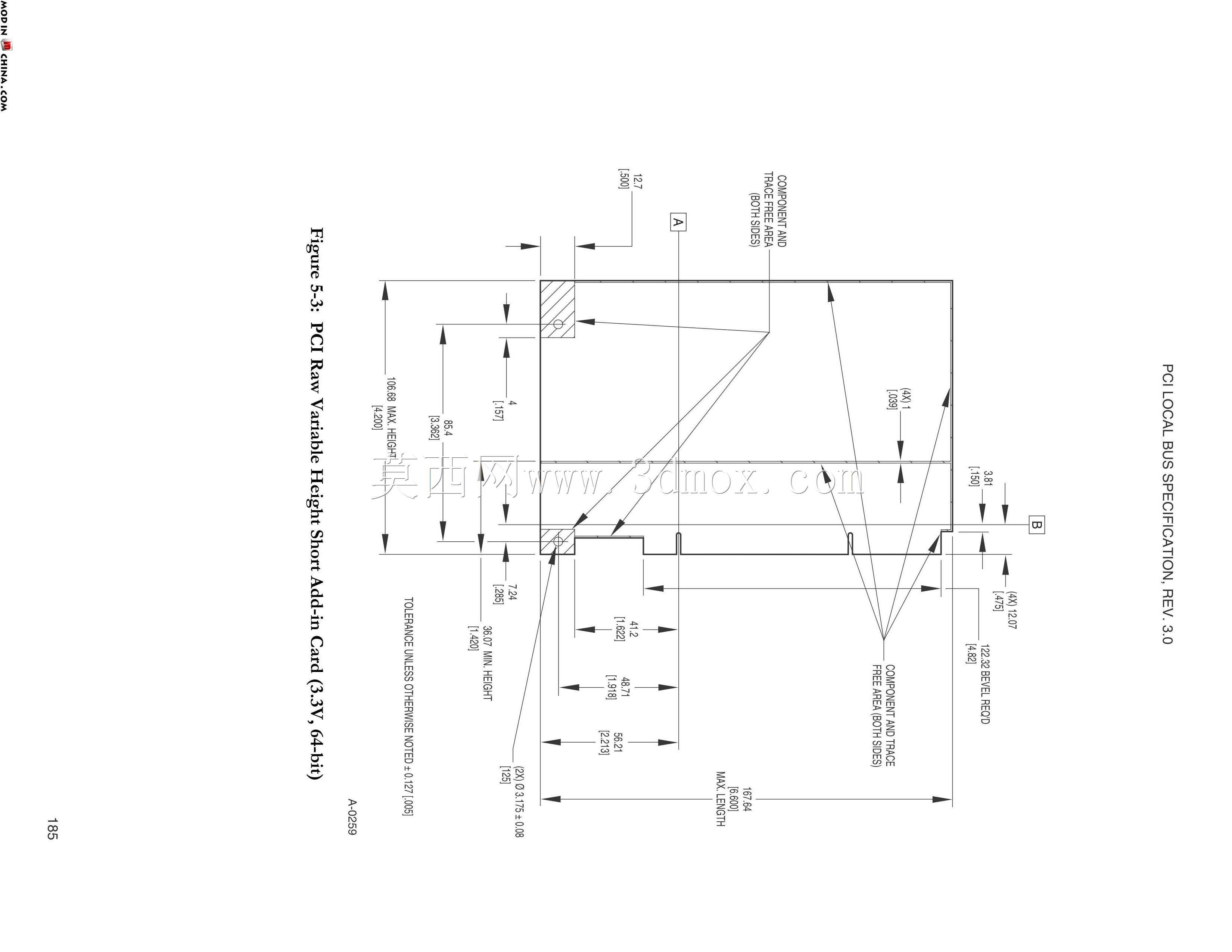

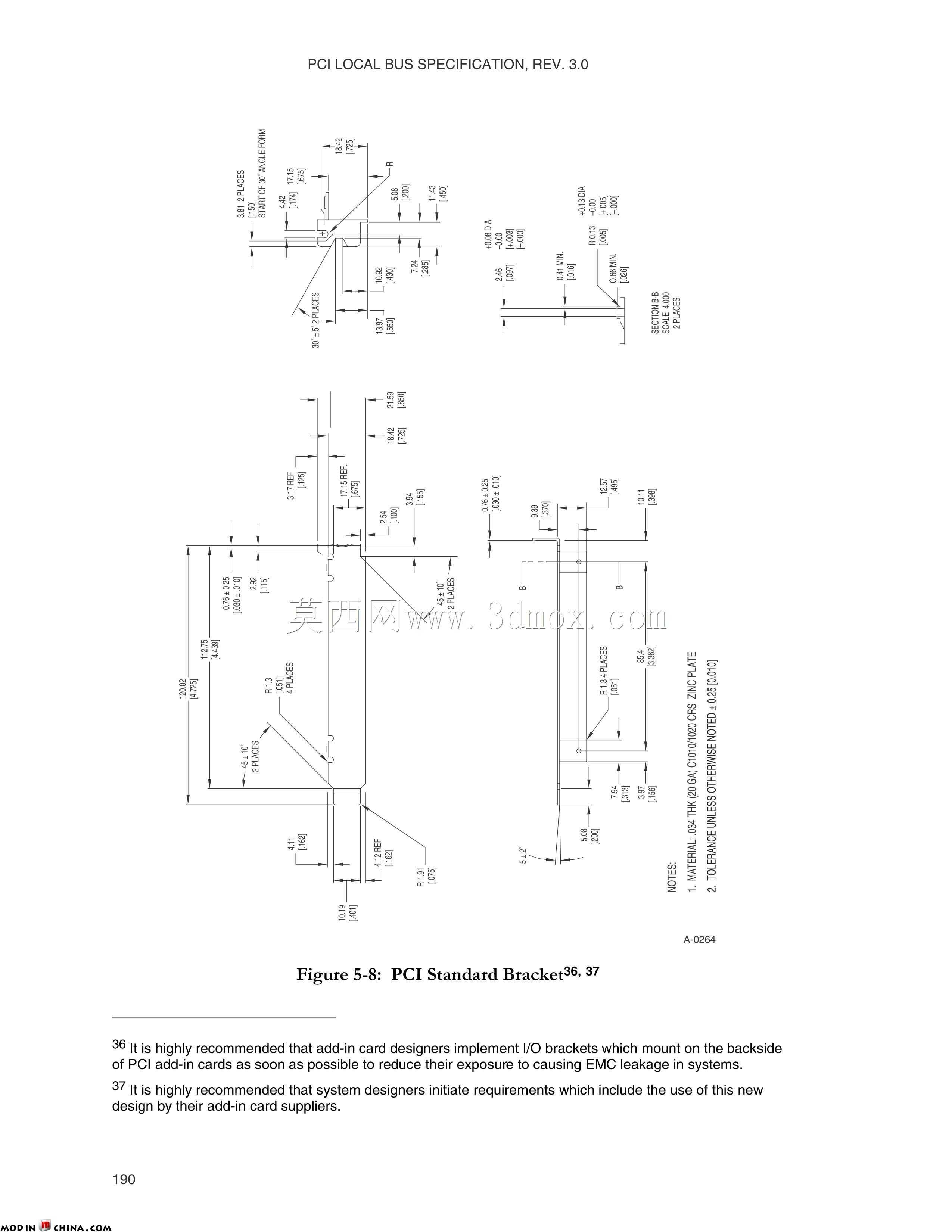

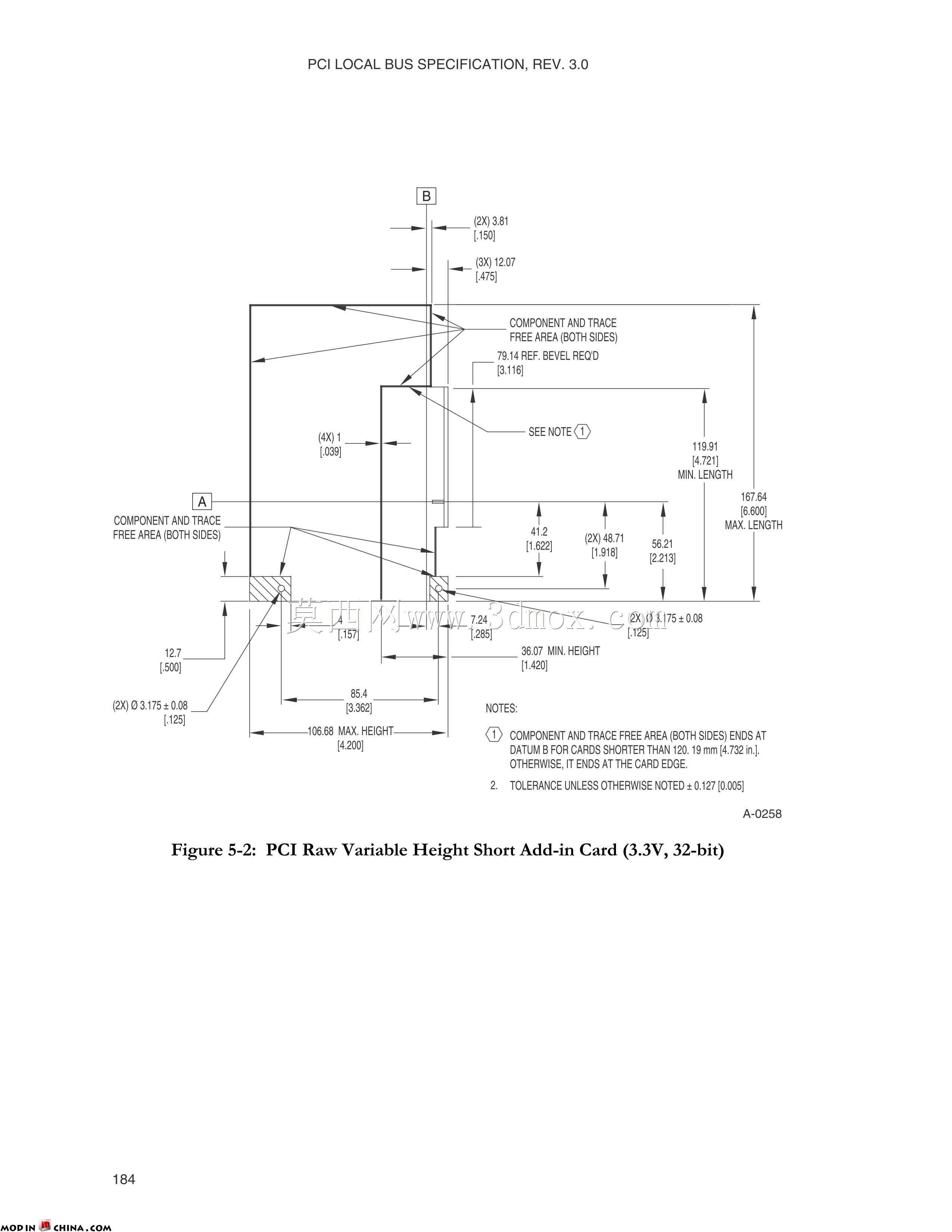

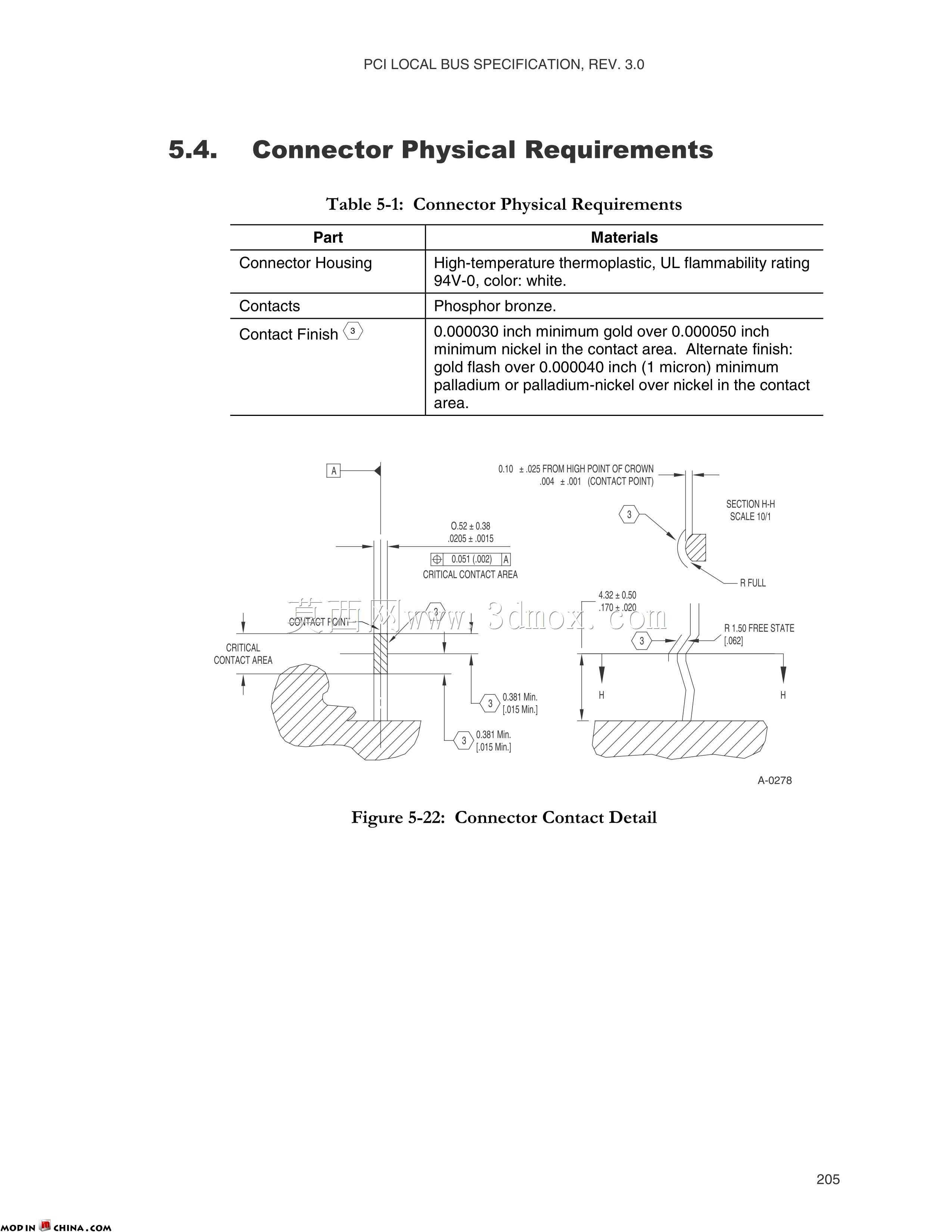

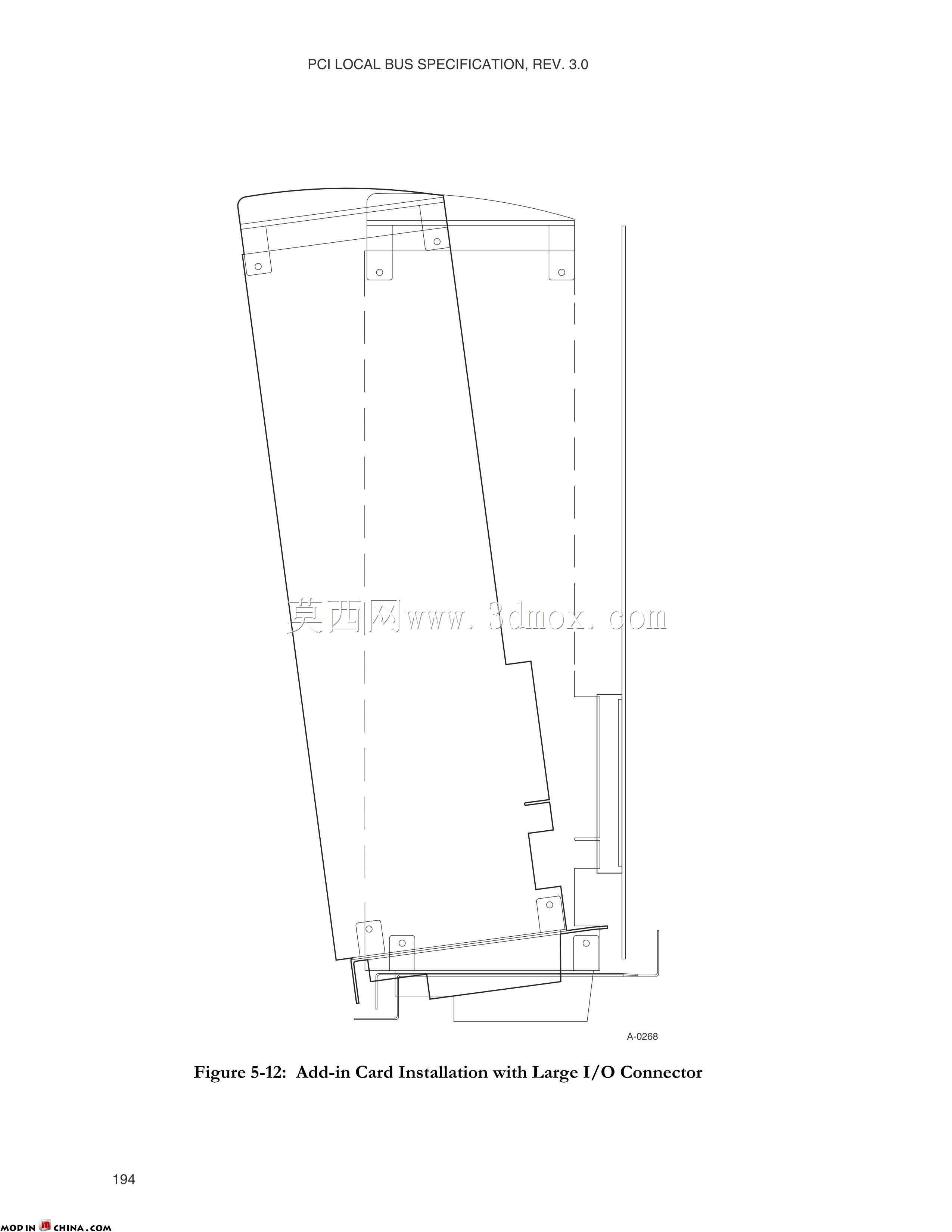

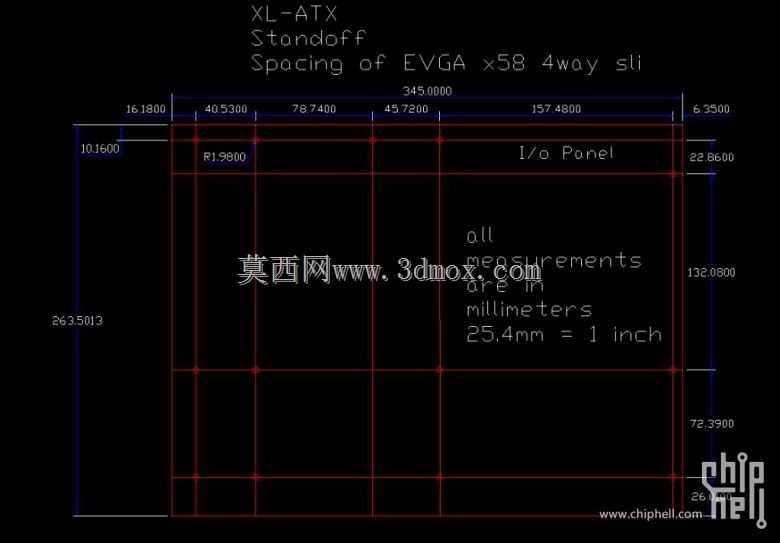

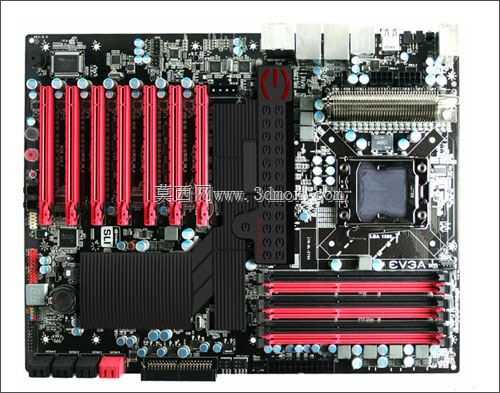

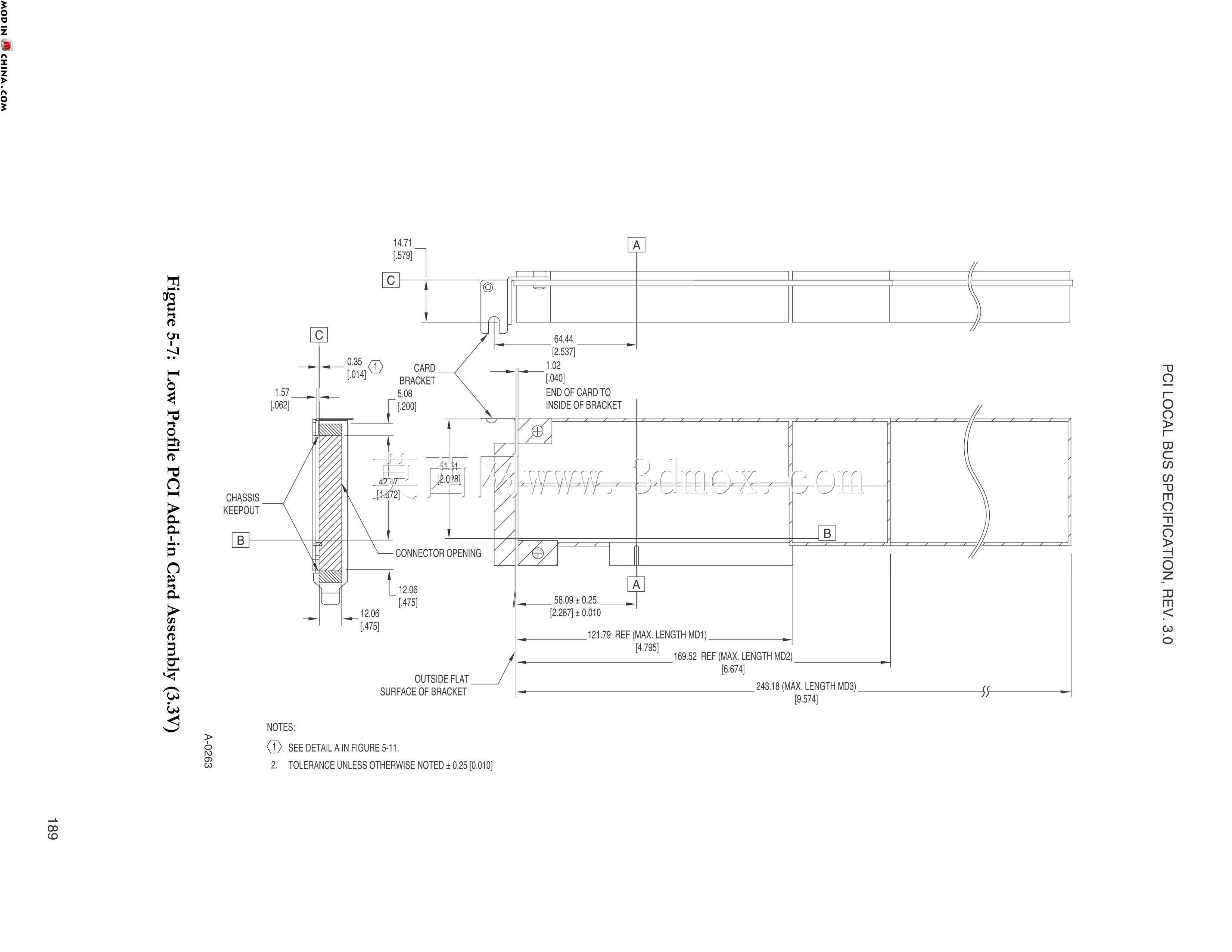

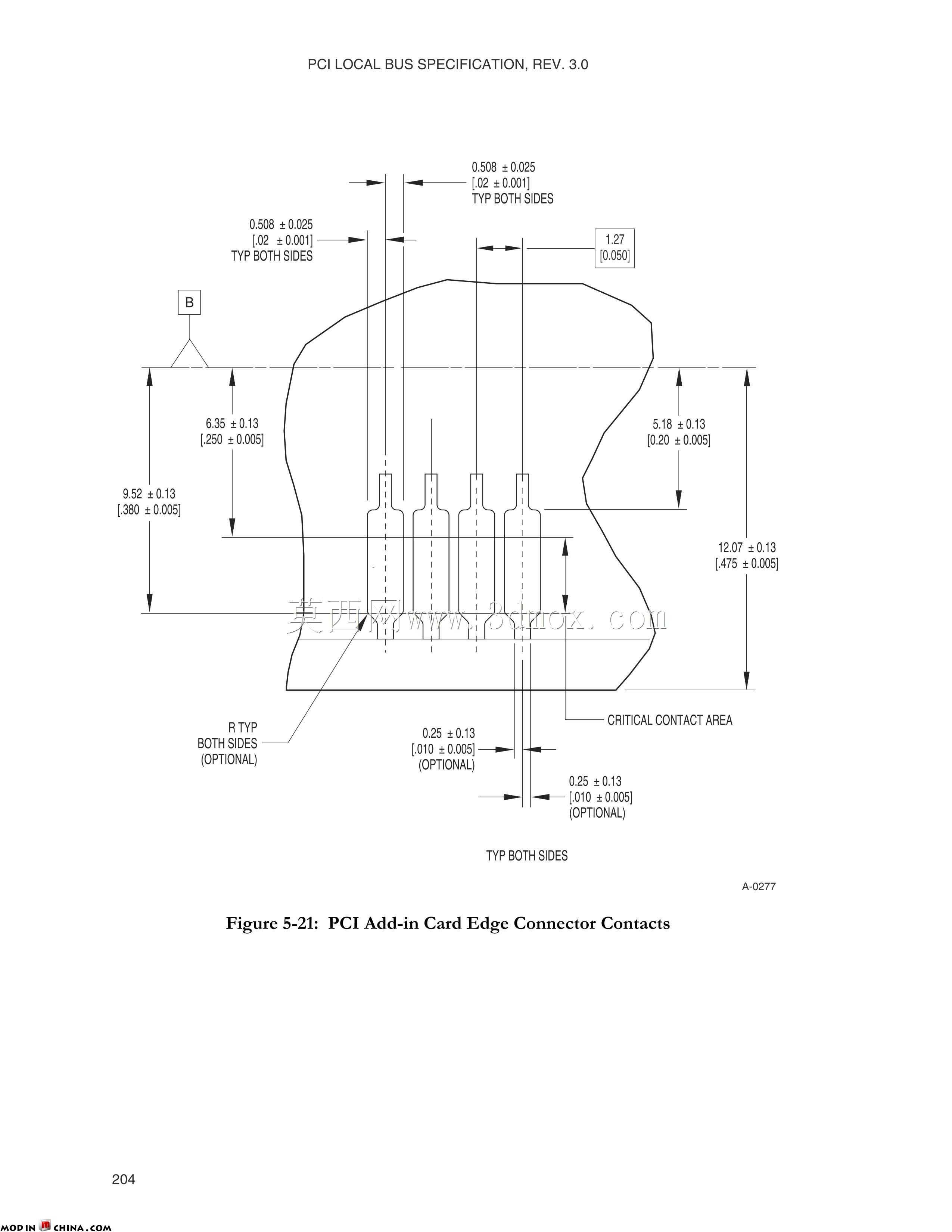

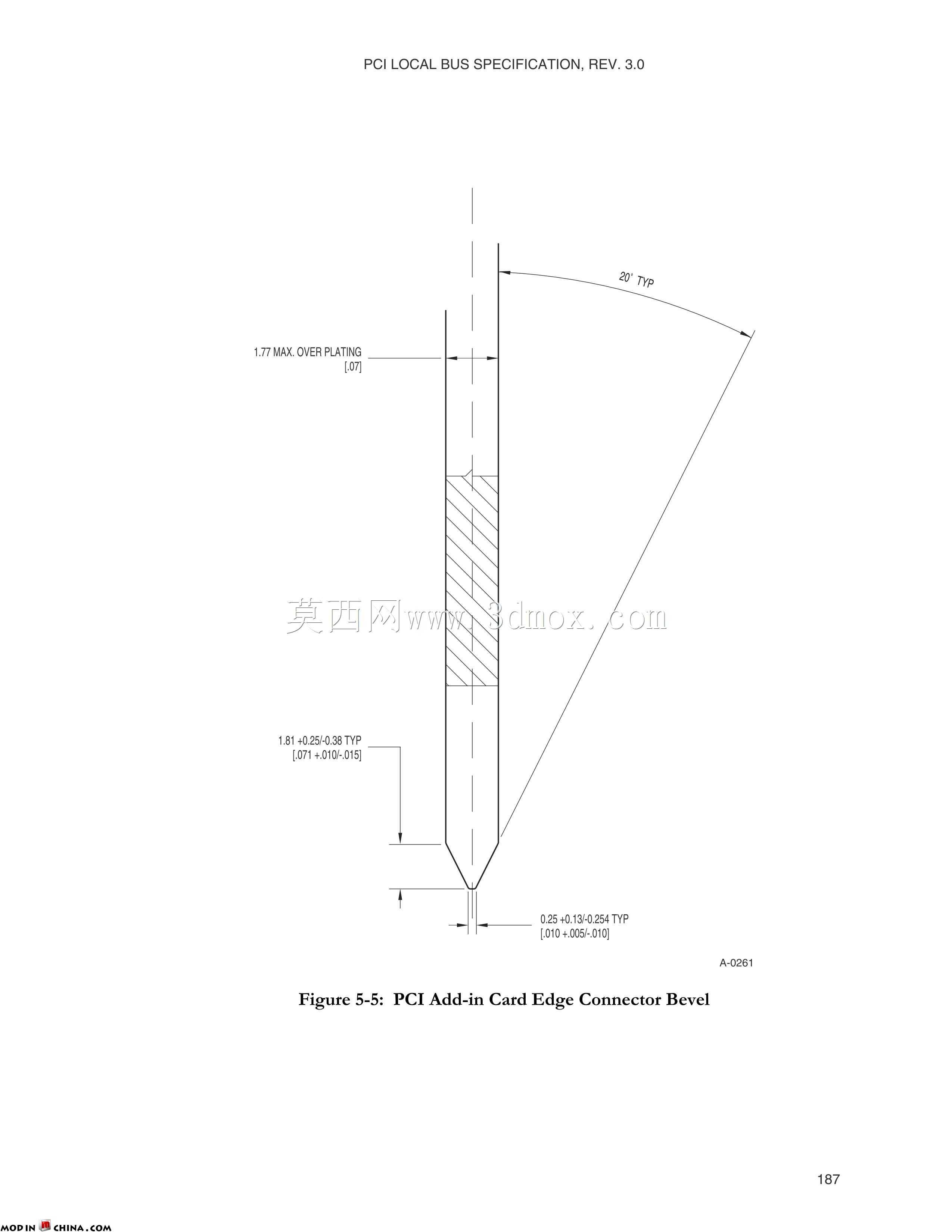

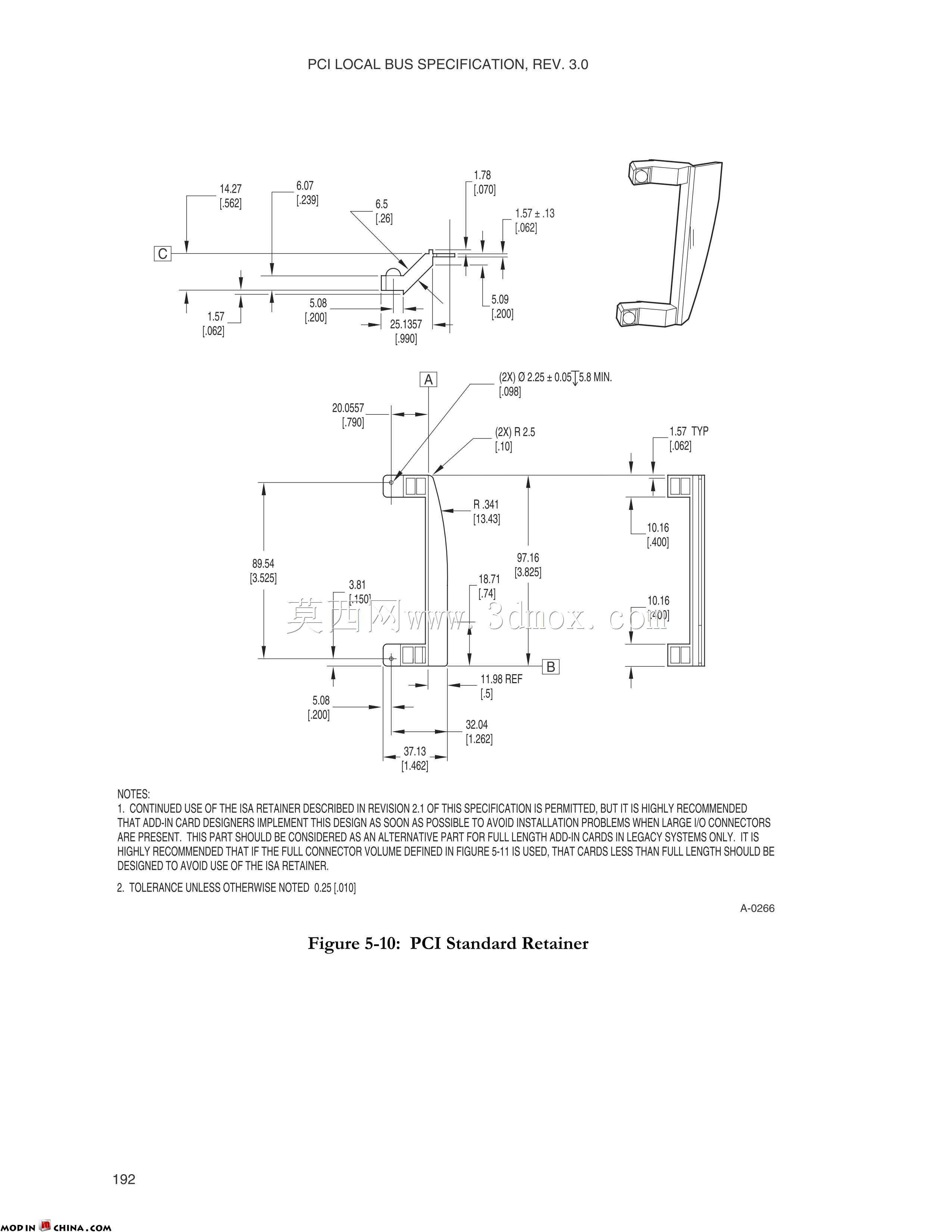

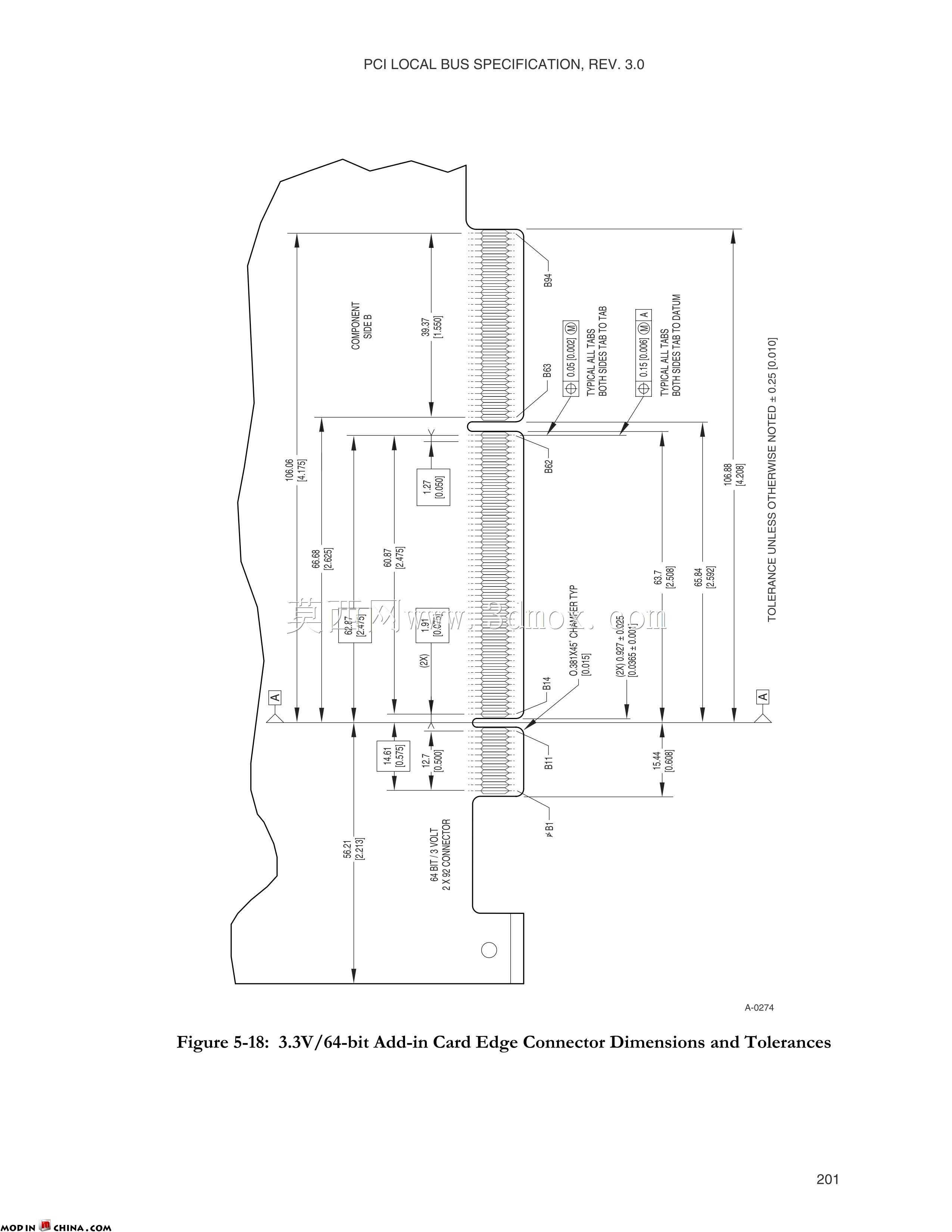

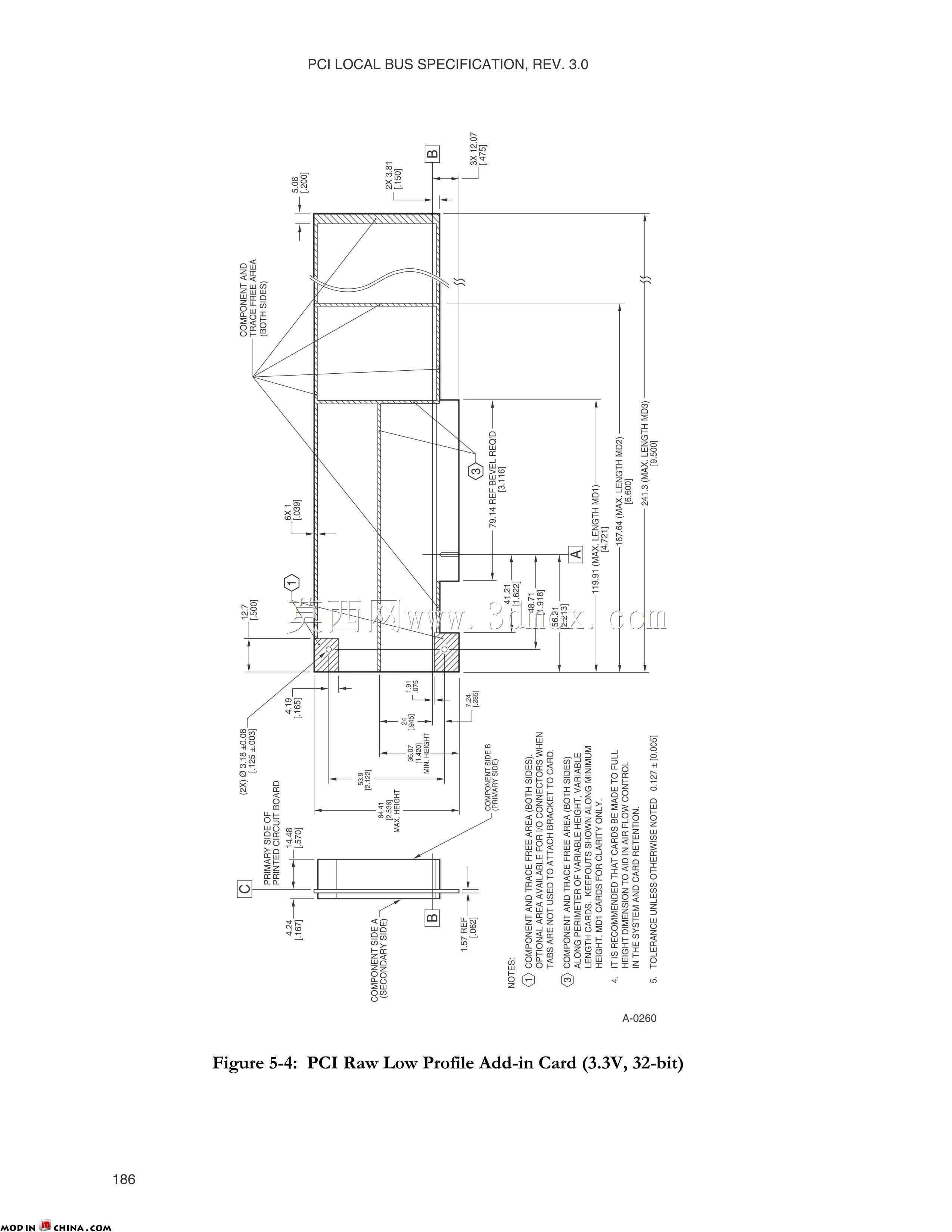

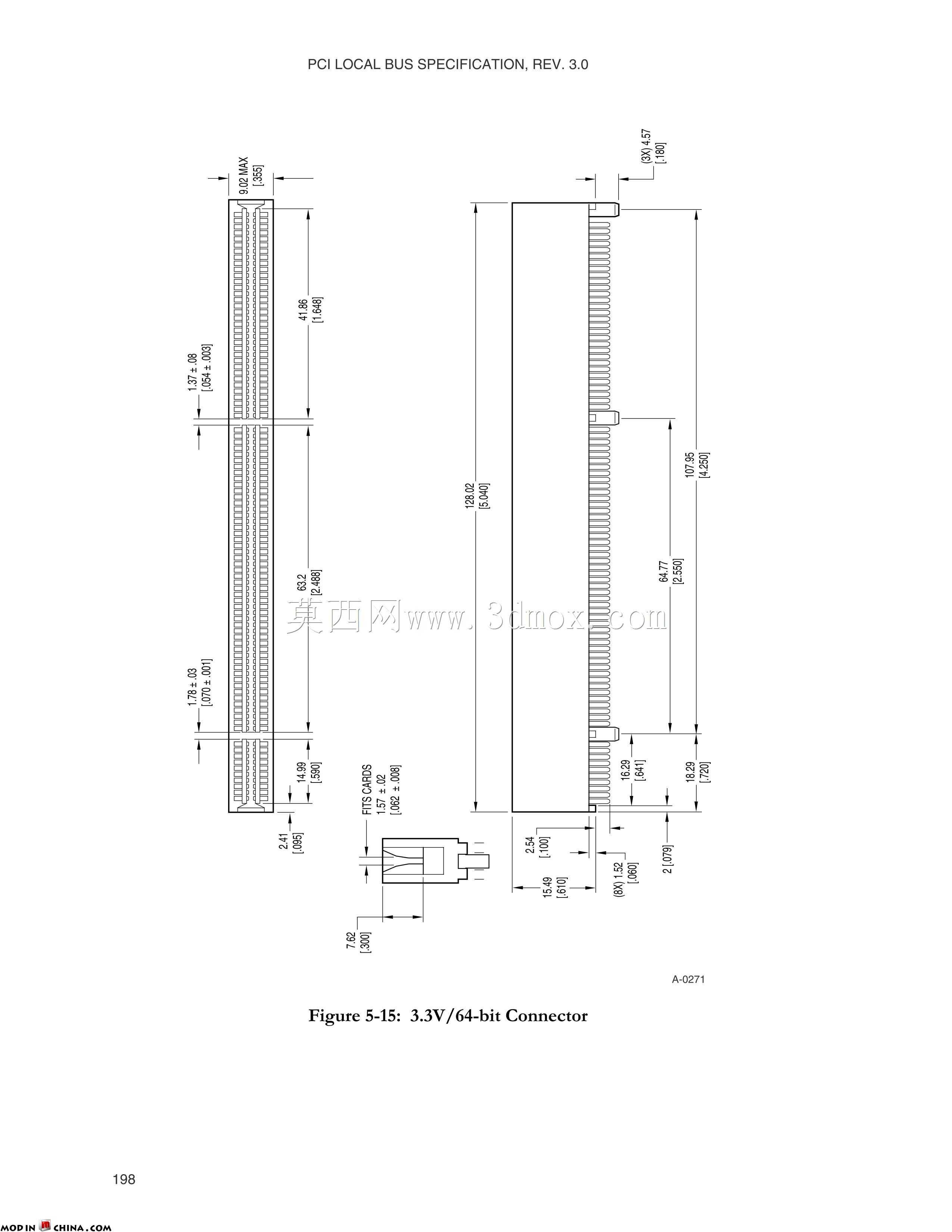

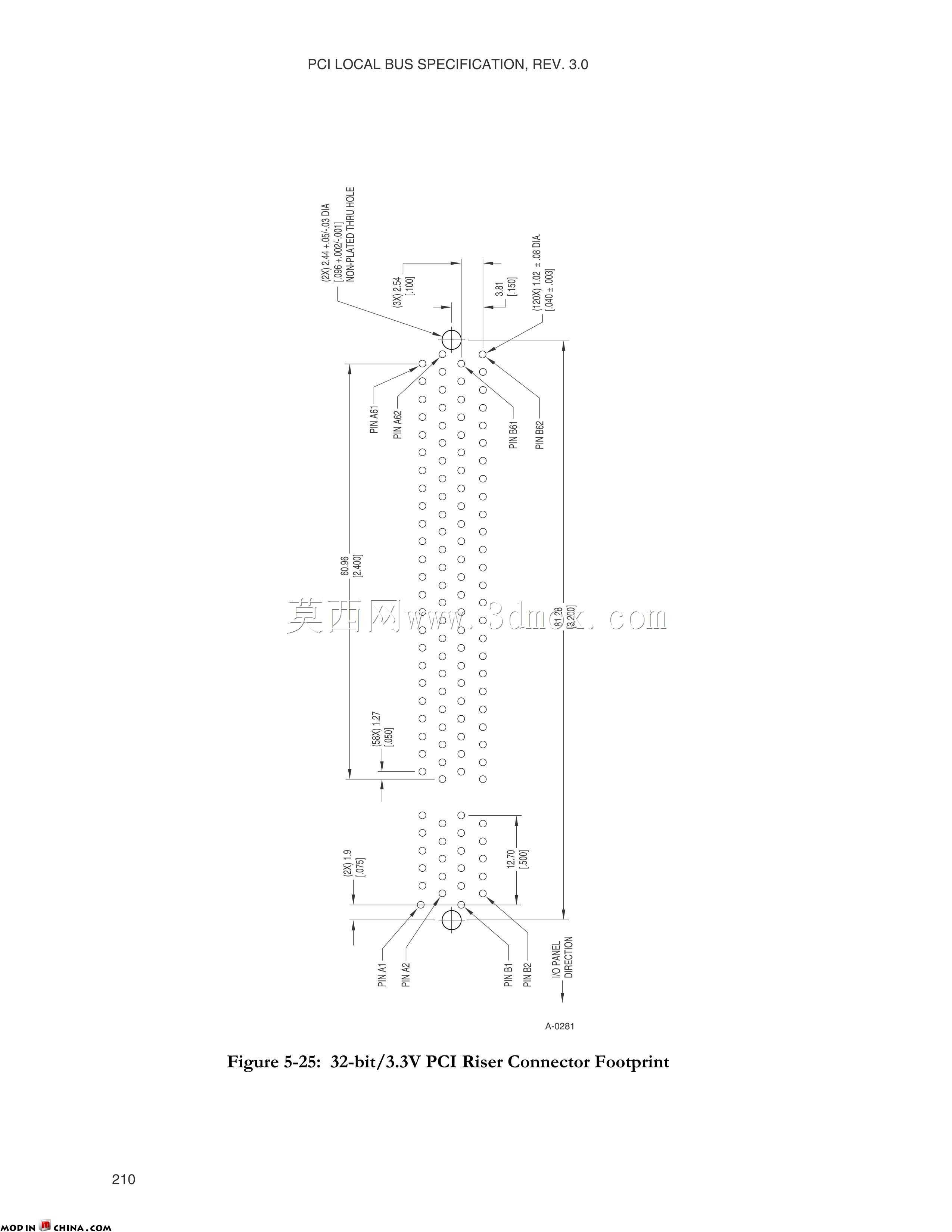

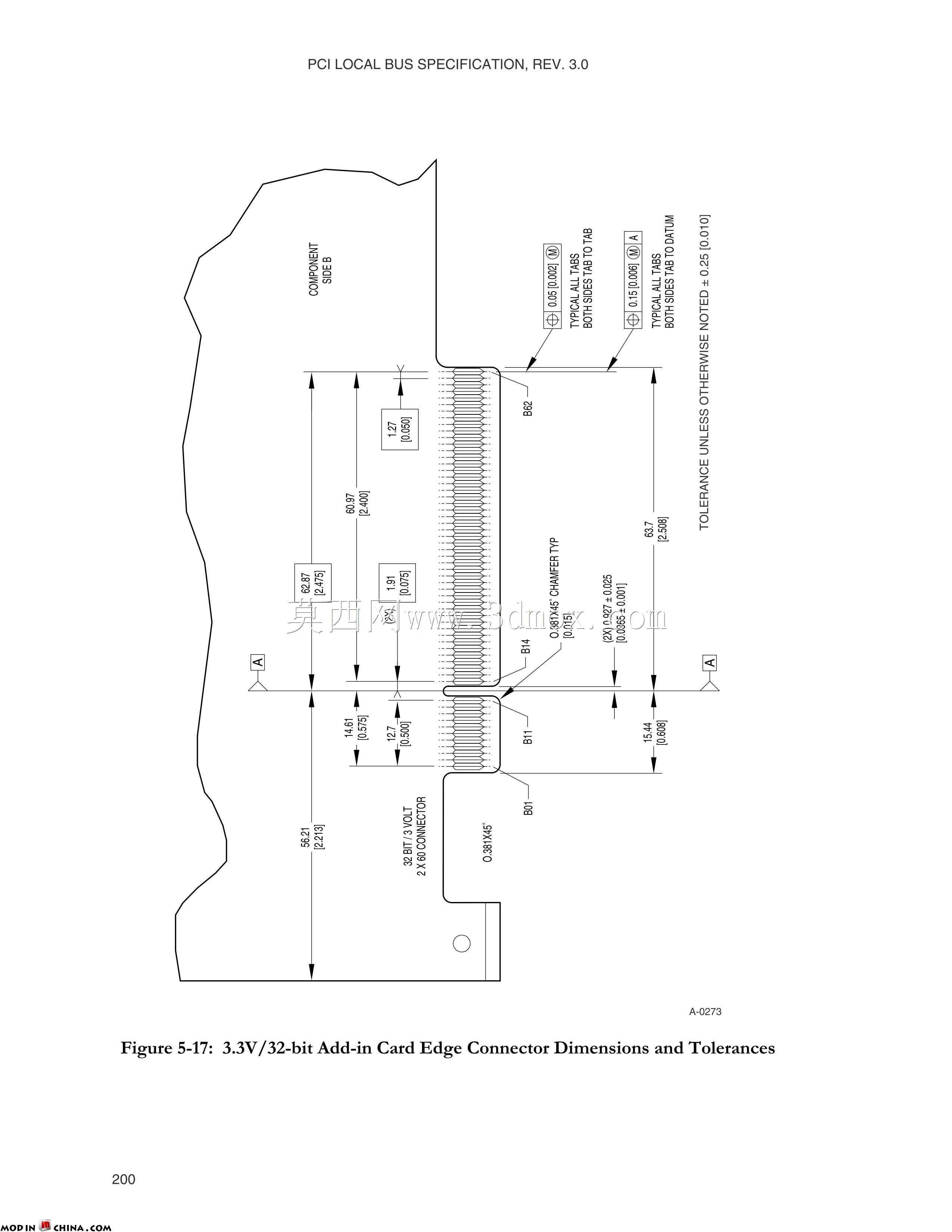

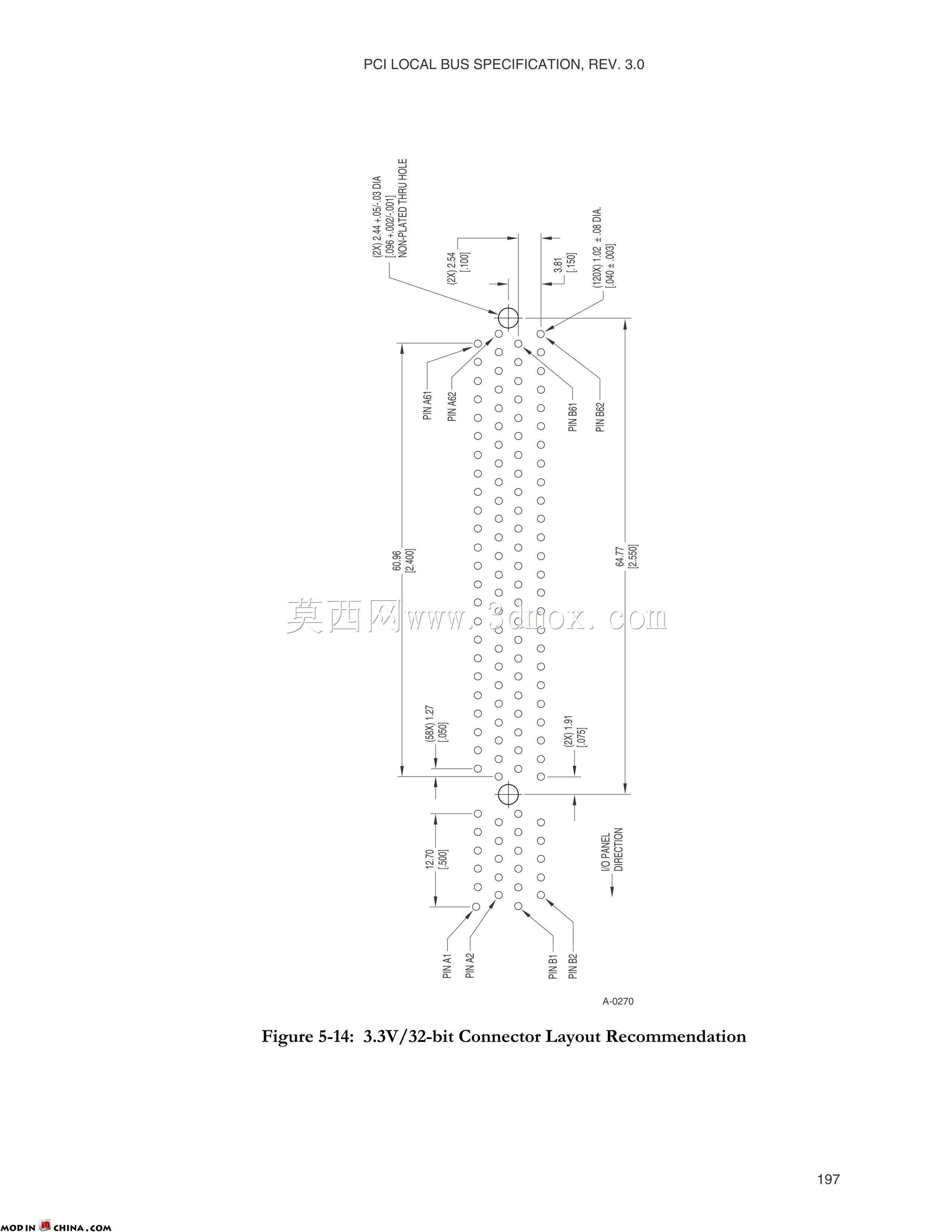

建模时特意保留了主板的厚度基准,以及板载接口向外突出的最大尺寸,比如后置IO挡板区域的突出量、PCI-E插槽上安装全高显卡后的边界延伸,这些细节都是结构干涉检查的关键项,不需要额外加载带完整元器件的主板模型,就能完成90%以上的机箱结构适配校验工作,大幅降低大装配体的运行负载。针对工业控制计算机、服务器机箱的开发场景,EEB规格主板的安装孔位和普通ATX主板存在差异,很多初次接触服务器结构设计的工程师容易混淆孔位排布,模型里单独对EEB主板的额外安装孔做了位置标注,同时区分了不同版型主板的PCI-E插槽数量和排布间距,比如MATX主板通常最多支持4条PCI-E插槽,ATX主板支持7条,EEB主板的插槽间距会根据双路CPU的布局做调整,这些细节都在模型里做了对应体现,不需要反复翻阅规范文档就能直观获取尺寸关系。在做小型ITX机箱设计时,主板的边界尺寸直接决定了机箱的最小容积,模型里ITX版型的四个安装孔位完全对应17cm×17cm的标准尺寸,同时标注了主板供电接口、SATA接口在板边的具体位置,方便设计时调整电源位置和硬盘安装位,避免出现线材无法插接的问题。另外模型里也整合了不同版本规范的尺寸差异,比如microATX 1.2版本和2011版双路服务器主板规范的细微尺寸区别,都在对应版型的模型上做了区分,避免旧规范尺寸和新规范混淆导致的结构错误。
对于三维建模从业者来说,这套模型可以作为主板类零件建模的尺寸基准模板,不需要从零开始测量绘制孔位和轮廓,直接基于基准模型调整细节就能快速生成对应版型的主板模型,大幅提升结构设计阶段的工作效率,也能减少自行绘制时的尺寸偏差。在做设备集成时,比如将主板集成到工业控制台、自助设备机柜内部,也可以用这套轻量化模型做空间排布校验,确认主板安装位置和周边设备的安全距离,散热风道的走向是否会被主板上的突出部件阻挡,扩展卡安装后是否会和机柜内部的其他模块产生空间冲突。整个建模过程严格遵循尺寸优先的原则,所有非结构相关的丝印、元器件细节都被省略,仅保留和结构安装、空间校验相关的几何特征,确保模型在装配使用时运行流畅,不会因为冗余特征导致软件卡顿,完全满足结构设计阶段的基准参照需求。
