希捷7mm厚度2.5英寸机械硬盘结构

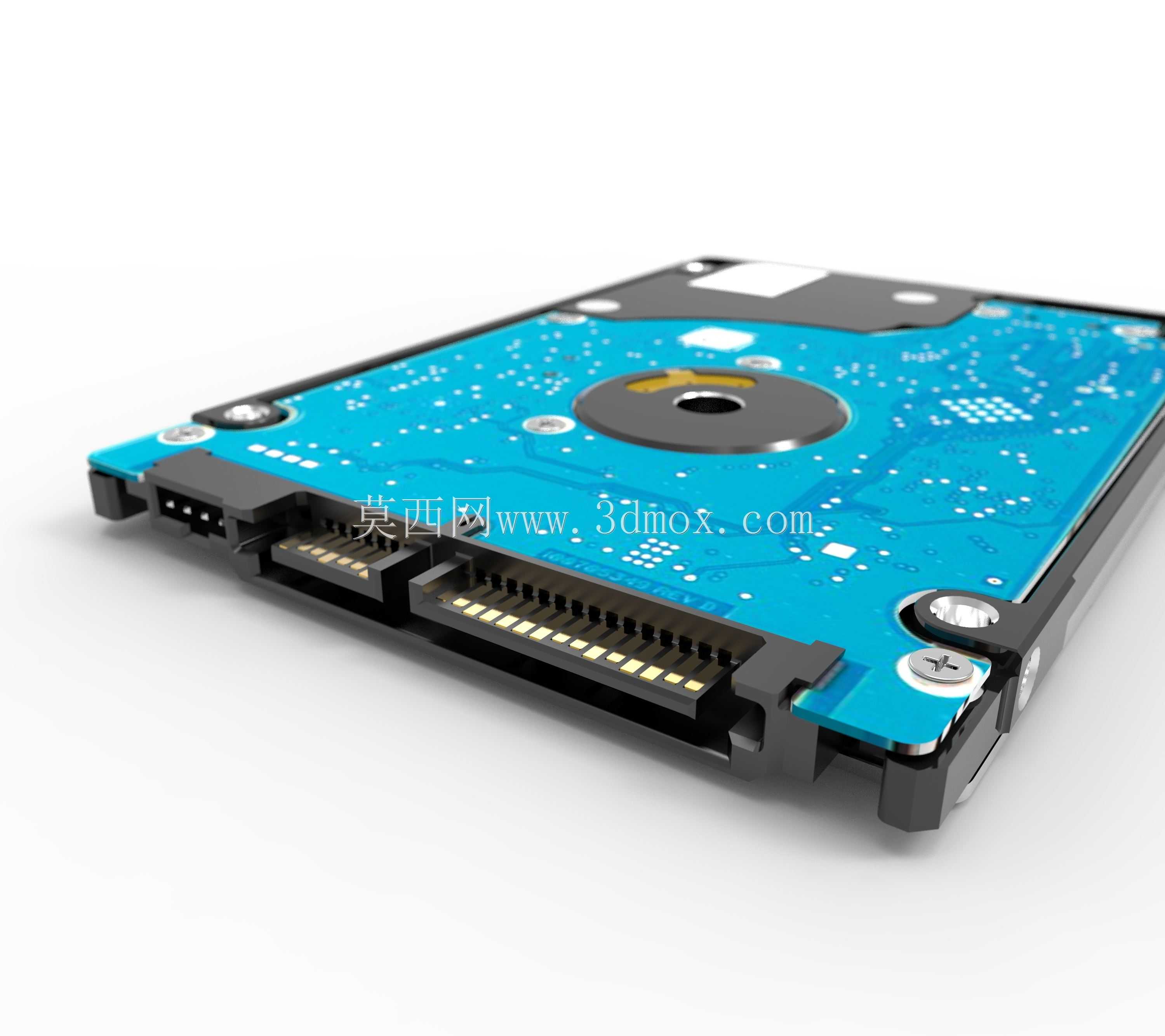

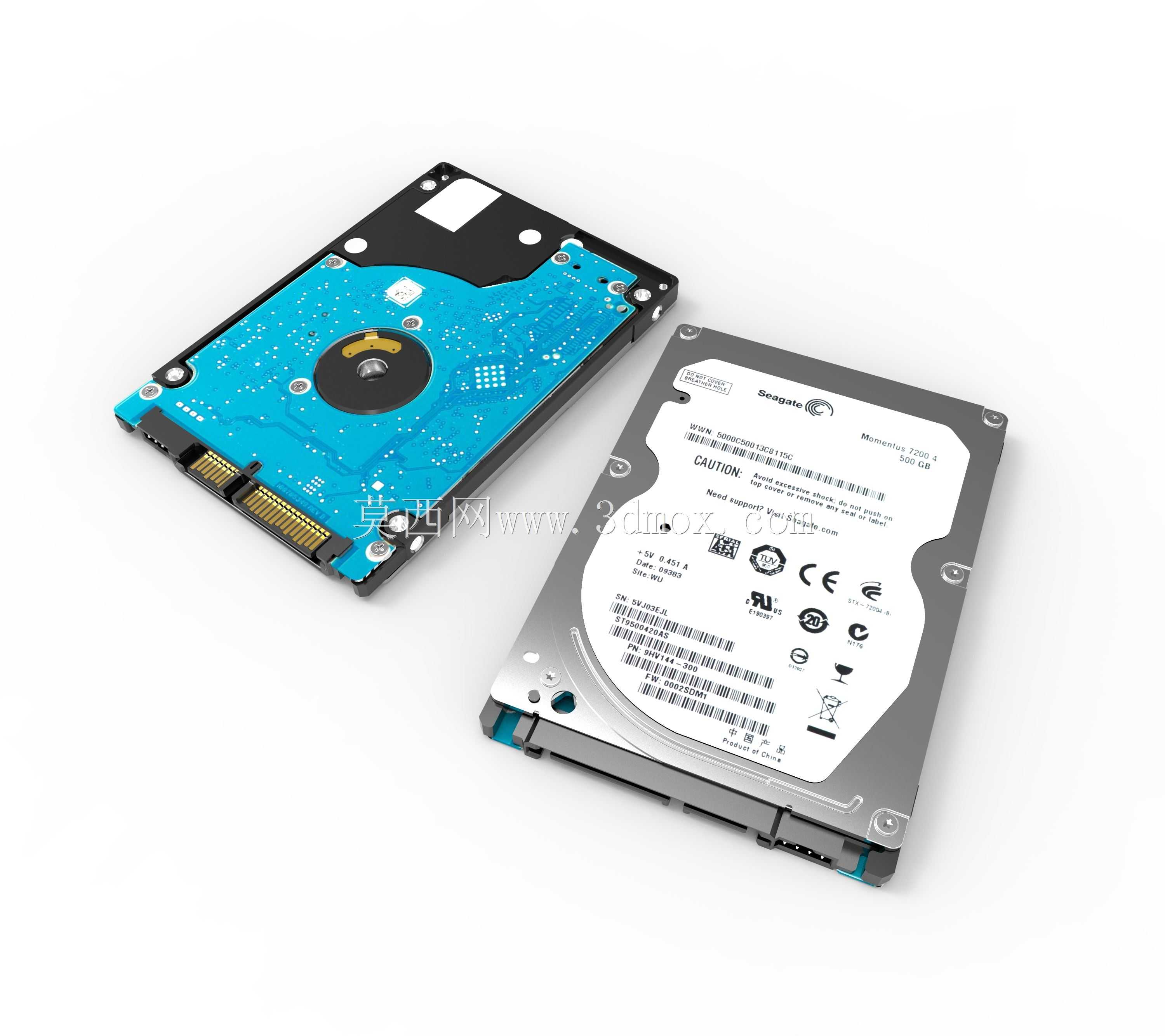

　　这款2.5英寸规格的薄型机械硬盘，厚度控制在7mm，是目前笔记本电脑、紧凑型工控主机、迷你ITX装机、移动外置存储盒中应用极广的存储部件，相比常规9.5mm厚度的2.5寸硬盘，它的厚度压缩了近26%，能够适配更多对内部安装空间有严苛限制的设备场景，比如超薄商务本、无盘工作站的本地存储扩展位、嵌入式工业控制终端的存储舱，甚至部分紧凑型NAS的多盘位仓位也能兼容该厚度规格，不会出现舱盖无法闭合、安装位卡滞的问题。从结构设计来看，这款硬盘采用了标准的SATA接口定义，金手指端的信号引脚与供电引脚完全遵循SATA3.0规范，安装时无需额外转接件，直接对准设备舱内的SATA母座推入即可完成对接，接口端的定位缺口能够避免反插损坏触点。

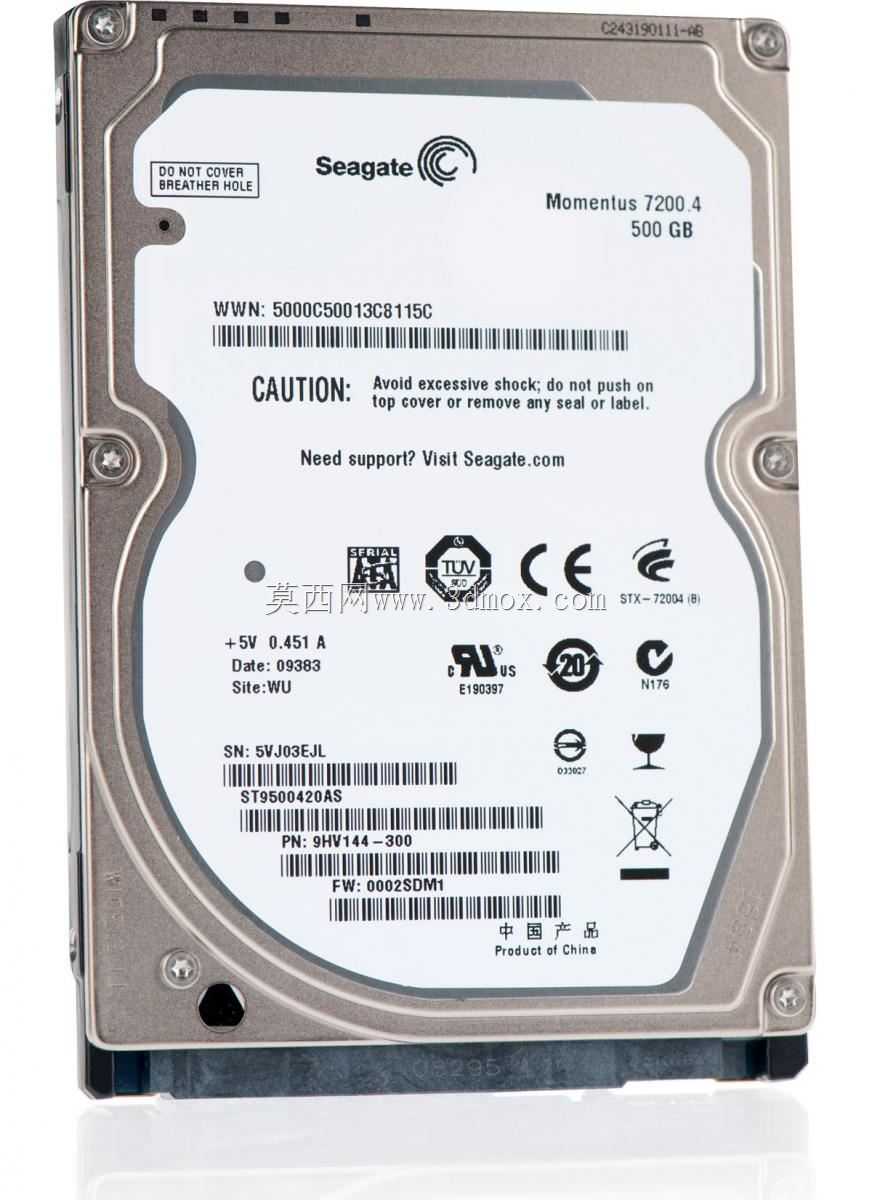

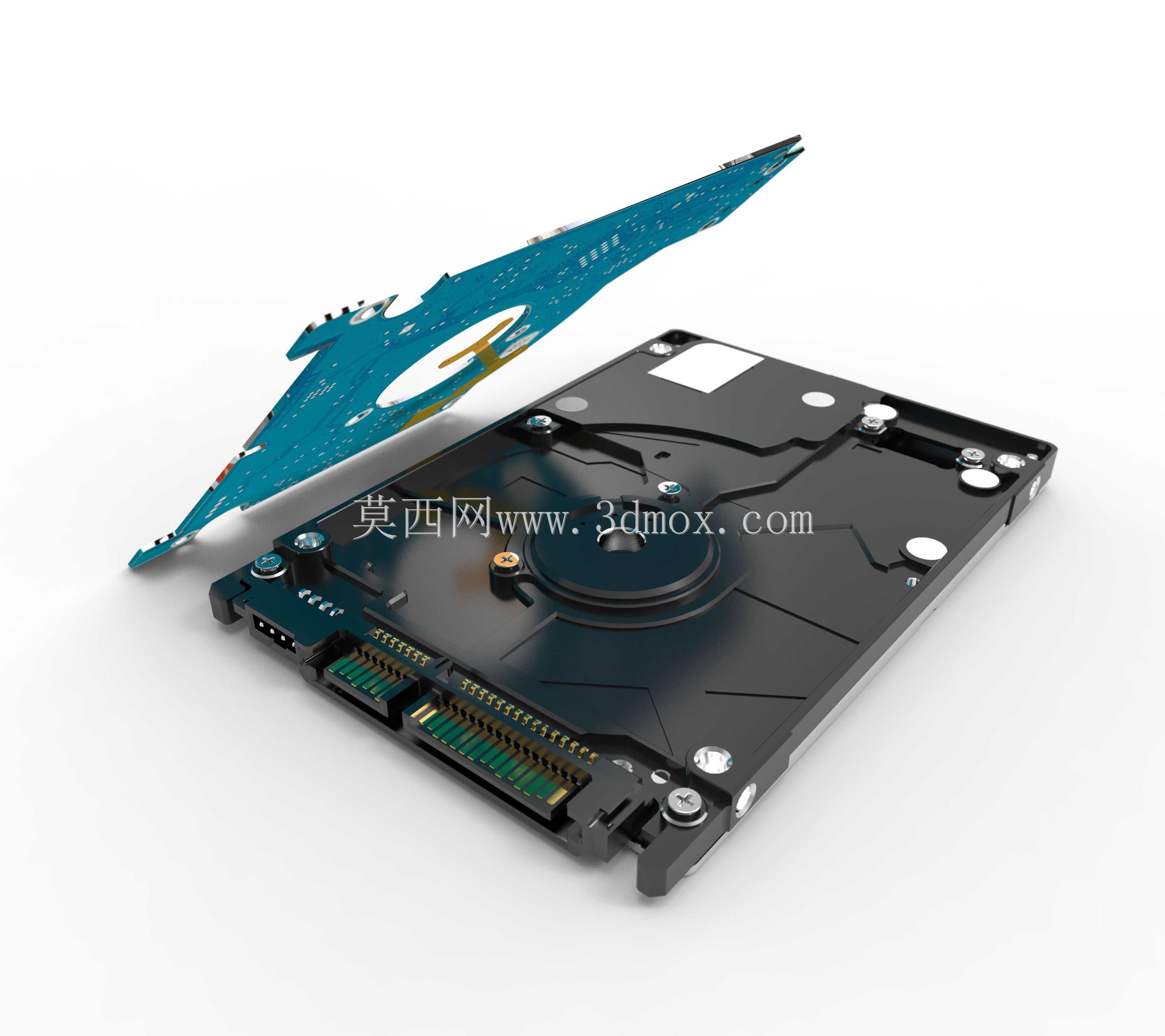

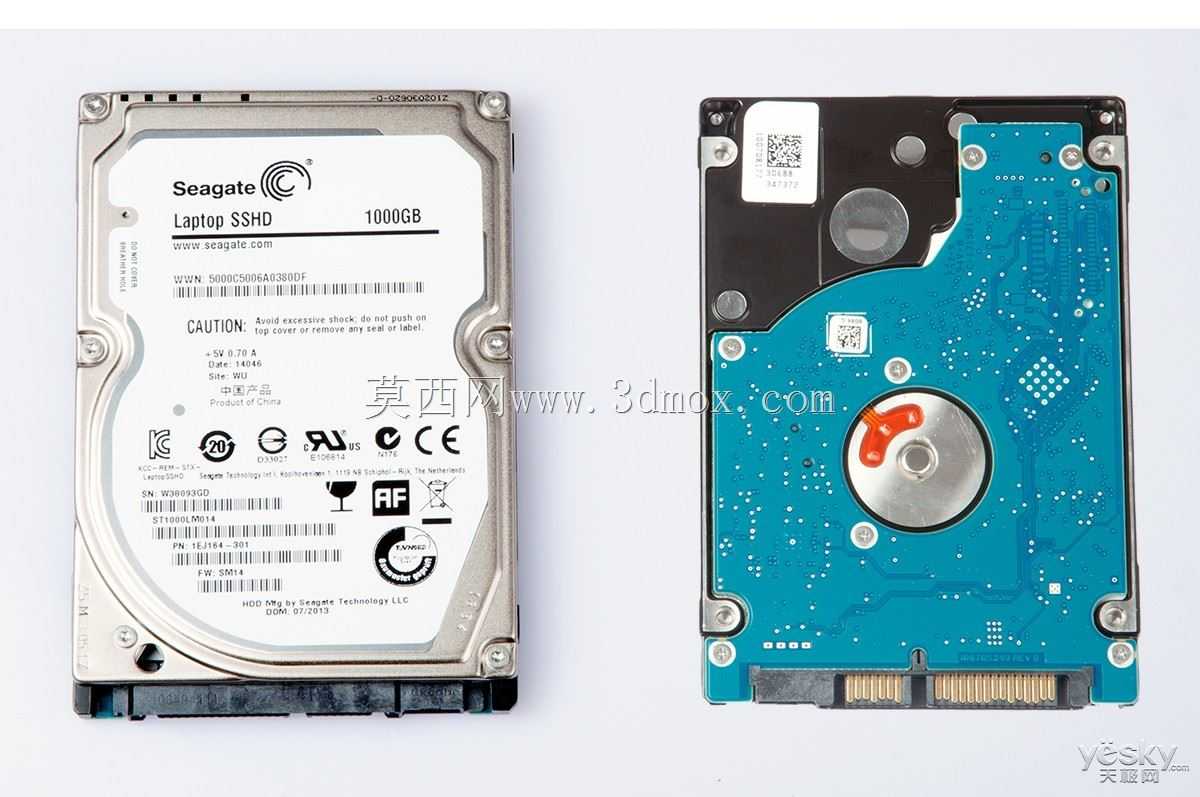

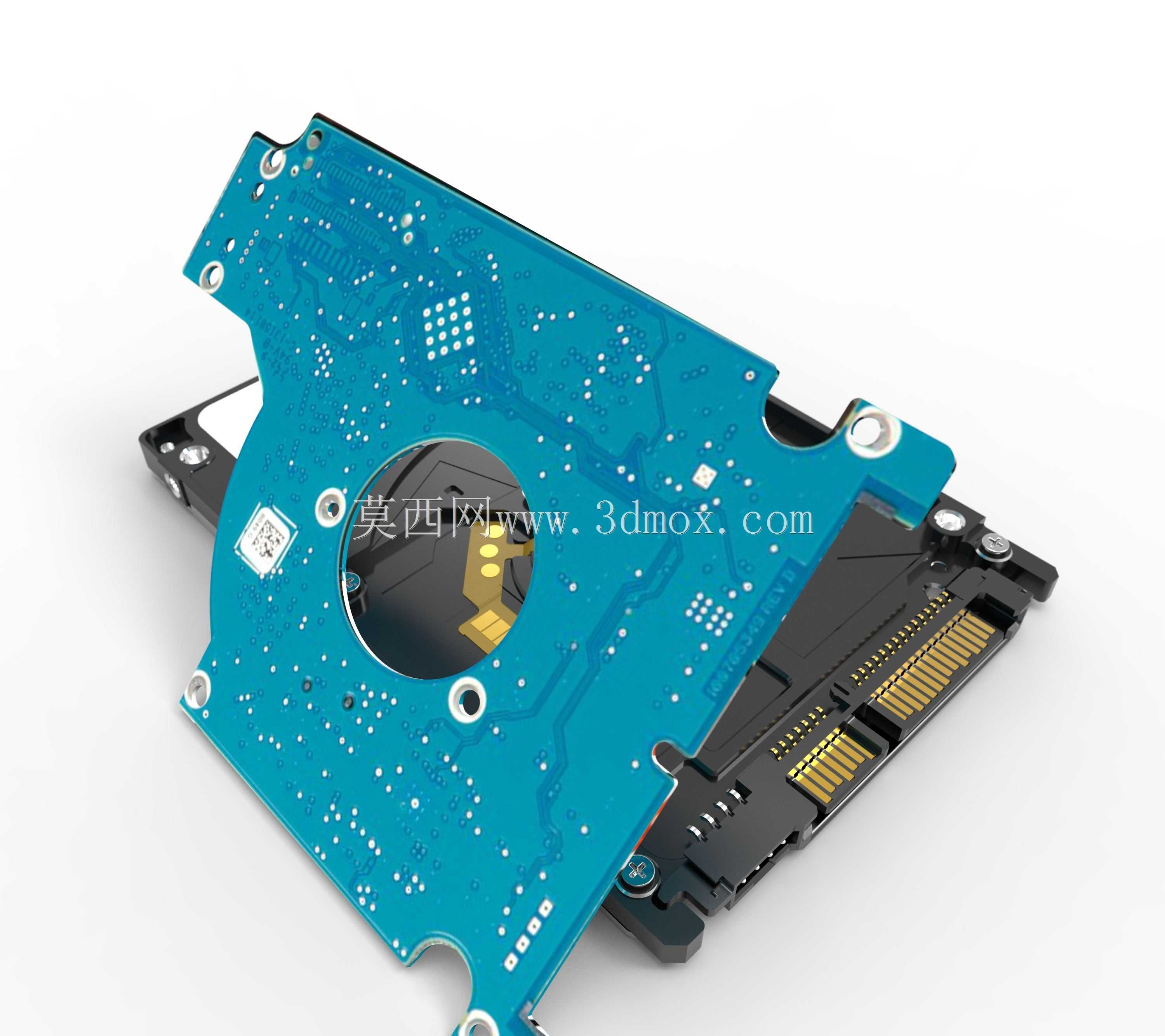

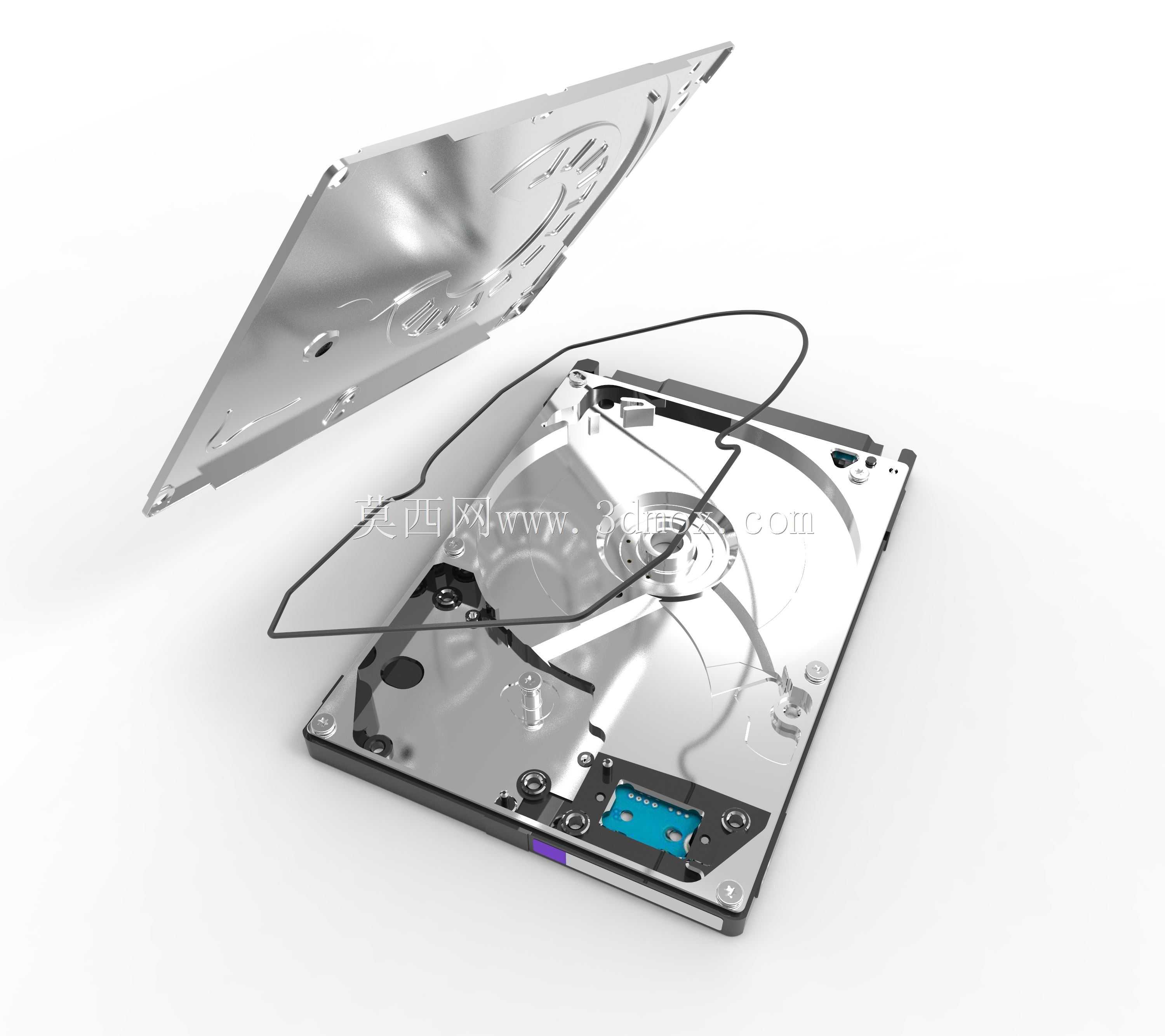

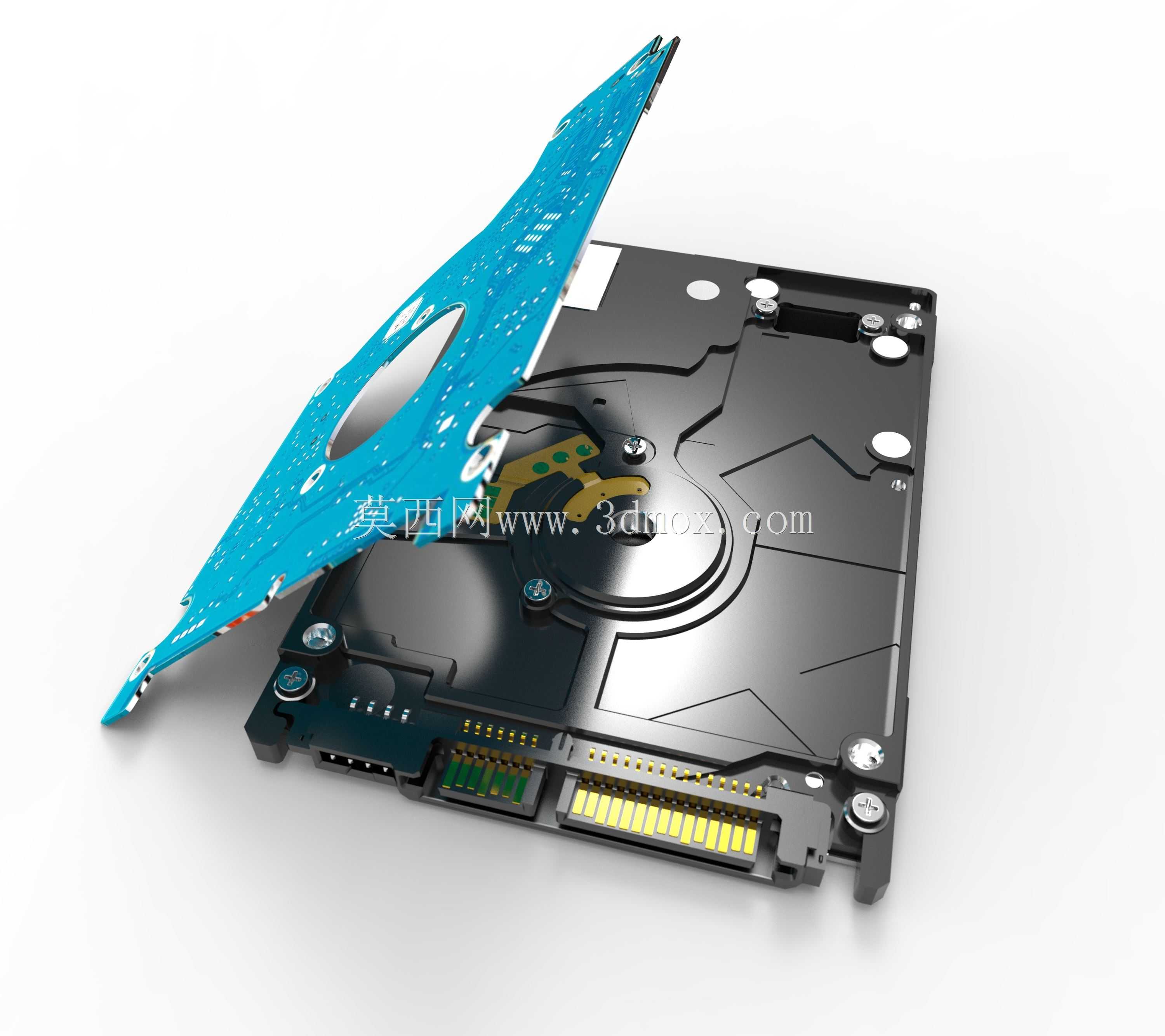

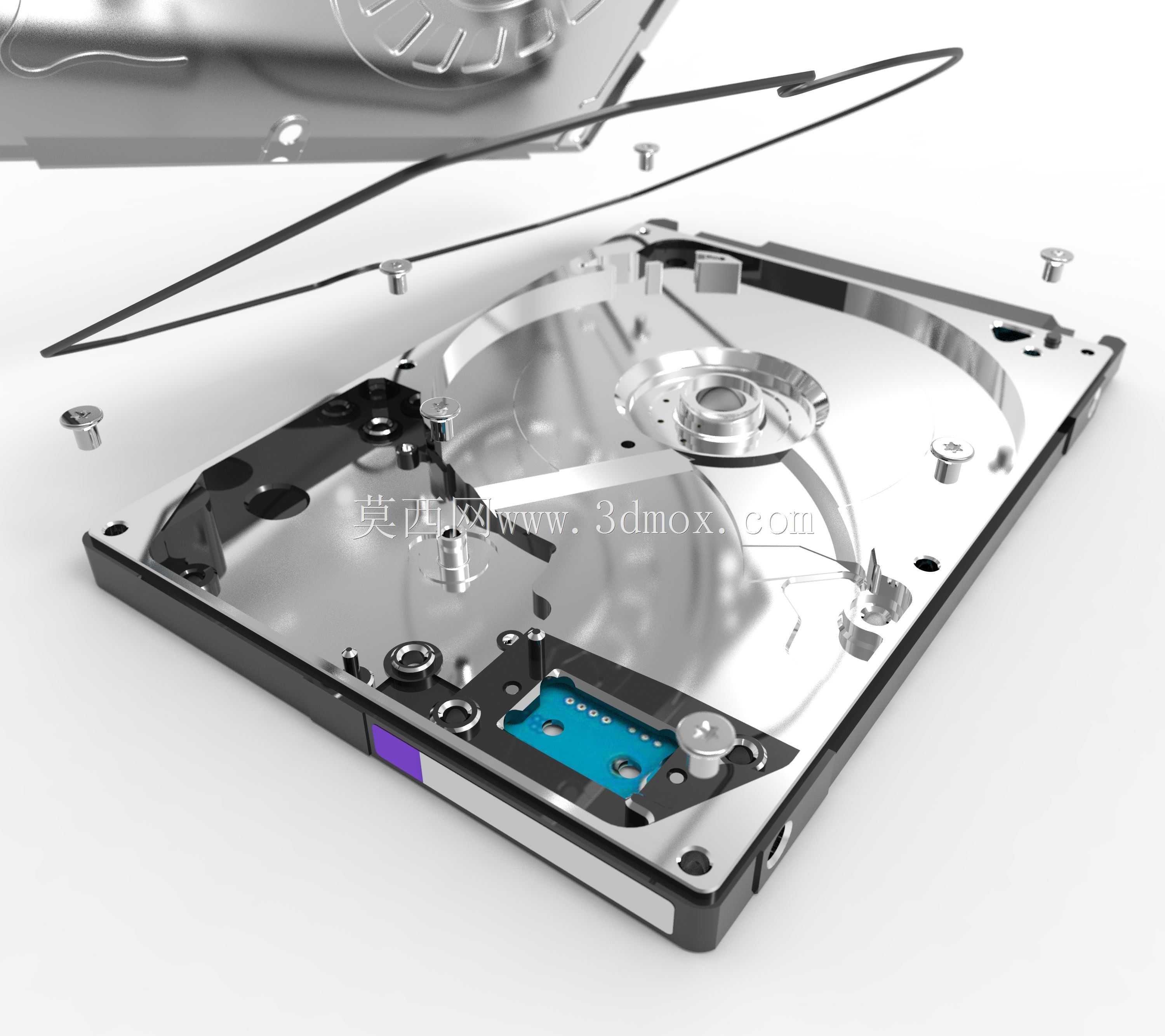

　　盘体的金属上盖采用冲压成型的镀锌钢板，边缘做了卷边钝化处理，既可以提升壳体的结构强度，抵御日常搬运、装机过程中的轻微挤压形变，也能避免锋利的钣金边缘划伤操作人员的手部，上盖与底壳之间通过一圈密封胶条压合，配合盘体边角的固定螺丝实现内部无尘腔体的密封，防止外界灰尘、水汽进入盘腔损坏磁头与盘片。底壳部分集成了主轴电机、磁头臂、盘片等核心组件，电路板通过绝缘垫片固定在底壳外侧，板载的主控芯片、缓存颗粒、电机驱动芯片都通过导热胶与底壳接触，将工作时产生的热量传导至金属壳体向外散出，无需额外加装散热片即可满足长时间连续读写的散热需求。

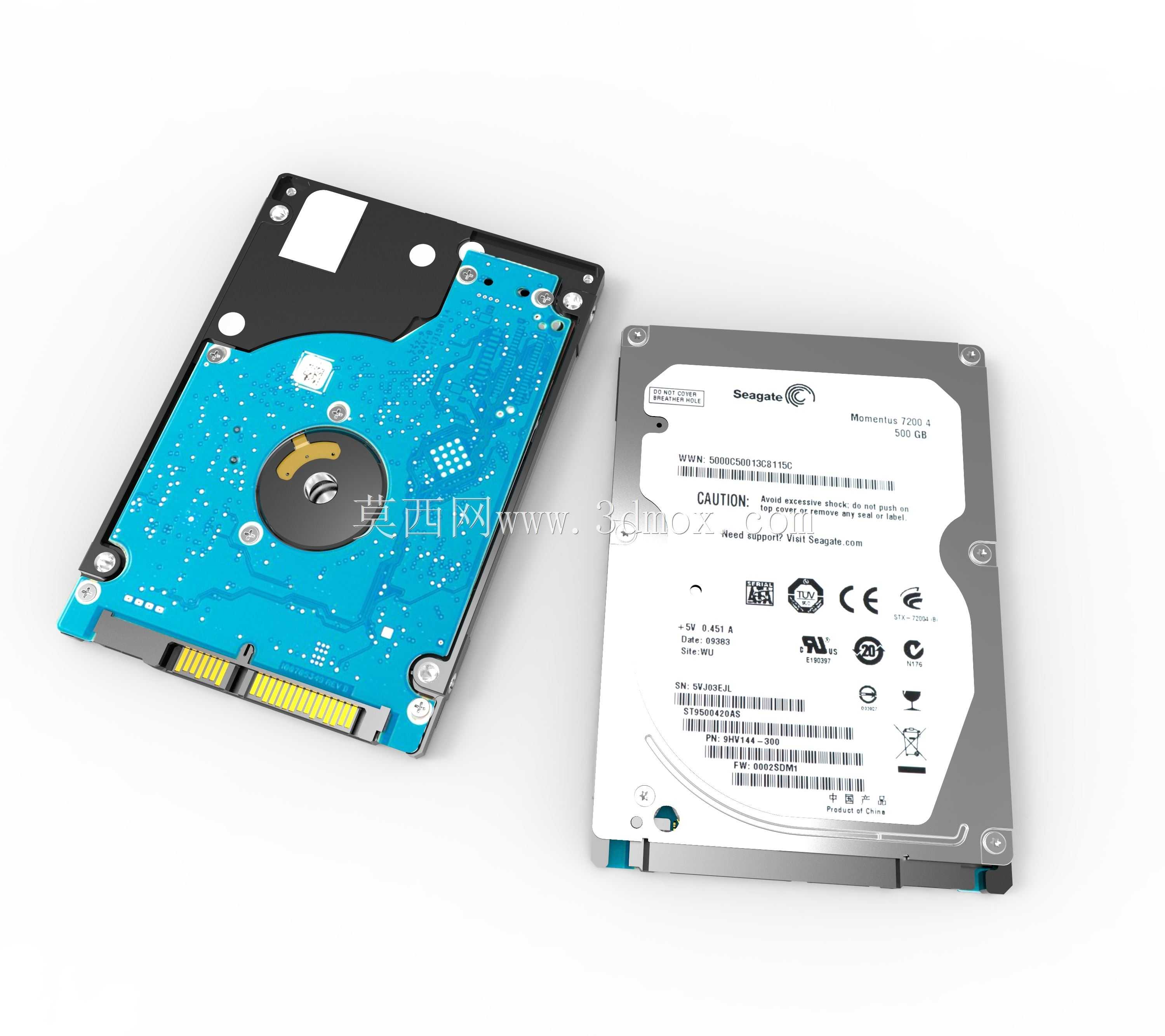

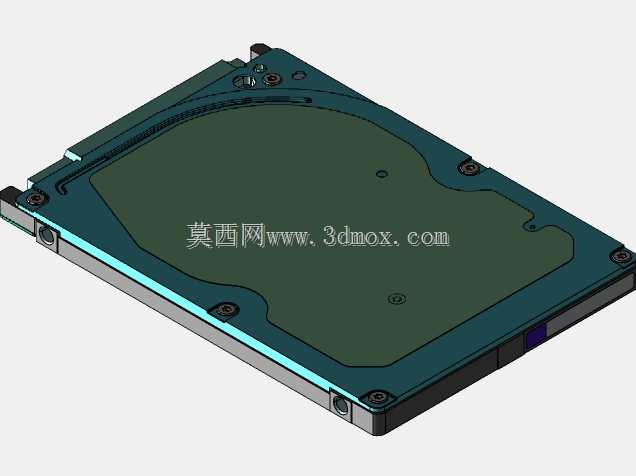

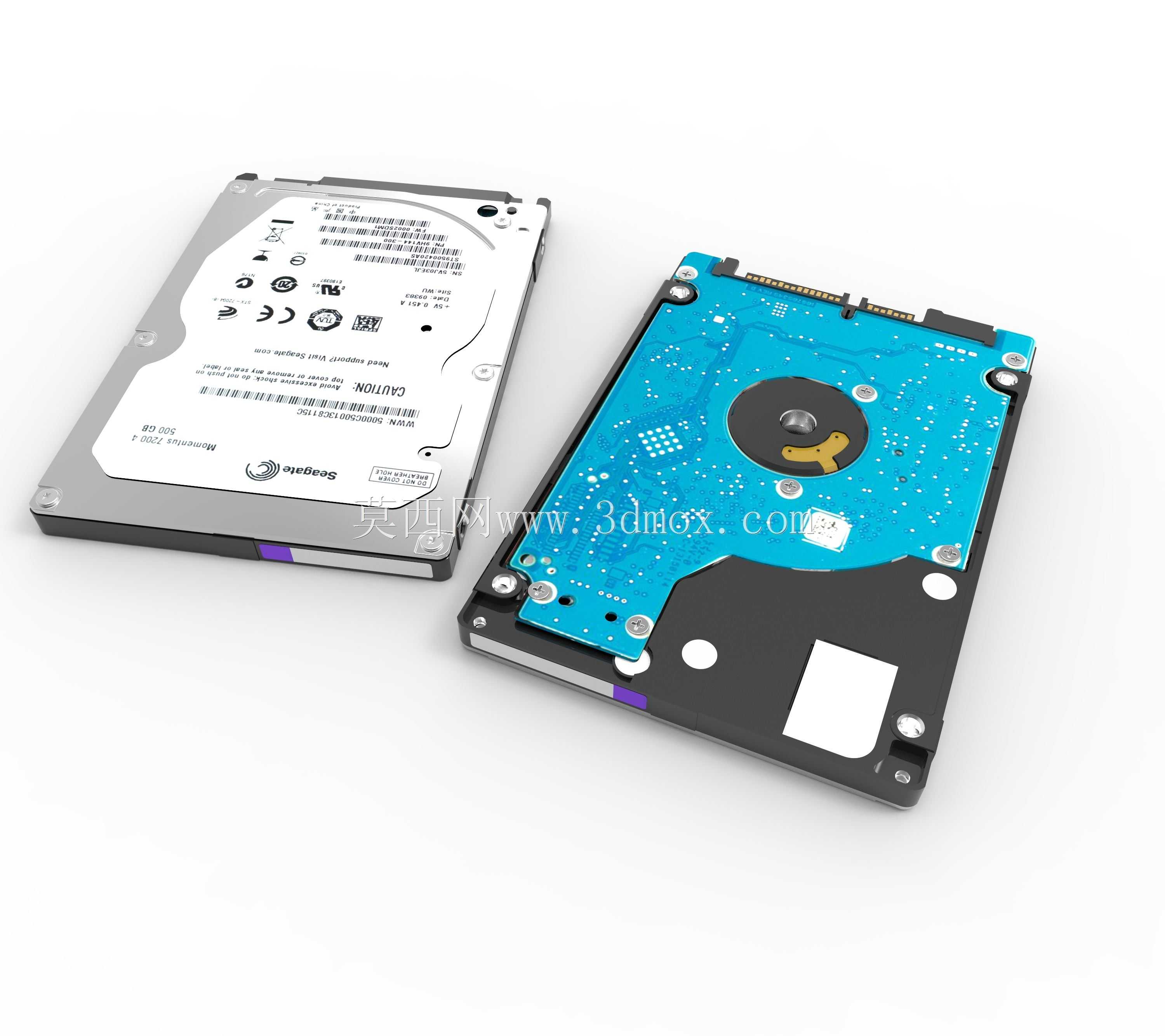

　　安装边界方面，盘体的长宽尺寸完全遵循2.5英寸存储设备的通用规范，长度100mm、宽度70mm，四个边角的安装螺孔位置与行业标准完全对齐，不管是笔记本内置的硬盘托架，还是台式机的2.5转3.5英寸安装支架，都可以直接通过M3螺丝固定，不需要额外打孔或者调整支架位置。7mm的厚度设计也让它可以向下兼容所有支持9.5mm厚度2.5寸硬盘的安装位，安装时不会因为厚度不足出现晃动，部分托架会附带配套的减震海绵垫，填充厚度间隙的同时还能吸收设备运行时产生的振动，降低磁头寻道时的共振干扰，提升读写稳定性。在实际设备选型过程中，这类薄型硬盘常被用于对重量敏感的便携设备中，相比3.5英寸台式机硬盘，它的重量仅为前者的三分之一左右，抗震性能也更优，盘体内部的磁头带有跌落感应锁止机构，当设备检测到自由落体状态时，磁头会快速收回到停泊区，避免磁头划伤盘片造成数据损坏，这一特性让它也适合用在移动硬盘盒中，作为外置便携存储使用，日常携带过程中的轻微磕碰、晃动不会轻易损坏盘体。从建模还原的角度来看，这款模型完整复现了盘体外部的所有结构细节，包括上盖的产品标识印刷区域、侧面的安装定位槽、接口端的引脚排布、电路板上的元件布局轮廓，在做整机装配仿真、设备内部结构校验时，可以直接导入装配体中验证安装间隙，检查硬盘与周边主板元件、散热模组、壳体结构之间是否存在干涉，尤其是在紧凑型设备的结构设计阶段，准确的硬盘模型能够帮助工程师提前预判走线空间、散热风道的预留是否合理，避免开模后出现硬件无法装入的问题。

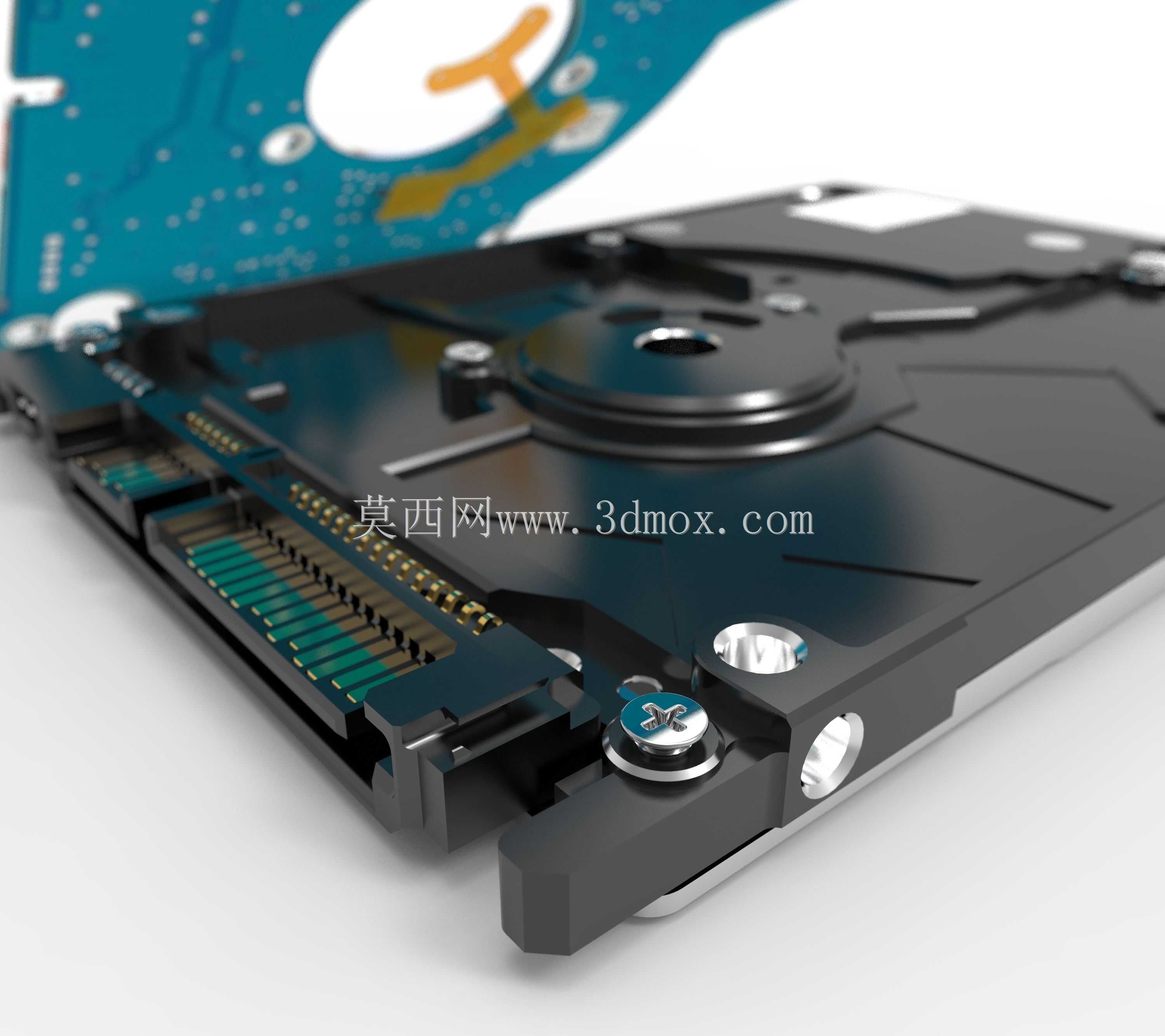

　　盘体表面的螺丝孔位深度、螺孔规格也按照实物做了还原，在做固定结构的强度校核时，可以直接参考模型上的安装点位置设计托架的固定结构，计算螺丝锁紧时的受力分布，确保硬盘在设备内部固定牢靠，不会因为设备运输过程中的振动出现松脱。另外，这款硬盘的接口端突出量也做了准确还原，在设计设备内部的SATA接口位置时，可以根据模型的接口端面位置调整母座的安装坐标，保证硬盘推入后接口对接到位，不会出现插接过浅导致接触不良，或者插接过深顶坏硬盘接口的问题。
