便携式消费级笔记本电脑外观结构三维数模

　　日常做消费电子结构方案评审时，这类便携笔记本的三维数模是很常用的参考载体，不管是做配套外设的适配设计，还是做同类型产品的结构迭代参考，都能通过完整的外形数模快速确认安装边界与干涉风险。先从实际应用场景来说，这类15英寸级别的便携笔记本，覆盖了日常办公、轻度设计、移动作业等多数使用场景，对应的配套产品开发覆盖了散热支架、外接键盘膜、便携包内衬、拓展坞适配、屏幕保护膜裁切等多个方向，所有这些外设的设计前提，都是拿到准确的整机外形尺寸、接口位置、开合角度边界、表面弧度参数，避免出现安装干涉、贴合不严、遮挡接口这类实际使用中的问题。

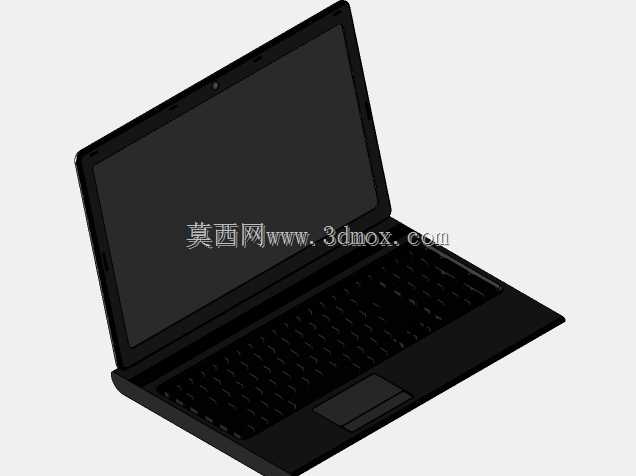

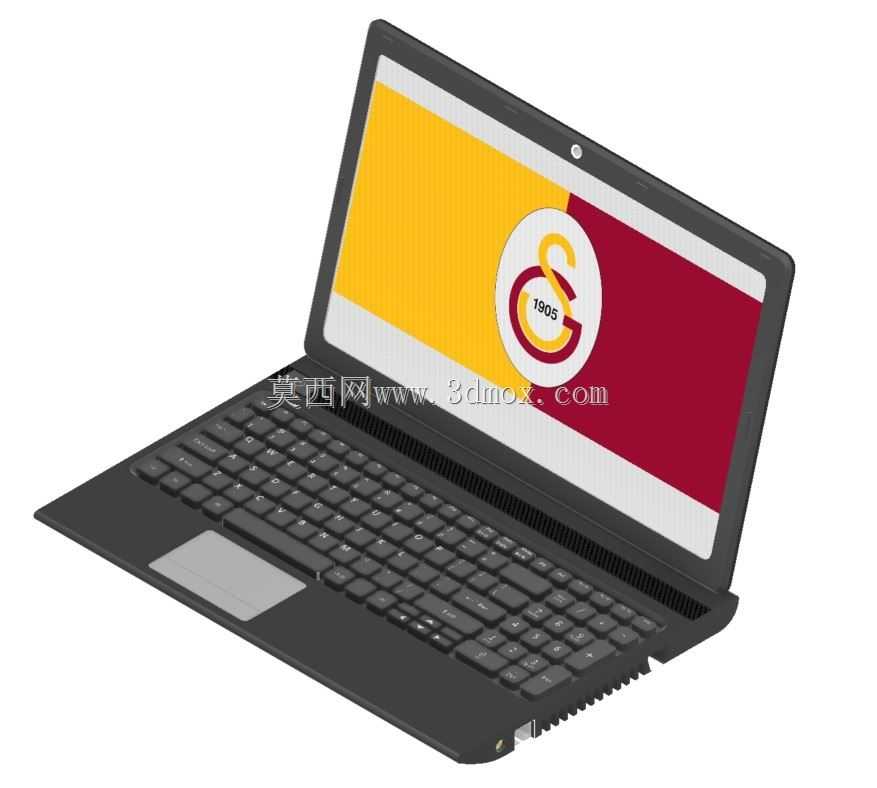

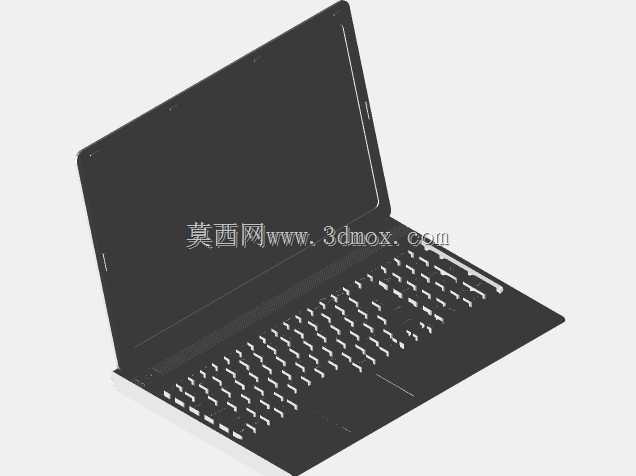

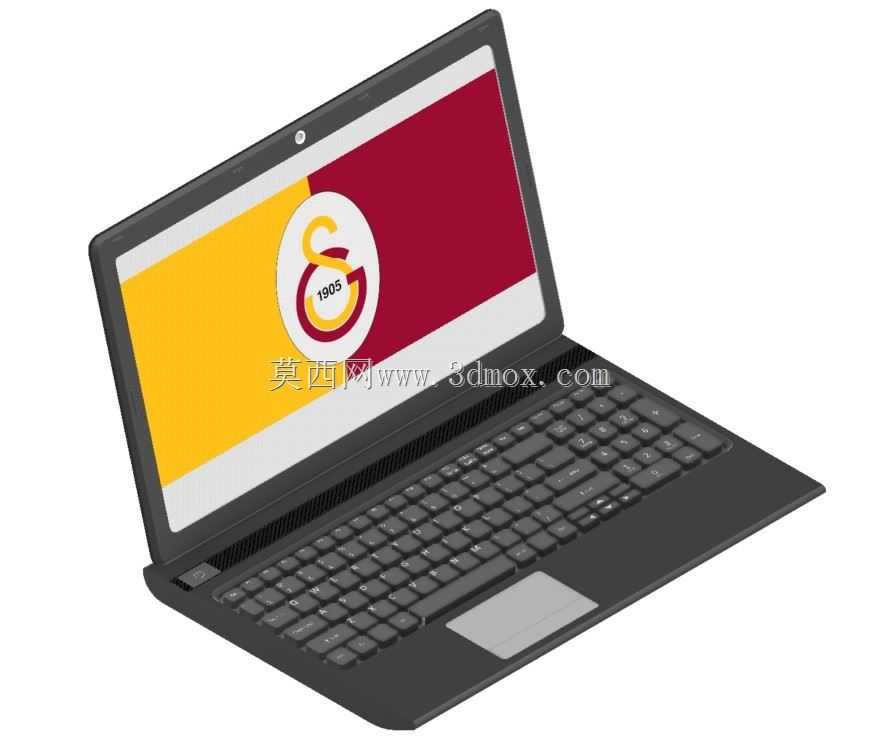

　　从产品本身的功能特性来看，这个数模完整还原了常规消费级笔记本的核心结构分区：带数字小键盘的全尺寸键盘区域，触控板的位置与凹陷深度，屏幕转轴的开合限位，屏幕边框的宽度，机身侧边的散热格栅开孔位置，底部的脚垫凸起高度，甚至屏幕面的摄像头开孔位置都做了还原。做结构设计的时候，这些细节直接决定了配套产品的适配精度，比如做散热底座的时候，底部脚垫的位置要对应底座的支撑凸点，散热格栅的位置要对齐底座的风扇出风区域，不能把进风位置挡住影响散热效率；做键盘膜的时候，每个按键的弧度、键距、边缘的C面过渡弧度都要匹配，不然会出现按键卡滞、膜边起翘的问题。

　　设计思路上，这类消费级笔记本的结构逻辑是优先平衡便携性与输入效率，全尺寸带数字小键盘的布局，是为了满足财务、数据录入类用户的高频数字输入需求，同时机身厚度控制在常规便携本的区间，不会因为带小键盘就过度增加机身宽度。屏幕采用常规的16:9宽屏比例，上边框预留摄像头安装位，下边框做收窄处理，兼顾屏幕占比与结构件的安装强度。C面的键盘区域做了轻微的下沉设计，按键行程匹配常规办公输入的手感需求，触控板位于键盘下方居中偏左的位置，符合大多数右手用户的操作习惯，不会在打字的时候误触。机身侧边的接口位置做了合理分布，常用的USB接口、音频接口分布在机身两侧靠后的位置，不会因为插线材影响鼠标操作，散热出风口布置在机身侧边，避免热风直吹用户操作鼠标的手部。

　　外形尺寸与安装边界方面，这个数模还原的整机合盖状态下的厚度、长宽尺寸都符合常规15.6英寸笔记本的通用规格，屏幕最大开合角度可以达到130度左右，满足日常桌面使用的视角调节需求，不会因为开合角度过大导致转轴受力过载。做配套工装或者外设设计的时候，要注意几个关键边界：一是屏幕开合过程中，屏幕尾部与桌面的最小间隙，设计支架的时候不能在这个区域做过高的凸起，不然屏幕打开到最大角度的时候会出现碰撞；二是机身底部的脚垫高度一般在2mm左右，设计散热底座的时候支撑面的平面度要控制在0.5mm以内，保证四个脚垫都能平稳接触，不会出现机身放置晃动的问题；三是键盘区域的按键顶面与C面壳体的高度差在1.5mm左右，设计键盘膜的时候膜片厚度不能超过0.3mm，不然会影响按键的按压行程，导致输入手感变差。

　　另外在做产品展示或者场景搭建的时候，这个数模也可以作为办公场景的基础道具，搭配办公桌、办公椅、外接显示器等模型，快速搭建出真实的办公环境渲染场景，不需要从零开始建模笔记本的复杂曲面，节省场景搭建的时间。做结构教学的时候，也可以用这个数模来讲解消费电子产品的壳体分件逻辑、转轴结构的布置思路、人机交互区域的尺寸设计依据，比如键盘的键距为什么要控制在19mm左右，触控板的尺寸为什么要做到100mm*60mm以上，屏幕的视角度数怎么匹配日常坐姿的视线高度，这些细节都可以通过完整的数模做直观的演示，比纯文字的理论讲解更容易理解。在做结构干涉检查的时候，还可以把这个数模导入到配套产品的装配体中，模拟不同开合角度下的装配状态，提前发现设计中的干涉问题，减少后续打样的修改次数，降低开发成本。
