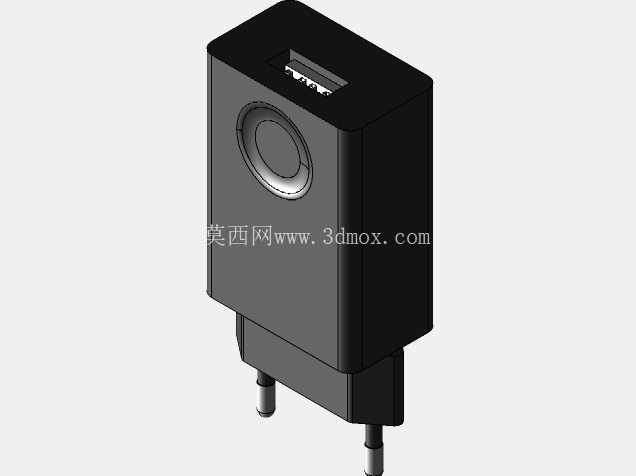

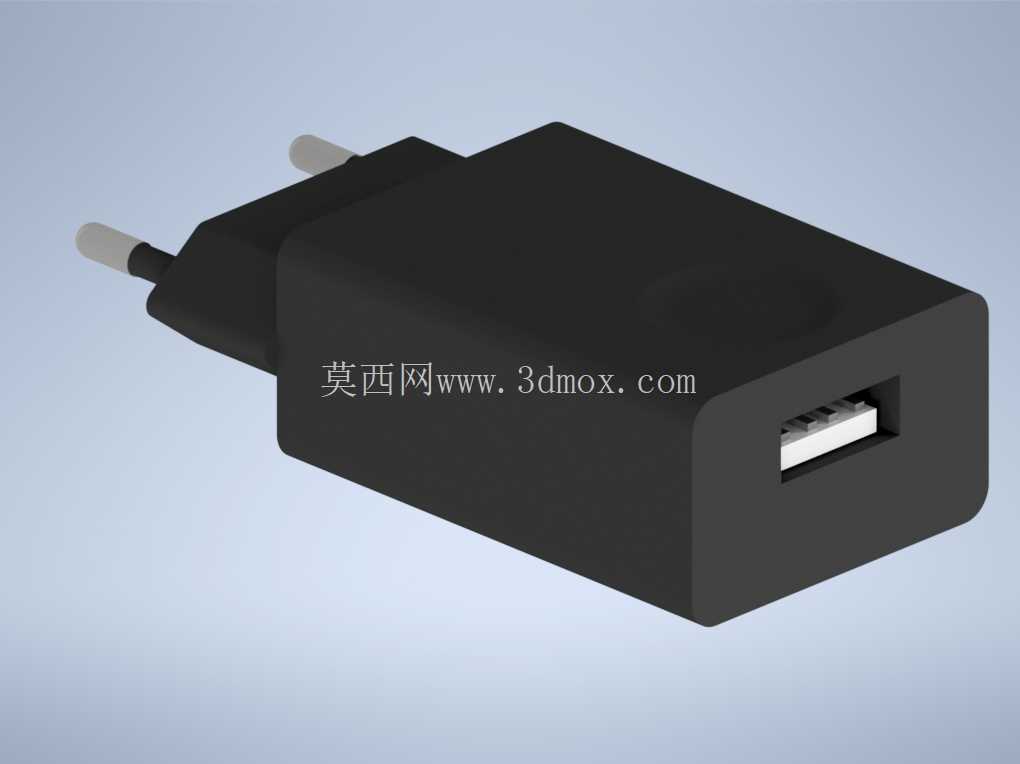

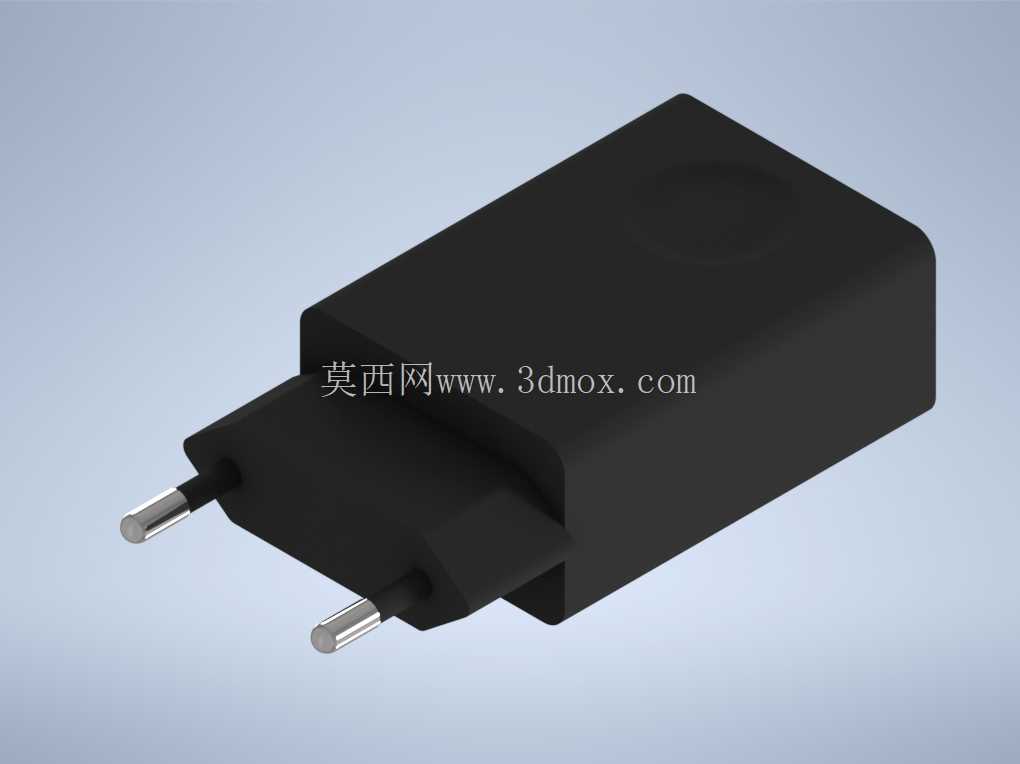

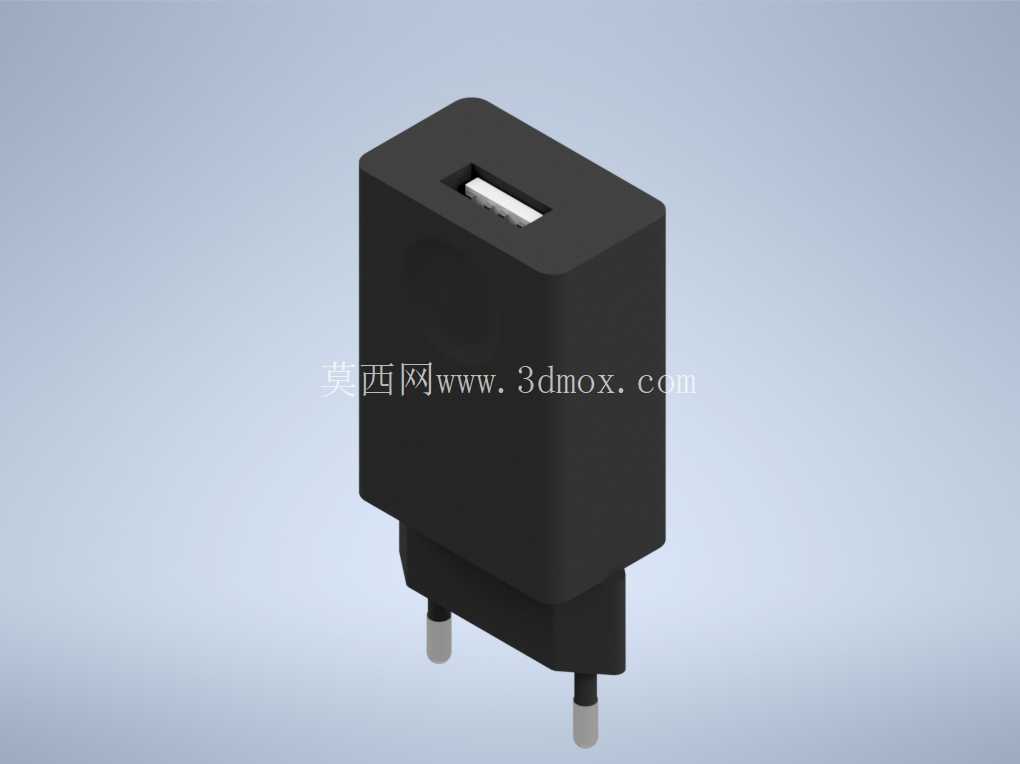

欧规插脚USB手机充电适配器结构

　　日常接触的小型USB充电头，本质是集成了AC-DC变换、降压稳压电路的微型电源适配器，属于小功率电源变压器的民用衍生品类，在消费电子供电场景里几乎是刚需配件。这款欧规插脚的USB充电结构，适配欧盟地区市电输入标准，插脚采用固定外露式圆柱结构，插脚中心距、伸出长度完全符合CE认证对应的插座配合尺寸要求，插装时能和墙面插座、插排插孔形成稳定的机械配合，不会出现松脱、接触偏斜的问题，插脚根部做了圆弧过渡的应力释放结构，反复插拔过程中不会出现插脚根部塑料开裂、插脚歪斜的情况。

　　从结构设计逻辑来看，外壳采用上下扣合的超声波焊接结构，没有外露的螺丝孔，整体外观简洁，同时能达到日常使用的IP40防护等级，防止日常使用中灰尘、飞溅的水滴进入壳体内部损伤电路。壳体的外形做了大圆角过渡处理，没有尖锐的棱角，握持插拔的时候手感顺滑，不会硌手，壳体表面做了细磨砂纹理处理，日常使用中不容易残留指纹和划痕，长期使用也能保持外观整洁。USB输出接口设置在壳体的顶端居中位置，接口周围做了0.3mm的凸台限位，插入USB数据线的时候，能引导插头精准对位，避免插偏导致接口内的弹片变形，接口内部的胶芯采用耐温阻燃材质，长期插拔、大电流输出时的温升不会导致胶芯变形。

　　内部结构的排布上，高压侧和低压侧做了明确的隔离槽设计，符合安规要求的爬电距离，避免高压侧和低压侧之间出现击穿风险。插脚和内部PCB板的连接采用铆压加焊锡的双重固定方式，即使受到侧向的插拔力，也不会出现插脚和电路板脱焊的情况。电路板上的元器件排布紧凑，变压器本体做了绝缘胶带包裹，和周围元器件保留了足够的安全间隙，电解电容的位置避开了壳体的应力集中区域，组装过程中不会被壳体挤压出现漏液隐患。

　　实际使用场景中，这款充电适配器可以给支持USB供电的手机、蓝牙耳机、便携数码配件提供稳定的5V直流输出，输出端的稳压电路能把市电波动带来的电压变化控制在允许范围内，不会因为市电电压不稳损伤被充电设备。外形尺寸控制在常规口袋可容纳的范围，插装在墙面插座上的时候，不会遮挡相邻的插座插孔，多设备同时插在插排上时也不会出现空间干涉。壳体的壁厚设计均匀，注塑成型的时候不会出现缩水、翘曲的问题，量产时的良率能得到有效控制，插脚的嵌入部分做了防脱滚花结构，注塑的时候和塑料壳体结合更牢固，承受大的插拔力也不会被拔出。

　　从建模的细节来看，所有的配合间隙都按照实际量产的公差要求设置，上下壳的扣合位置预留了超声波焊接的溢胶槽，焊接后不会有多余的胶溢出到壳体外表面影响外观。USB接口的金属外壳和壳体的配合间隙控制在0.1mm以内，组装后不会出现接口晃动的情况，插脚的圆柱度、表面粗糙度都按照实际五金件的加工要求做了还原，能直观体现实际产品的装配关系。在结构验证阶段，这个三维模型可以用来做壳体的强度仿真，模拟插拔过程中壳体的应力分布，优化壁厚和加强筋的位置，避免出现应力集中导致的壳体断裂，也可以用来做装配干涉检查，确认内部元器件和壳体之间没有干涉，组装流程顺畅。
