工业仓储双层置物货架结构设计

　　这套仓储置物架的结构方案，最初是面向车间边角物料暂存区、备件库以及中小件成品周转区的实际痛点展开的。现场常见的问题是零散长料、盒装标准件、工装夹具混堆在地面，拣货时反复翻找，通道被占用，叉车回转半径也被压缩，因此建模时优先把“规整分区、靠墙布置、人工取放”作为核心约束。

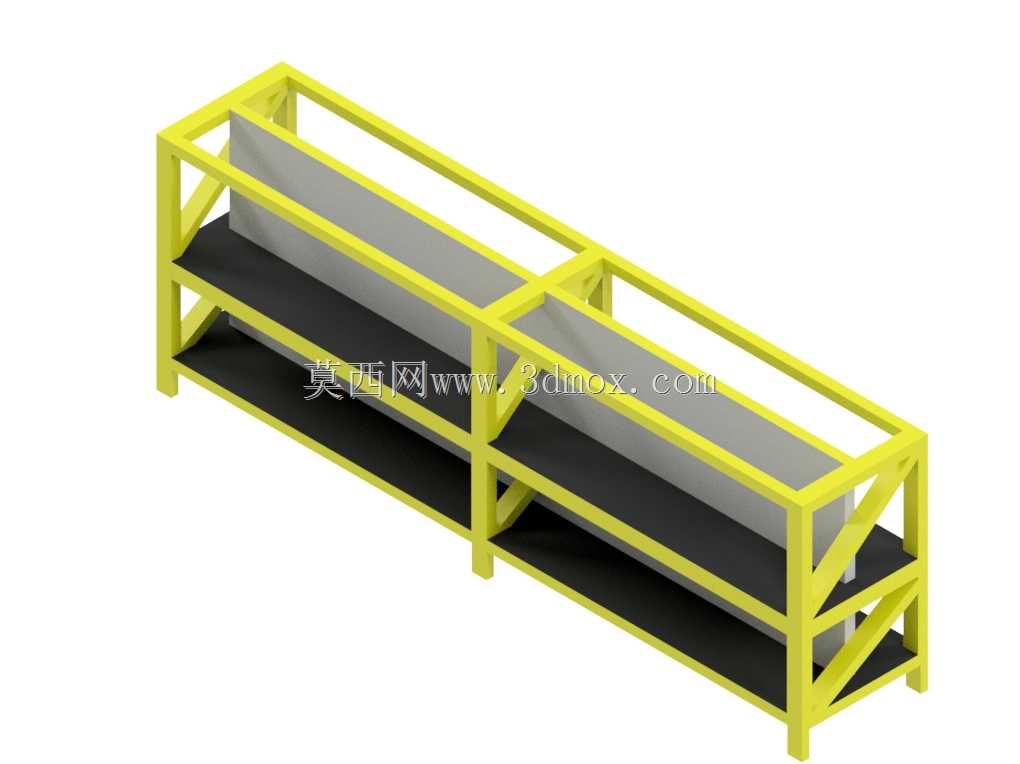

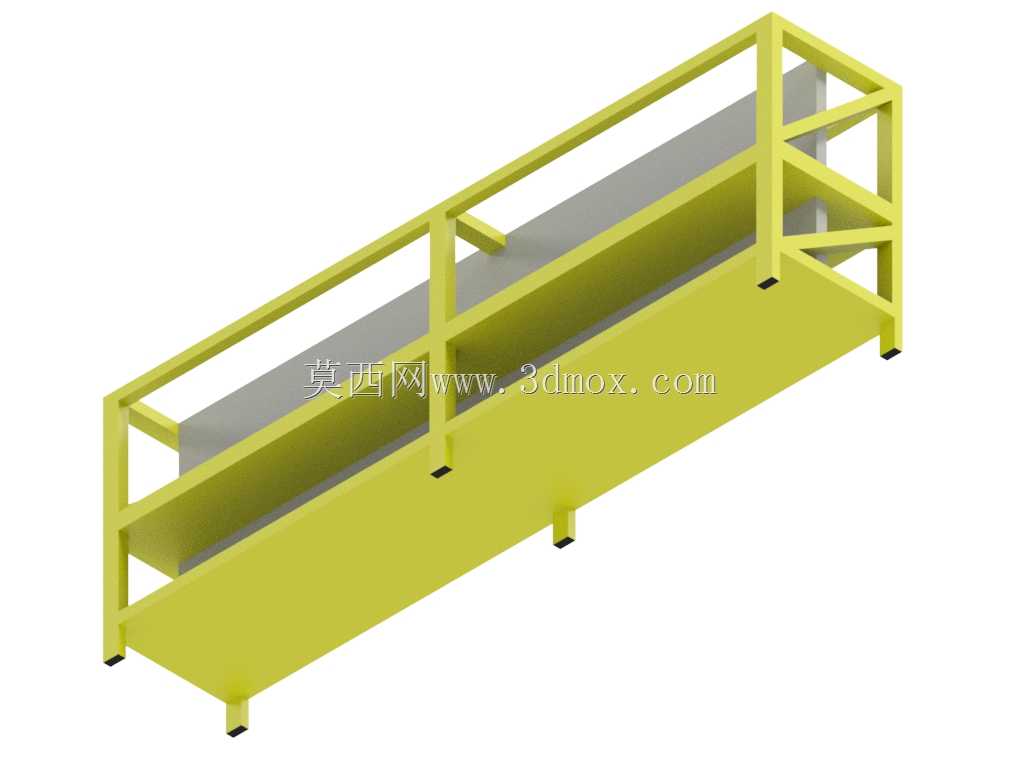

　　从框架受力逻辑看，整体采用矩形管材焊接成连续门式骨架，立柱沿长度方向等距排布，顶底两道纵梁把各片门框串成整体，避免单片框架侧向失稳。层板没有做成满焊封闭箱体，而是选用平板承托结构搭在横梁上，这样既控制了自重，也让落料、灰尘不会在夹层积存；货架后侧加装整面挡板，作用是防止小件、棒料从后方滑落，尤其适合贴墙安装时挡住墙面管线，避免取放工件时磕碰。端部斜撑的布置很关键，模型在两端门框内加入X形交叉拉杆，把纵向水平力直接传导到地面，抵抗人工推送货物或地震工况下的侧倾，中间段则依靠立柱与横梁的刚性节点维持框架方正。

　　层数设定为双层作业面，底层贴近地面放置较重的毛坯、夹具箱，重心压低有利于稳定；上层高度控制在成年人站立可及的范围，存放频次较高的轻量件，无需登高设备。长度方向做成两段连贯拼接的长条形，适合沿仓库墙体连续布设，充分利用狭长闲置空间；宽度方向仅保留单人伸手可取的深度，避免物料深埋在内侧无法拿取。

　　安装边界上，框架底脚需要落在平整硬化地面，沿墙一侧预留挡板与墙面的间隙，便于打膨胀螺栓固定立柱根部；货架前方留出通道，保证拣料小车能够直行停靠。建模过程中把管材规格、层板厚度、斜撑角度都做了实体还原，节点处梁柱相贯、焊缝位置清晰可查，设计者可以在此基础上按实际载荷调整管厚、增加中间隔板或分隔料盒，也能直接导出杆件下料长度，用于车间自制仓储工位架的放样与焊接预制。
