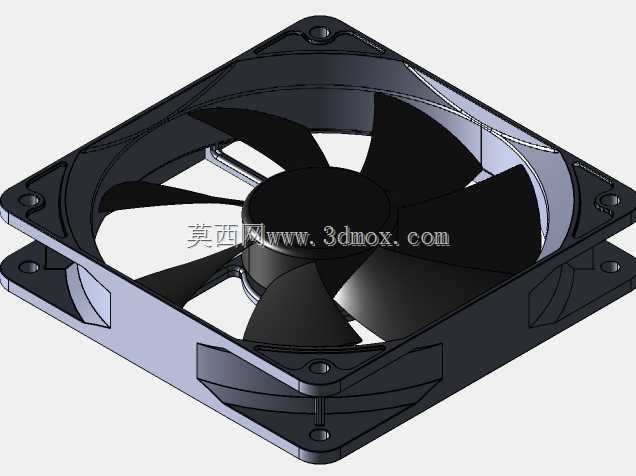

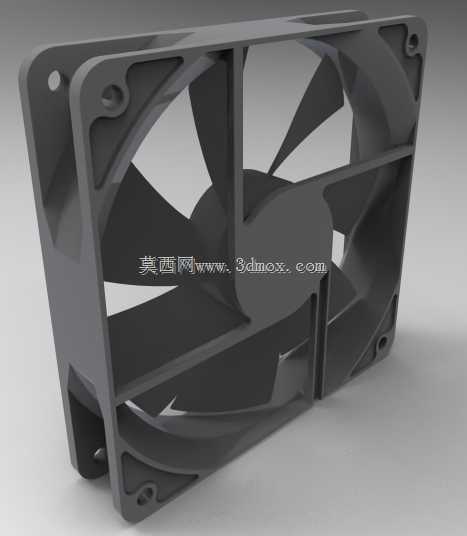

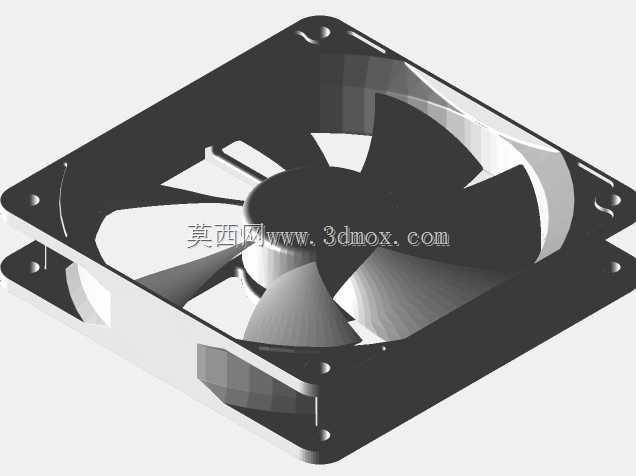

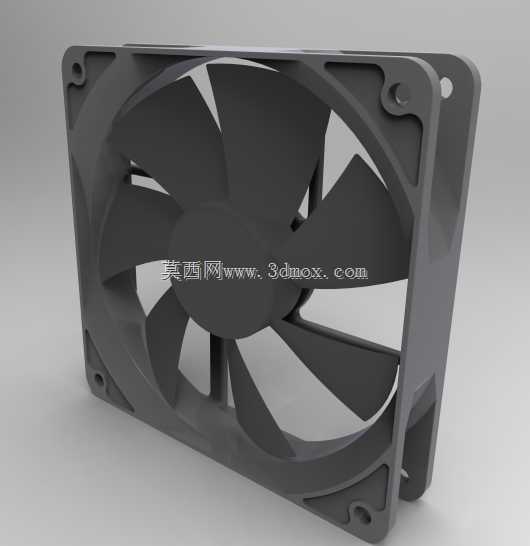

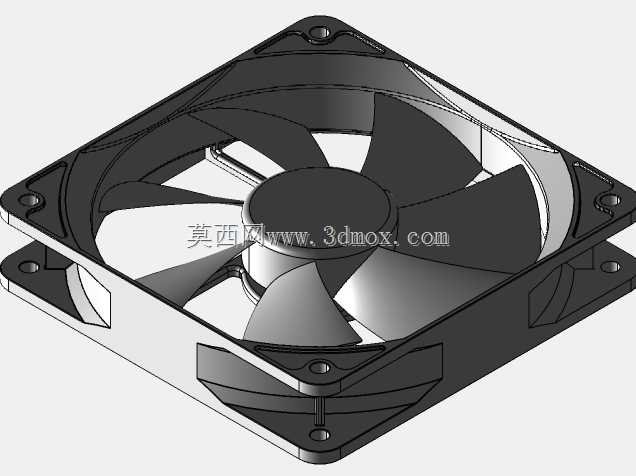

120×25mm规格轴流散热风扇结构设计

　　在工业控制机柜、桌面计算设备、大功率电源模块、小型伺服驱动单元的热管理设计中，风冷散热始终是成本可控、可靠性最优的方案选择，而120×25mm作为行业内沿用多年的标准安装规格轴流风扇，是结构工程师做散热选型时最常接触的通用部件。这类风扇的安装边界完全遵循行业通用开孔规范，外框为正方形结构，四个角预留的沉头安装孔位中心距为105mm，适配M3或者M4规格的安装螺丝，安装时不需要额外做定制转接支架，直接匹配市面上绝大多数标准机箱、机柜的预留风扇位，25mm的厚度方向尺寸也能兼容绝大多数设备的内部安装空间，不会和内部的PCB板、走线槽、结构加强筋产生干涉。

　　从功能特性来看，这类轴流风扇依靠叶片旋转带动空气沿轴向流动，直接将设备内部积聚的热空气排出设备腔体，同时引入外部低温空气形成对流循环，把发热元器件的工作温度控制在额定范围内，避免功率器件、芯片因为过热出现降频、寿命衰减甚至烧毁的问题，相比同规格的离心式风扇，轴流结构的风阻更低、同转速下风量更大，适合在通风路径顺畅、没有密集阻挡结构的设备腔体内部使用。做这款风扇的结构设计时，首先要兼顾外框的结构强度和气流效率，外框的四个边角做了圆弧过渡处理，既可以避免安装时锐角划伤操作人员，也能减少边角位置的气流紊流，降低风扇运行时的风切噪音；外框内侧的导流环和叶片外缘的间隙控制在极小范围内，避免叶片旋转时出现扫膛问题，同时减少间隙处的气流回流损失，提升实际送风效率。

　　叶片的曲面设计是整个风扇结构的核心，每一片叶片的安装角从叶根到叶缘做连续渐变处理，叶根位置的安装角更大，适配轮毂位置较低的线速度，叶缘位置安装角更小，匹配外圈更高的线速度，让整个叶片扫过的区域都能均匀推动空气流动，避免局部区域气流效率过低；叶片数量选择七叶结构，相比常见的五叶结构，七叶设计可以在相同转速下获得更连续的气流输出，降低叶片旋转带来的气流脉动，进一步减少运行噪音，同时保证足够的送风静压，让气流可以穿过设备内部的防尘网、散热鳍片等有一定风阻的结构。轮毂部分的结构设计需要匹配标准的风扇电机安装位，中心预留的电机安装腔尺寸适配行业通用的20mm直径无刷电机，轮毂表面做了平滑的弧面过渡，引导气流顺畅进入叶片区域，避免轮毂正面形成气流滞止区带来额外的风阻。外框四个安装角的沉头孔做了深度限位设计，安装螺丝拧入后不会突出外框表面，保证风扇安装后可以完全贴合安装面，避免安装面和风扇之间出现缝隙导致的气流漏损；外框的进风侧和出风侧都做了微小的倒角处理，减少空气进入和流出风扇时的局部阻力。

　　在实际选型应用中，这款120×25mm规格的风扇可以覆盖从桌面电脑机箱、NAS存储设备，到工业PLC控制柜、小型激光设备、大功率充电桩模块等多种场景的散热需求，做设备结构设计时，只需要按照标准尺寸预留安装位，不需要单独开模定制风扇结构，能够大幅缩短产品的开发周期，降低零部件采购成本。设计过程中还需要考虑风扇的安装方向兼容性，外框的对称结构支持正装和反装两种方式，分别对应向外排风或者向内送风的使用需求，不需要调整安装孔位就能切换风向，适配不同设备的风道设计逻辑；外框的材质选用常用的阻燃ABS或者PBT材质，满足电子设备的阻燃要求，长期在设备内部的高温环境下工作不会出现形变、脆化问题，保证风扇长期运行的结构稳定性。叶片和外框之间的间隙均匀性是设计时需要重点校核的尺寸，既要保证叶片旋转时不会和外框发生摩擦，也要尽可能缩小间隙减少气流损失，建模时需要对叶片的旋转包络面做完整的干涉检查，考虑塑料件成型后的收缩形变余量，预留合理的公差范围，避免量产时出现批量的扫膛不良问题。
