适配双120mm风扇的HEPA过滤器安装支架

　　在小型新风净化单元、机柜散热过滤系统、桌面级空气净化设备的结构搭建中，过滤器与风机的衔接安装一直是结构设计里容易被忽略却直接影响整机运行效果的环节，这款适配特定规格过滤器与双120mm风扇的安装支架，正是针对这类紧凑空间内的过滤-送风一体化安装需求设计的结构件。从实际应用场景来看，这类支架多用于小风量空气循环过滤场景，比如小型工业控制柜的进风过滤段，需要在柜体侧壁同时完成HEPA过滤器的固定与散热风扇的安装，避免未经过滤的空气携带粉尘进入柜内积附在电路板、接线端子上造成接触不良或散热效率下降；也可用于DIY桌面空气净化器的结构搭建，将标准规格的HEPA滤网与常见的120mm轴流风扇组合成独立过滤单元，不需要额外定制复杂的外壳结构就能完成组装。

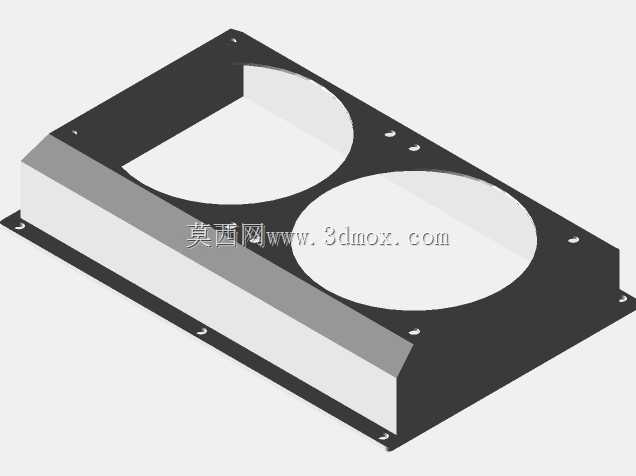

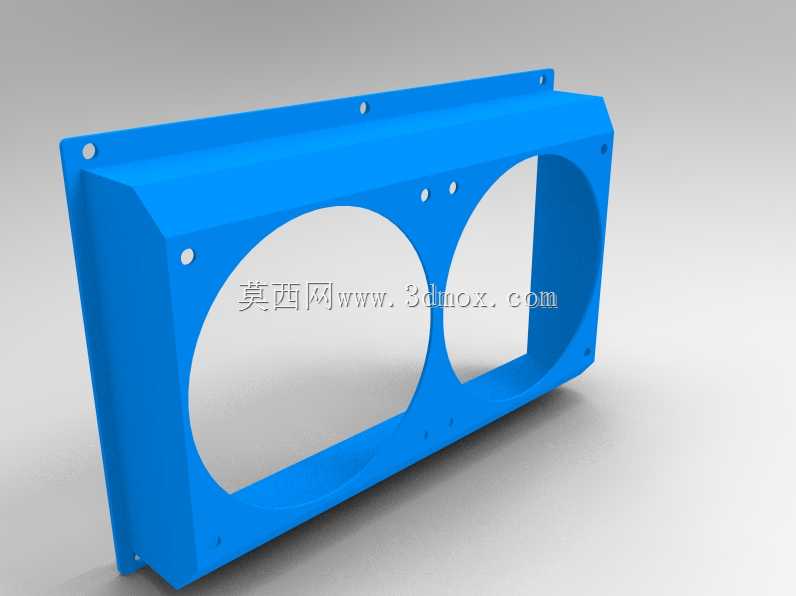

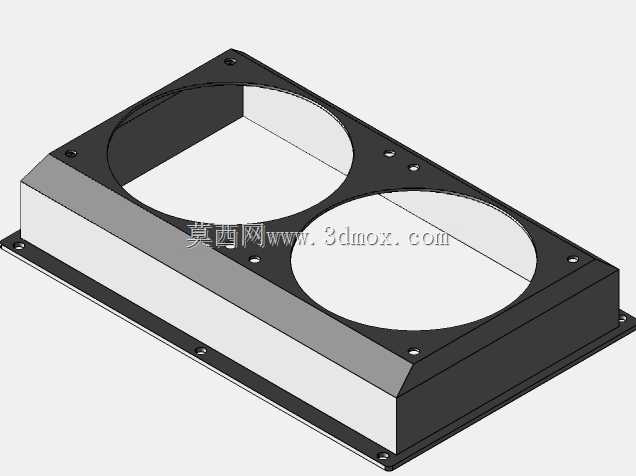

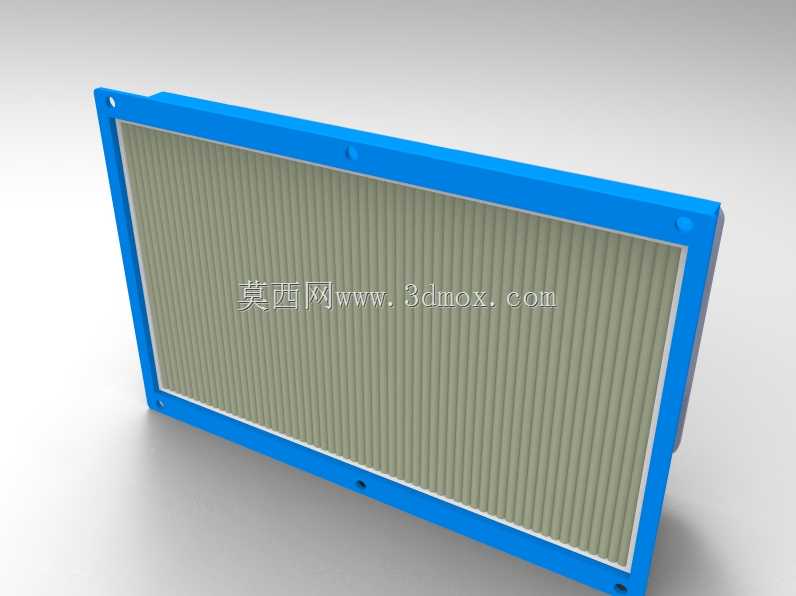

　　从功能特性上看，这个支架承担了双重固定与密封衔接的作用，一侧用于卡装固定指定型号的板式HEPA过滤器，另一侧预留了两个120mm×25mm规格轴流风扇的安装位，不需要额外的转接件就能同时完成两个风扇的对位安装，让风扇吹出的气流可以完全穿过滤芯有效过滤区域，避免出现漏风短路的情况，保证所有经过风扇的气流都先经过HEPA滤芯过滤。支架前部设计的整圈法兰结构，是整个安装结构的核心受力与密封部位，法兰上预留的安装孔位可以直接通过螺丝将整个过滤-风扇组件固定在平板安装面，不管是机柜侧壁的开孔处，还是自制净化设备的外壳面板，都可以通过法兰面实现压紧固定，法兰与安装面之间可以根据密封需求加装泡棉密封条，避免未过滤空气从组件与安装面的缝隙处旁通。

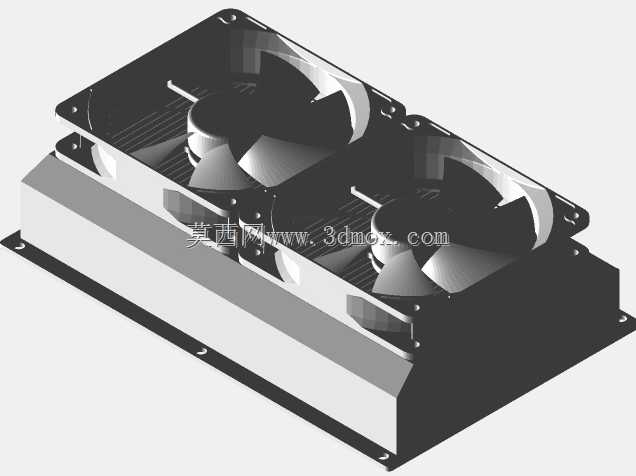

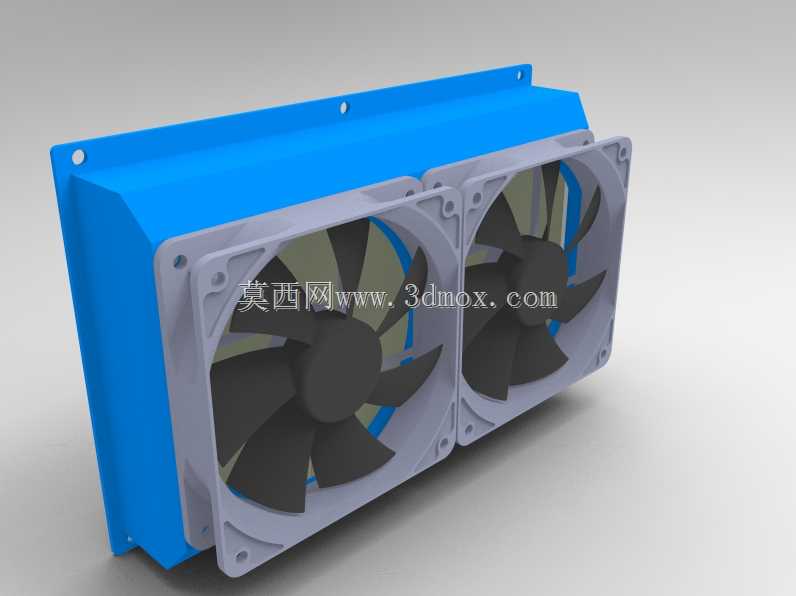

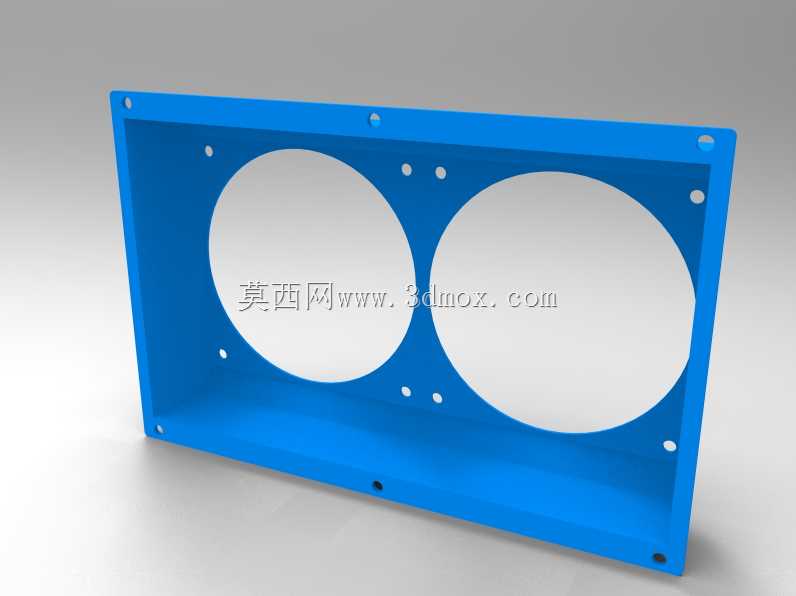

　　设计思路上，整个支架采用了边框式的轻量化结构，没有多余的冗余结构，边框的宽度刚好可以卡住HEPA过滤器的侧边，既保证滤芯安装后不会出现径向窜动，又不会过多遮挡滤芯的有效通风面积，尽可能降低支架本身带来的风阻。两个风扇的安装位采用对称布局，中心间距匹配标准120mm风扇的安装孔距，安装后两个风扇的出风范围可以完全覆盖滤芯的迎风面，不会出现局部滤芯无气流通过的死区，提升滤芯的整体利用率。边框的厚度设计兼顾了结构强度与安装空间需求，既不会因为壁厚过薄导致安装螺丝时出现结构变形，也不会因为壁厚过大占用过多的轴向安装空间，适配紧凑安装场景下的空间限制。

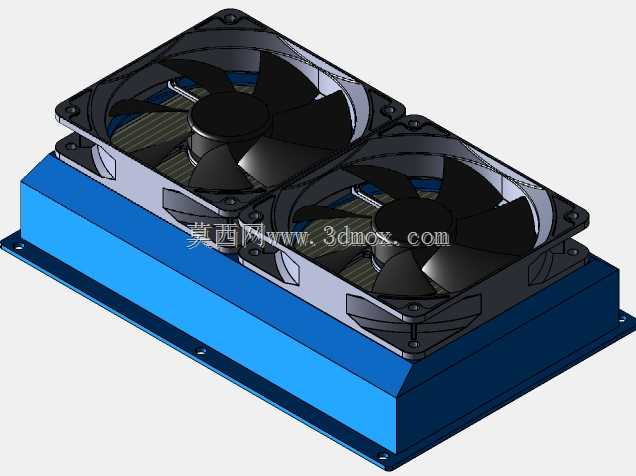

　　从安装边界尺寸来看，支架的整体外轮廓尺寸匹配所适配的HEPA过滤器外形，法兰边突出支架主体一定宽度，保证安装时螺丝孔位有足够的受力面积，不会因为安装力过大造成边框开裂。两个风扇安装位的轴向深度刚好可以容纳25mm厚度的标准120mm轴流风扇，风扇安装后不会突出支架背面，也不会与滤芯表面产生干涉，风扇与滤芯之间预留的微小间隙可以让气流在穿过滤芯前有一定的缓冲空间，让气流更均匀地分布在整个滤芯表面，降低局部风速过高带来的噪音问题。支架上的所有安装孔位都做了沉台设计，螺丝安装后头部不会突出结构表面，避免安装后与其他部件产生刮擦，也让整个组件的外观更规整。在实际装配过程中，只需要先将HEPA过滤器从支架的滤芯安装侧推入卡紧，再将两个120mm风扇通过螺丝固定在支架的风扇侧，最后通过前部法兰将整个组件固定在目标安装平面即可，整个装配过程不需要复杂的工装，单靠手动工具就能完成组装，后期更换滤芯时也只需要拆下整个组件，取出旧滤芯更换新件即可，维护操作十分便捷。这类结构件虽然在整套过滤系统中属于辅助结构件，但它的尺寸精度、结构合理性直接影响整个过滤单元的密封效果、风阻大小与运行稳定性，设计时需要充分匹配滤芯与风扇的标准尺寸，同时兼顾安装场景的空间限制，才能在最小的空间占用下实现可靠的固定与密封效果。
