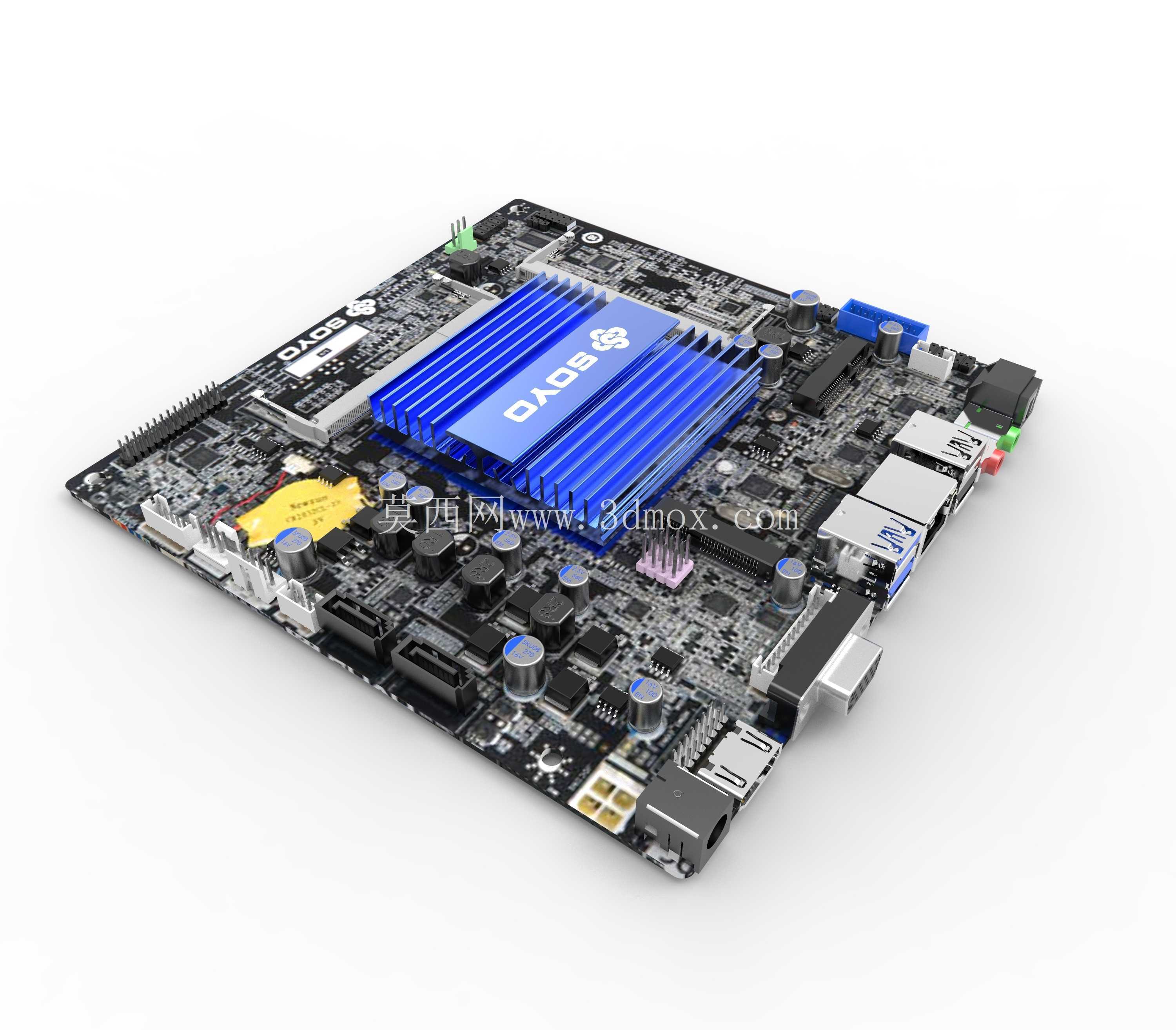

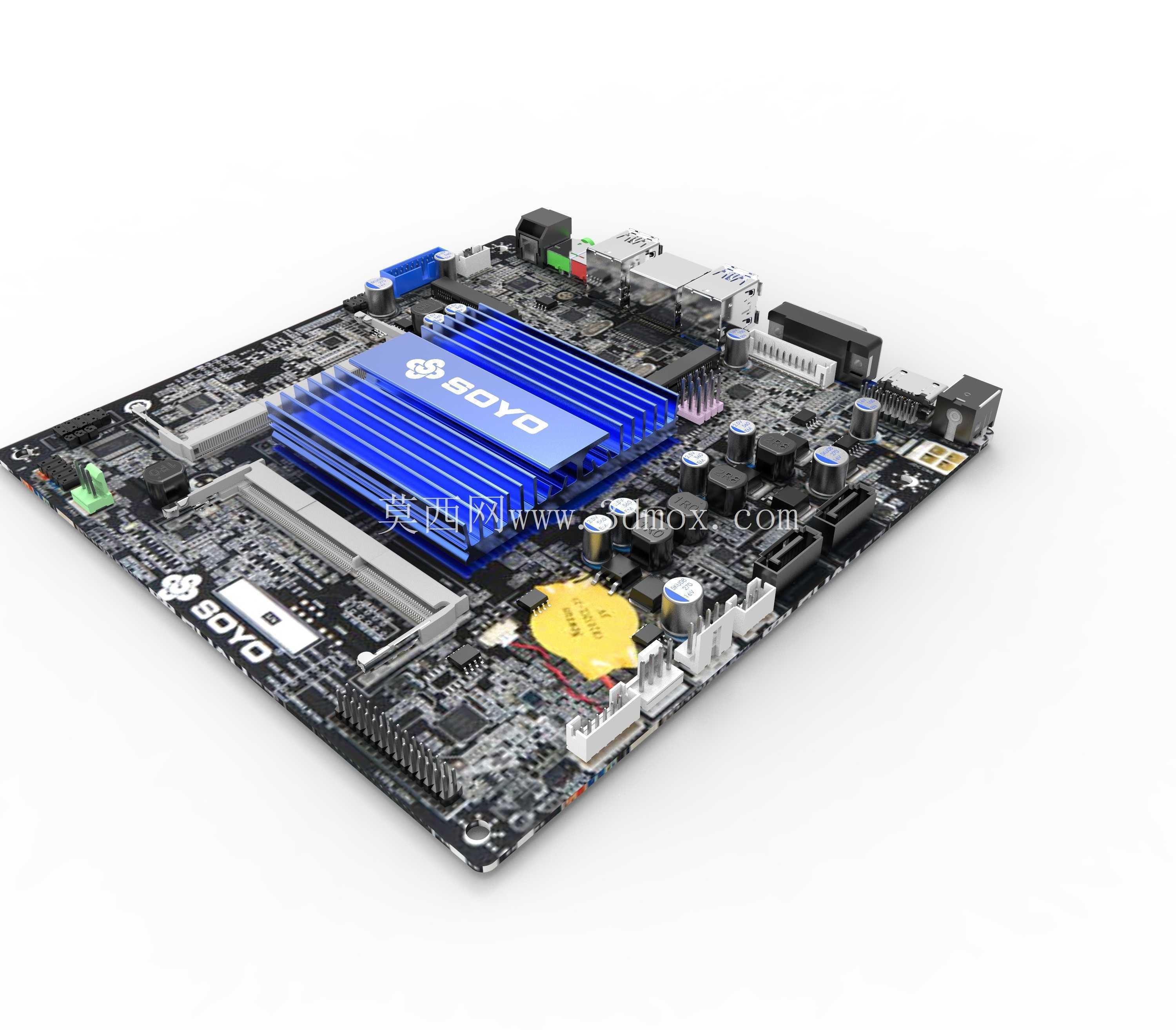

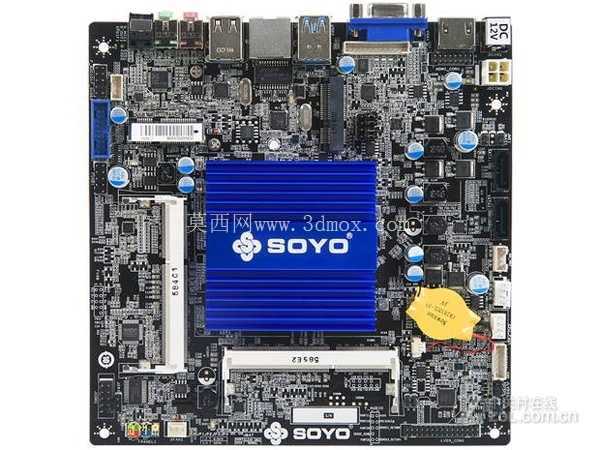

梅捷SY-Thin mini N3150超薄ITX主板结构设计

　　做了十几年结构设计，经手的工控、迷你主机主板方案不下百套，这次拿到的这款超薄ITX主板的三维数模，第一眼就注意到它的布局逻辑完全是冲着紧凑空间嵌入式场景去的。日常做自助终端、迷你办公主机、工业触控一体机、软路由设备的结构适配时，最头疼的就是主板厚度、接口位置和安装孔位的匹配问题，这款主板的设计刚好踩中了这类场景的核心需求。

　　先从安装边界说起，标准Thin ITX规格的安装孔位完全遵循行业通用规范，四个M3固定孔的位置公差控制在0.1mm以内，做机箱结构适配的时候不用反复核对孔位偏移，直接套用标准ITX安装位的定位柱就能完成固定，主板整体厚度控制在18mm以内，算上被动散热片的总高度也不超过22mm，这个尺寸刚好能塞进1U厚度的迷你机箱里，做壁挂式工控终端、桌面迷你办公主机的时候，不会因为散热片凸出来的高度导致机箱盖合不上，也不用额外切割机箱内部的支撑结构。

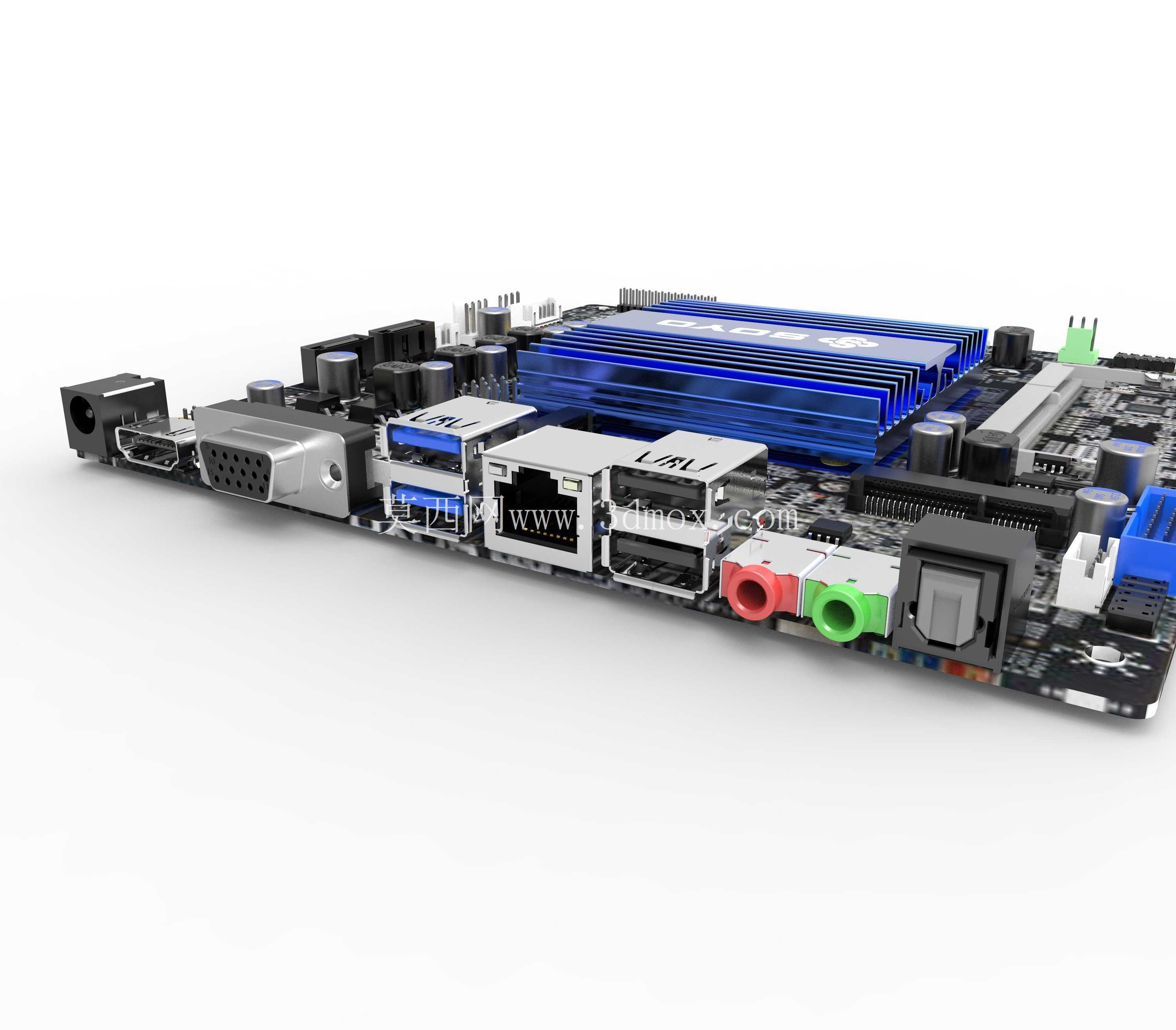

　　接口布局上能看出设计时花了不少心思，后置IO接口从左到右依次排布了USB2.0、HDMI、DVI、LVDS输出、RJ45网口、USB3.0接口和音频接口，没有把高发热的接口和供电模块堆在一起，LVDS接口直接做在后置IO位旁边，做触控一体机适配的时候，屏幕排线不用绕主板半圈，直接就能插在接口上，减少了排线弯折带来的信号干扰问题。主板正面的内存插槽采用了卧式贴片的DDR3 DIMM槽，两个插槽最大支持16G内存，卧式设计比立式插槽省出了近10mm的垂直空间，刚好匹配超薄机箱的内部高度限制，不会出现内存颗粒顶到机箱上盖的问题。存储接口方面，两个mini SATA接口布置在主板侧边，做固态存储扩展的时候，固态盘可以直接贴在机箱内壁固定，不用额外做硬盘支架，进一步压缩了整机的内部空间占用。

　　供电部分的设计也偏向低功耗场景的稳定性，CPU采用的是集成N3150四核处理器，搭配全固态电容供电，被动式铝制散热片直接覆盖CPU和供电模块，没有设计主动风扇，一方面避免了风扇积灰、轴承磨损带来的后期维护问题，另一方面零风扇的设计能把整机运行噪音控制在20dB以内，用在图书馆自助查询机、医院叫号终端、办公软路由这类对噪音敏感的场景里完全不会产生干扰。散热片的鳍片采用横向排布的结构，机箱内部只要有微弱的空气流动就能带走热量，不用额外设计导流风道，做整机热仿真的时候，满负载运行下CPU核心温度能稳定控制在65摄氏度以内，完全满足7*24小时连续运行的工业场景要求。

　　板载的插针布局也很规整，前面板开关、USB扩展、串口插针都布置在主板的边缘位置，做机箱内部走线的时候，线束可以沿着机箱侧壁排布，不会横跨主板上方挡住散热片的气流，也不会和内存、固态盘的安装产生干涉。主板PCB采用6层板设计，信号层和供电层分开排布，USB3.0、HDMI这类高速信号的走线做了等长处理，信号传输的稳定性比普通4层板主板好很多，做高清视频播放、多设备数据传输的时候不会出现掉帧、断连的问题。

　　实际做结构适配的时候，还要注意几个细节：主板的24Pin供电接口采用了侧插式设计，电源线从侧边插入，不会在主板背面凸起，做壁挂安装的时候，主板背面和机箱背板之间只需要留3mm的间隙就能走供电线，不用额外挖槽避让。主板上的CMOS电池采用卧式贴片安装，高度和电容齐平，不会出现电池凸出来顶到其他部件的问题。另外主板预留了mini PCIe插槽，可以扩展无线网卡或者4G模块，做移动工控设备、户外自助终端的时候，不用额外扩展转接板就能实现无线通讯功能，省了不少结构改模的成本。

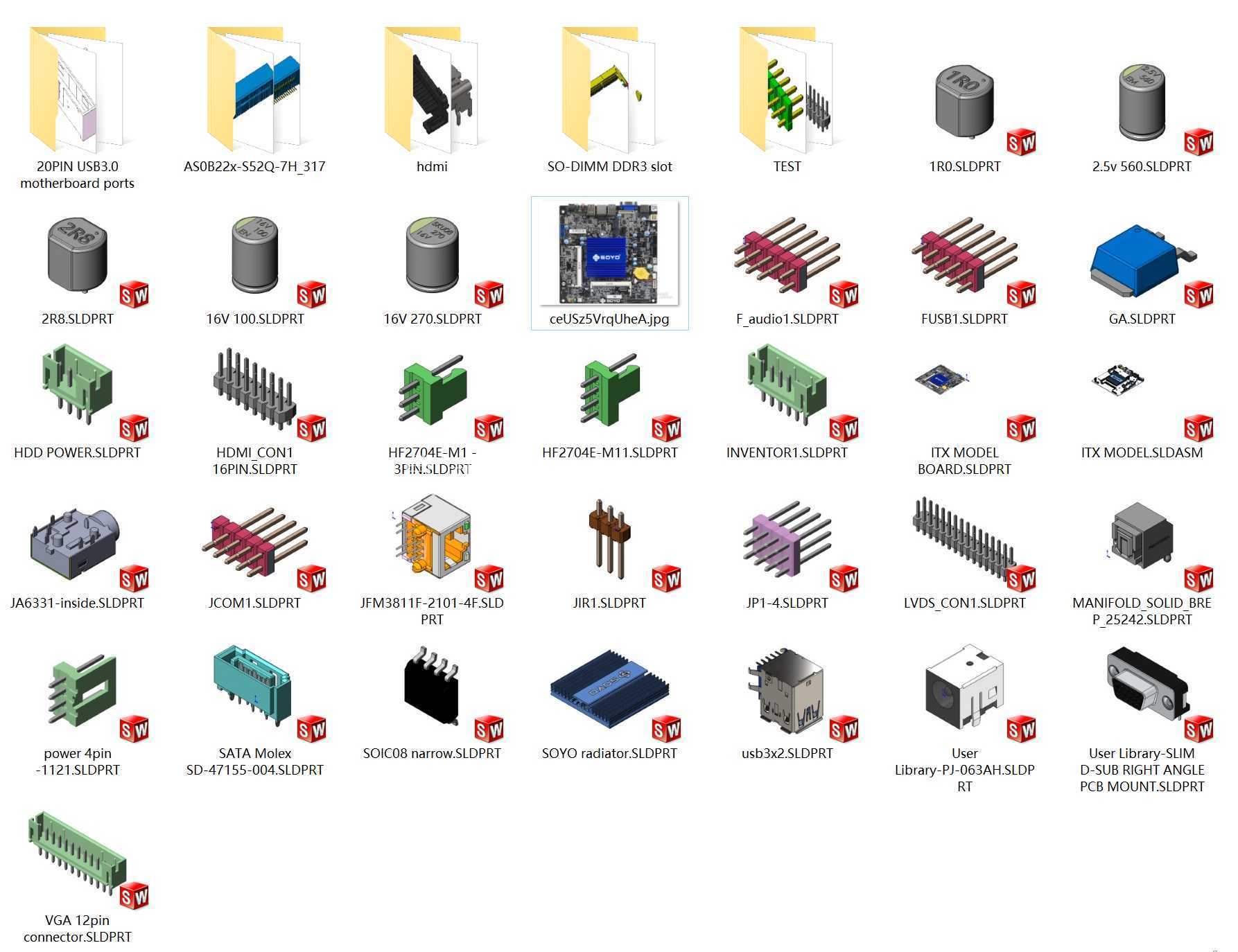

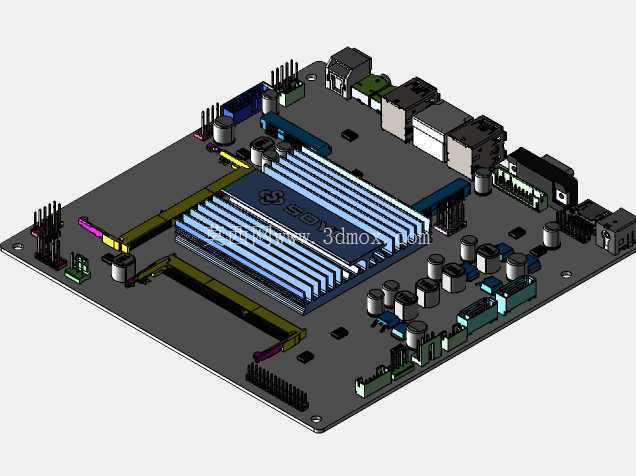

　　从三维建模的角度看，这个数模把主板上所有元器件的高度、安装位置都做了1:1还原，包括电容的高度、接口的插针深度、散热片的倒角细节都和实物一致，做机箱结构干涉检查的时候，直接把数模导入装配体就能完成静态干涉验证，不用反复打样测试，能大幅缩短迷你主机、工控终端的开发周期。尤其是做小批量定制化设备的时候，这类精准的主板数模能帮结构工程师省掉大量实地测量的时间，也能避免因为尺寸估算错误导致的机箱开模报废问题。

　　日常选型的时候，这类低功耗超薄ITX主板的适用场景非常广，除了常规的迷你办公主机、家庭软路由，还能用在数字标牌、工业控制人机界面、车载多媒体终端、瘦客户机这类设备里，它的无风扇设计能适应多尘、轻微震动的工业环境，宽幅供电的设计也能应对车载、工业现场电压不稳定的情况，不用额外增加稳压模块就能稳定运行。对比同规格的其他主板，这款的接口布局更合理，安装兼容性更强，做结构设计的时候不需要为了避让元器件做太多特殊处理，是紧凑型嵌入式设备选型里很实用的一款方案。
