猫头鹰NH-L9X65下压式CPU风冷散热结构

　　这款下压式CPU风冷散热结构，主要面向ITX紧凑型机箱、薄型HTPC主机、1U/2U机架式工控服务器这类内部垂直安装空间受限的装机场景，区别于塔式侧吹散热器的气流走向，下压式结构可将气流直接覆盖CPU周边的主板供电模块、内存插槽区域，在有限空间内同步带走主板周边元件的积热，解决小机箱内部风道狭窄、热量易淤积在CPU周边的问题。从结构设计来看，该散热整体采用六热管直触底座搭配密集铝制鳍片的组合，底座接触面经过高精度铣平处理，安装后与CPU顶盖的贴合间隙可控制在0.1mm以内，能有效降低接触热阻，热管采用烧结铜粉工艺，内部工质蒸发冷凝循环效率更高，可快速将CPU核心产生的热量传导至上方鳍片区域。

　　鳍片采用穿FIN工艺与热管固定，鳍片间距控制在1.2mm，既保证了足够的散热总面积，又不会因为鳍片过密导致风阻过大，适配低转速静音风扇的风压特性，在低转速下也能保证足够的气流穿过鳍片间隙带走热量。安装结构方面，该散热兼容主流的LGA115X、LGA1200、LGA1700以及AM4、AM5等多平台扣具，扣具采用对称式压力设计，安装时四个固定螺丝的压力均匀分布在CPU顶盖四周，不会出现单侧压力过大导致CPU顶盖受力不均、影响核心接触的问题，同时扣具的安装螺丝采用防脱落设计，在机箱内部狭小空间操作时无需担心螺丝掉落至主板缝隙造成短路风险。

　　外形尺寸上，该散热整体高度控制在65mm，刚好适配多数厚度70mm以上的ITX机箱CPU散热限高要求，横向长宽尺寸为95mm*95mm，安装后不会遮挡内存插槽区域，兼容高度40mm以内的标准台式机内存，不会出现塔式散热器常见的内存马甲干涉问题。在实际应用中，该散热可满足TDP95W以内的桌面级CPU满负载散热需求，日常办公、轻度创作场景下风扇可维持在低转速区间，运行噪音控制在人耳不易察觉的水平，对于追求小体积静音主机的装机场景适配性较强。

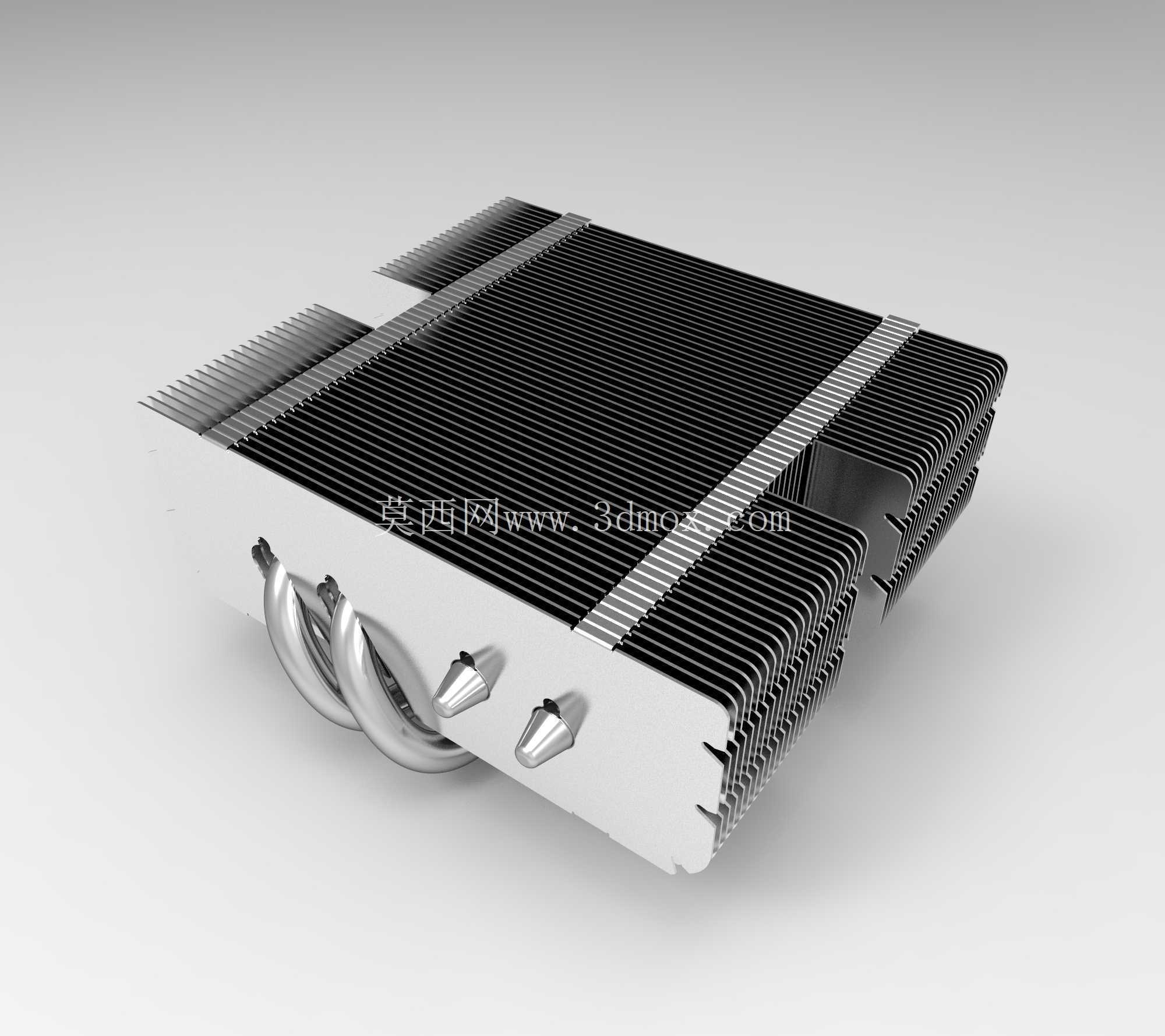

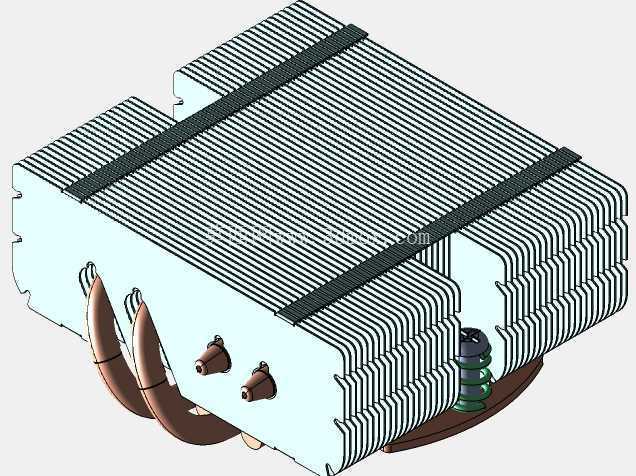

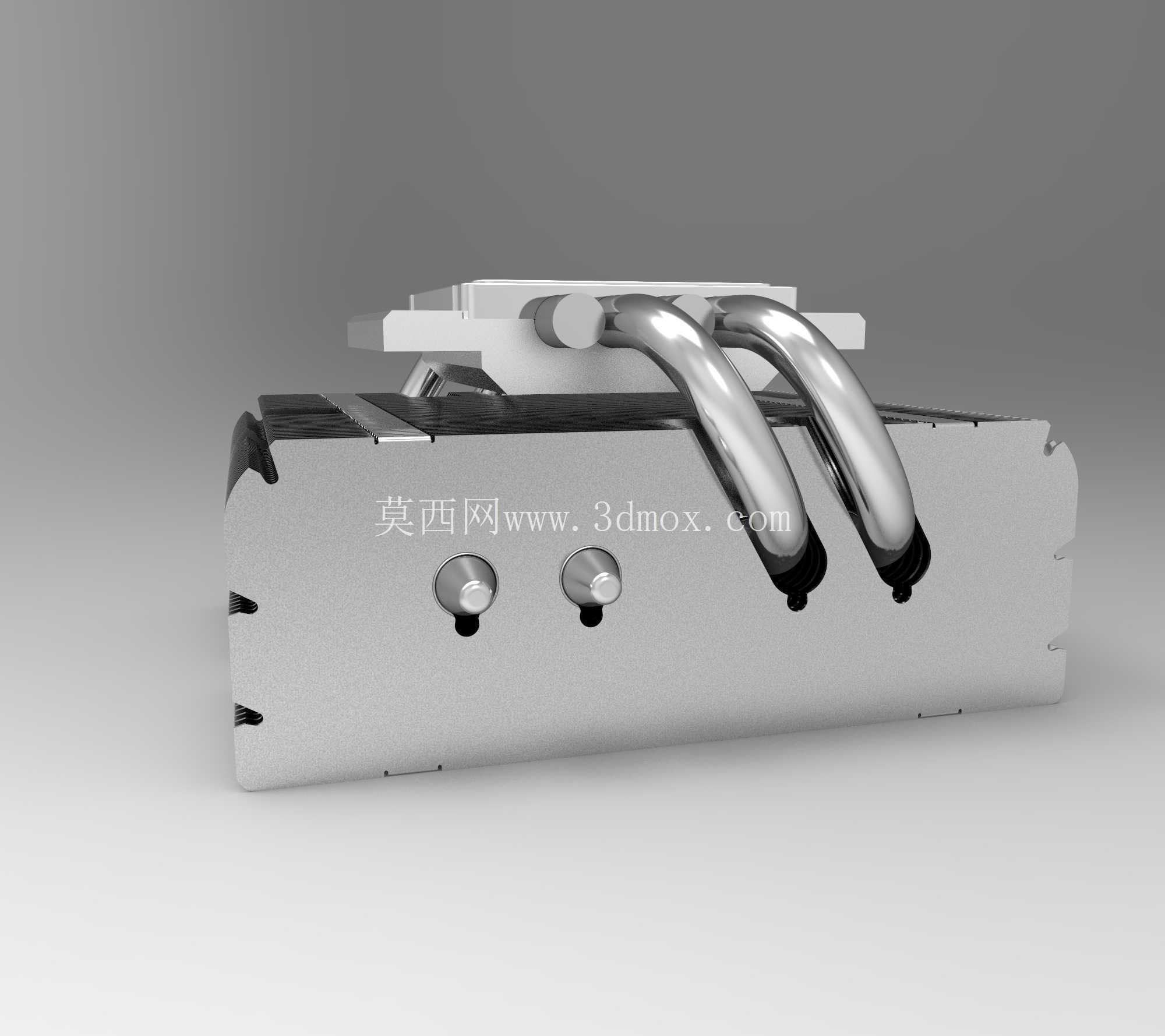

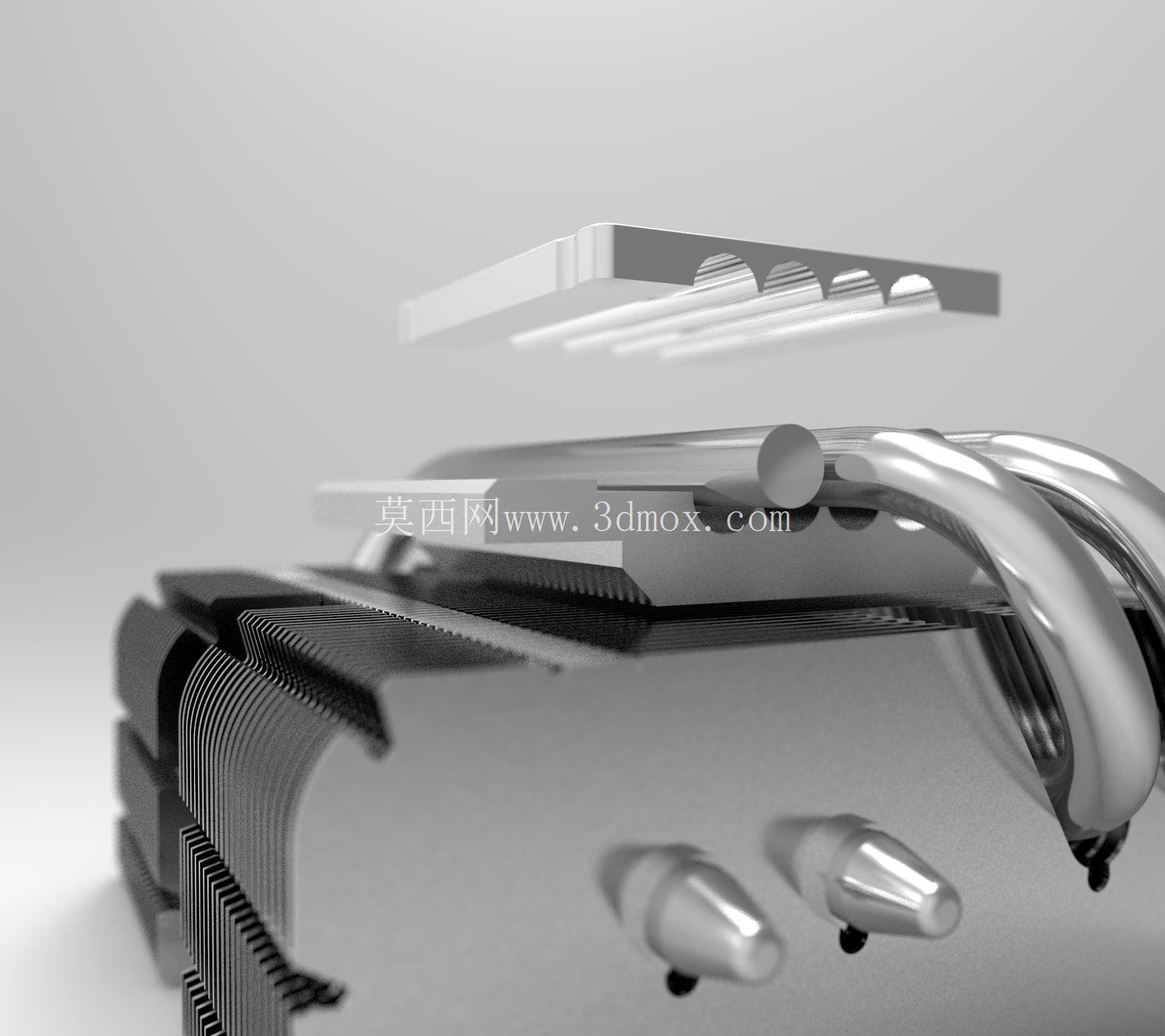

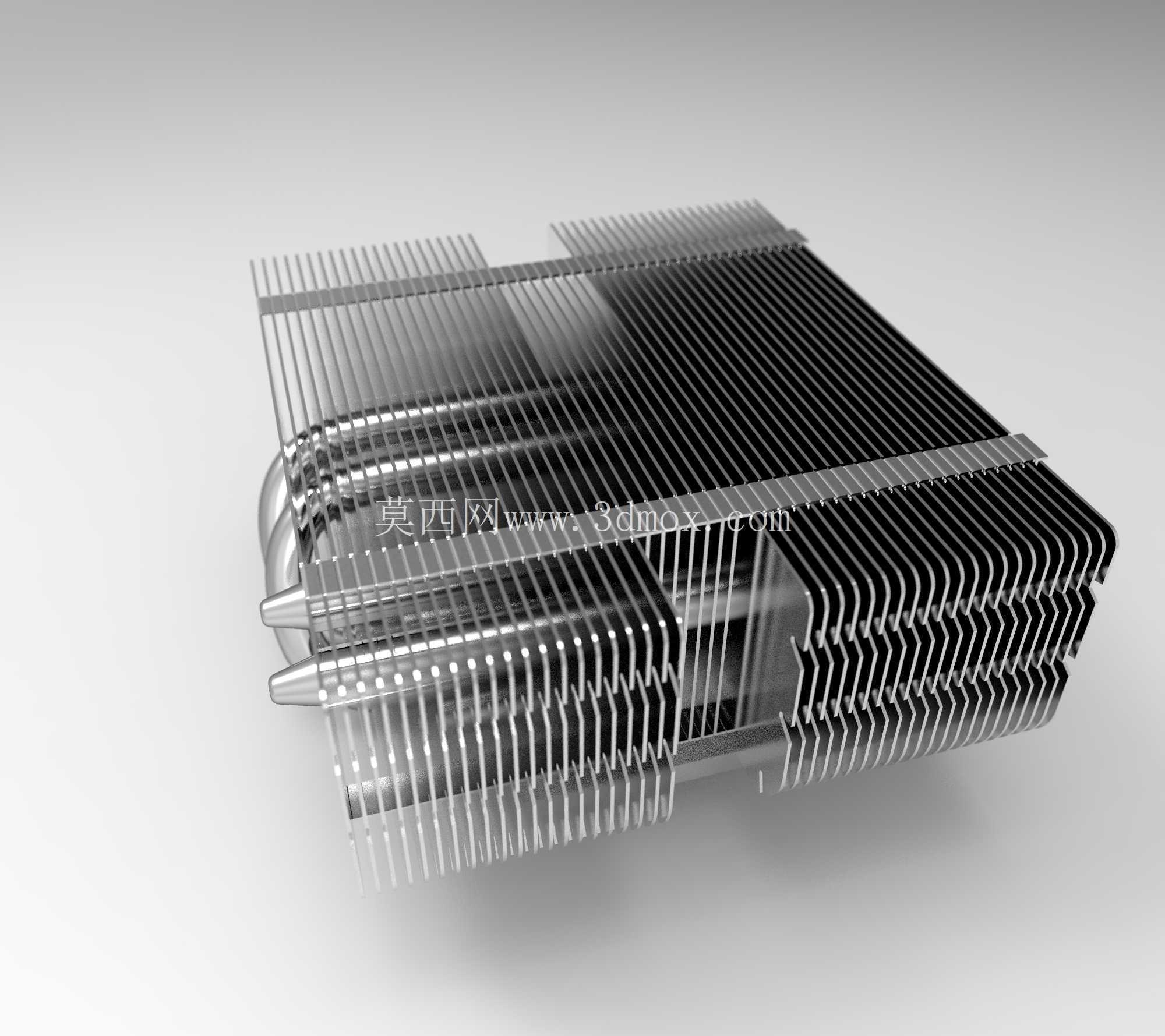

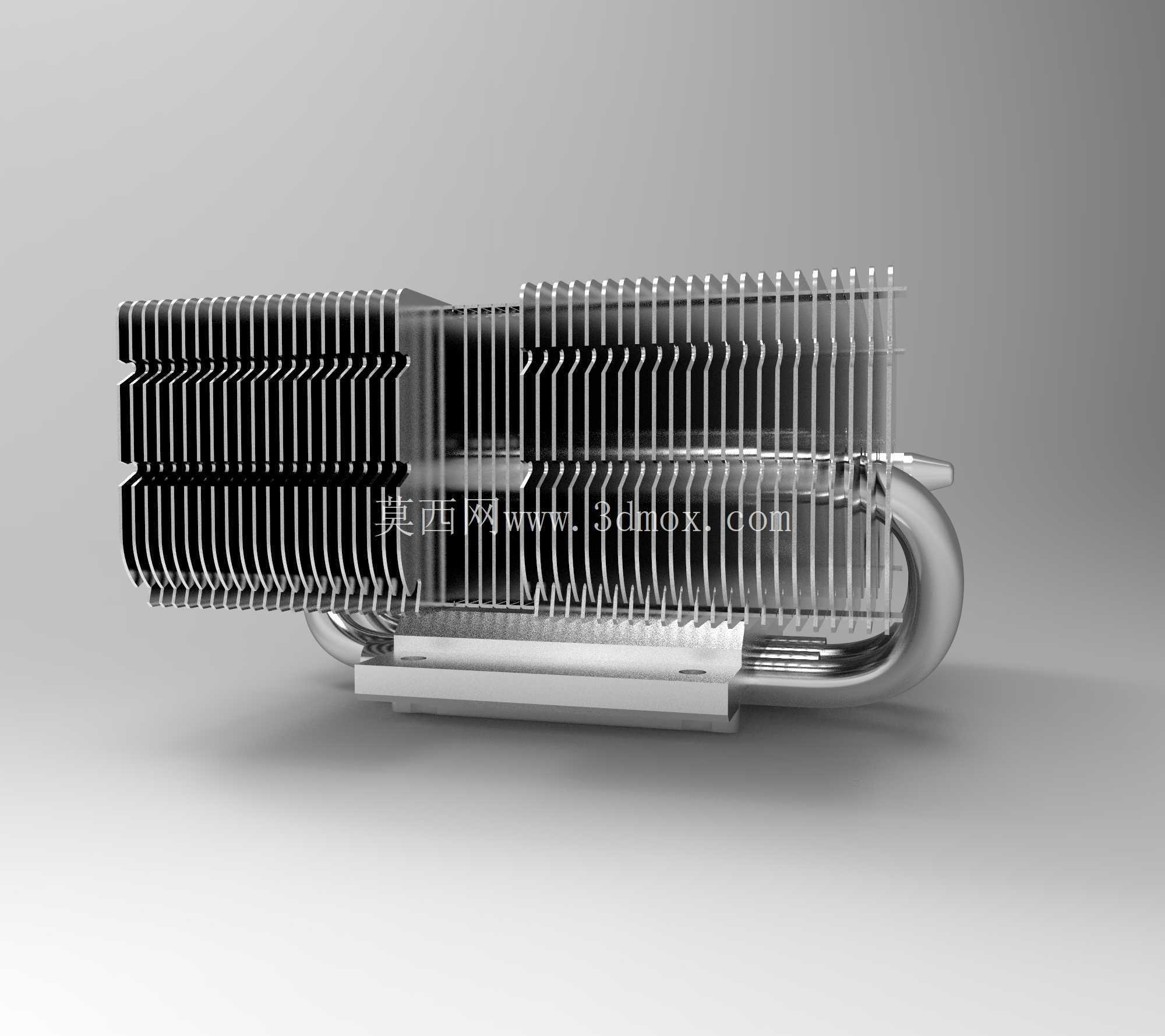

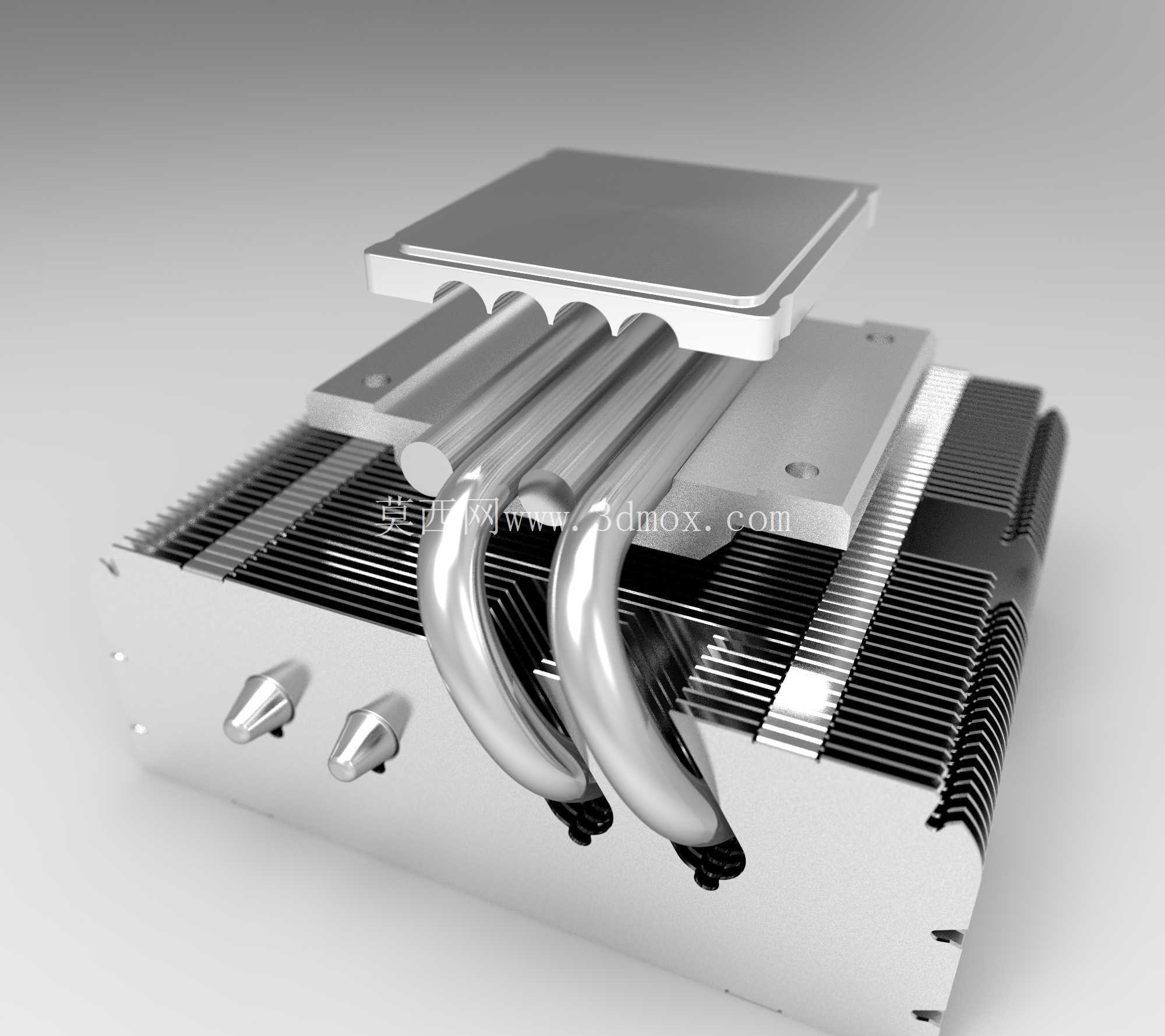

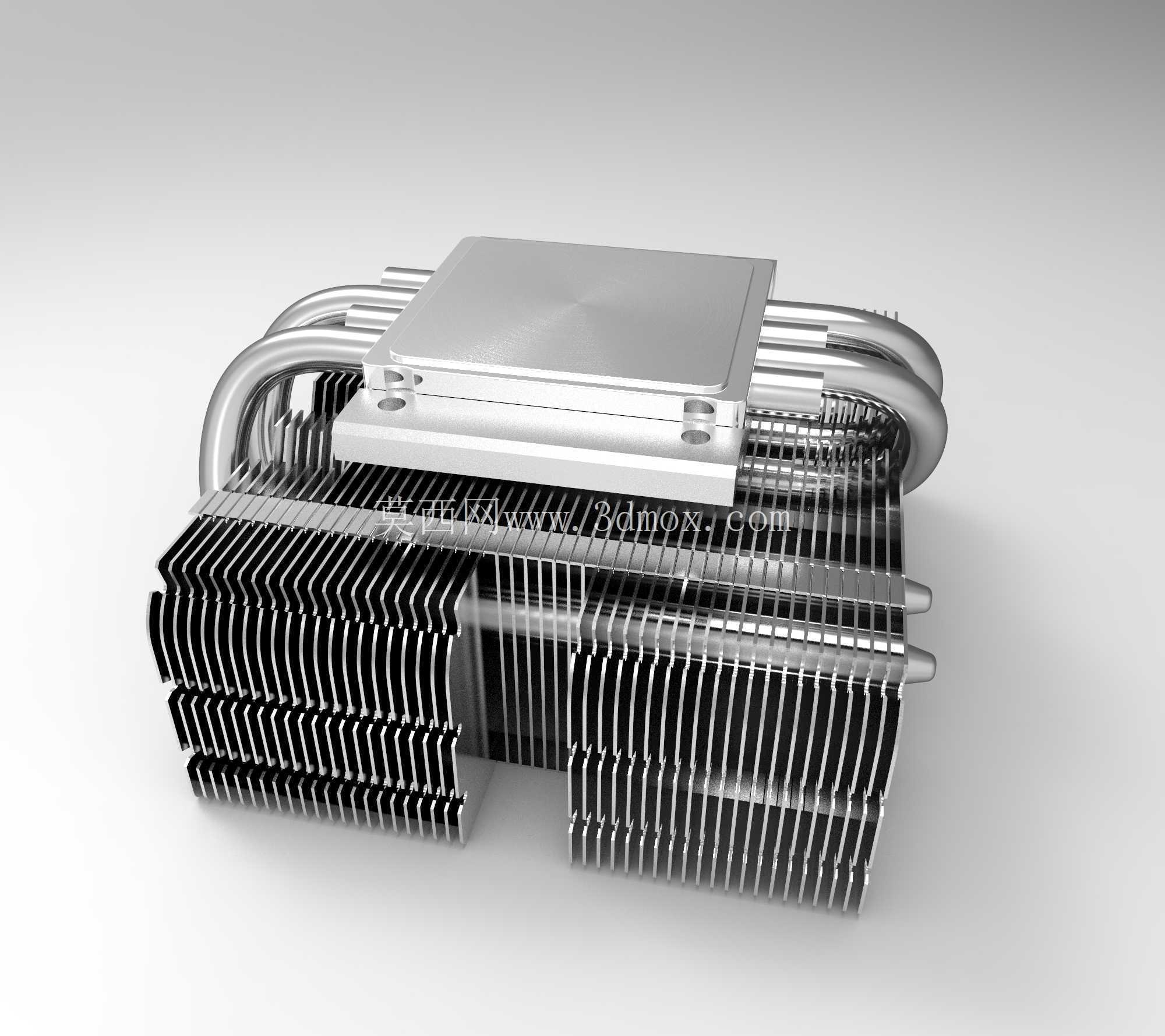

　　结构建模过程中，对鳍片的折边、热管的弯曲弧度、底座的扣具避让槽都做了1:1的还原，每一片鳍片的扣合点位、热管与鳍片的过盈配合尺寸都和实物保持一致，底座部分的扣具安装孔位、螺丝孔深度都按照实际安装尺寸绘制，可直接用于机箱散热兼容性模拟、装机干涉检查、定制化散热改装的结构参考，也可用于电脑硬件相关的教学演示、结构方案验证场景。不同于塔式散热器的长风道设计，下压式结构的气流是从鳍片上方吸入后向四周扩散，建模时也还原了鳍片边缘的导风倒角设计，可减少气流流出鳍片时的紊流，提升气流对周边元件的覆盖效率，底座部分的热管直触槽位精度控制在0.05mm公差范围内，保证热管与底座接触面的平整度，避免出现热管突出量不一致导致的接触不良问题。
