英特尔LGA1150接口I7 4790K处理器结构建模

　　桌面级台式计算机的核心运算单元建模，需要严格匹配主板LGA1150插座的物理安装边界，这部分结构是整个模型的核心约束来源。处理器金属顶盖的边缘倒角、基板的厚度公差、底部电容的排布位置，都需要和实际硬件的安装尺寸完全对应，否则在做整机装配模拟时会出现干涉问题，尤其是散热器扣具的压合区域，顶盖表面的平面度公差需要控制在合理范围内，避免模拟扣具压力时出现应力集中的错误计算结果。

　　从实际应用场景来看，这类CPU模型主要用于台式电脑整机的结构装配验证、机箱散热风道模拟、主板供电区域布局校验等工作，很多做定制机箱、第三方散热器开发的结构工程师，会需要精准的CPU模型来核对安装空间，比如塔式散热器的鳍片是否会和内存插槽、主板供电散热片产生干涉，下压式散热器的风道是否能覆盖CPU周边的供电模块，这些都需要基于准确的CPU外形尺寸来做模拟。

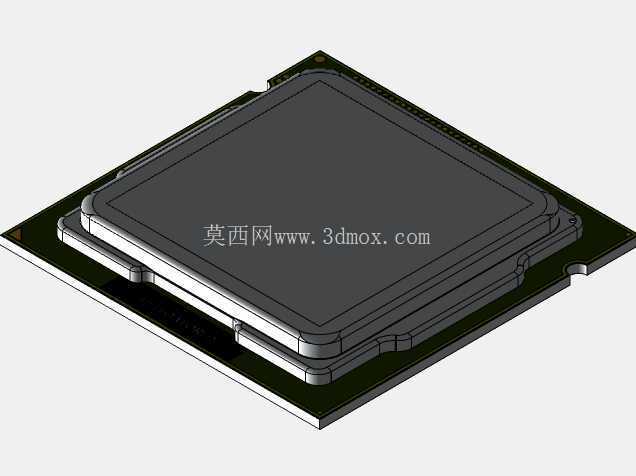

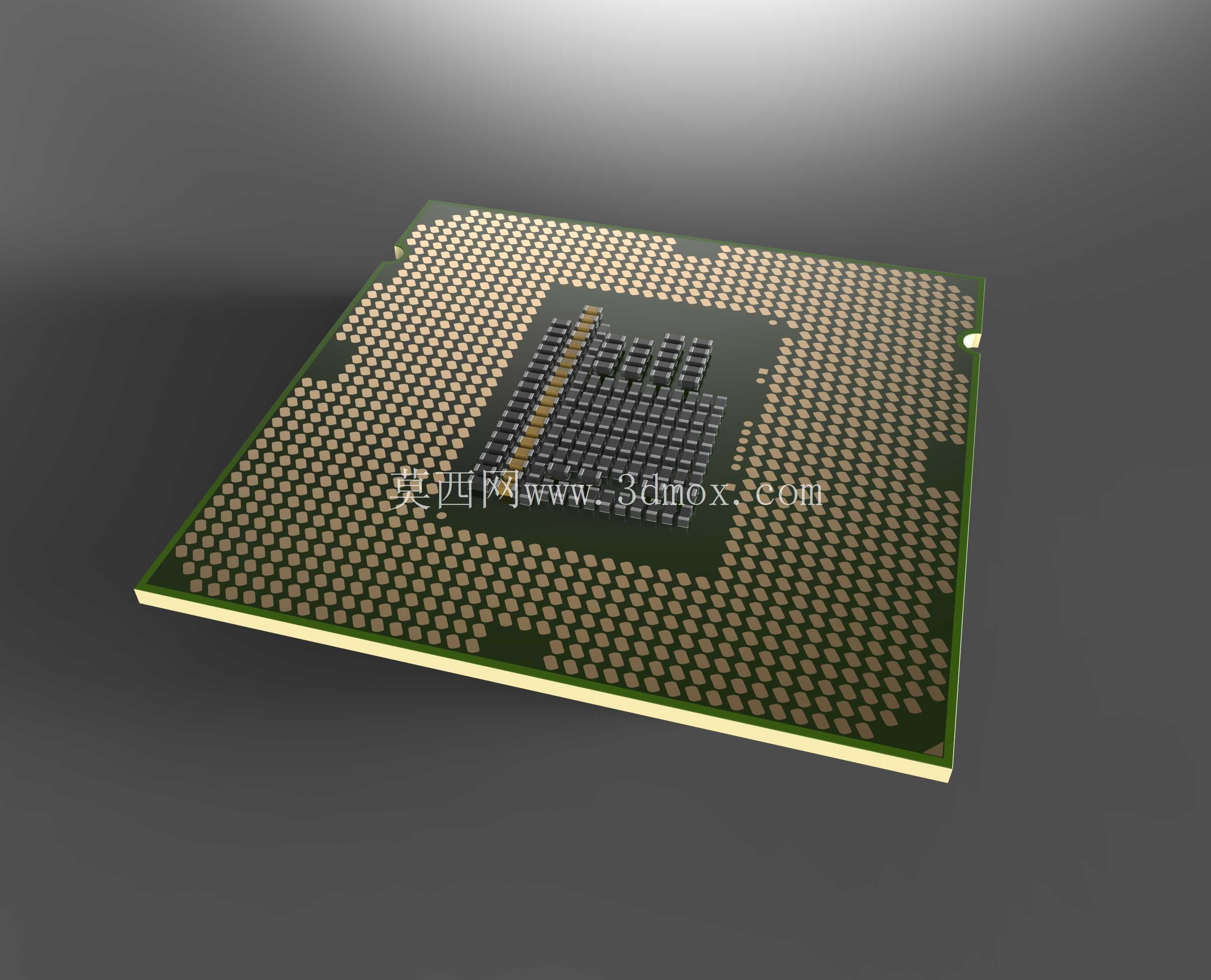

　　模型的结构拆分上，需要区分金属顶盖、导热介质层、PCB基板、底部触点阵列、侧边定位缺口几个核心部分，其中侧边的两个定位缺口是和LGA1150插座防呆结构对应的关键特征，建模时缺口的位置、深度、倒角尺寸必须完全符合插座的规范，否则装配时会出现无法对位的问题。底部的触点阵列不需要逐个做精细建模，但整体的阵列范围、触点排布的边界尺寸需要准确，因为这部分对应插座上的针脚区域，尺寸偏差会导致模拟装配时CPU和插座的贴合面出现错位。

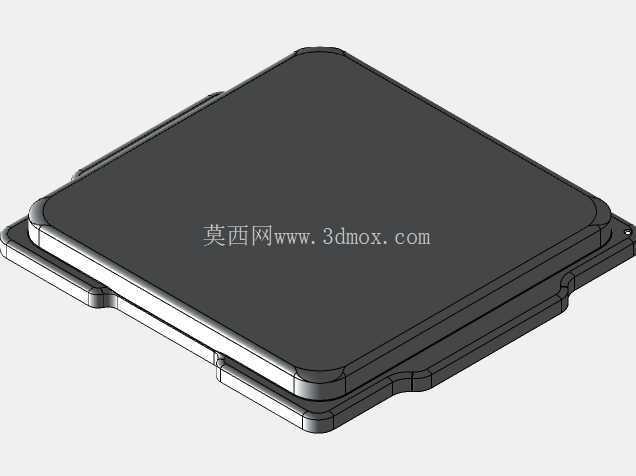

　　PCB基板的边缘有细小的元器件排布，包括贴片电容、电阻这些小元件，建模时不需要还原每个元件的具体参数，但需要还原这些元件的凸起高度和分布范围，因为很多主板的CPU插座周围会有凸起的电容，如果CPU基板底部的元件高度和实际不符，安装时会出现CPU放不平、针脚接触不良的模拟错误。金属顶盖表面的印刷标识可以做简化处理，但顶盖和基板结合的压边结构需要准确还原，这部分的尺寸会影响CPU整体的厚度，进而影响散热器扣具的压力计算。

　　做这类电子硬件的结构建模时，很容易忽略的是CPU的Z向总厚度，从基板底部到顶盖顶部的总高度是散热器安装的关键尺寸，不同代际的LGA接口CPU厚度有细微差别，LGA1150接口的CPU总厚度需要匹配对应插座的压合行程，如果厚度做厚了，模拟扣具压合时会出现压力过大的错误，做薄了则会出现针脚接触压力不足的问题。另外顶盖的长宽尺寸也需要严格控制，因为很多主板的CPU扣具固定框是围绕CPU顶盖周边设计的，尺寸偏差会导致扣具无法正常卡入固定位。

　　从设计思路上来说，建模时优先以安装基准面为核心来搭建特征，先确定CPU基板和插座贴合的底面为基准面，向上依次搭建PCB基板、导热层、金属顶盖的特征，再添加侧边的定位缺口、底部的元件凸起这些辅助特征，最后处理表面的细节纹理。这种建模顺序可以保证所有和安装相关的关键尺寸都从基准面出发，不会出现累计公差，后续如果需要调整某个部分的尺寸，也不会影响整体的安装边界。

　　在散热模拟的应用场景中，CPU顶盖的表面粗糙度、材质属性也需要在模型中做对应设置，金属顶盖的材质是镀镍铜，导热系数和表面发射率都是散热模拟的关键参数，虽然外形建模不需要体现材质的微观结构，但外形的平整性会影响导热介质的厚度模拟，比如顶盖表面如果有不合理的凸起或凹陷，会导致模拟的硅脂层厚度出现异常，进而影响散热计算的结果。另外CPU基板的材质是玻纤环氧树脂，其热膨胀系数和金属顶盖不同，在做高温工况的形变模拟时，两种材质的结合面结构需要准确，才能模拟出不同温度下CPU的形变量，避免出现散热器压合失效的模拟偏差。

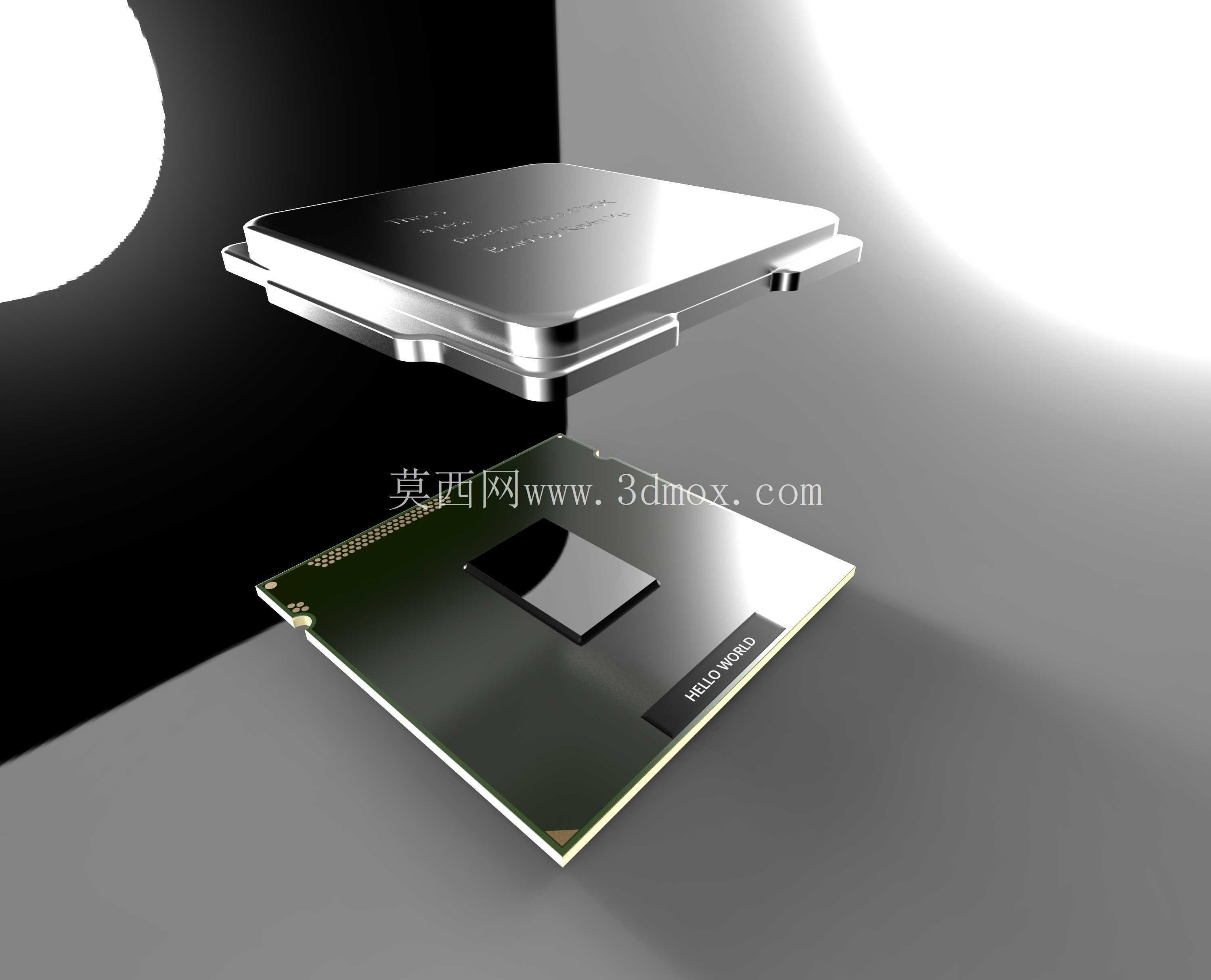

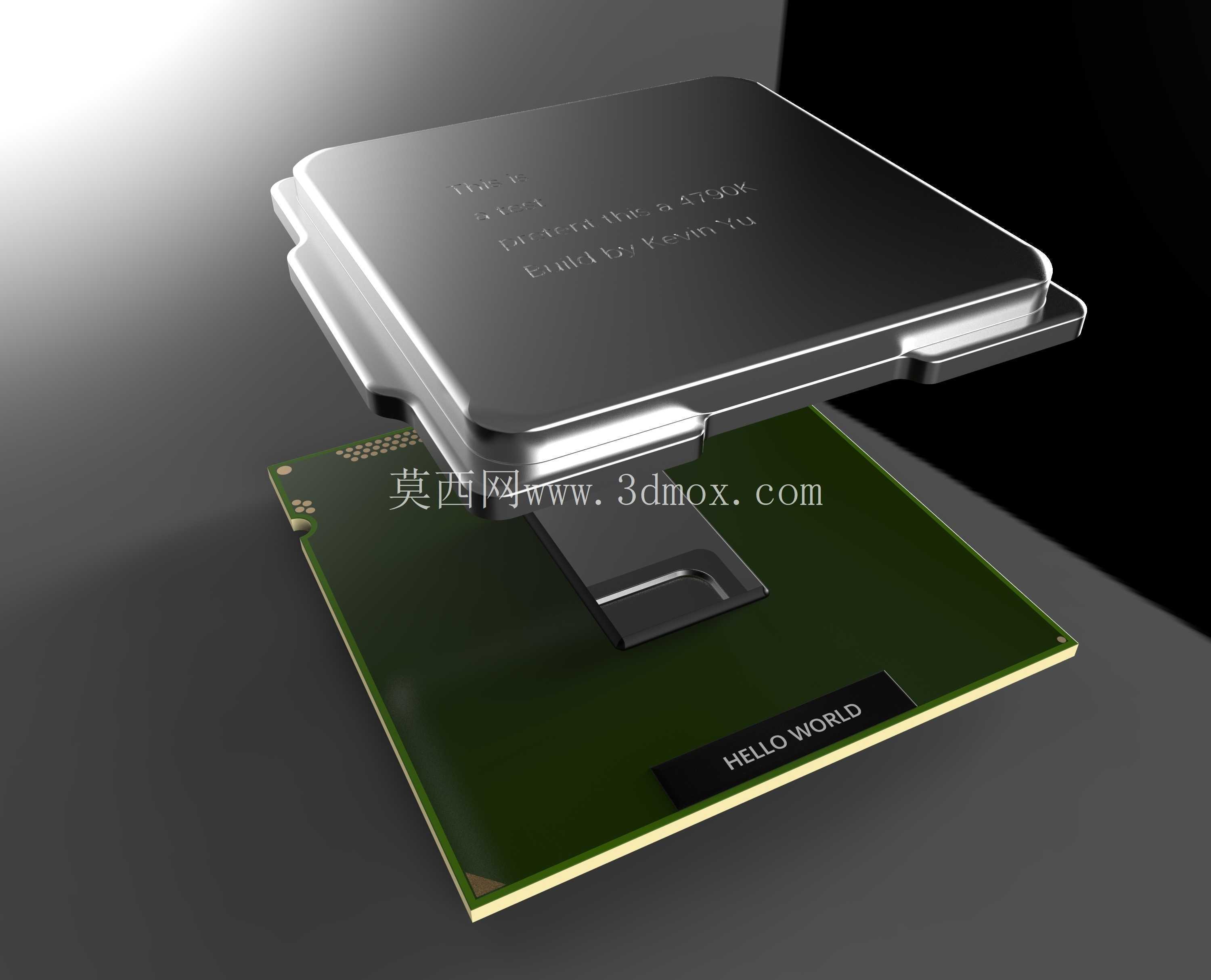

　　很多做电脑MOD改装的从业者也会用到这类模型，比如定制CPU开盖后的水冷头结构，这时候模型还需要还原顶盖下方的CPU核心 Die 的位置和尺寸，因为开盖后水冷头需要直接和核心接触，核心的位置偏移、尺寸大小会直接影响水冷头的冷头微水道设计。不过常规的整机装配模型不需要做到这个层级，只需要保证外部安装尺寸准确即可，根据不同的应用场景可以调整模型的细节精度，但核心的安装边界尺寸是所有应用场景都必须保证准确的部分。
