250毫升扁形塑料瓶吹塑成型模具设计

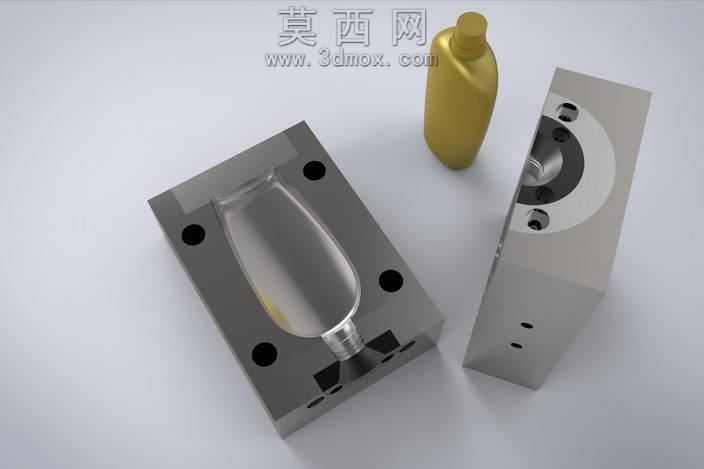

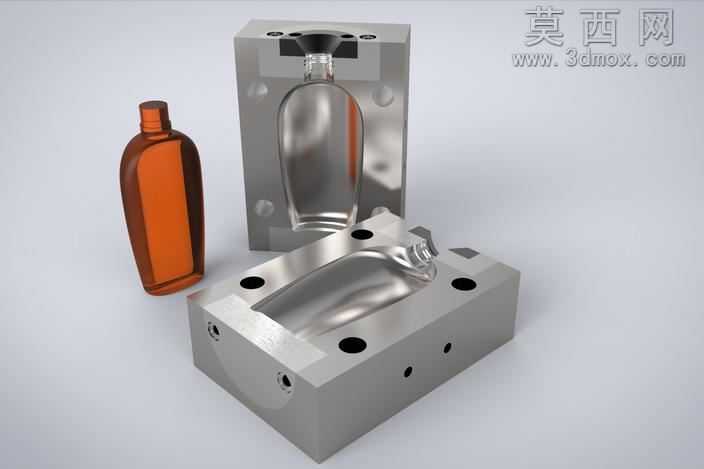

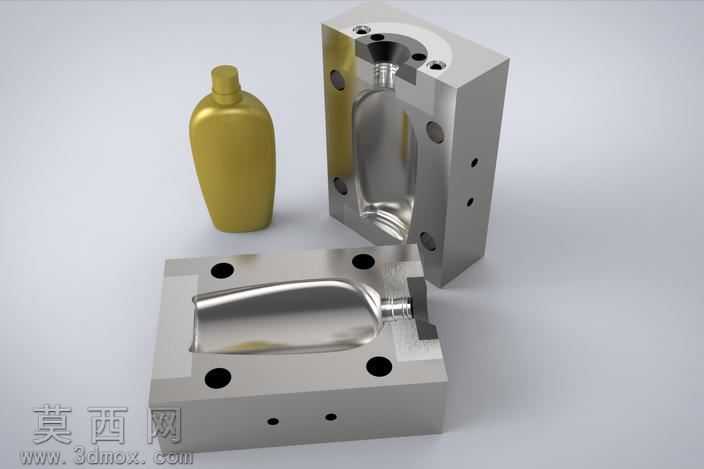

本套模型为250毫升容量扁形塑料包装瓶的吹塑成型模具，整体采用上下对开的哈夫模结构设计，建模过程中首先依据目标瓶型的外观尺寸参数，在三维软件中构建出瓶身的实体曲面，该瓶型为扁状流线型轮廓，瓶肩做圆弧过渡处理，瓶口设置标准螺纹衔接结构，瓶底做内凹防滑设计，曲面构建阶段严格控制曲面的连续性，避免出现褶皱、破面等问题，保证后续模腔加工的曲面精度。完成瓶体模型后，通过布尔运算切除出上下模的模腔区域，模腔表面完全复刻瓶身的外观造型，能够精准成型出瓶体的完整外轮廓。模具基体采用模具钢材质设定，上下模分别设置了对应的定位销孔与安装固定孔，合模时可通过定位结构保证上下模腔精准对位，避免出现错模、飞边过厚的问题。模具的进料口设置在瓶口对应位置，匹配吹塑工艺的型坯进料与吹气成型需求，整体结构紧凑，无多余冗余设计。渲染阶段采用金属钢材质赋予模具基体，还原模具钢的哑光金属质感，模腔区域做抛光质感处理，体现模具加工后的高光表面效果，配套的成品瓶采用半透明橙色塑料材质，还原PET塑料瓶的通透质感，通过光影布置清晰展现模具与成品瓶的对应关系，直观呈现吹塑成型后瓶体的外观效果。设计过程中充分考虑吹塑工艺的成型特点，模腔的排气结构、合模缝位置都做了合理规划，保证吹塑过程中型坯能够充分贴合成型模腔，避免出现成型不足、表面凹陷等工艺缺陷，整套模型结构完整，可直接用于模具设计参考、工艺教学演示等场景，清晰展现了小型中空塑料瓶吹塑模具的典型结构与设计逻辑。
