GTX显卡用高层直角DVI接口结构

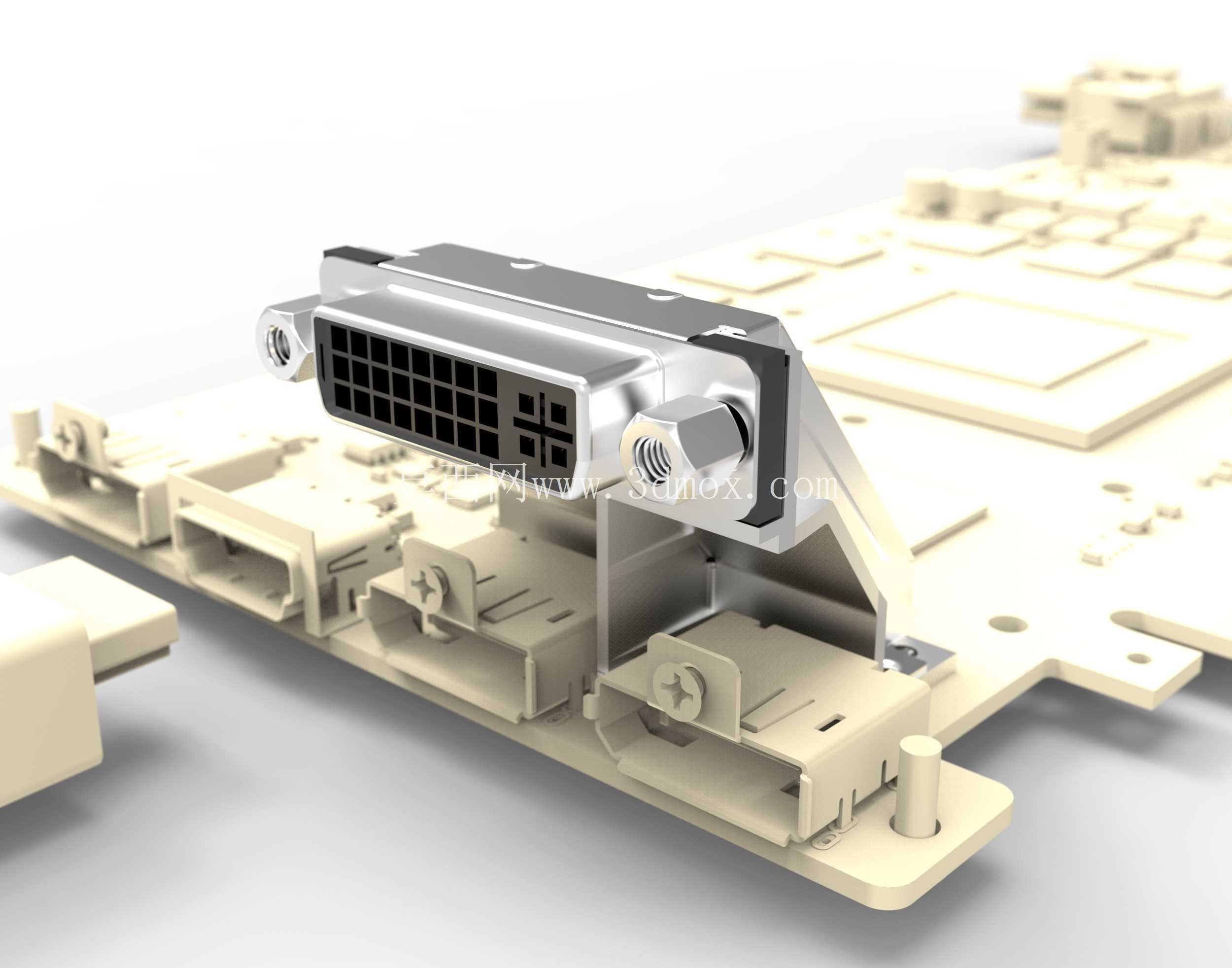

　　这款高层直角DVI接口主要应用于台式机独立显卡的视频信号输出场景，适配GTX系列中高端板卡的板载布局需求，解决常规直插DVI接口占用板卡纵向空间过大、无法适配小尺寸机箱挡板开孔的问题，在板卡堆叠设计、紧凑型工控机显卡配置场景中也有广泛适配空间。接口本体采用29Pin针脚排布，针脚间距控制在1.905mm，完全匹配DVI-I双通道信号传输标准，可同时兼容数字视频信号与模拟VGA信号输出，无需额外转接芯片即可实现多类型显示设备的直连适配。

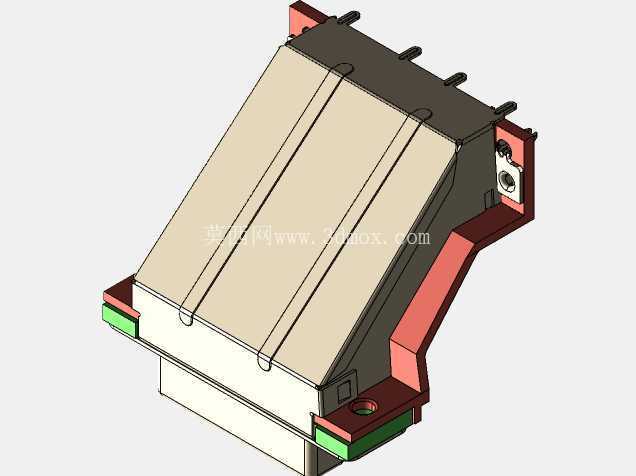

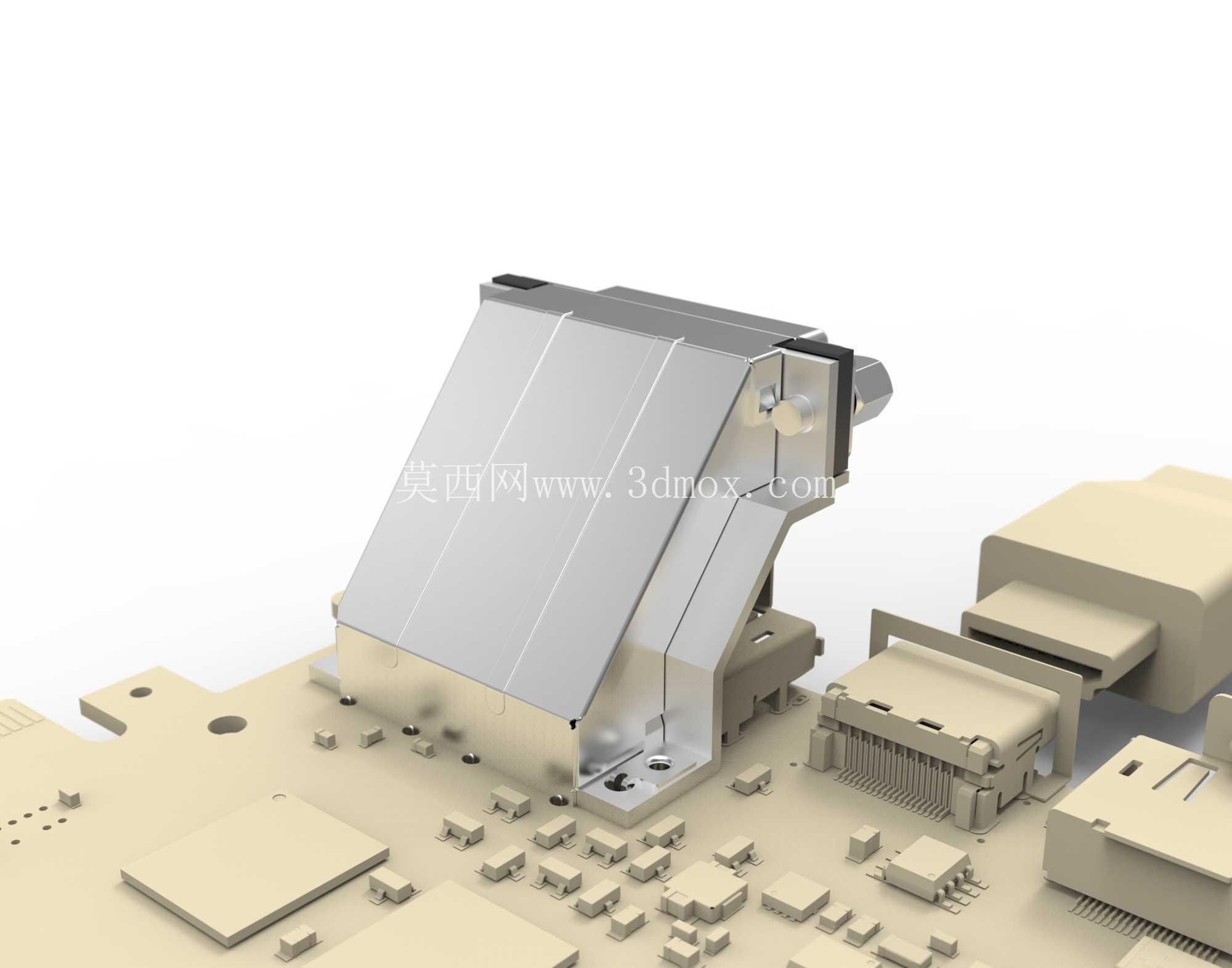

　　从结构设计逻辑来看，这款高层DVI接口采用直角弯折的安装结构，接口插接方向与PCB板平面呈90度垂直布局，相较于常规卧式贴片DVI接口，其整体安装高度抬升后，可避开板卡表面GPU核心、显存颗粒、供电Mos管等高位元器件的布局干涉，在PCB布线阶段可将接口固定焊盘布置在板卡边缘靠近挡板的位置，信号走线长度可缩短15%左右，有效降低高速视频信号传输过程中的信号衰减与串扰问题。接口金属外壳采用镀镍冷轧钢材质冲压成型，外壳两侧预留M3规格的固定螺丝柱，安装时可直接与机箱挡板的螺丝孔位对齐锁紧，长期插拔使用过程中不会出现接口松动、针脚偏移的问题，金属外壳同时可实现电磁屏蔽效果，减少板卡供电模块高频信号对视频输出信号的干扰，避免显示画面出现水波纹、闪屏等异常问题。

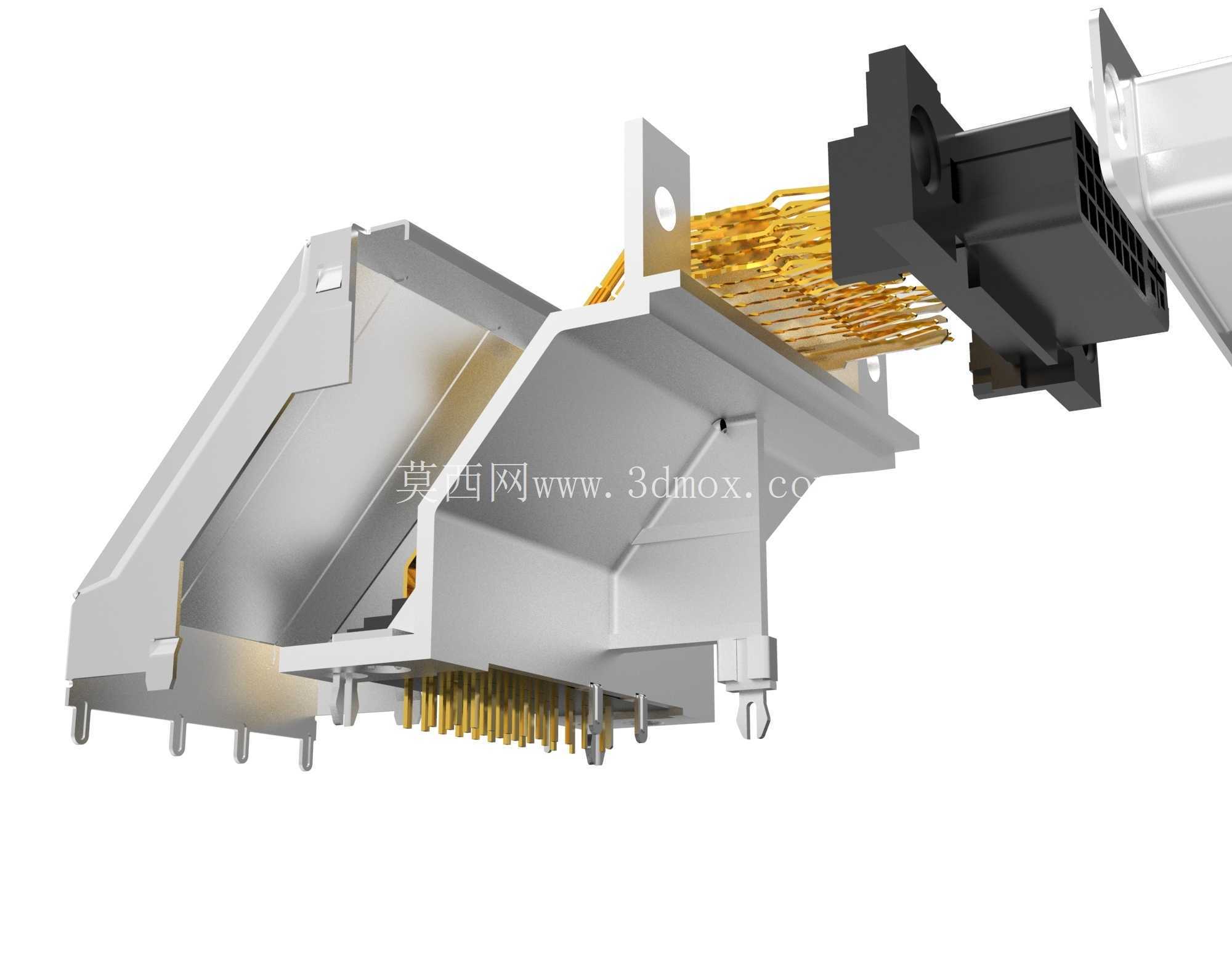

　　安装边界方面，接口焊接端的引脚采用波峰焊兼容的直插式排布，焊盘直径设计为0.8mm，相邻焊盘间距满足常规PCB制板的最小线宽线距要求，无需采用特殊工艺即可完成批量焊接。接口插接端的母口端面尺寸完全遵循DVI标准接口规范，可兼容所有标准DVI公头连接线，插拔寿命设计满足1000次以上的反复插拔需求，内部针脚采用铜合金材质镀金处理，接触电阻控制在20mΩ以内，长期使用不会出现针脚氧化导致的信号断连问题。接口底部的塑料定位柱高度与PCB板厚度适配，焊接前可通过定位柱将接口临时固定在PCB对应位置，避免过波峰焊时出现接口偏移、浮高的问题，定位柱旁设计有防呆凸台，可防止生产组装时接口方向装反导致的批量报废问题。

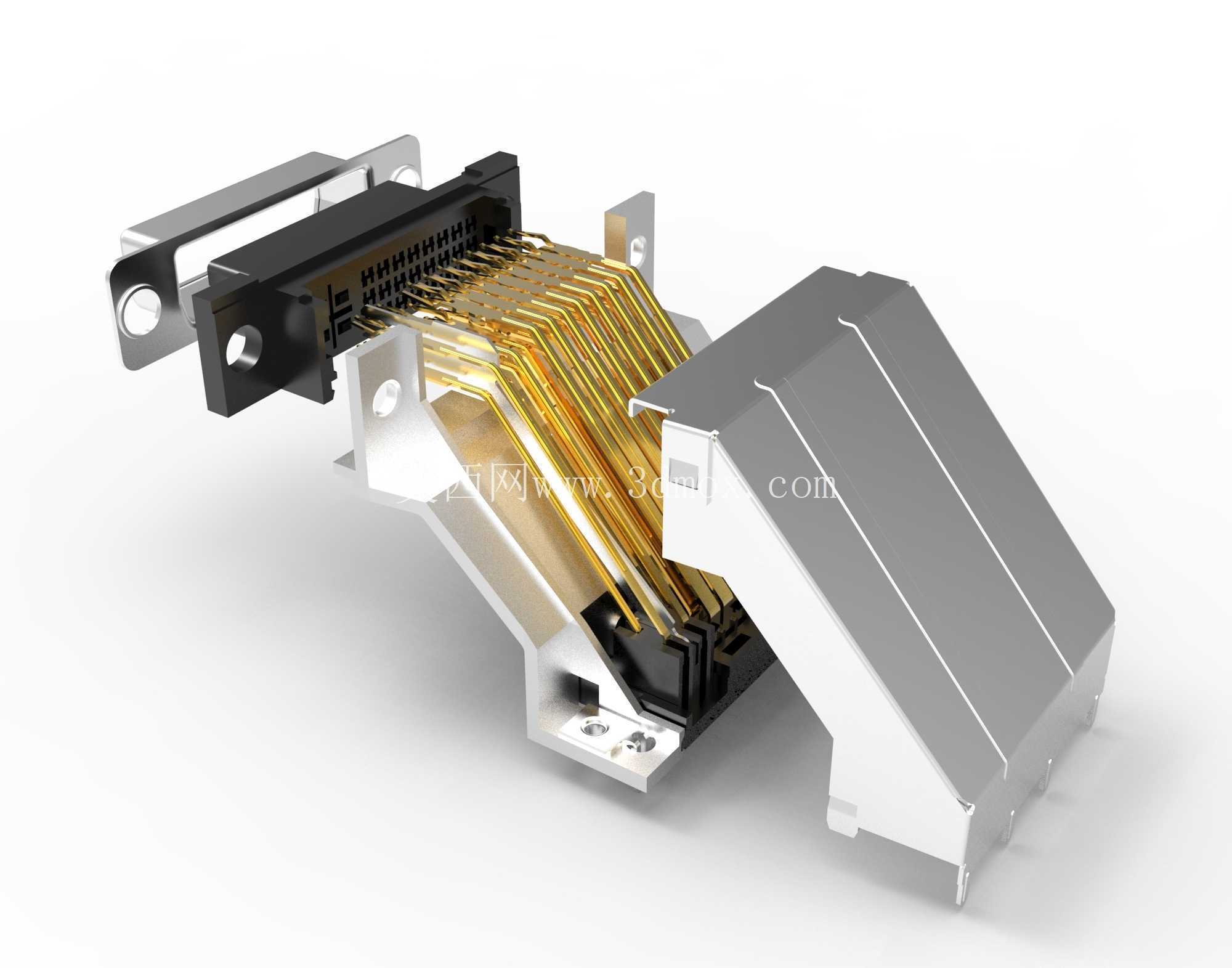

　　在实际设备选型适配过程中，这款高层DVI接口可直接替换同规格的常规直角DVI接口，安装孔位、焊盘位置完全通用，无需修改原有PCB版图即可完成板卡接口的升级替换，对于板卡表面元器件高度超过12mm的布局场景，这款高层接口的抬升高度可完美避开元器件干涉，无需重新调整板卡整体布局即可完成接口配置。接口内部的胶芯采用耐高温LCP材质注塑成型，可承受260℃的波峰焊高温，焊接过程中不会出现胶芯变形、针脚移位的问题，胶芯上的针脚孔位设计有导向倒角，公头插入时可自动导正针脚位置，避免暴力插拔导致的针脚弯折、断裂问题。
