USB3.0TypeB型MOLEX板端接口结构

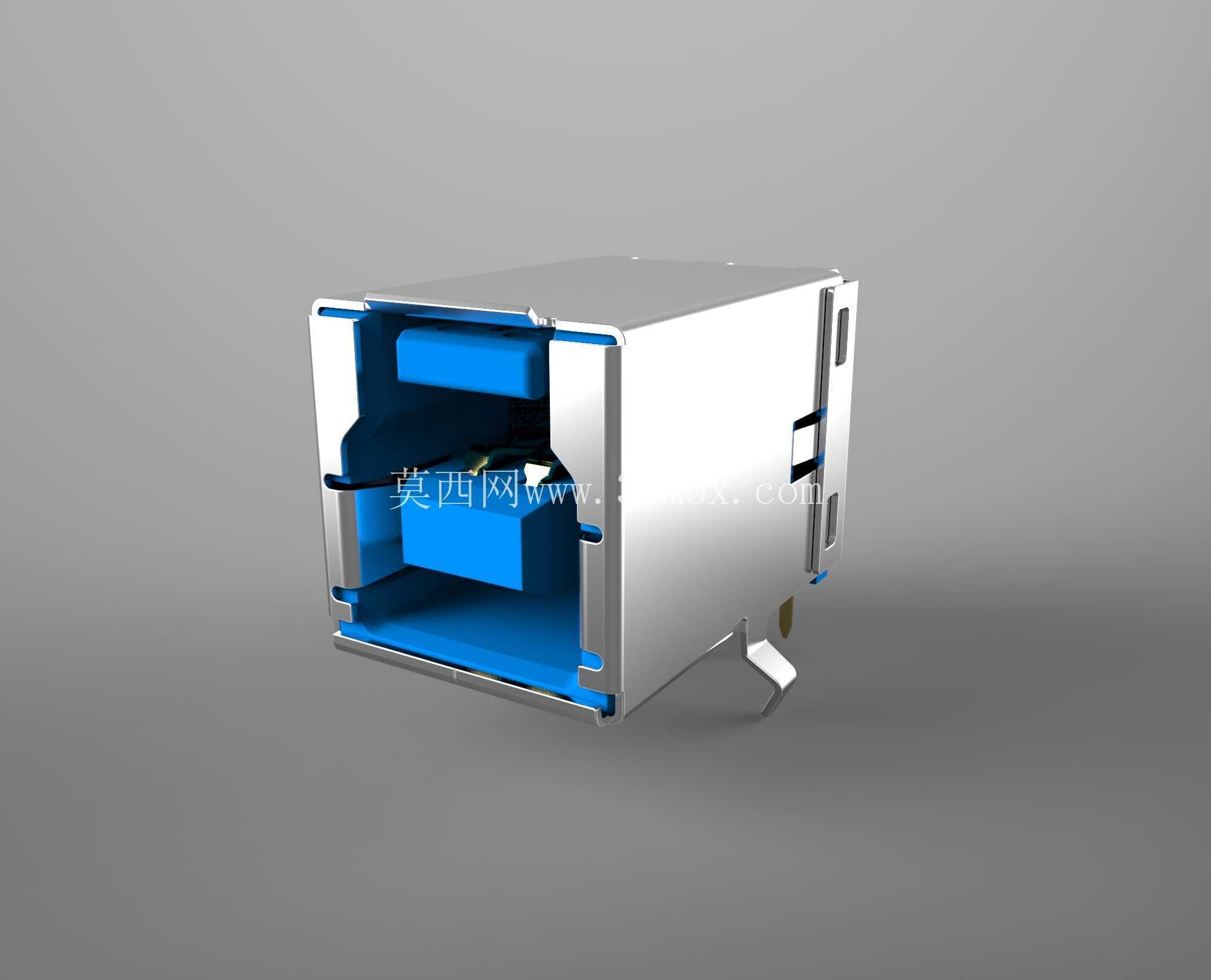

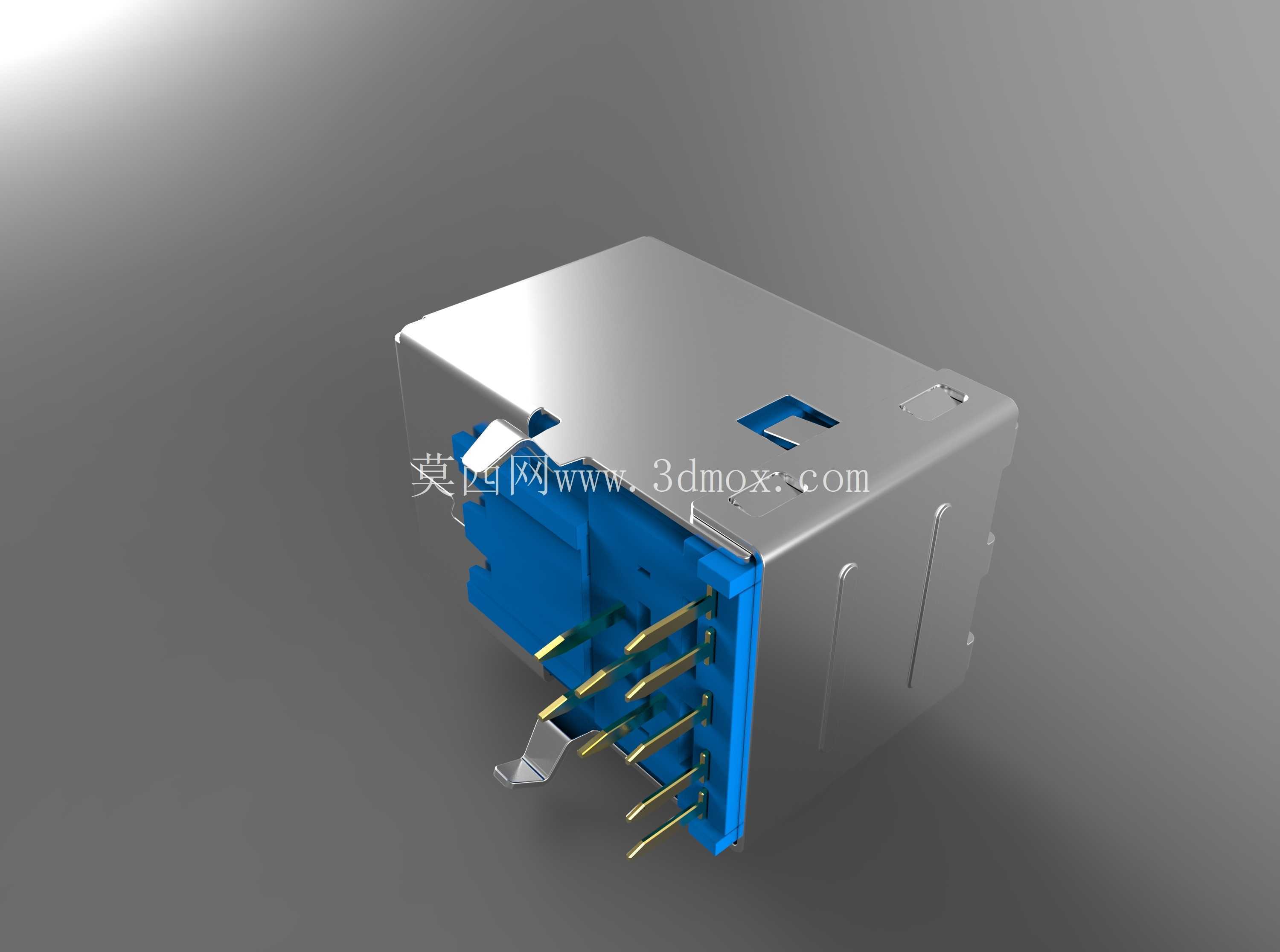

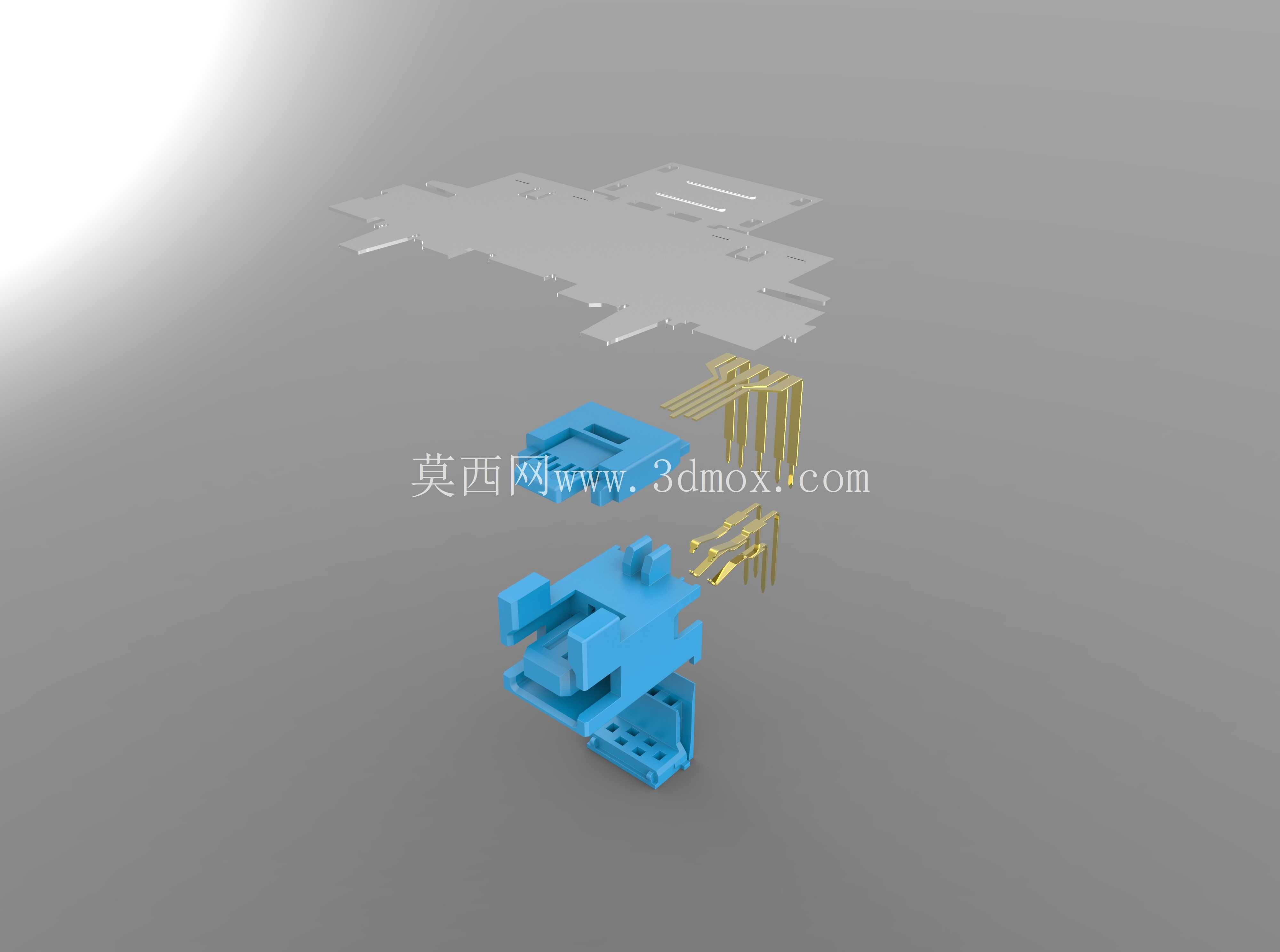

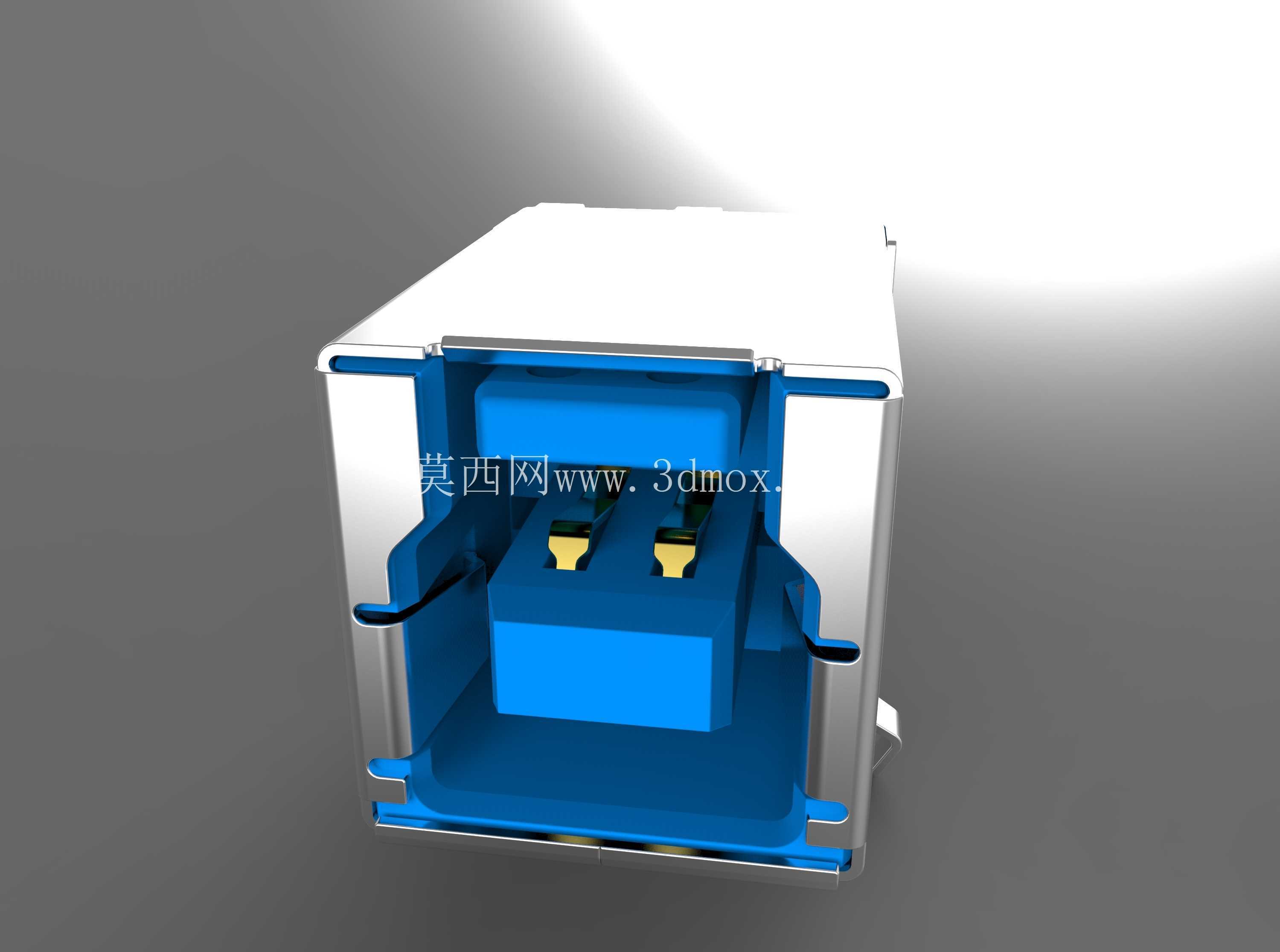

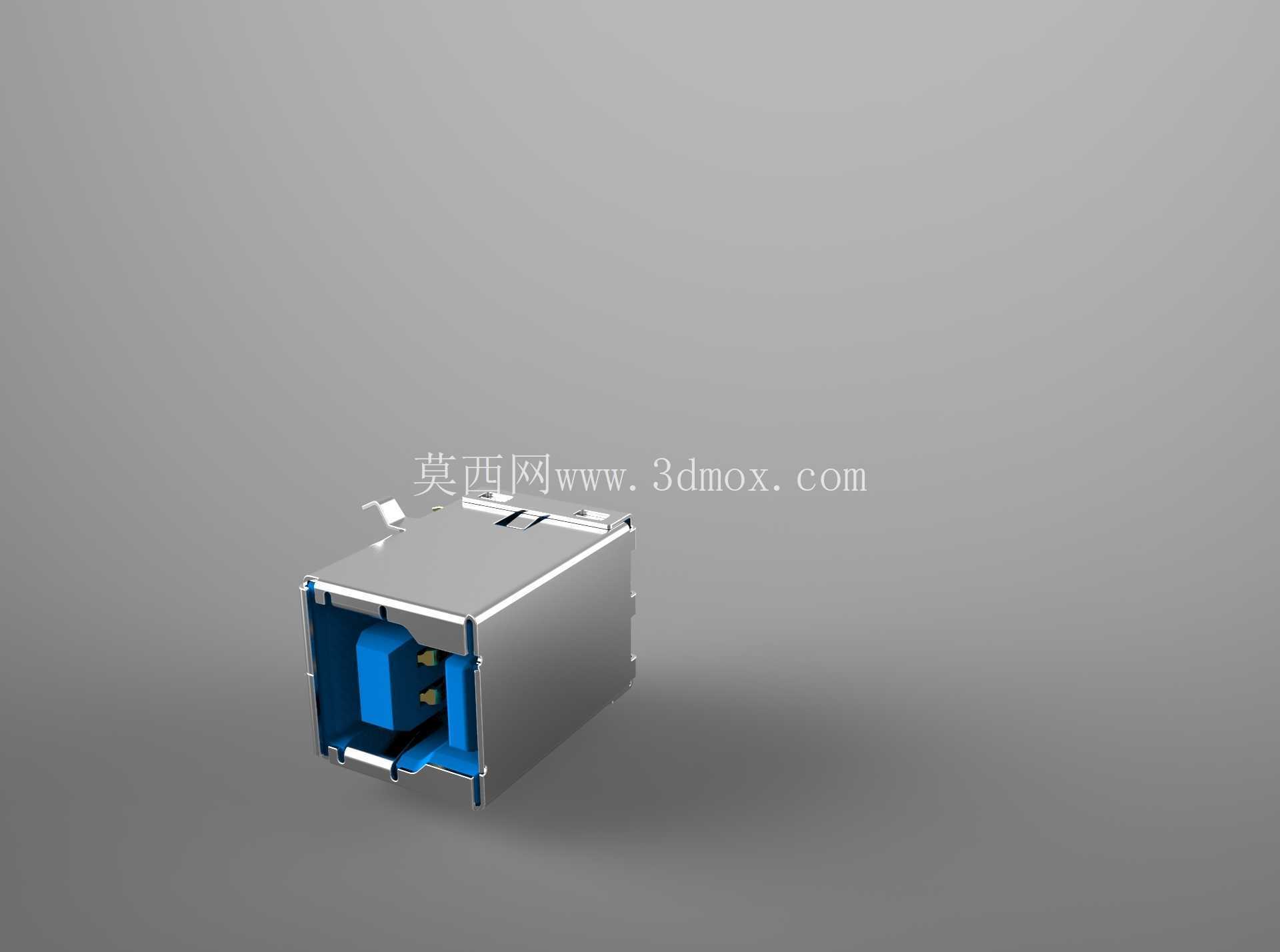

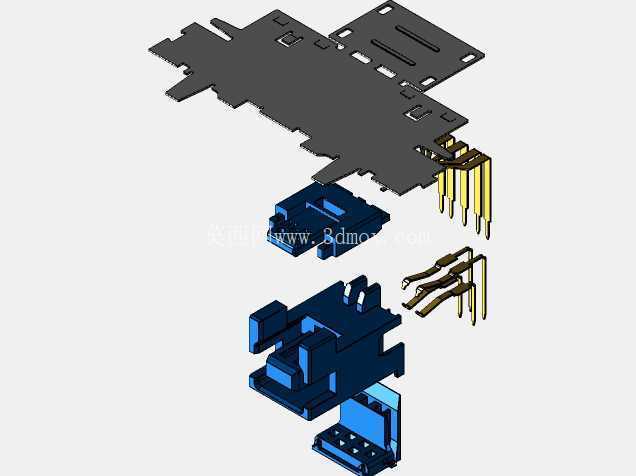

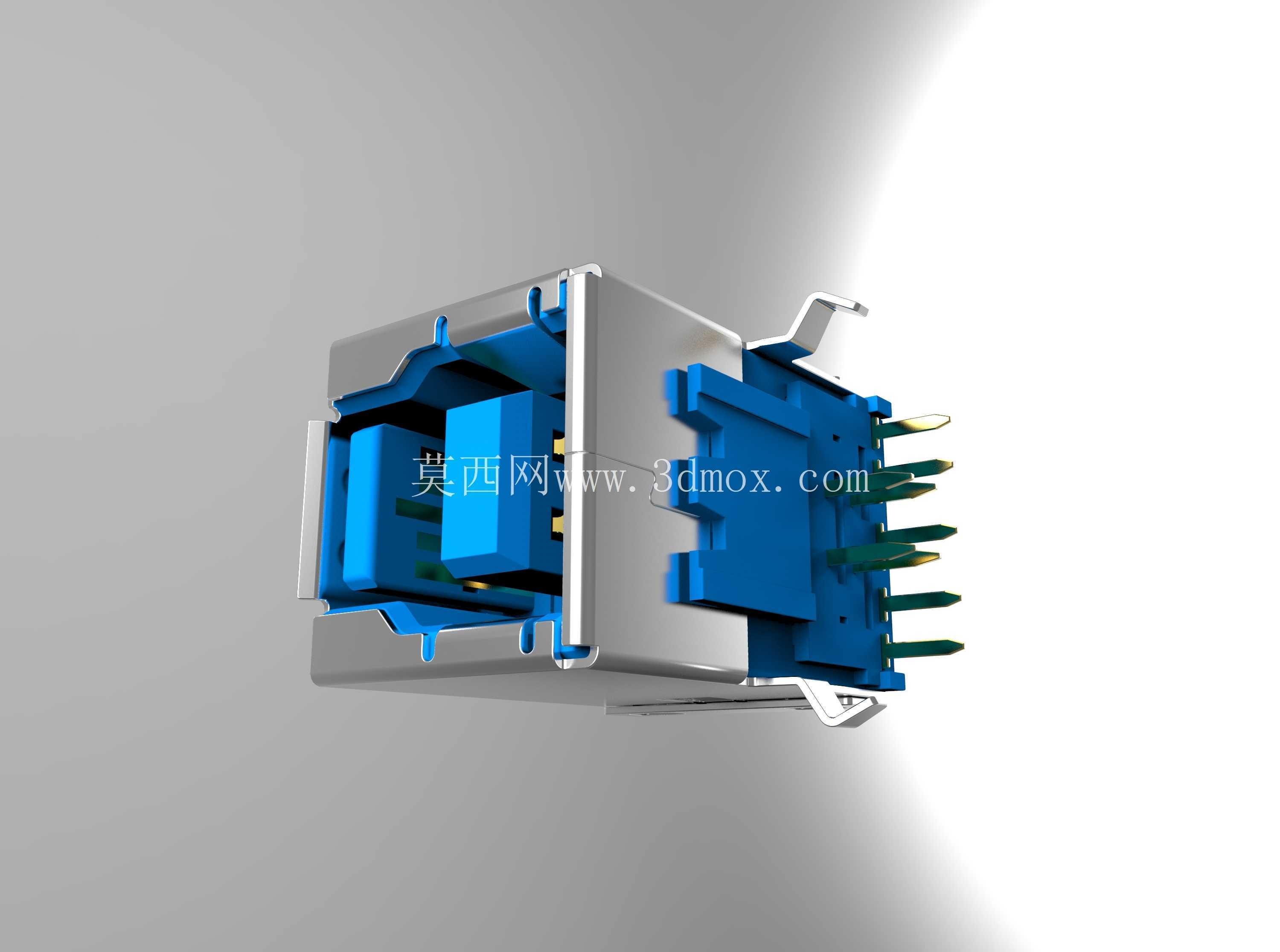

　　从实际选型的工程视角来看，这类接口的设计首先要平衡插拔寿命与板端固定强度，接口外部采用冲压成型的金属屏蔽壳，一方面为内部的塑胶芯体提供物理防护，抵御设备组装、日常运维插拔过程中的侧向冲击力，避免内部插针出现偏斜、移位导致的接触不良；另一方面金属壳通过板端的固定焊脚与PCB的接地网络连通，形成完整的电磁屏蔽腔体，阻隔高速差分信号传输过程中受到的板上开关电源、高频时钟线路的电磁干扰，同时也避免接口自身的信号辐射影响板上其他敏感模拟电路的工作精度。内部的蓝色塑胶绝缘基座是整个接口的定位核心，基座上按照USB3.0TypeB的引脚定义排布了9根接触插针，其中靠外侧的4根引脚兼容USB2.0的电源、地与差分信号定义，内侧新增的5根引脚承担USB3.0的两组高速差分信号与接地回路，每根插针的接触端都设计了弧形弹性接触结构，公头插入时能提供稳定的正向接触压力，保证多次插拔后接触电阻仍维持在毫欧级，避免高速传输过程中出现丢包、误码问题。接口的板端固定结构设计充分考虑了波峰焊与回流焊的工艺兼容性，金属屏蔽壳两侧延伸出的DIP固定插脚穿过PCB上对应的定位孔后进行波峰焊接，能承受至少1500次以上的标准插拔力而不出现焊盘脱落、接口松动的问题；内部插针则采用SMT贴装引脚，与PCB表面的焊盘对齐后通过回流焊完成焊接，这种混合固定的结构既保证了接口的机械固定强度，又能适配高密度PCB的布局需求，不会因为全DIP引脚占用过多板上布线空间。在工业控制外设、专业音频设备、工业级数据采集终端以及早期大容量外置存储设备的硬件设计中，板载USB3.0TypeB接口是承担高速数据传输链路物理连接的核心接插部件，这类接口普遍采用MOLEX标准结构设计，核心作用是在设备主板与外置带TypeB公头的连接线之间建立稳定的机械与电气连接，支撑USB3.0规范下最高5Gbps的差分信号传输，同时兼容USB2.0规范的向下传输需求，避免设备迭代过程中出现接口适配断层。

　　在安装边界的尺寸控制上，这类接口的外形尺寸严格遵循MOLEX对应的公版规格，金属外壳的长宽高尺寸公差控制在±0.1mm以内，保证公头插入时的对位精度，接口在PCB上的占用区域需要预留足够的插拔操作空间，接口前方不能布置高度超过3mm的元器件，避免公头插入时与周边元件产生干涉；接口后方的引脚出线区域需要做差分阻抗控制，高速差分对的走线阻抗维持在90Ω±10%，同时避开板上的高频干扰源，保证信号传输的完整性。在实际的设备结构设计中，这类接口通常会与设备外壳上的TypeB开口精准对位，外壳开口的尺寸比接口金属外壳的外轮廓大0.2-0.3mm，既给组装公差留出足够的调整余量，又能避免外壳与接口金属壳直接接触形成不必要的接地环路；部分对防尘、防误插有要求的工业设备，还会在接口外侧配套设计可翻转的防尘胶塞，设备未接线时盖住接口，避免车间内的粉尘、切削液雾气进入接口内部，造成引脚氧化、接触不良的问题。

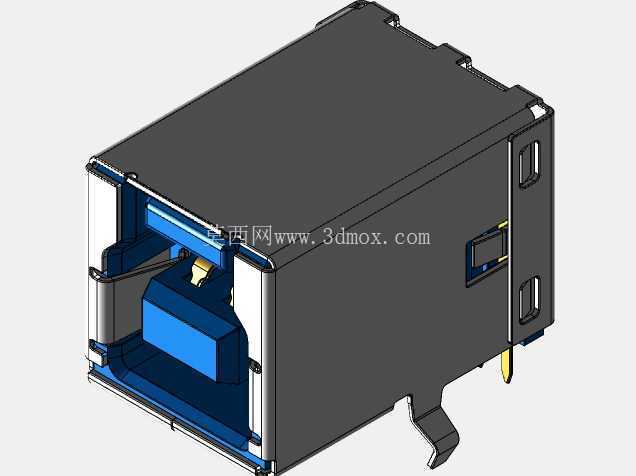

　　从结构建模的角度来看，还原这类接口需要重点关注几个核心的配合尺寸：首先是公头插入的内腔尺寸，内腔的导向斜面角度直接影响插拔的顺畅度，角度过大容易导致公头对位困难，角度过小则会降低接口的插拔寿命；其次是内部插针的位置度公差，每根插针相对于塑胶基座的位置偏差不能超过0.05mm，否则会出现公头插入时插针弯折、顶坏的问题；另外金属屏蔽壳上的弹性卡扣结构是保证公头插入后不轻易松脱的关键，卡扣的凸起高度与弹性行程需要匹配公头外壳的对应卡槽，保证插入后有清晰的到位手感，同时拔出力度控制在规范要求的范围内，不会出现过紧难以拔出或者过轻容易松脱的问题。

　　这类接口的塑胶基座通常采用耐高温的LCP材料注塑成型，能承受回流焊过程中的260℃高温而不会出现变形、引脚移位的问题，金属外壳则采用镀镍锡的铜合金材料，兼顾屏蔽性能与焊接可靠性，接触插针采用镀金处理，镀层厚度根据设备的使用场景选择，消费级设备通常选择1u"的镀金层，工业级设备则会选择3u"以上的镀金层，提升抗腐蚀能力与插拔寿命。在实际的设备测试环节，这类接口需要通过机械寿命测试、盐雾测试、高低温循环测试以及信号完整性测试，确保在-40℃到85℃的工作温度范围内，接口的接触性能、机械强度都能满足设计要求，不会因为温度变化导致材料热胀冷缩出现接触不良，也不会因为长期在潮湿、有盐雾的工业环境中使用出现引脚氧化锈蚀的问题。很多结构工程师在建模选型这类接口时，容易忽略接口底部与PCB表面的间隙高度，这个间隙通常控制在0.1-0.2mm，既保证SMT引脚能与焊盘充分接触，又避免间隙过大导致焊接时出现锡膏爬升到接口内部的问题；另外接口金属壳的固定焊脚的焊盘设计需要做加大处理，提升焊接后的机械强度，避免反复插拔后焊盘被扯掉。
