轻量化镂空金属结构件优化设计

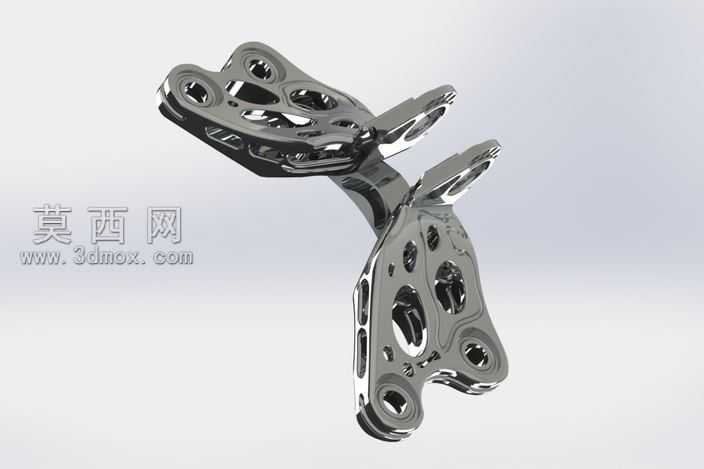

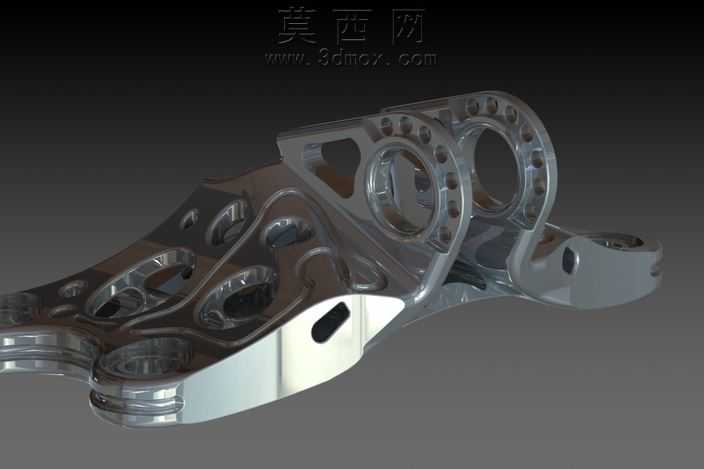

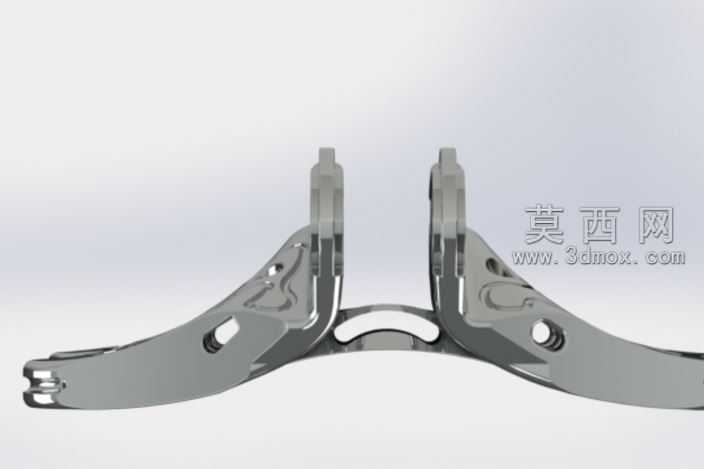

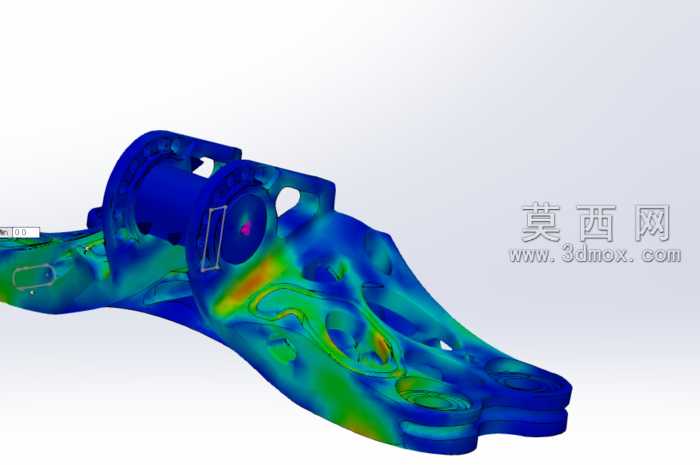

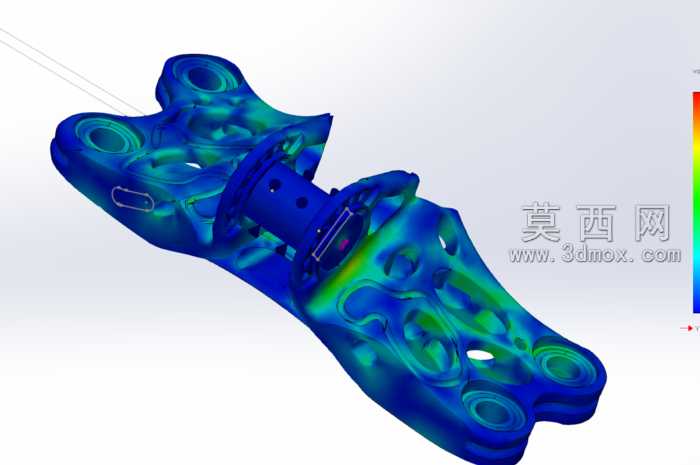

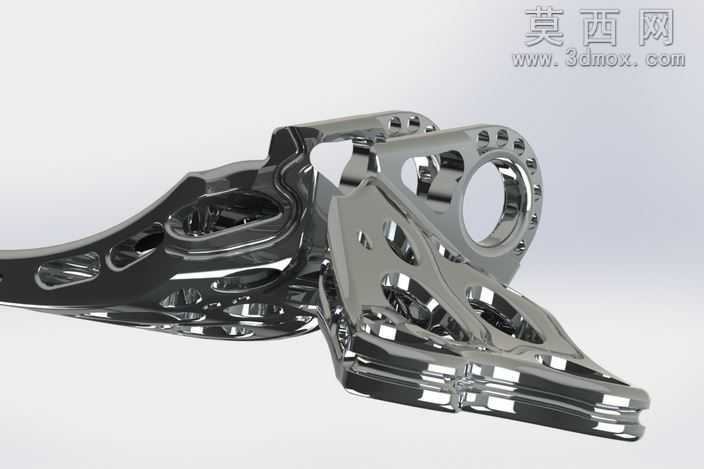

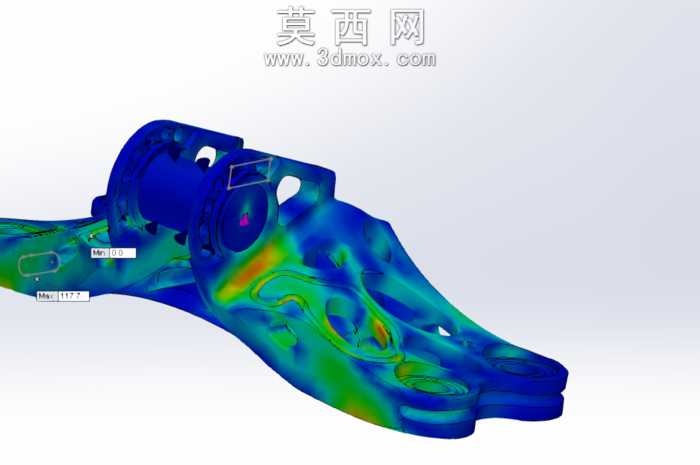

本作品为经过拓扑优化设计的轻量化金属结构件，整体采用一体化三维建模思路完成，在建模阶段就以最小厚度规则为核心约束，结合0.08细网格精度的力学仿真测试结果迭代调整结构形态。建模过程中首先完成原始实体结构的基础搭建，再通过拓扑优化算法识别非受力核心区域，对冗余材料区域做渐进式镂空切除，在保证结构整体刚性与承载能力的前提下，最大化去除非必要材料。模型表面采用高反光金属材质渲染，完整还原了金属构件的抛光质感，光影下可以清晰看到镂空区域的流畅曲面过渡，所有镂空孔洞的边缘都做了圆角处理，避免应力集中问题。结构设计上采用多腔体镂空与加强筋结合的布局，受力路径沿构件主延伸方向连续分布，连接端的法兰盘区域保留了完整的安装孔位，孔位周边做了局部加厚处理，保证安装连接的结构强度。从优化数据来看，原始结构质量为2051.66克，经过多轮优化调整后最终结构质量为480克，整体减重比例达到76.66%，在大幅降低材料用量的同时，完全满足预设的力学性能要求，所有测试工况下的形变与应力数值都处于安全阈值范围内。整个模型的曲面过渡顺滑，没有尖锐棱角与建模瑕疵，既可以直接用于3D打印的原型验证，也可以作为轻量化结构设计的参考案例，为同类型承载构件的减重设计提供可复用的思路，在航空航天、赛车改装、高端装备等对构件重量有严格要求的领域都有较高的参考价值。
