四层堆叠式USB3.0A型反向接口组件

　　做消费电子主板结构设计快十二年，经手的板载接口选型、堆叠布局方案少说有几百套，这次拿到的四层堆叠USB3.0A型反向接口组件，刚好能解决之前紧凑型工控主板、商用台式机主板IO区域布局的几个老痛点。先从实际应用场景说，这类多端口堆叠接口最常用在ATX、Micro-ATX主板的后置IO区，还有工业控制计算机的前置扩展面板、服务器前置维护端口组，以及部分带多USB外设扩展需求的一体机、嵌入式设备侧边接口区，之前做过的一款视觉检测工控机，后置需要同时接4个工业相机、2个扫码枪还有调试U盘，单排排布USB接口的话，IO挡板长度根本塞不下，用双层堆叠又要额外加扩展芯片拉高布线难度，四层堆叠的结构刚好能在标准IO挡板的单组接口宽度内，放下四个满速USB3.0端口，省出来的空间还能布置DP、RJ45这些其他接口，不用再妥协砍端口数量。

　　再讲实际用途，这个接口是9针定义的USB3.0 A型反向接口，这里说的反向不是引脚定义反向，是接口的弹片朝向、固定脚位置和常规正向接口相反，适配主板布线时从背面走差分线的布局，能减少高速信号的走线弯折，降低信号串扰风险，T/H指的是通孔插装的焊接方式，C/H=0.2mm是接口塑胶本体和PCB板面的贴合间隙控制在0.2mm，焊接的时候不会因为间隙过大出现透锡不良，也不会因为间隙太小压伤PCB表层的阻焊层。四层堆叠的结构不是简单把四个单接口叠起来，每层之间的金属屏蔽壳是连为一体的，层与层之间有0.8mm的绝缘隔层，既能保证相邻端口之间的电磁屏蔽效果，避免四个端口同时满速传输时出现信号干扰，又能控制整体的堆叠高度，不会超出机箱IO挡板的高度限制。

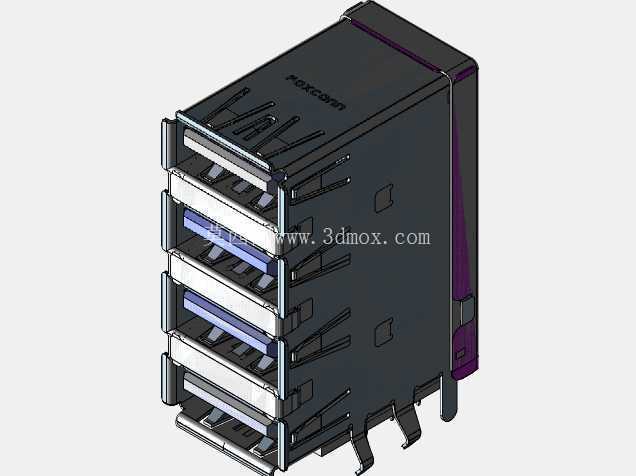

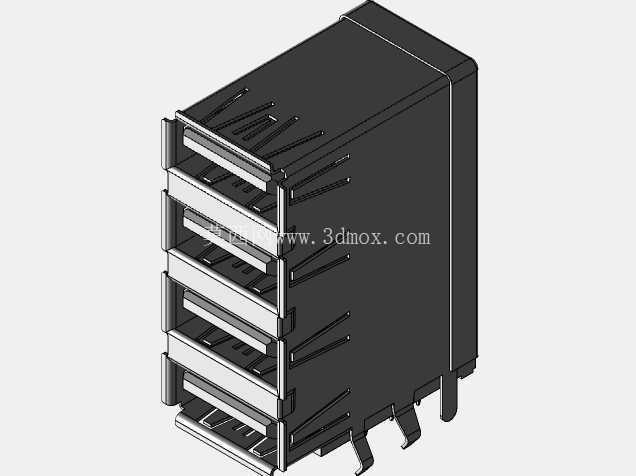

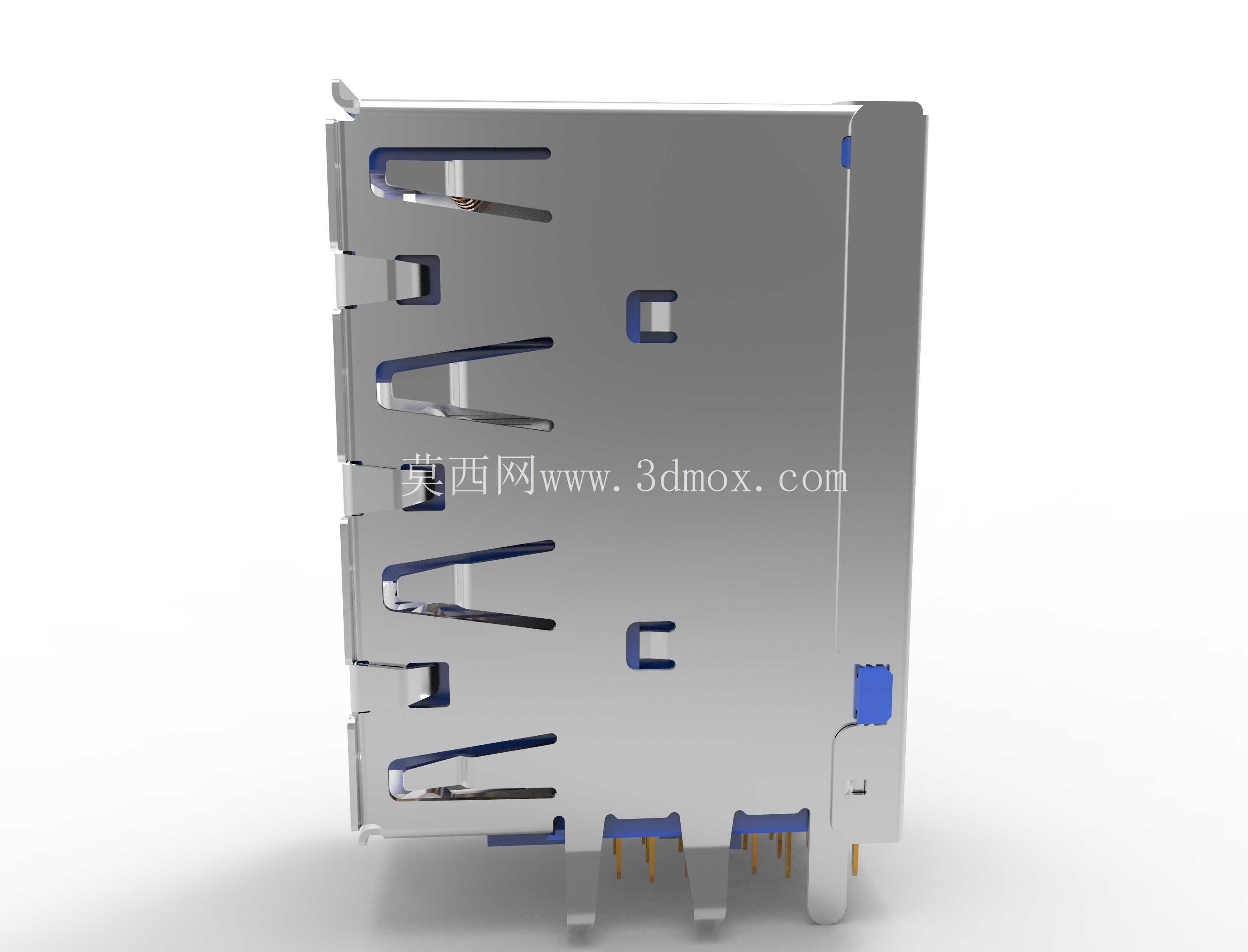

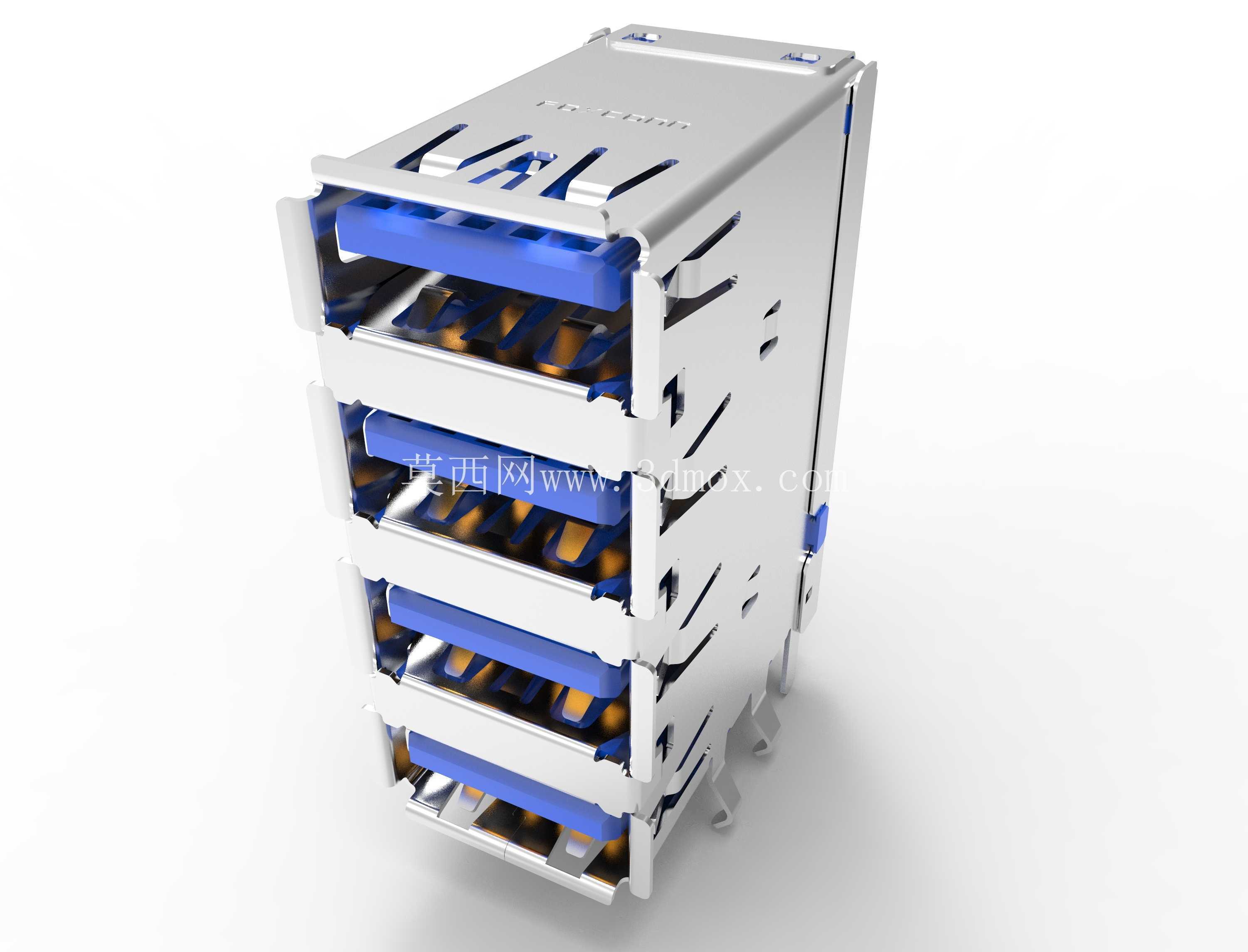

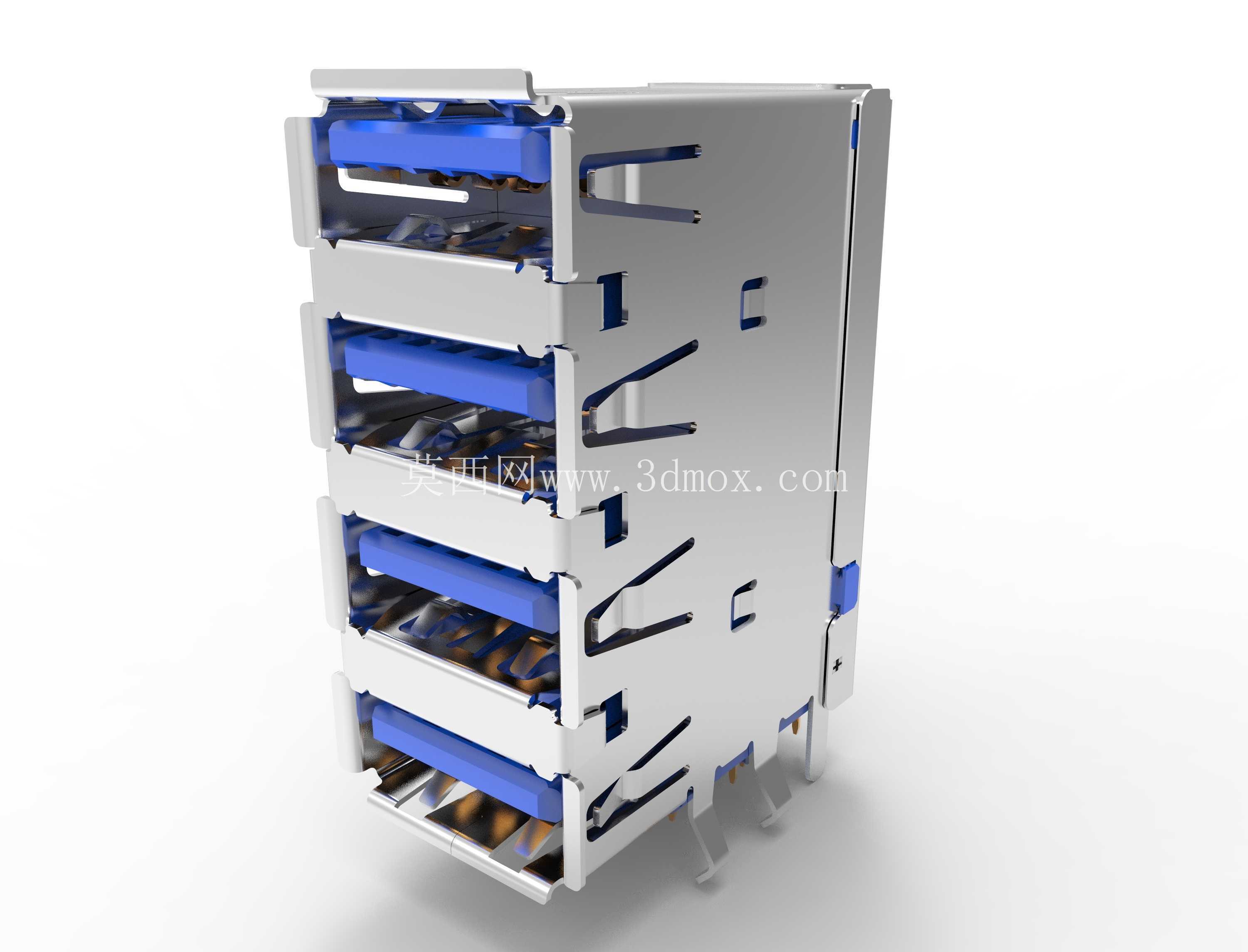

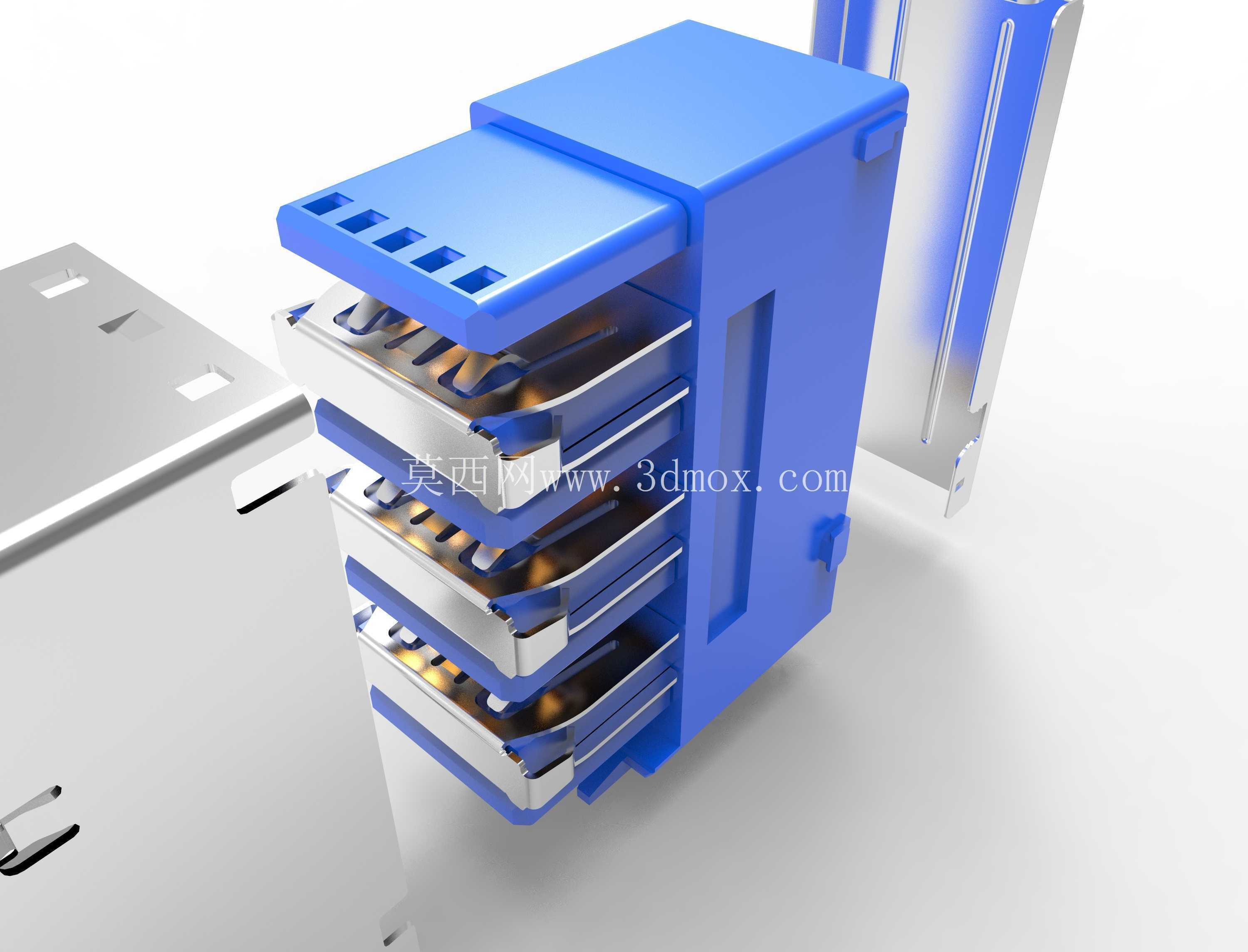

　　说回设计思路，做这类板载高速接口的三维建模，首先要卡准安装边界：接口整体的宽度是单个USB A型接口的标准宽度13.8mm，四层堆叠后的总高度是32.4mm，刚好适配标准全高IO挡板的开口高度，深度方向从PCB安装面到接口前端面的尺寸是14.2mm，不会和机箱内部的走线槽、散热片产生干涉。固定脚的位置是按照主板上标准USB接口安装孔位设计的，两个定位柱直径1.2mm，插入PCB上对应的定位孔后能限制接口的横向、纵向偏移，焊接时不用额外做治具固定就能保证位置精度。接口内部的蓝色塑胶芯是USB3.0的识别标识，内部的9根接触弹片分两排布置，前排4根是兼容USB2.0的电源、地和差分信号针，后排5根是USB3.0专用的两对高速差分信号针和接地针，弹片的接触高度按照标准USB A型公头的插入尺寸设计，插拔寿命能达到万次以上，金属外壳上的弹性卡扣是和机箱IO挡板卡合用的，装板后卡扣卡入挡板的开口边缘，能避免插拔USB设备时接口被推歪、脱焊。

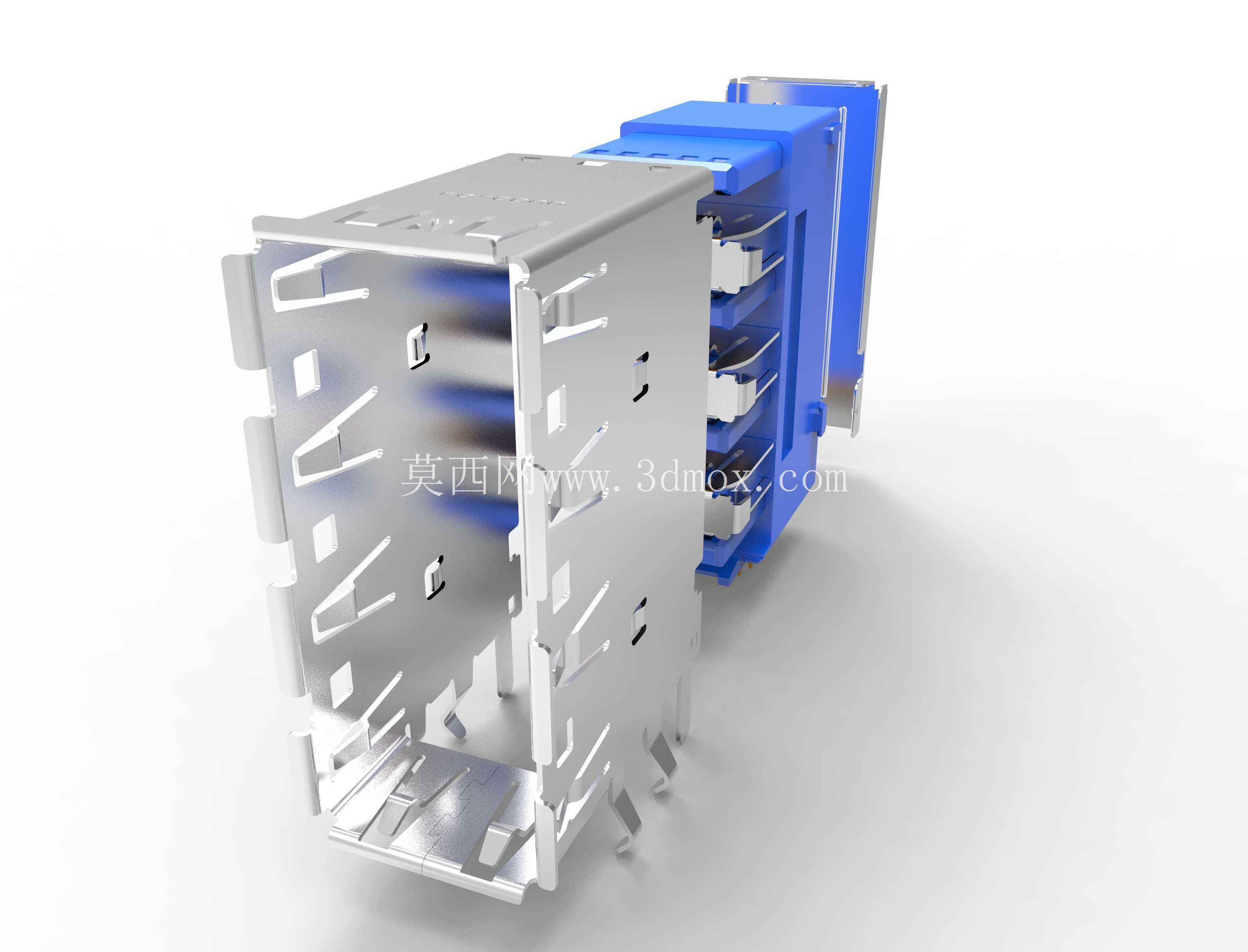

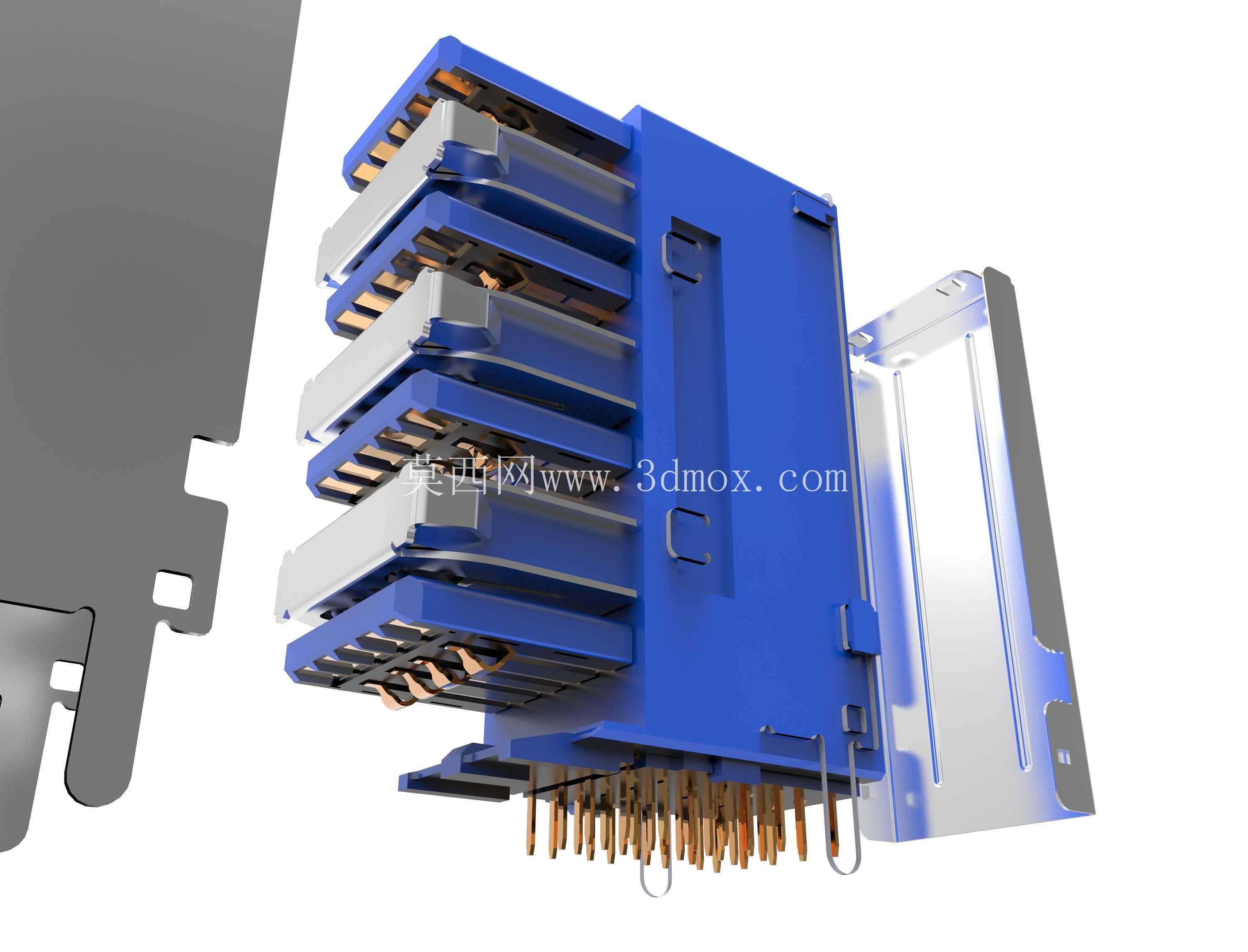

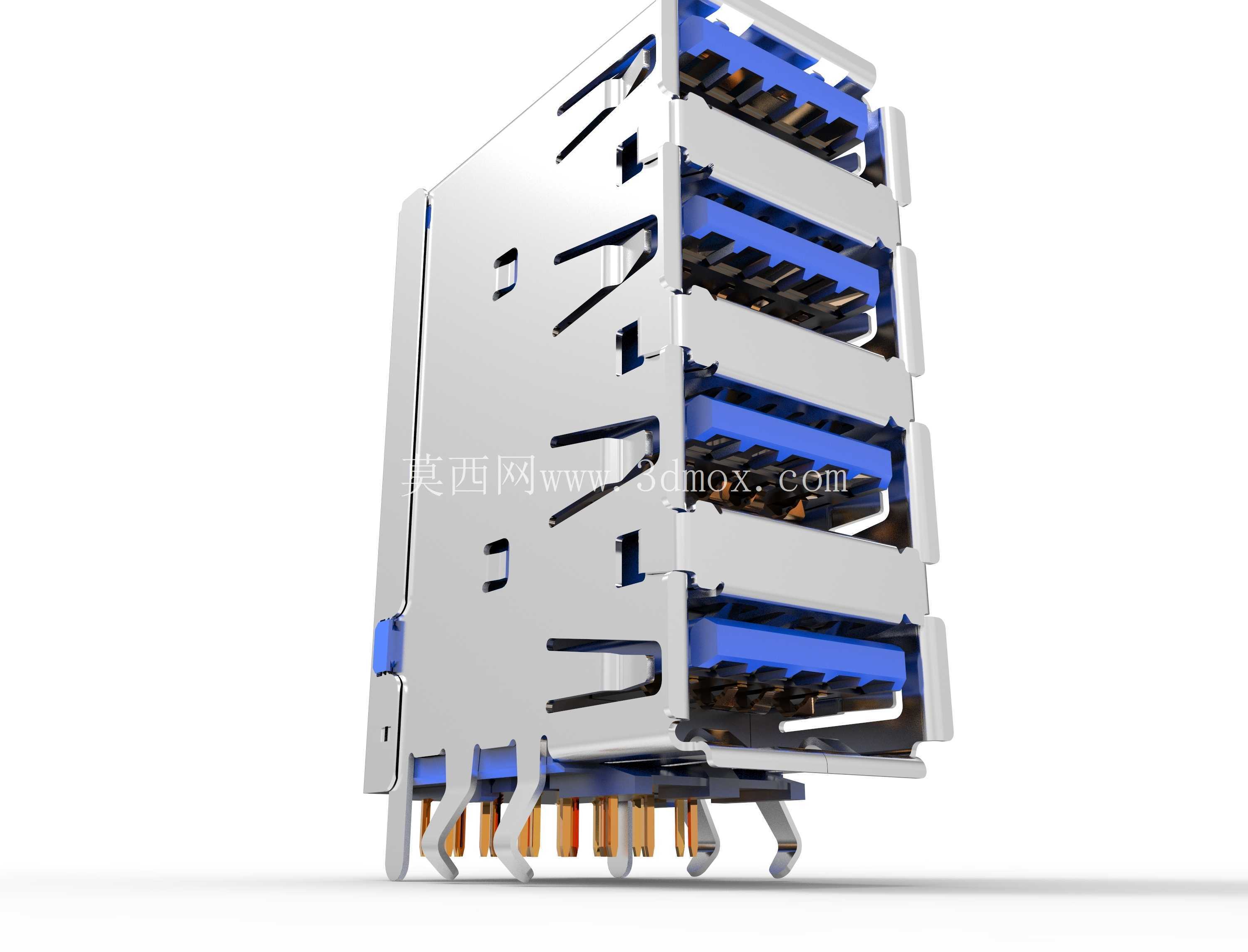

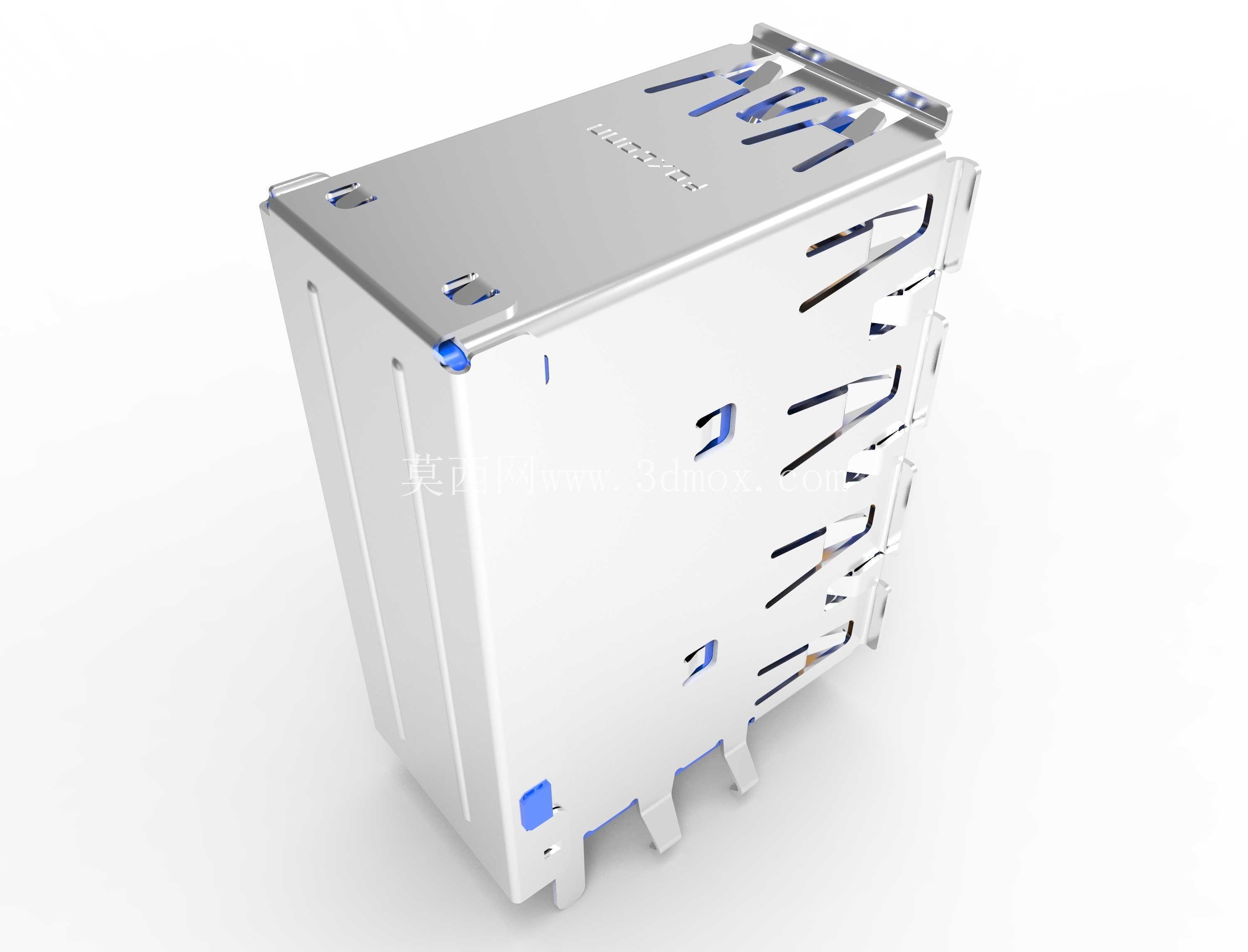

　　之前做建模的时候最容易忽略的点，是接口尾部的焊针长度和折弯角度，这个模型里焊针伸出PCB背面的长度控制在2.3mm，刚好满足波峰焊的吃锡要求，不会因为焊针过长和背面的机箱金属板接触短路，也不会因为过短导致焊接强度不够。还有每层接口之间的屏蔽弹片，是和金属外壳一体冲压出来的，装配后每层屏蔽壳都能和主板的接地层连通，把高速信号传输时产生的电磁辐射屏蔽在壳体内部，不会干扰主板上其他敏感的射频、音频电路。另外接口前端的塑胶导向斜面做了15度的倒角，公头插入时能自动导正，不会出现插歪顶坏内部弹片的情况，金属外壳两侧的固定弹片有0.3mm的预压量，公头插入后能保持足够的抱紧力，设备移动或者拉扯线材时不会出现接触不良、断连的问题。

　　从选型适配的角度说，这个接口的安装孔位和常规双层USB3.0接口的孔位是兼容的，老产品改款升级端口数量的时候，不用重新改主板的安装孔设计，直接替换就能把端口数量翻倍，能大幅减少改板的工作量。建模的时候所有尺寸都是按照实际量产零件的公差做的，塑胶件的拔模斜度、金属冲压件的折弯圆角都做了还原，导入结构设计软件后能直接用来做主板堆叠、机箱IO开口的干涉检查，不用再反复核对零件手册调整尺寸，能省不少前期设计的时间。
