车载多媒体设备用USB接口连接组件

　　做车载电子结构设计的工程师大多碰到过车载USB端口的适配难题，不同于消费级电子设备的外露接口，车载多媒体端的USB连接器需要兼顾板端固定可靠性、插拔寿命、车内复杂工况下的抗振性能，还要匹配中控台内部的紧凑安装空间，这次建模的这款USB连接器，就是专门针对车载多媒体主机的板端安装场景设计的。

　　从实际装车场景来看，这类连接器一般焊接在车载多媒体主机的主控PCB板边缘，位置正对中控台的预留开口，用户插拔U盘、连接手机数据线时的所有外力，都会直接作用在连接器本体上，所以设计时首先考虑的就是固定结构的强度。这款连接器采用金属外壳包裹绝缘胶芯的结构，外壳两侧延伸出带定位孔的焊脚，除了插件脚穿过PCB焊接固定外，延伸的焊脚会平贴在PCB表面做大面积焊盘固定，能承受至少5000次以上的标准插拔力，不会出现普通消费级接口插拔几百次就出现焊盘脱落、接口歪斜的问题。

　　从功能特性上看，这款连接器完全遵循USB2.0标准的引脚定义，胶芯内部的四个接触弹片采用高弹性铜材冲压成型，表面做镀金处理，既能保证数据传输时的接触稳定性，也能抵御车内高低温循环带来的材料氧化问题，避免出现数据传输中断、充电接触不良的售后问题。金属外壳除了提供结构强度外，还能起到电磁屏蔽的作用，减少车载主机内部高频电路对USB数据传输的干扰，这一点在车载环境里尤为重要——车内本身存在大量的电磁干扰源，比如功放电路、收音模块、CAN总线信号，如果接口屏蔽不到位，很容易出现U盘读取卡顿、连接手机CarPlay时断连的问题。

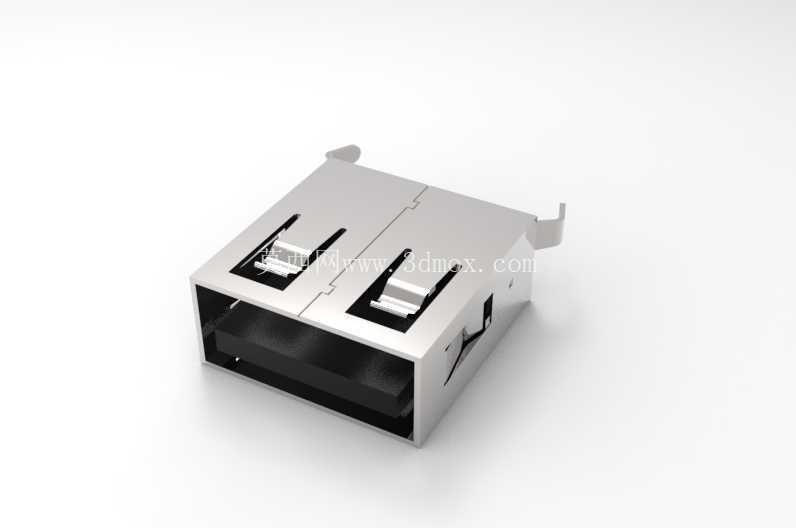

　　设计思路上，这款连接器没有做多余的结构冗余，整体外形是标准的USB Type-A母座尺寸，金属外壳的厚度控制在0.3mm，既保证了外壳的结构刚性，也不会占用过多的板上空间。外壳上的两个弹性卡扣是和公头对插时的锁止结构，卡扣的翘起高度经过反复调校，插入公头时的保持力控制在15N-30N之间，既不会因为太松导致车辆颠簸时公头脱落，也不会因为太紧导致用户插拔时过于费力。外壳尾部的两个折弯固定脚，是专门针对波峰焊工艺设计的，过炉时可以直接卡在PCB的定位孔里，不需要额外做治具固定，能提升SMT贴片加工的效率，减少焊接时的位置偏移。

　　安装边界方面，这款连接器的板上占用投影尺寸为14mm*17mm，插件脚的排布完全符合通用USB母座的PCB封装规范，工程师在做PCB Layout时可以直接调用标准封装，不需要重新绘制焊盘。接口突出PCB板的高度为6.5mm，匹配中控台面板的常规开口深度，面板和连接器端面的间隙可以控制在0.5mm以内，不会出现缝隙过大影响内饰美观度的问题。需要注意的是，安装时连接器的金属外壳需要和PCB上的保护地做可靠连接，接地阻抗控制在0.1Ω以内，才能保证屏蔽效果和ESD防护性能，避免静电打坏主机内部的主控芯片。

　　很多工程师在选型这类车载连接器时，容易直接套用消费级电子的USB接口参数，实际上车载环境的温度范围要求是-40℃到85℃，比消费级产品的0℃到40℃要求严苛很多，这款连接器的绝缘胶芯采用耐高温的LCP材料，过回流焊时不会出现胶芯变形、引脚移位的问题，长期在车内高温暴晒的环境下也不会出现材料脆化、弹片弹性失效的问题。另外，连接器的插拔寿命做了针对性强化，弹片的弯折角度经过疲劳测试，在额定插拔次数后接触压力仍然能保持在标准范围内，不会出现接触电阻过大的问题。

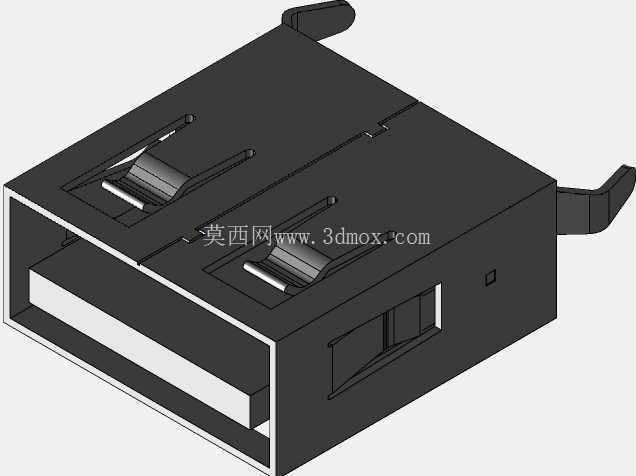

　　从结构建模的细节来看，这款模型还原了所有实际生产需要的特征，包括金属外壳的冲压折弯缺口、胶芯的脱模斜度、弹片的接触弧度、焊脚的预镀锡层结构，不管是用来做整机的结构干涉检查，还是做装配工艺模拟，都能直接调用，不需要再做额外的特征补全。尤其是外壳两侧的定位弹片结构，建模时还原了实际的冲压回弹角度，在做面板装配模拟时，可以准确计算出接口和面板开口的配合公差，避免实际装车时出现接口卡滞、面板按压异响的问题。
