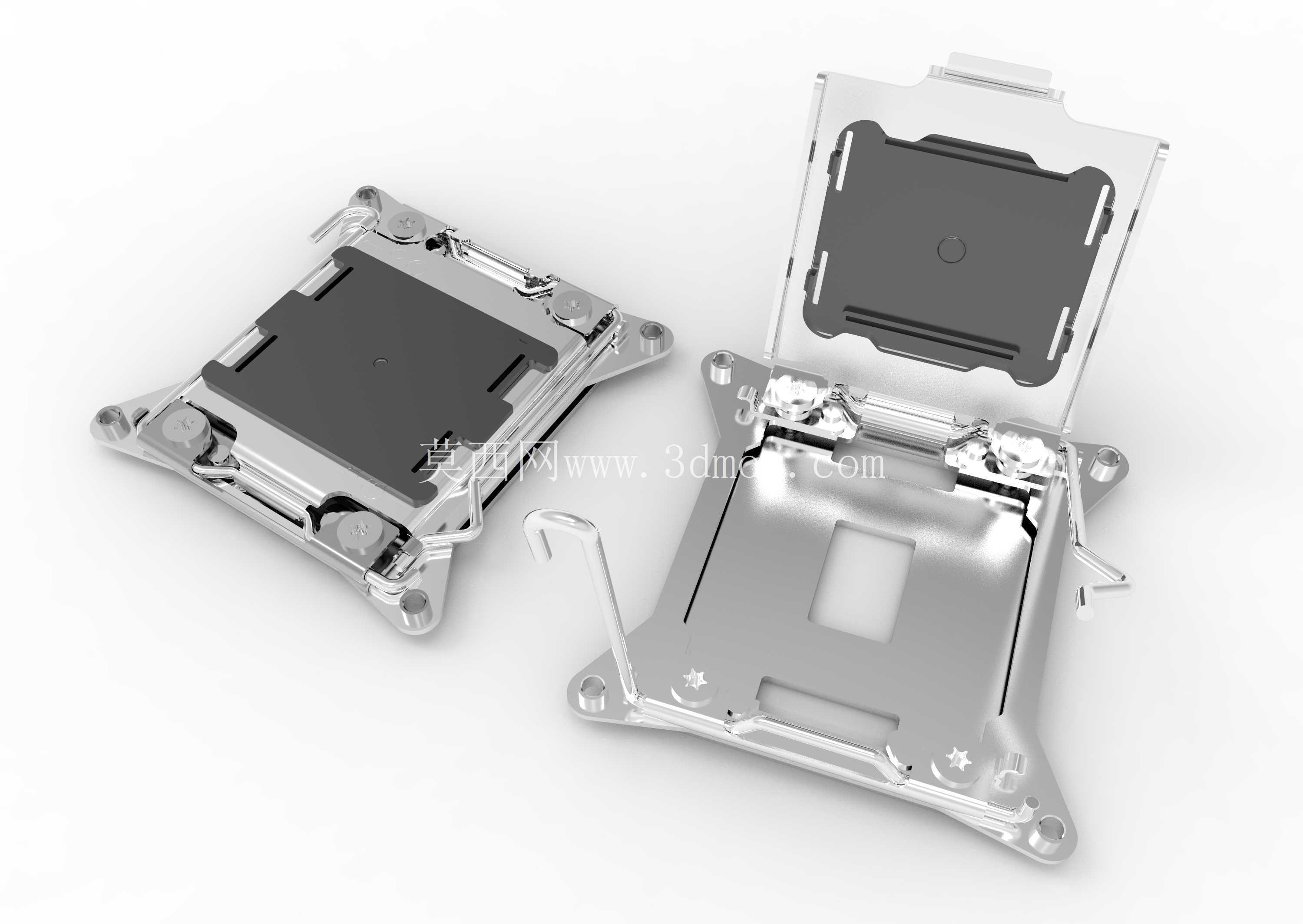

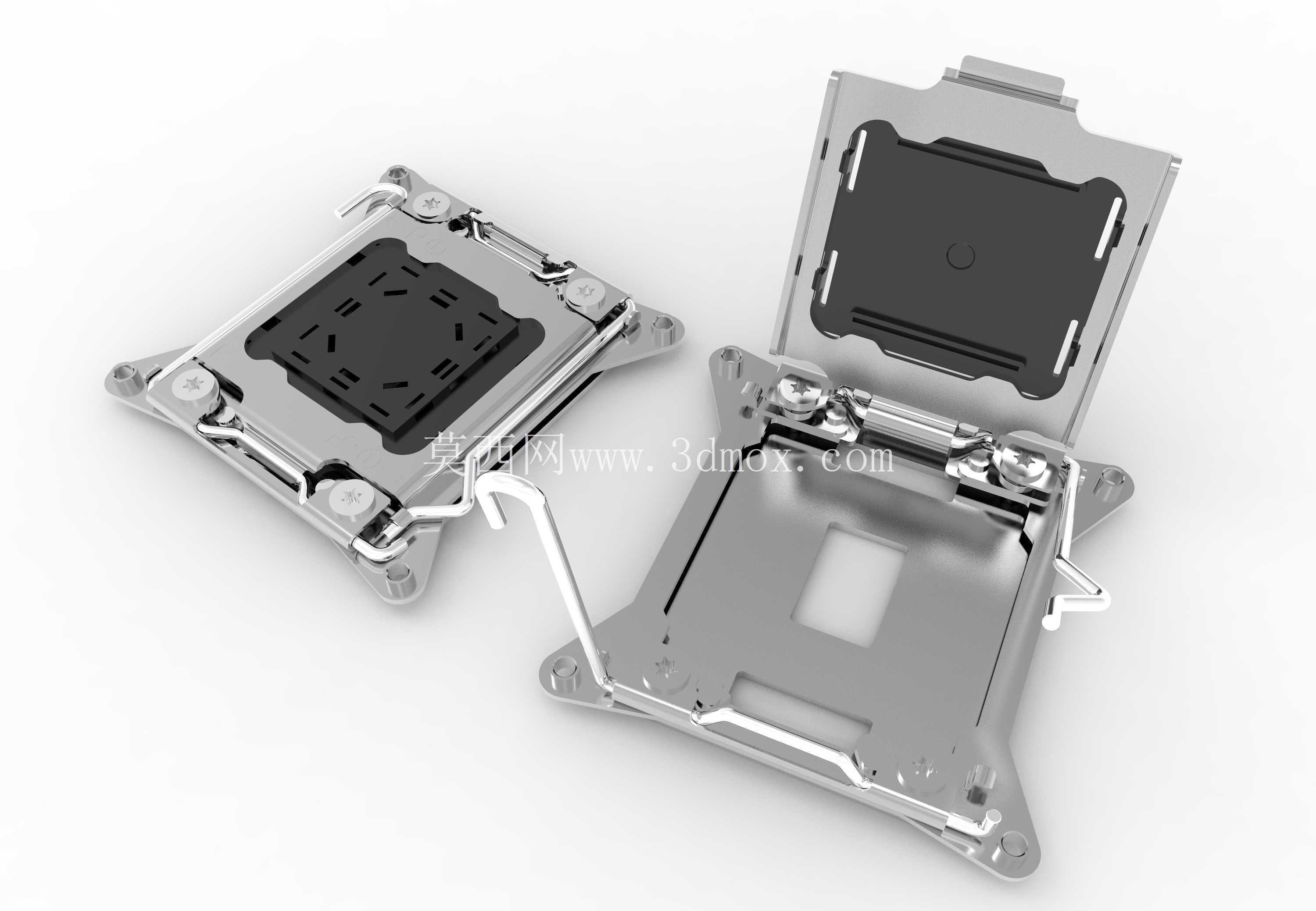

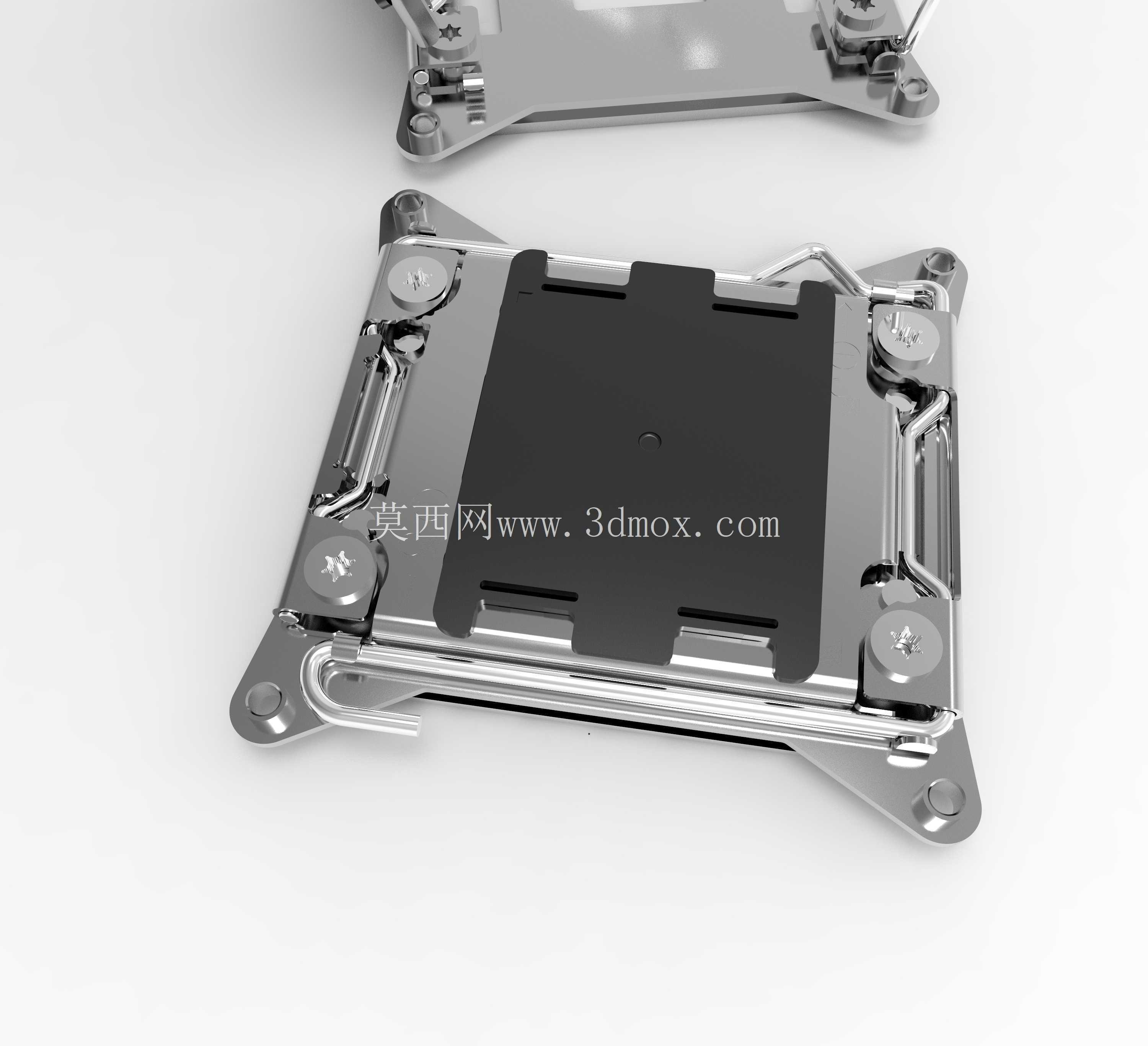

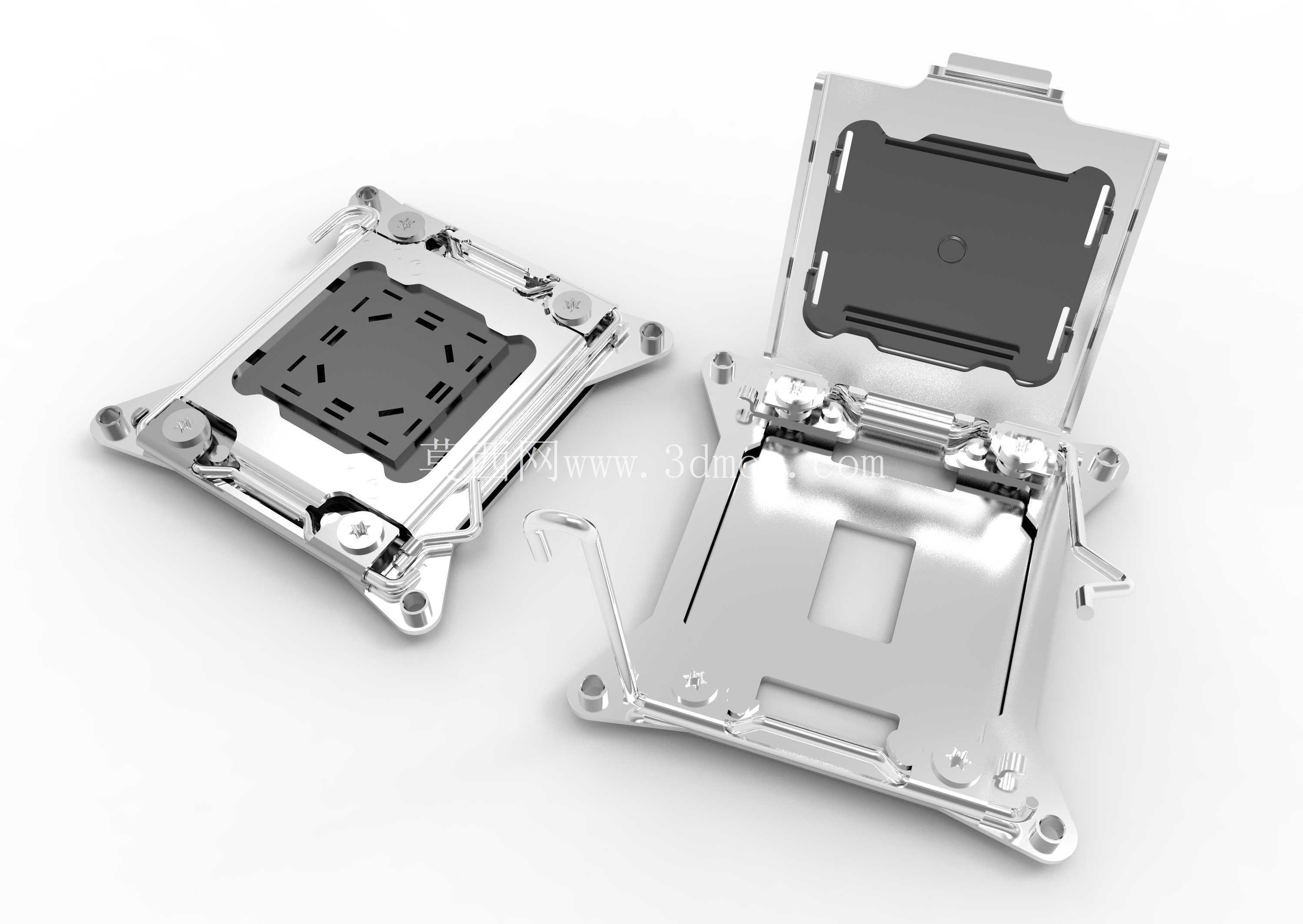

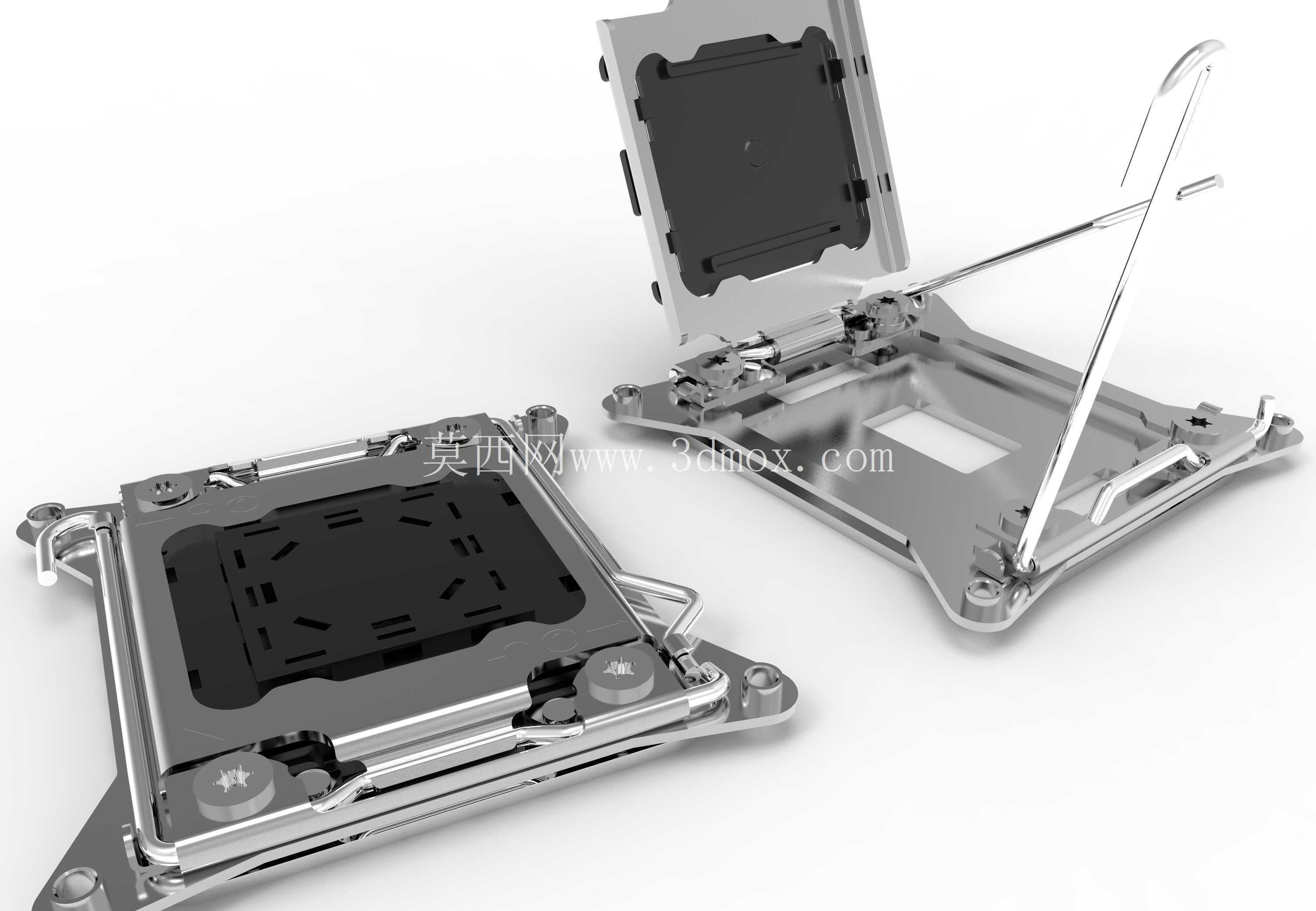

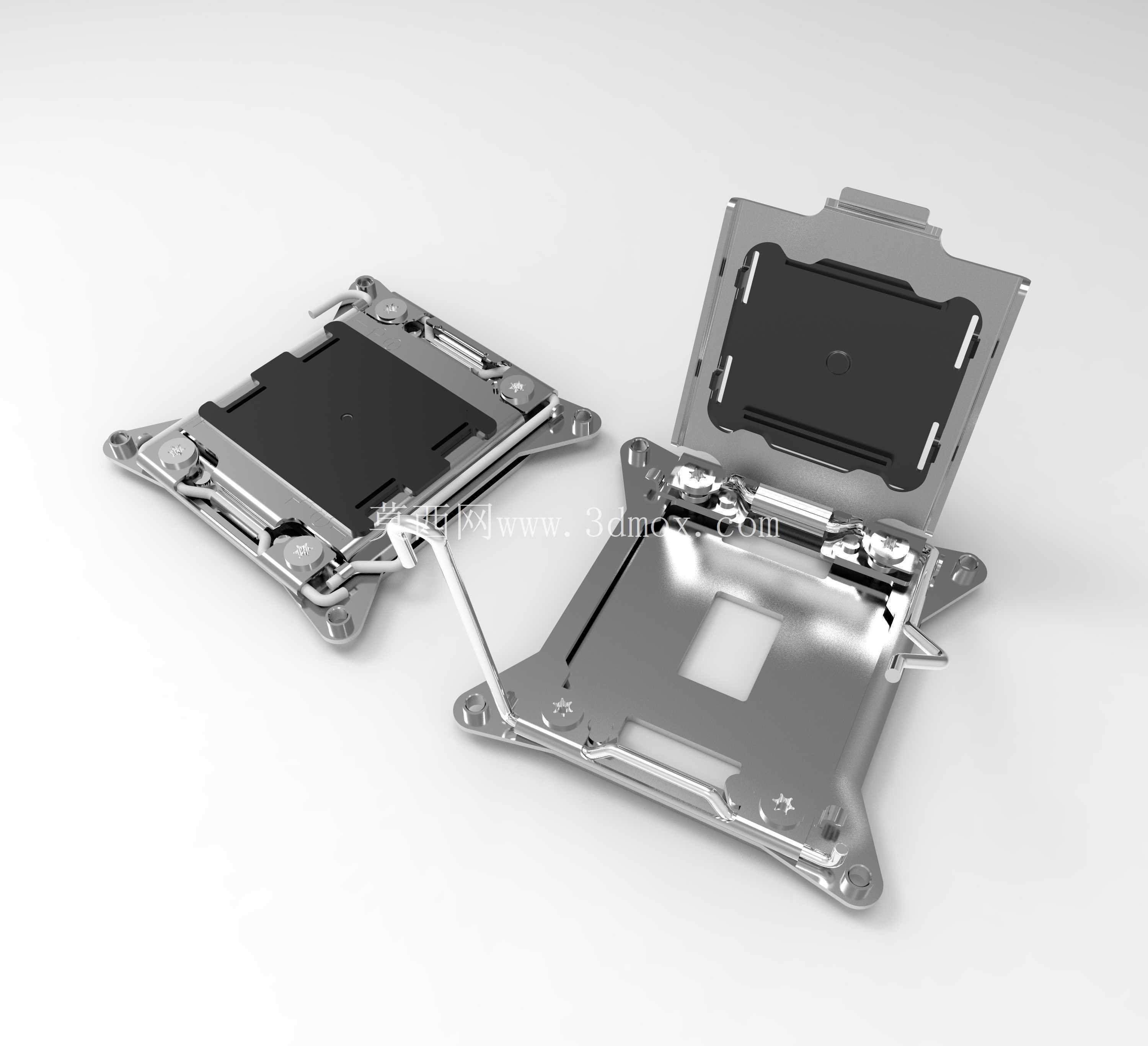

LGA2011标准ILM型CPU插座结构设计

　　在桌面级工作站、高端服务器以及旗舰级消费级主板的硬件装配场景中，CPU插座作为处理器与主板电路连接的核心承载部件，其结构精度、锁紧可靠性直接决定了整套计算平台的运行稳定性。本次呈现的LGA2011标准ILM插座，正是针对该规格处理器设计的独立加载机构锁紧结构，区别于早期插槽的卡扣式设计，这套结构通过独立的金属加载框架实现处理器的均匀压合，避免了处理器基板因局部受力不均出现的形变、针脚接触不良等长期使用隐患。

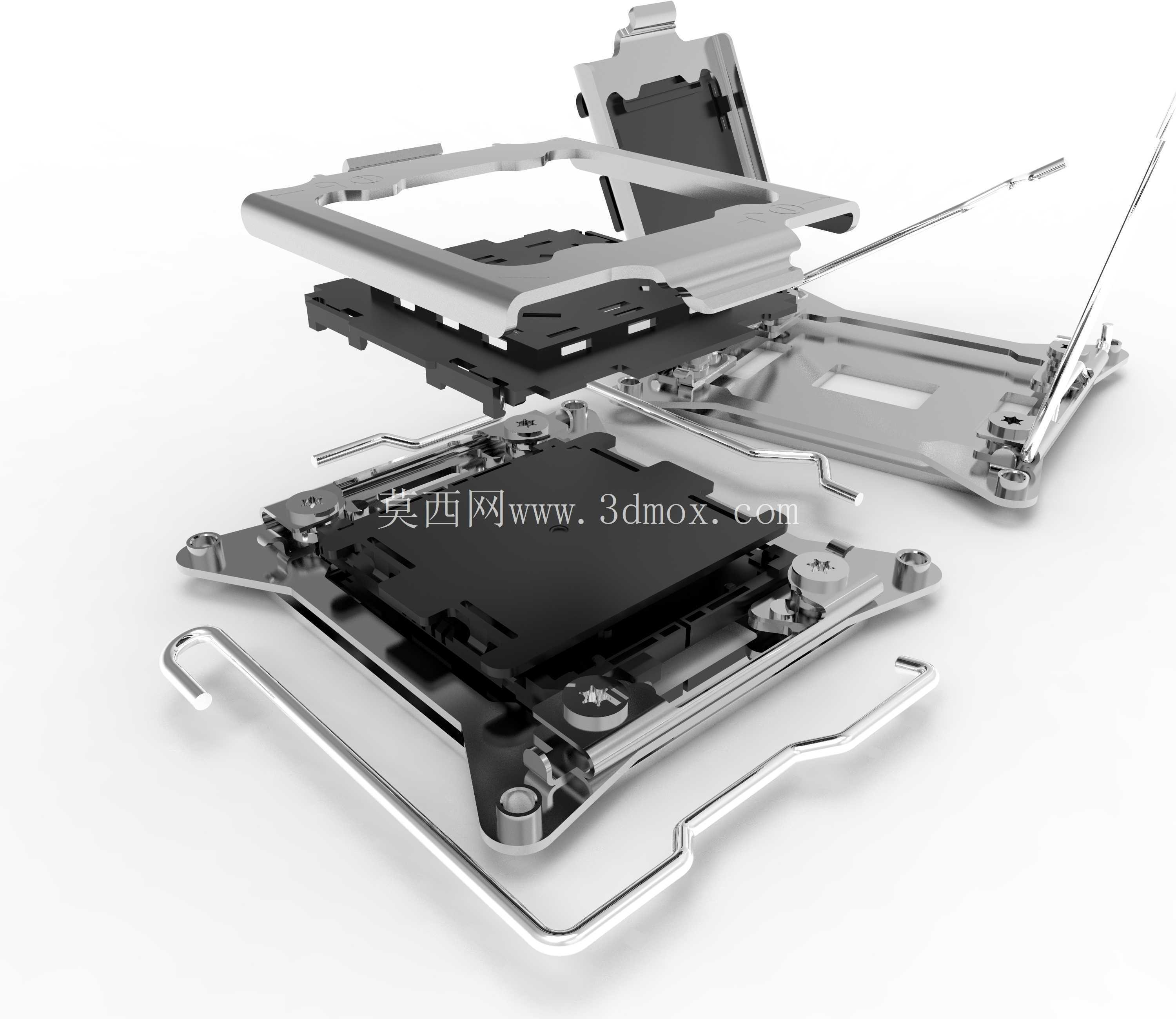

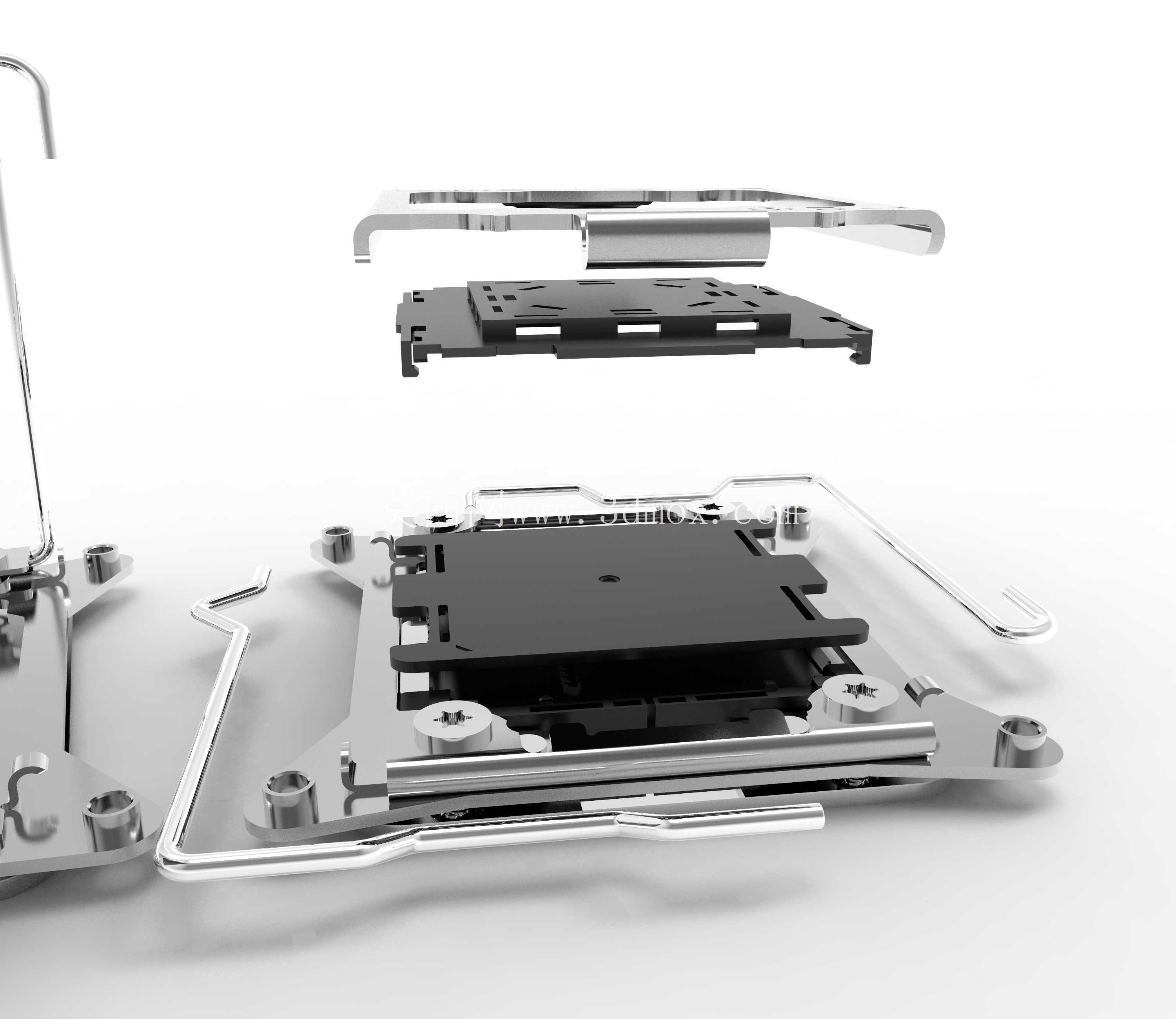

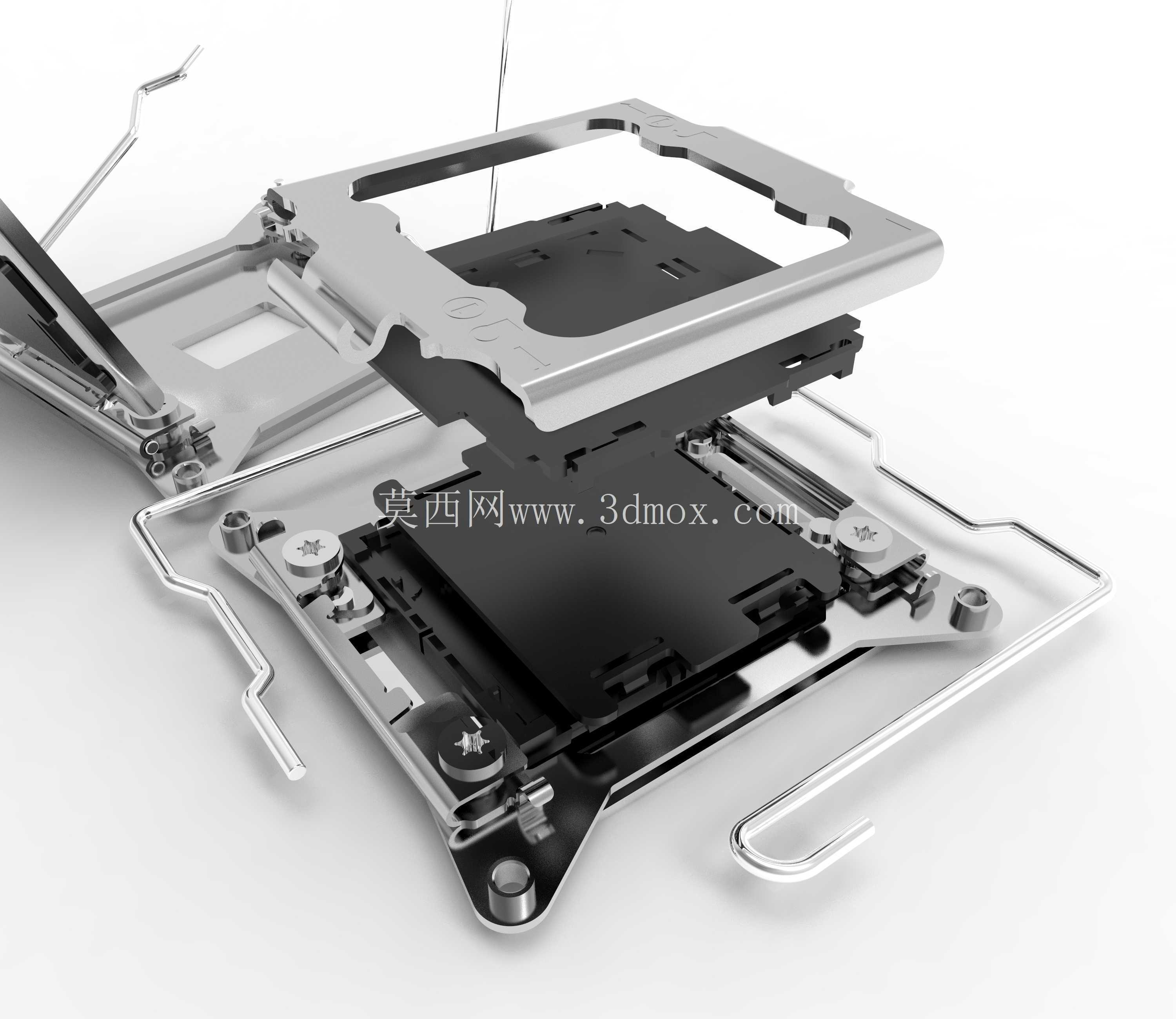

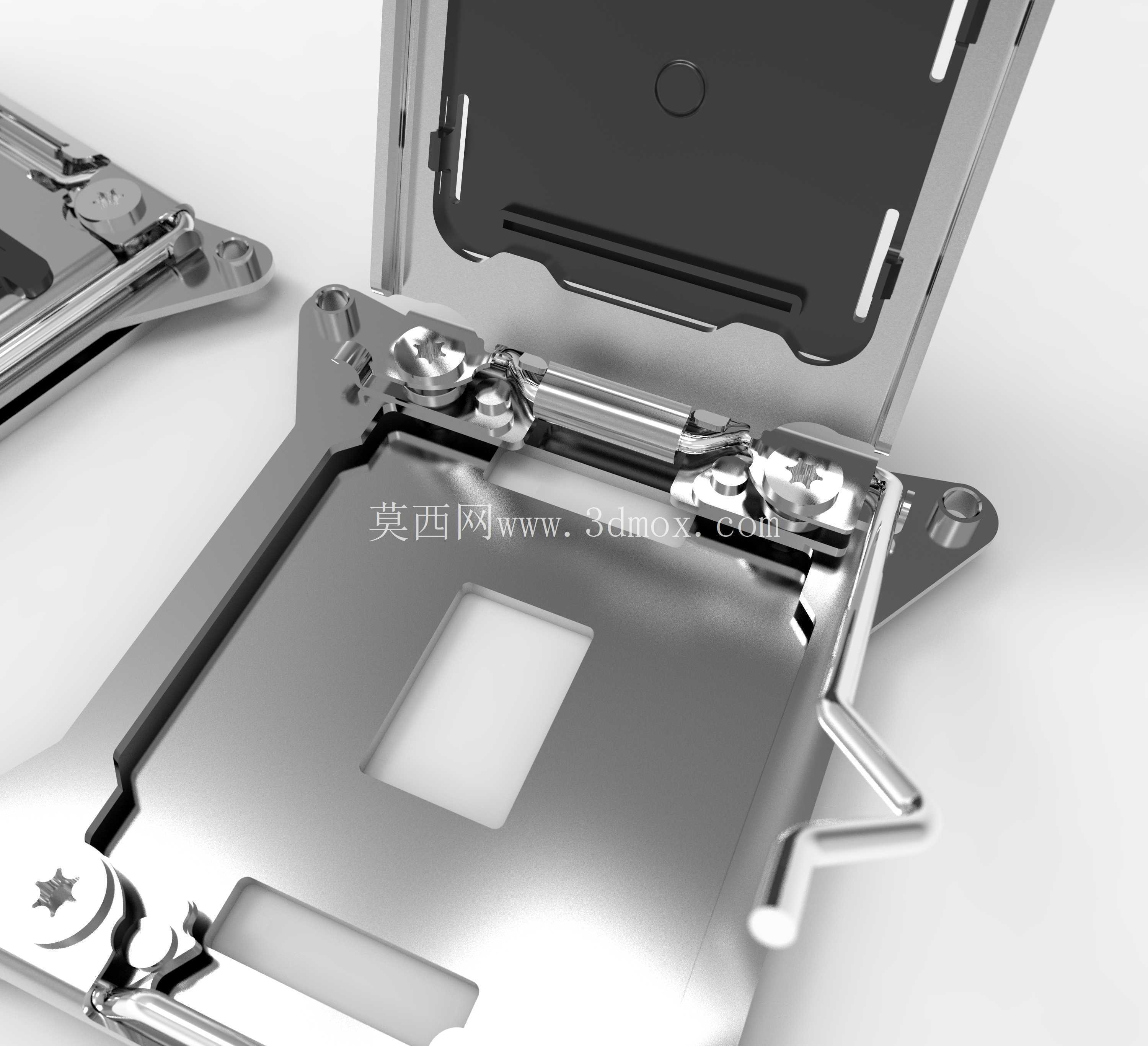

　　从实际应用场景来看，这类插座广泛搭载于X79、X99等对应LGA2011针脚的主板平台，覆盖单路工作站、双路服务器以及高端超频主机的装配需求，由于该规格处理器普遍具备更高的TDP功耗、更大的基板尺寸，对插座的压合力度均匀性、安装定位精度都提出了远高于普通消费级插槽的要求。整套结构的设计核心围绕“精准定位+均匀锁紧+防护兼容”三个维度展开：底部的金属底座通过四角的安装孔与主板PCB实现刚性固定，底座上预设的定位凸点与处理器基板的缺口完全匹配，能够在安装时快速引导处理器滑入正确位置，从根源上避免针脚与触点错位导致的硬件损坏。

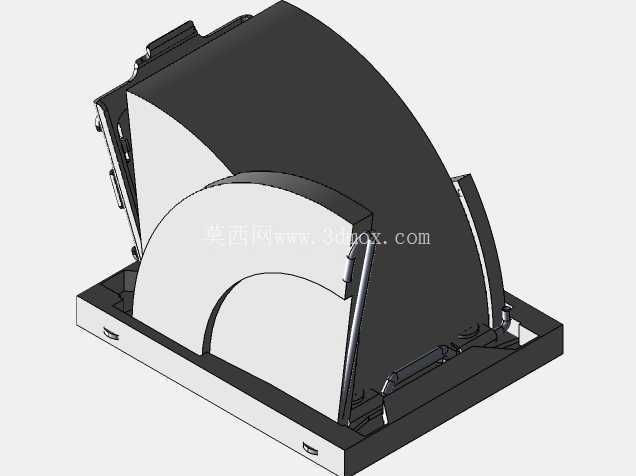

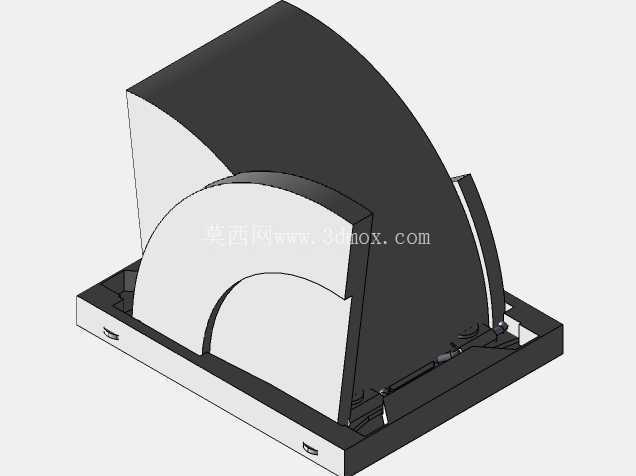

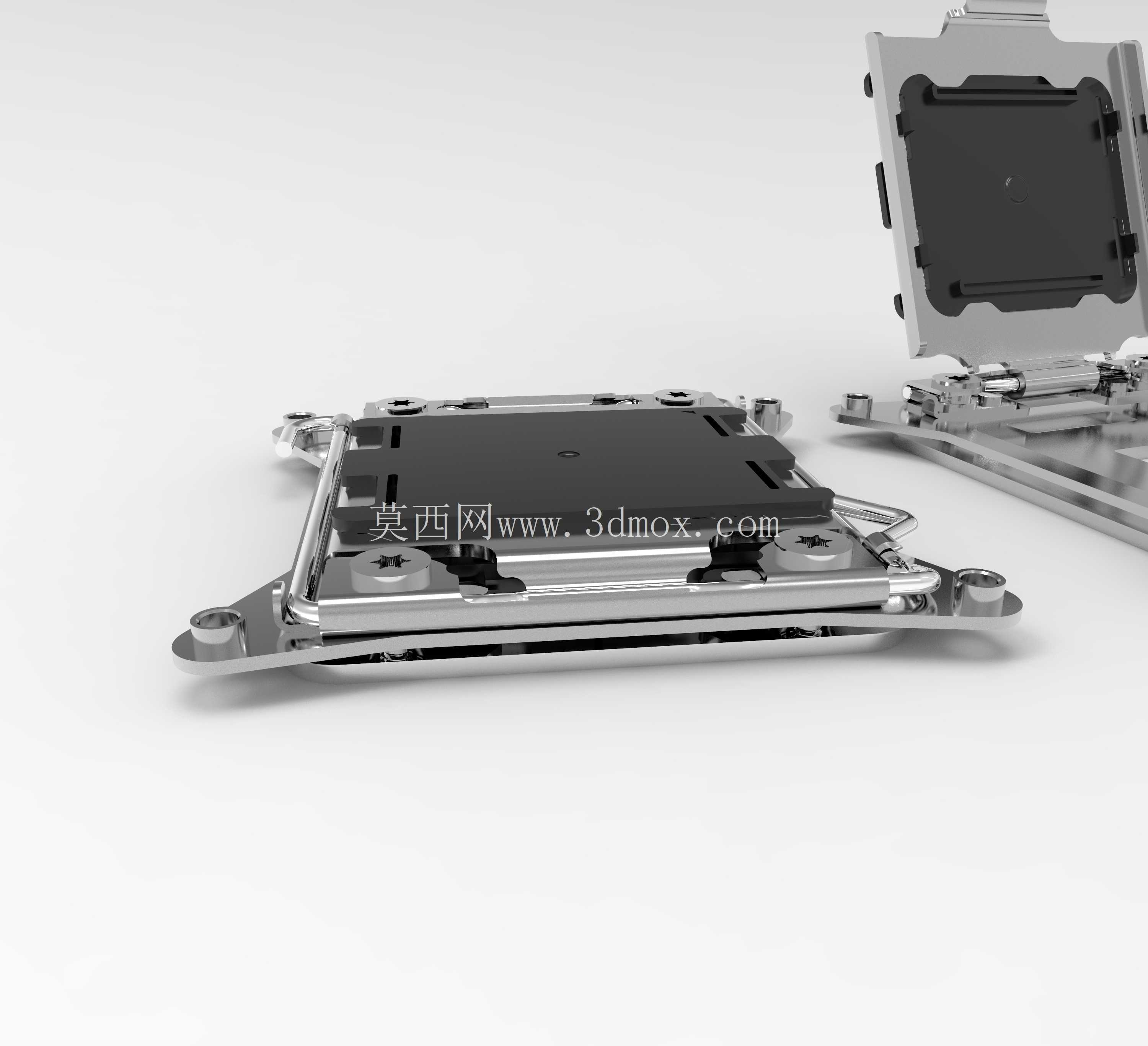

　　翻开式的上盖与侧边的锁紧拉杆形成联动机构，当处理器放置到位后，扣合上盖再压下拉杆，即可通过杠杆原理将上盖的压力均匀分散到处理器的金属顶盖边缘，不会对核心区域造成额外挤压。结构中集成的防尘盖是未安装处理器时的核心防护部件，能够完全覆盖底座上的弹性触点阵列，避免生产流转、主板装配过程中灰尘、焊锡残渣落入触点间隙造成的接触故障，同时配套的针座防护结构能够在插座运输过程中避免外力磕碰导致的触点变形。

　　从安装边界尺寸来看，这套ILM结构的四角安装孔位完全遵循LGA2011的公制安装标准，孔距、固定孔直径与对应规格的散热器扣具完全兼容，无论是风冷塔式散热器还是水冷头的扣具，都可以直接通过预留的孔位完成固定，不需要额外的转接支架。结构的整体高度经过严格管控，合上上盖后的总高度控制在主板元器件安全高度范围内，不会与周边的内存插槽、供电散热片产生安装干涉，同时底座下方的焊针阵列布局完全匹配主板PCB的焊盘定义，能够在SMT贴片工序中完成精准焊接，不需要后续的手工补焊工序。

　　在结构细节设计上，所有金属冲压件都做了圆角钝化处理，避免安装过程中锋利的边角划伤操作人员手指或是损坏处理器基板的阻焊层；拉杆的转动位置做了阻尼限位设计，既不会因为运输震动出现松脱，也不会因为锁紧阻力过大导致安装时费力；上盖内侧的弹性压片采用了分段式设计，能够适配不同厚度公差的处理器基板，即使处理器顶盖厚度存在小幅生产误差，也能保证所有触点都与处理器底部的焊盘实现可靠接触。

　　对于结构设计从业者而言，这类插座的设计难点在于平衡锁紧力度与操作便利性：压合力过小会导致接触电阻增大，高负载下出现处理器降频甚至死机的问题；压合力过大则会导致主板PCB出现弯曲形变，长期使用后出现线路断裂的隐患。这套ILM结构通过杠杆比的精准计算，将最终作用在处理器上的压合力控制在规范要求的区间内，同时拉杆的操作力矩控制在单人徒手即可完成锁紧的范围，不需要借助额外的工具。另外，结构中所有的塑料部件都采用了耐高温的工程塑料材质，能够承受波峰焊、回流焊过程中的高温环境，不会在焊接工序中出现变形、融化的问题，金属部件则采用了不锈钢冲压成型加表面镀镍处理，在保证结构强度的同时避免长期使用出现氧化锈蚀，适配服务器平台7*24小时长期运行的使用环境要求。
