ESP32-CAM-MB摄像头扩展承载板结构设计

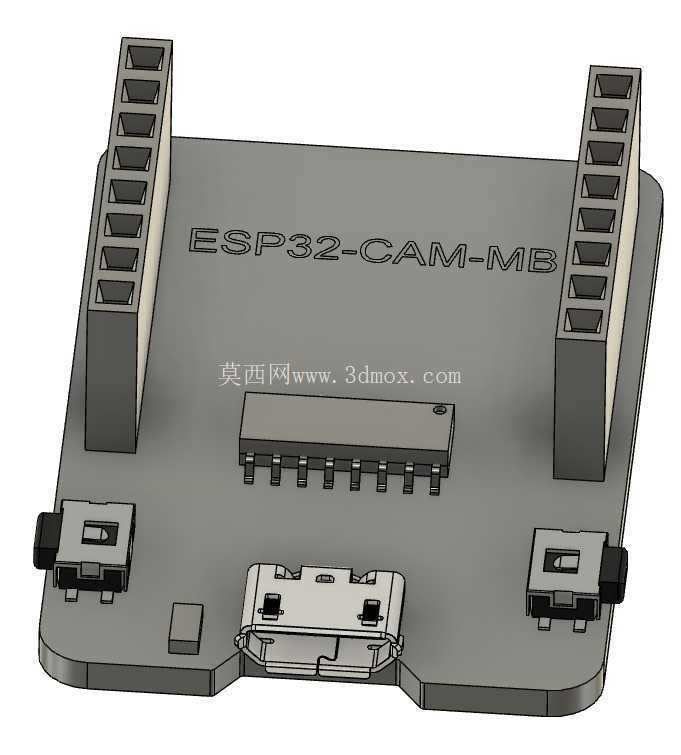

　　这款承载板的设计初衷，是解决ESP32-CAM模块在嵌入式视觉项目中接线零散、固定困难、接口拓展不足的实际痛点，在各类物联网视觉采集、小型智能识别终端、桌面级图像采集装置的搭建场景中，能够大幅降低硬件组装的复杂度，提升模块安装的可靠性。从结构布局来看，板体采用圆角矩形的轮廓设计，边缘做了圆弧过渡处理，既避免了PCB锐角在装配过程中划伤操作人员或线材绝缘层，也能在紧凑的设备壳体内部减少与其他结构件的干涉风险。板体两侧对称布置的双排排针座，是核心的模块对接接口，排针座的引脚间距严格遵循ESP32-CAM模块的引脚定义排布，能够直接与摄像头模块的对应焊盘引脚实现插接，无需额外飞线转接，排针座的高度经过匹配设计，插接后模块底部与载板表面预留了足够的散热间隙，避免模块长时间工作时热量堆积在板件接触面影响运行稳定性。

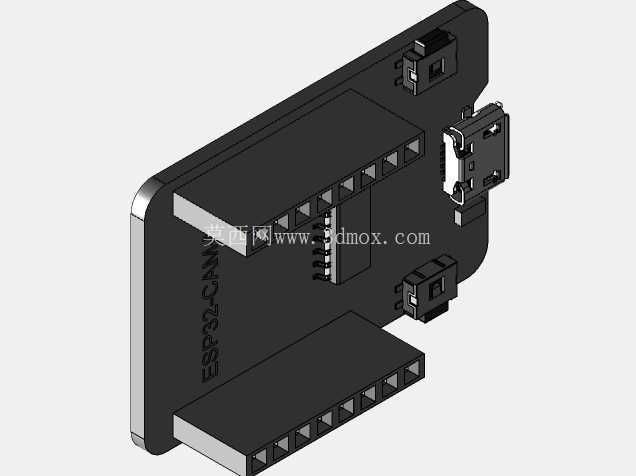

　　板体正面居中位置预留了单排排针焊接位，可根据项目需求拓展外接传感器、信号线或者程序烧录接口，解决了原生ESP32-CAM模块引脚引出不便、烧录程序需要额外接线的问题，在做批量设备调试时，能够直接通过载板预留的排针完成程序烧写与功能测试，省去反复接线的工序。板体下部集成的Micro USB接口座，采用沉板焊接结构设计，接口的金属外壳与板体接地焊盘充分连接，既提升了接口的插拔强度，也能起到静电防护的作用，该接口同时承担供电与串口通讯的功能，日常使用时仅需一根普通USB线即可完成模块供电与数据传输，无需额外搭配电源模块与串口转接板。

　　接口两侧布置的两个轻触按键，分别对应复位与下载功能，按键的按压行程与触发力度选用了工业级常用参数，按键帽高出板体表面的高度经过测算，既不会因为突出过多在装配时被壳体误触发，也能保证操作人员手动按压时有清晰的反馈手感，按键周边预留了足够的手指操作空间，即使在狭窄的安装空间内也能顺利完成按压操作。板体上预留的两个方形安装孔位，分布在板体对角位置，孔位直径适配常用的M2螺丝，可直接将载板固定在设备壳体的安装柱上，也可配合铜柱实现多层板件的堆叠安装，安装孔位周边做了露铜接地处理，固定时可通过金属螺丝实现板体与设备壳体的共地，进一步提升电路的抗干扰能力。

　　从安装边界来看，板体整体厚度控制在1.6mm标准PCB厚度范围内，排针座顶部到板体底部的总高度不超过20mm，能够适配绝大多数小型智能设备的内部安装空间，不管是嵌入到门禁识别终端、小型巡检机器人的视觉单元，还是桌面级AI图像识别实验装置，都不会出现空间不足的问题。板体表面的丝印标识清晰标注了各个接口的引脚定义与功能标识，组装时无需反复查阅原理图即可完成接线，降低了组装出错的概率。在结构强度设计上，USB接口、排针座等受力较大的位置都增加了额外的焊盘固定点，经过多次插拔测试也不会出现焊盘脱落的问题，完全满足小批量设备生产与日常实验调试的使用强度要求。不同于通用的洞洞板或万能转接板，这款载板的所有接口位置都经过精准匹配，元器件布局充分考虑了走线最短原则，电源回路与信号回路做了分离布局，能够减少电源噪声对摄像头采集信号的干扰，保证图像传输的稳定性。
