2.0寸TFT IPS液晶显示模组结构设计

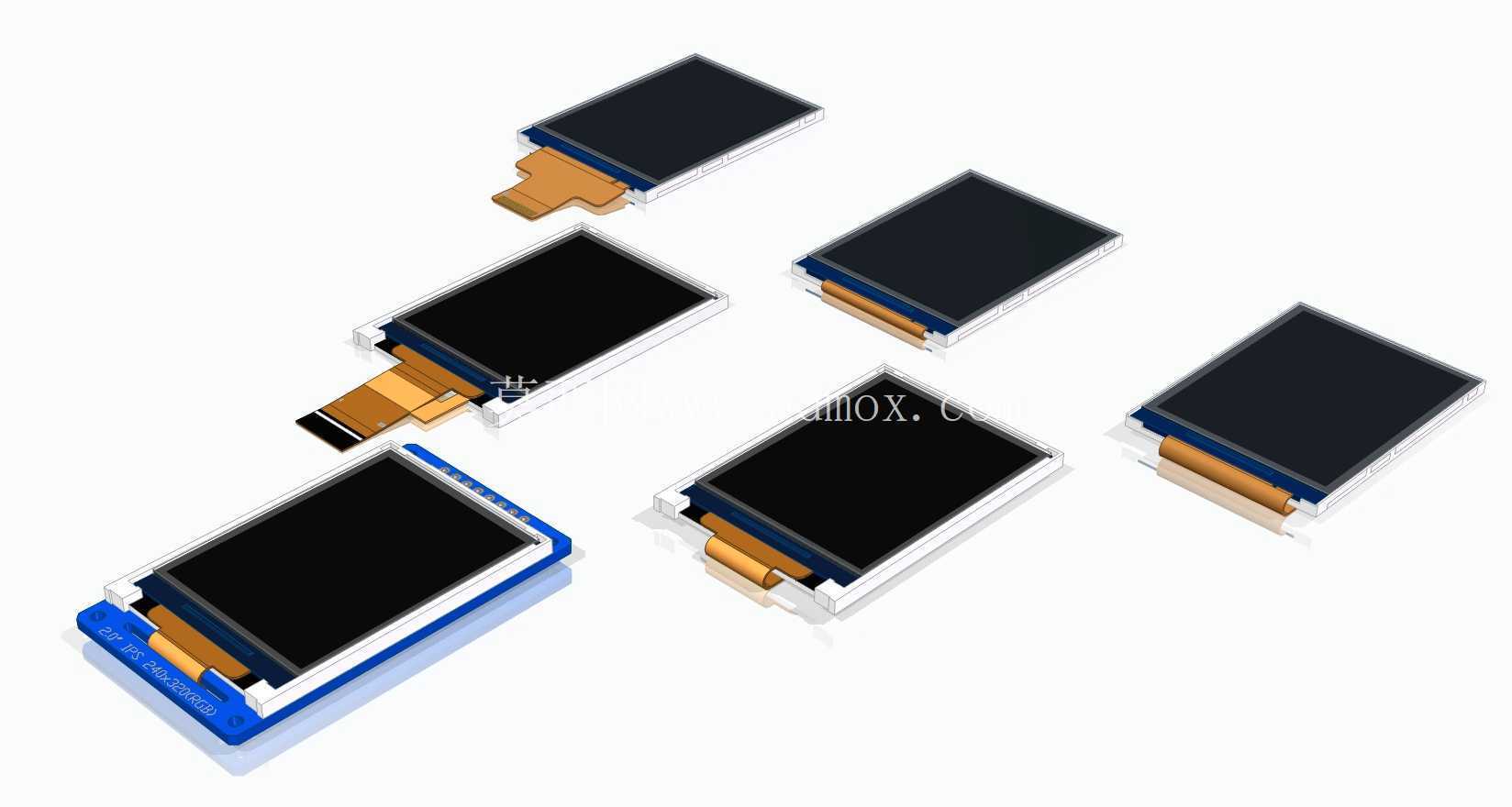

　　在嵌入式开发、小型智能终端的硬件选型与结构适配环节，小尺寸TFT IPS显示模组是人机交互链路里的核心载体，本次呈现的2.0英寸规格显示模组，覆盖了当前市面上主流的12针、22针两种接口版本，适配不同驱动方案与布线空间的硬件主板。从实际落地场景来看，这类小尺寸显示屏常被用在手持检测仪器面板、小型工控设备状态显示区、开源硬件开发板外接显示模块、桌面小型智能外设的交互界面上，相比同尺寸的TN屏，IPS材质的可视角度能覆盖上下左右接近170度的范围，不会因为操作人员观察角度偏移出现色彩失真、画面发灰的问题，在车间现场光线复杂的环境下，也能保证设备参数、运行状态的清晰读取。

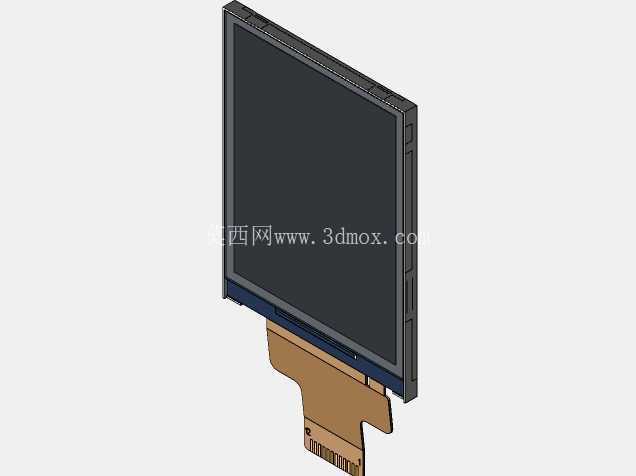

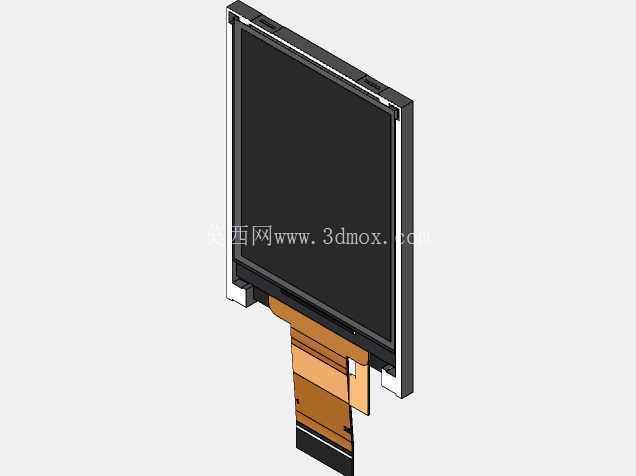

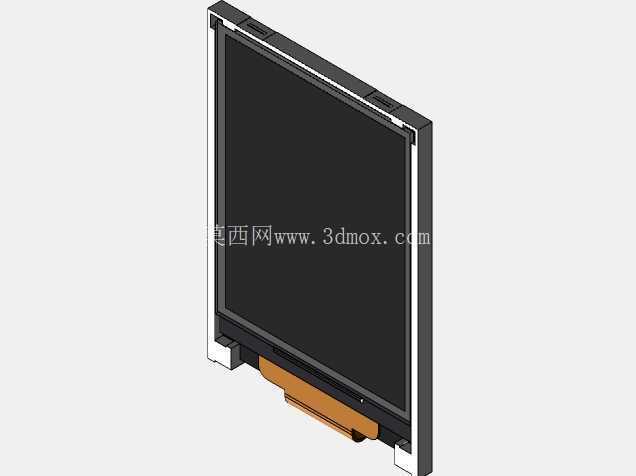

　　做这类显示模组的结构设计时，首先要平衡的是屏幕有效显示区和外围安装边框的尺寸边界，2.0英寸的有效显示对角线长度对应公制尺寸约50.8毫米，模组整体的长宽尺寸控制在可以兼容通用3D打印机控制板、开源开发板安装位的范围内，FPC排线的出线位置做了两种方向的适配，一种是短边侧出排线，适合屏幕竖向安装的手持设备，一种是长边侧出排线，适合横向布局的工控面板，避免排线弯折半径过小导致的线路断裂问题。驱动IC选用st7789是行业内比较成熟的方案，对应的接口引脚定义兼容市面上绝大多数通用驱动板，不需要额外做引脚转接就能直接点亮，降低硬件适配的调试成本。

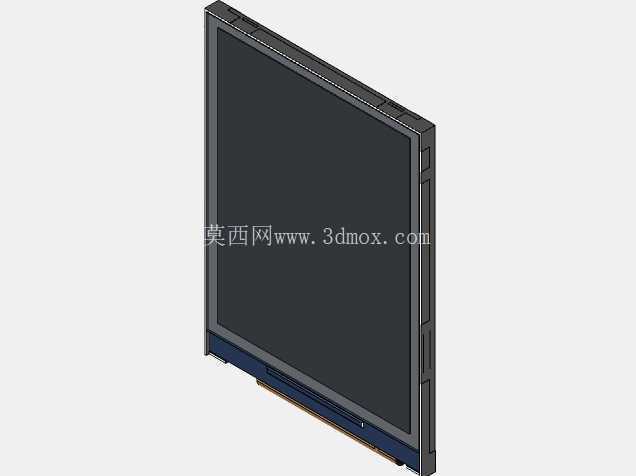

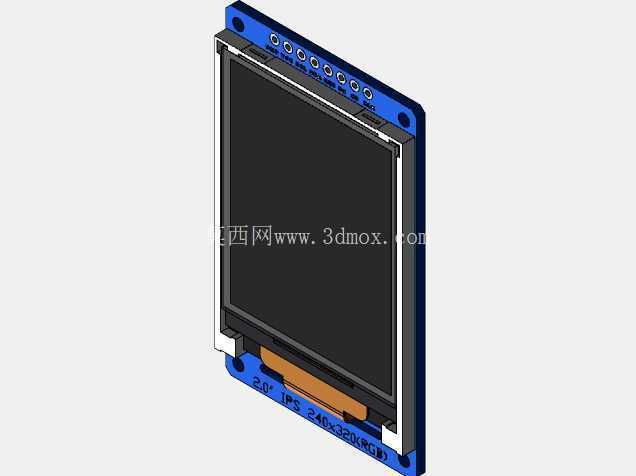

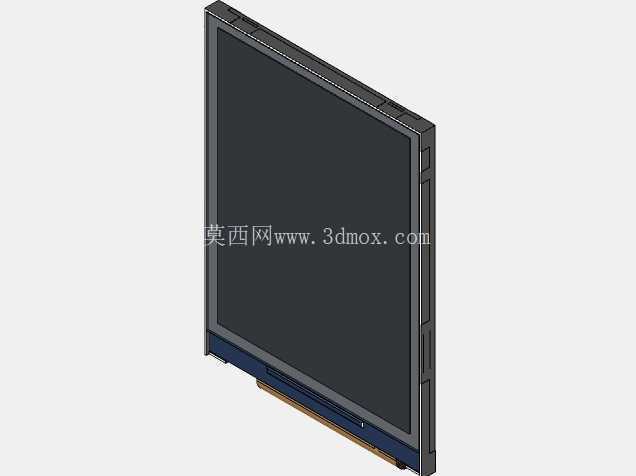

　　结构细节上，模组的背光层做了均匀度优化，边缘没有明显的暗角，在低亮度显示状态下也能保证整个画面的亮度一致性，外层的保护玻璃和液晶层之间的贴合公差控制在0.1毫米以内，避免长期使用后进灰或者出现贴合气泡。带蓝色PCB安装边框的版本，预留了四个对称的安装定位孔，孔位公差按照IT12级精度设计，和结构外壳上的定位柱配合时，不会出现屏幕偏移、显示区和外壳视窗不对中的问题。裸屏版本则是针对内部空间极度紧凑的设备设计，去掉了外围的PCB安装边框，直接通过FPC排线和主板连接，整体厚度可以压缩到2.2毫米以内，适合对设备厚度有严格要求的便携类产品。

　　在安装边界的设计考量上，需要给FPC排线预留至少3毫米的弯折空间，排线弯折处不能和外壳内部的加强筋、螺丝柱产生硬接触，避免长期震动环境下排线磨损断路。屏幕背面的驱动IC区域要预留0.5毫米的避让空间，不能直接贴在金属外壳或者主板散热片上，防止静电击穿驱动芯片。视窗开口的尺寸要比有效显示区单边大0.2毫米，既不会遮挡显示内容，也不会露出屏幕边缘的黑边固定胶，兼顾装配容错和外观整洁度。

　　从实际使用的可靠性角度出发，这类模组的工作温度范围覆盖-20摄氏度到70摄氏度，能满足普通工业现场的环境要求，引脚的焊盘做了沉金处理，反复插拔或者焊接时不容易出现焊盘脱落的问题。不同针脚版本的引脚间距保持统一的1.0毫米规格，和市面上通用的FPC连接器匹配，不需要定制特殊规格的接插件，能有效降低整机的物料采购成本。在做整机结构的三维建模时，可以直接调用这个模组的数模做干涉检查，提前预判安装空间、排线走向、视窗对位的问题，减少后期打样的修改次数，缩短整个产品的开发周期。
