电子设备用4针音频插孔结构设计

　　这类4针音频端口是消费类电子、工控人机交互设备上应用极广的板载接插件，日常接触的台式机主板前置音频接口、笔记本侧边音频孔、部分工业手持终端的音频扩展口、老旧功能机的耳机插孔都采用这类结构，相比早期2针、3针接口，额外的针脚可实现麦克风信号传输、线控信号识别、插入检测等复合功能，单孔即可完成音频输出与音频输入的信号交互，省去设备面板额外开孔的空间占用，也能减少整机外壳的开模成本。

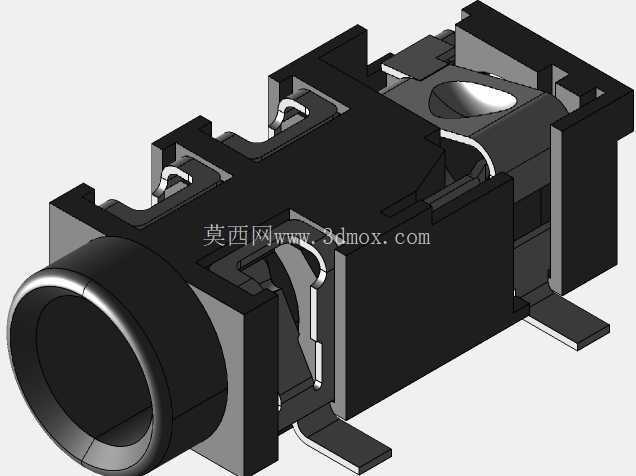

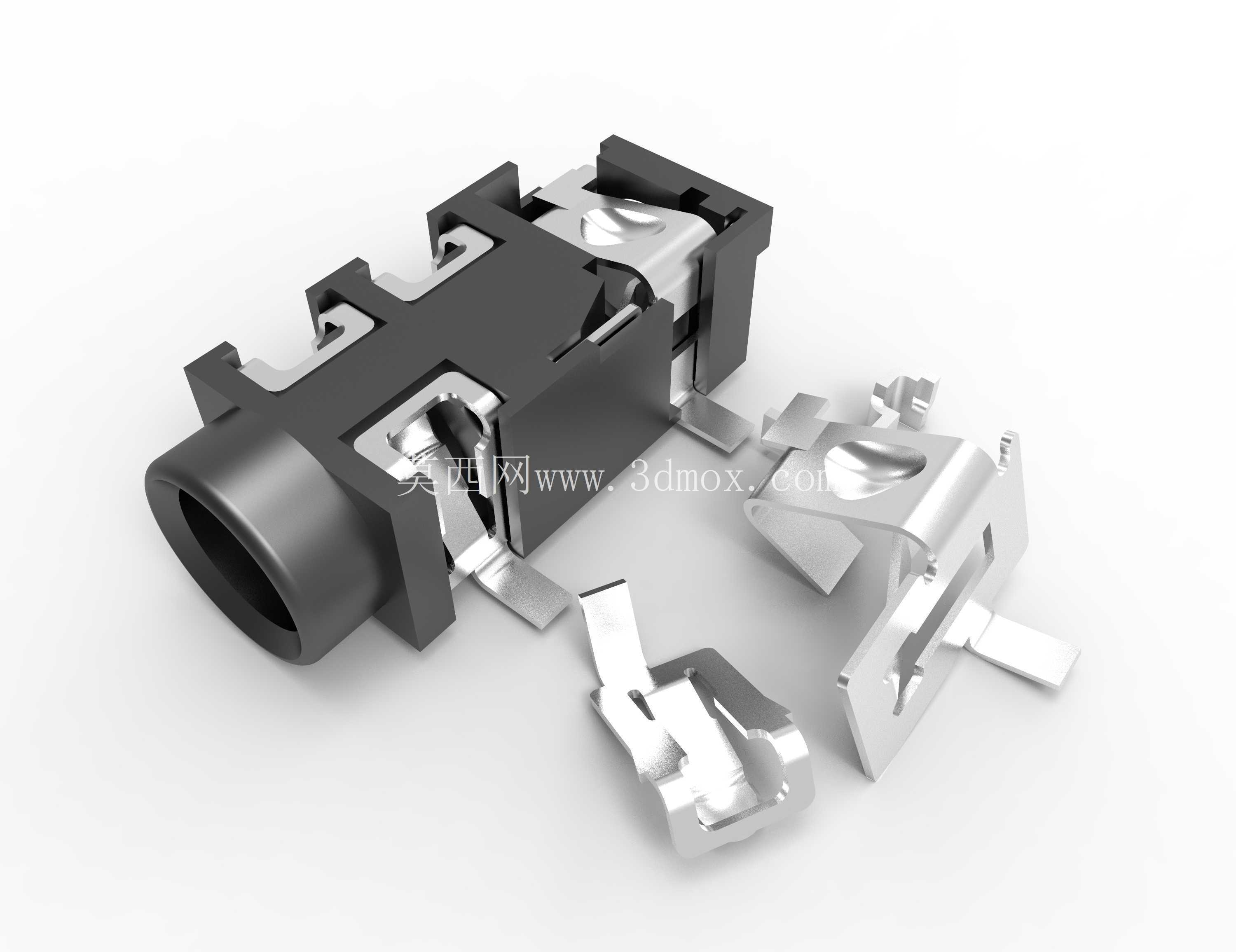

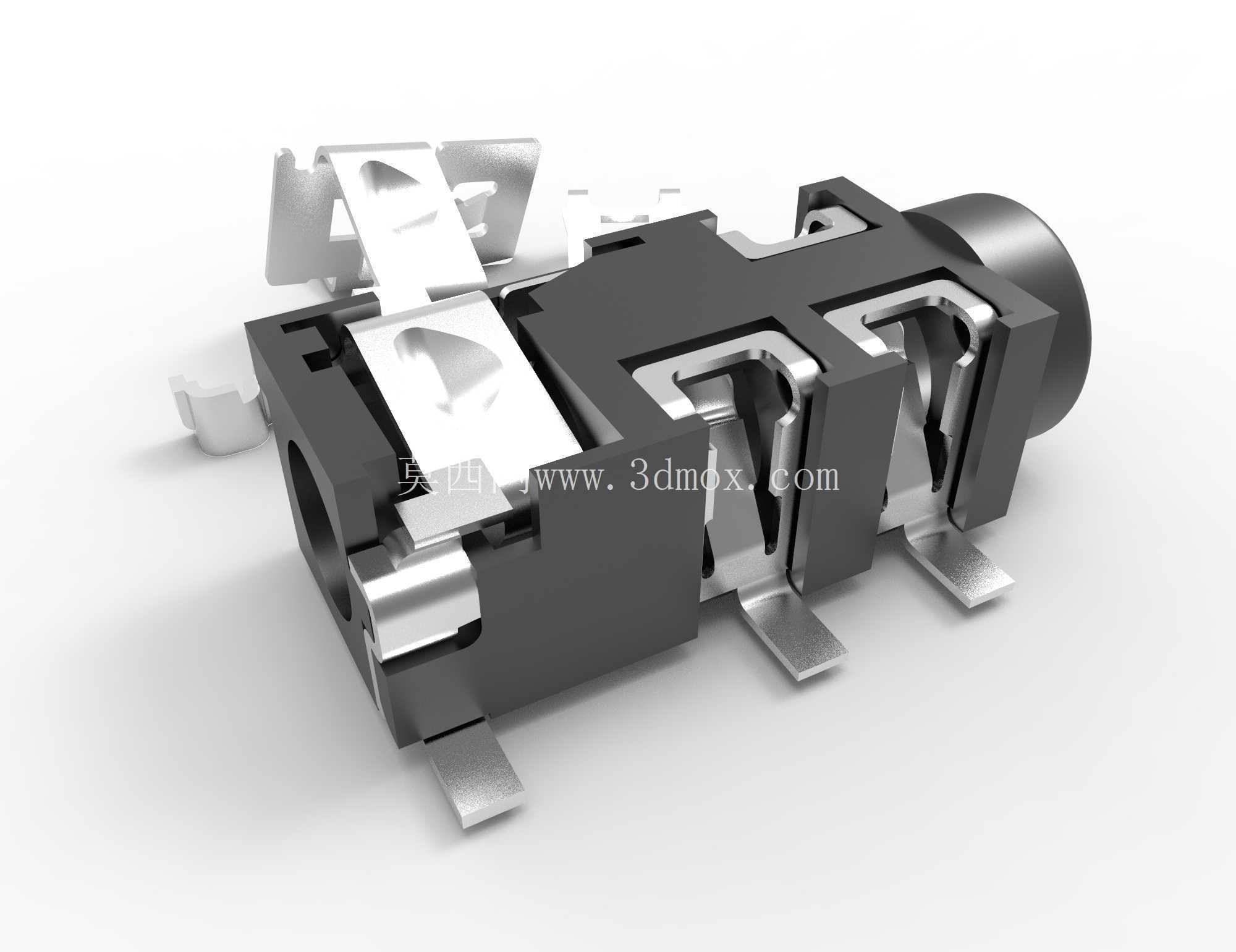

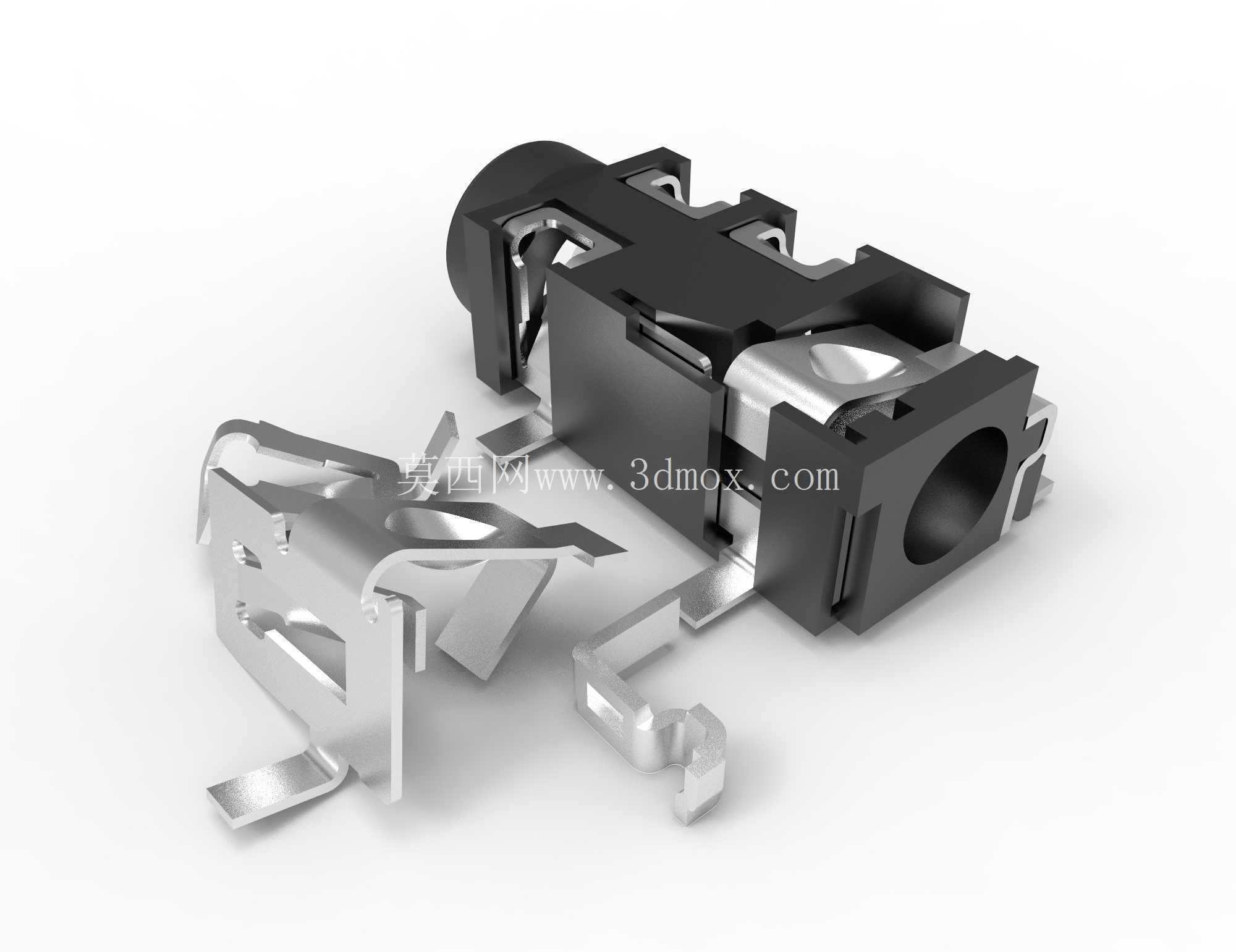

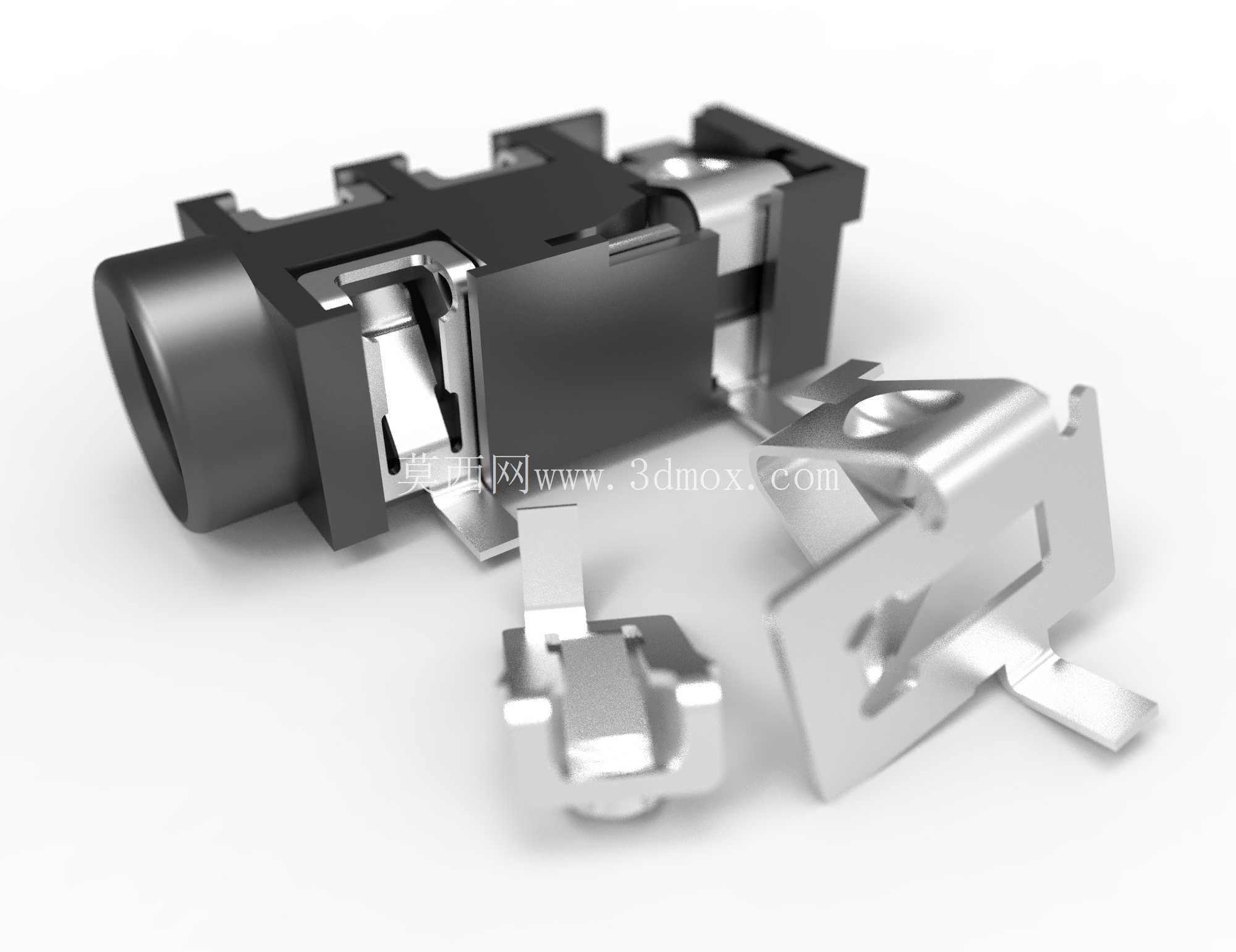

　　从结构设计逻辑来看，整个端口分为绝缘基座、接触弹片、屏蔽外壳三个核心部分，绝缘基座多采用耐高温的工程塑料注塑成型，需要满足波峰焊、回流焊过程中的高温耐受要求，避免焊接过程中基座变形导致弹片移位、接触失效。接触弹片采用高弹性铜合金冲压成型，表面做镀镍镀金处理，既保证多次插拔后的接触可靠性，也能降低接触电阻减少音频信号传输过程中的损耗，不同弹片分别对应左声道、右声道、麦克风、接地四个信号回路，弹片的弯折角度、接触压力经过反复调校，既要保证插头插入后有足够的抱紧力避免松脱，也要控制插拔力度在用户可接受的舒适区间，长期插拔后弹片的弹性衰减量控制在行业标准允许范围内，保证全生命周期内的接触稳定性。屏蔽外壳采用镀锡钢板冲压弯折成型，包裹在绝缘基座外侧，一方面可以隔绝外部电磁信号对音频传输的干扰，避免出现电流声、信号杂音等问题，另一方面外壳上的固定引脚、定位柱可以在PCB焊接时提供足够的固定强度，避免插拔过程中端口受力脱落，外壳上的弹爪结构卡入绝缘基座的对应卡槽内，组装后无松旷，装配公差控制在0.05mm以内，保证各部件的相对位置精度。

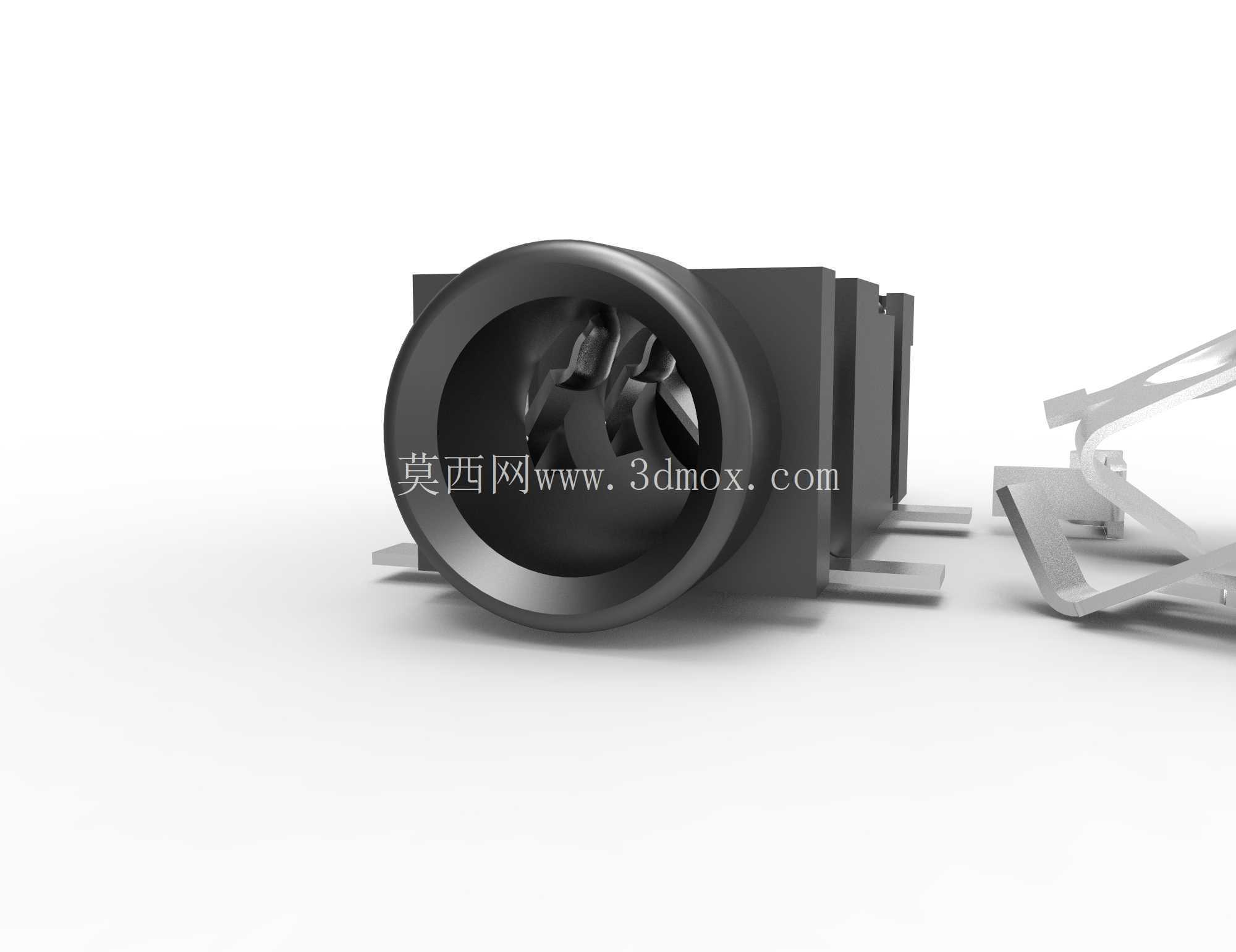

　　从安装边界来看，这类端口属于板载贴装或插装元器件，整体高度根据设备厚度需求有不同规格，常规款的安装高度在6mm左右，适配绝大多数消费类电子的内部堆叠空间，PCB布局时需要预留对应尺寸的焊盘位置，定位孔与外壳固定脚的位置公差需控制在±0.1mm内，避免焊接时出现偏移。端口的插孔入口处做了导向倒角，方便3.5mm音频插头快速对准插入，插入深度符合通用3.5mm音频插头的标准尺寸，不会出现插头插不到位或者插入过深顶坏内部弹片的问题。内部弹片的接触点位置经过精准计算，插头插入到标准深度时，各弹片刚好与插头的对应电极环可靠接触，不会出现声道串扰、麦克风信号断路的问题。

　　在实际选型应用中，这类端口需要根据设备的使用场景调整参数，比如户外使用的工控设备需要选择带防水密封圈的款式，满足IP65以上的防护要求，避免液体进入端口内部造成短路；高振动场景下使用的车载设备，需要选择带额外固定卡扣的款式，增强与PCB的连接强度，避免长期振动导致焊盘脱落、接触不良。设计建模过程中，需要重点关注弹片的形变行程，模拟插头插拔全过程中弹片的应力变化，确保最大形变位置的应力值低于材料的屈服强度，避免长期插拔后弹片发生塑性变形导致接触失效，同时要校核各弹片之间的安全间隙，避免组装或使用过程中出现弹片搭接短路的问题。绝缘基座的壁厚设计要兼顾结构强度与注塑成型工艺性，壁厚均匀避免注塑过程中出现缩痕、气泡等缺陷，影响基座的尺寸精度与绝缘性能。屏蔽外壳的拼接缝隙要控制在合理范围，既要满足电磁屏蔽的效能要求，也要兼顾冲压组装的工艺可行性，缝隙过大会导致电磁泄漏，影响音频信号的传输质量，缝隙过小则会提升冲压与组装的精度要求，增加不必要的生产成本。
