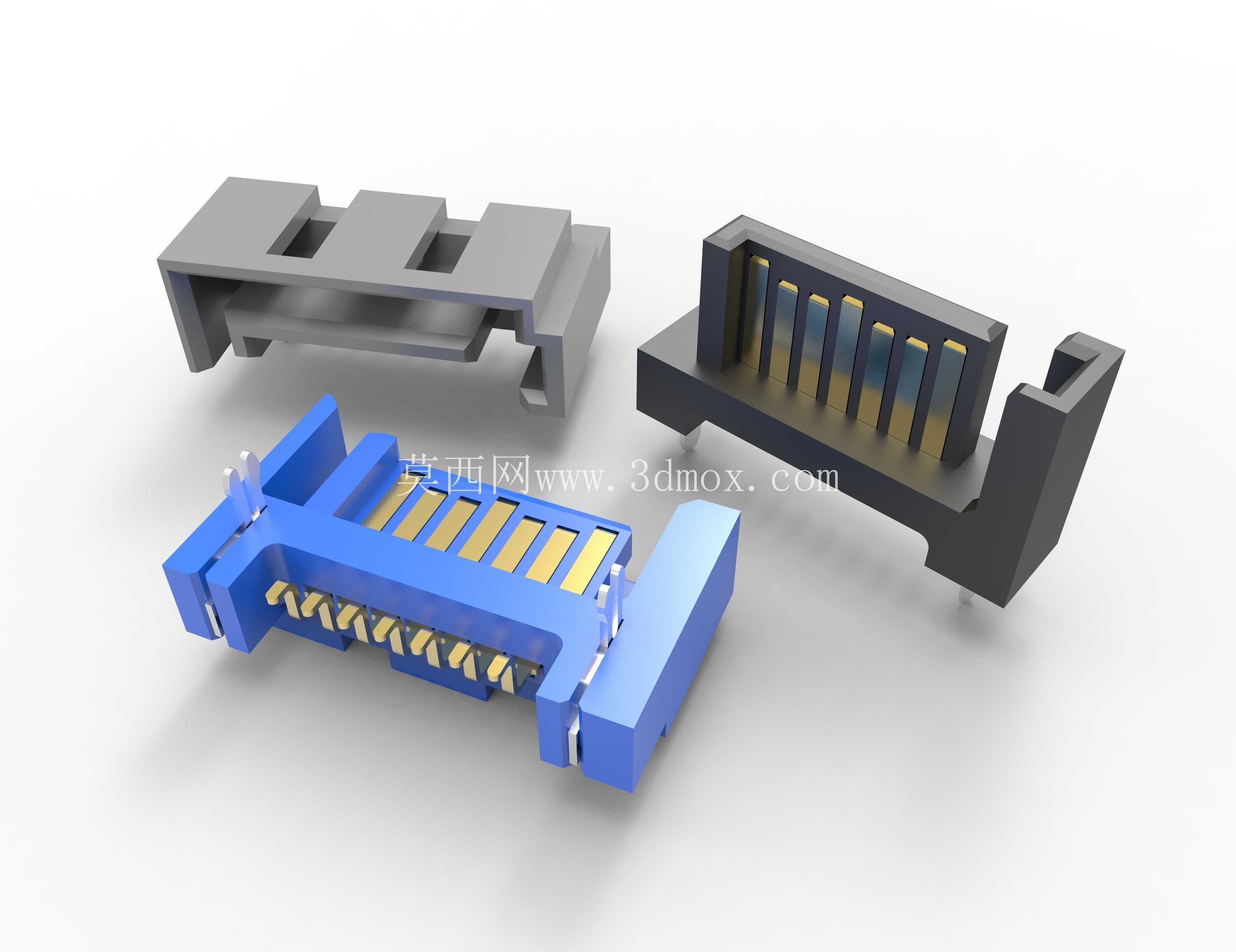

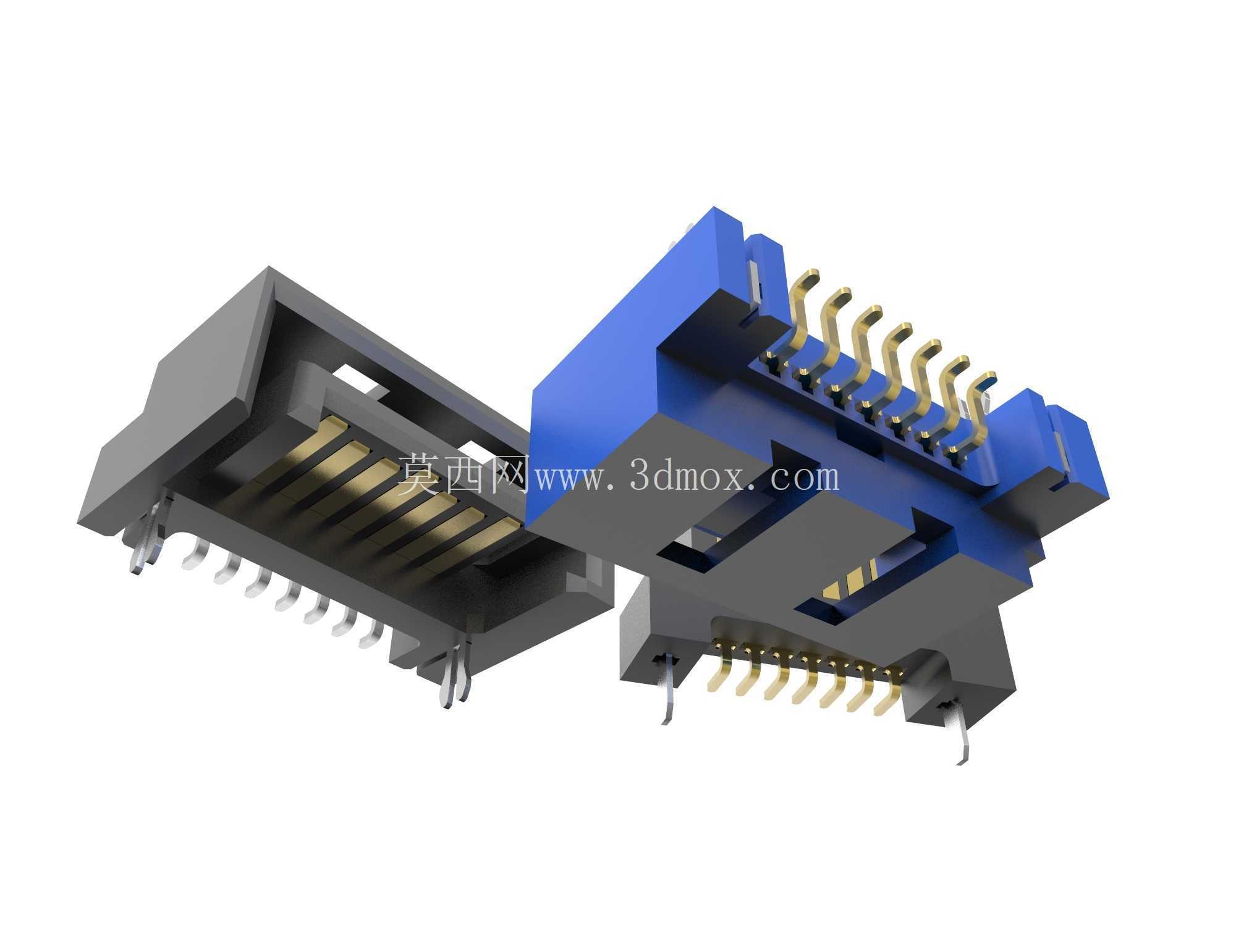

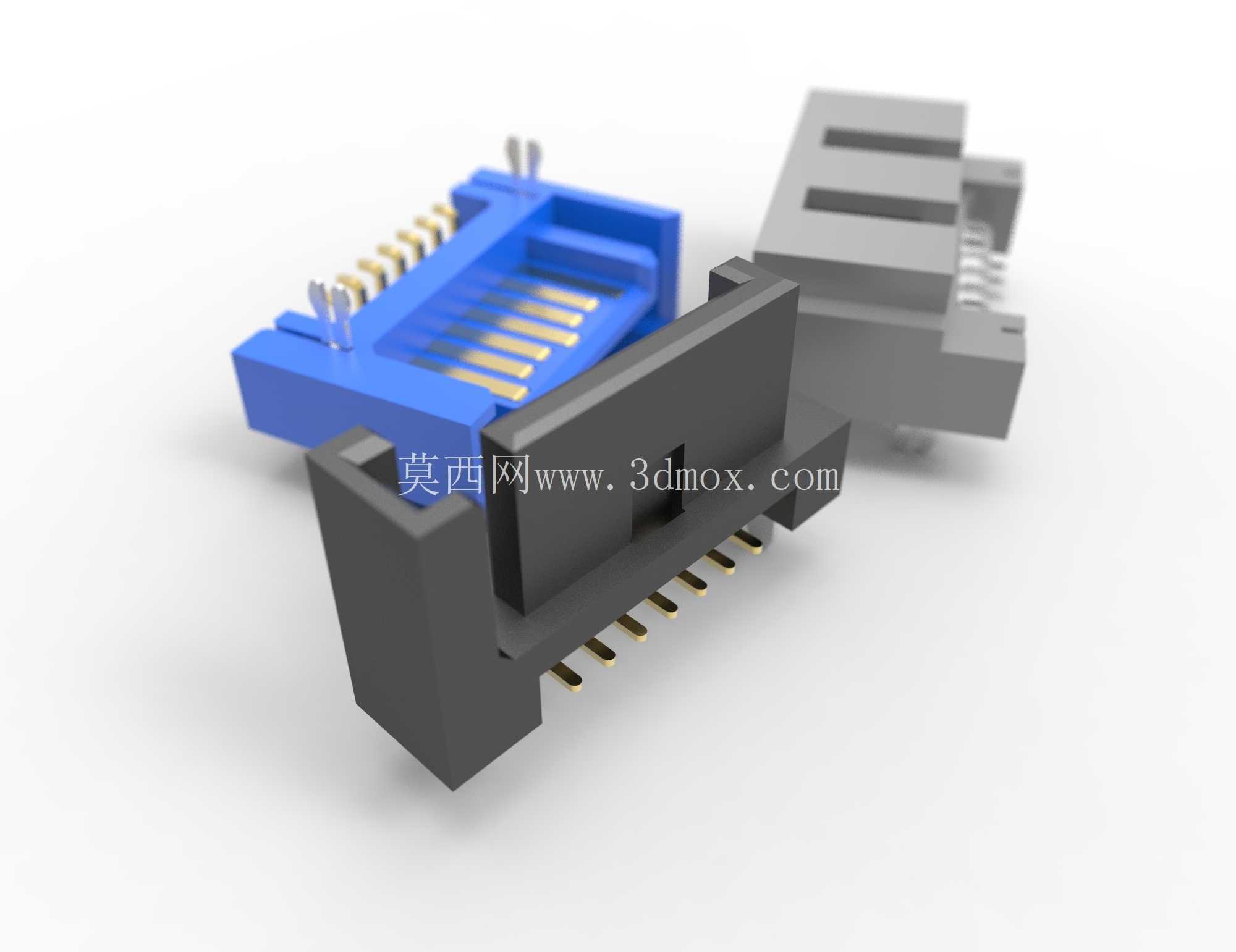

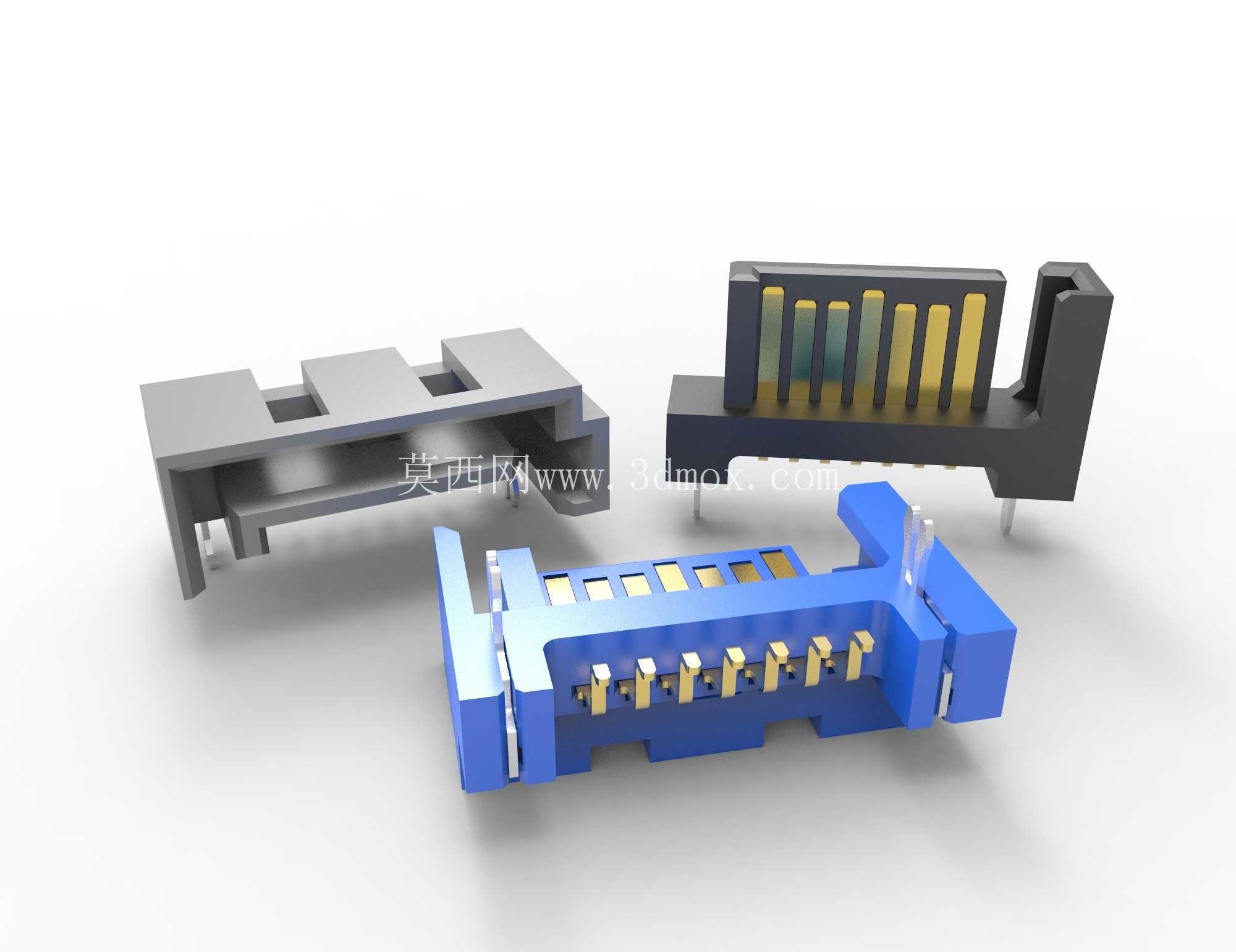

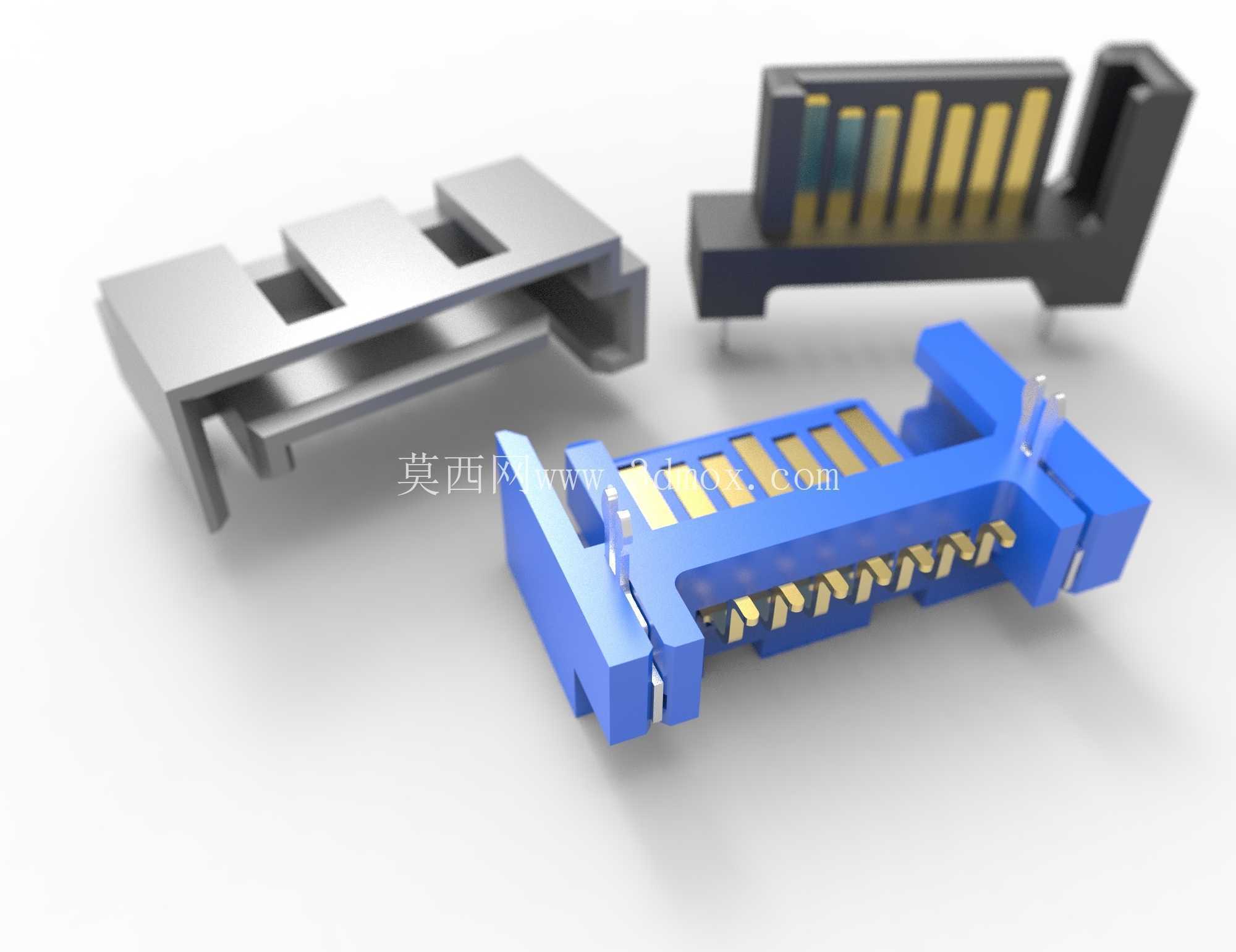

7针SATA垂直水平两用FCI连接器结构

　　在消费电子、工业控制板卡的内部布线场景里，SATA接口承担着存储介质与主控板之间的高速数据传输任务，这款7针FCI连接器同时覆盖垂直、水平两种安装方向，能适配不同机箱内部的走线空间约束，减少布线弯折带来的信号损耗与线材疲劳问题。从实际选型角度看，垂直安装版本多用于主板表面空间充裕、需要接线沿垂直板卡方向延伸的场景，比如台式机ATX主板的原生SATA接口位，线材插装后不会与板卡表面的电容、散热片产生干涉；水平安装版本则适配板卡周边空间局促、需要线材沿板卡平面方向排布的场景，比如1U/2U机架式服务器的存储扩展板、紧凑型ITX主板的侧边接口位，能有效降低整机内部的堆叠高度，给散热风道留出足够通流截面。

　　从功能特性来看，这款7针结构完全匹配SATA协议的信号定义，其中3针为接地引脚，4针为差分信号传输引脚，引脚的排布间距严格遵循串行ATA国际组织的规范要求，接触端采用镀金处理，降低多次插拔后的接触电阻，避免长期使用中出现氧化导致的信号丢包问题。连接器的塑壳采用耐高温的LCP材质注塑成型，能耐受波峰焊、回流焊过程中的高温冲击，不会出现壳体变形、引脚移位的问题，适配SMT贴片加工的生产工艺，不需要额外的波峰焊治具就能完成板卡贴装，能有效提升批量生产的加工效率。

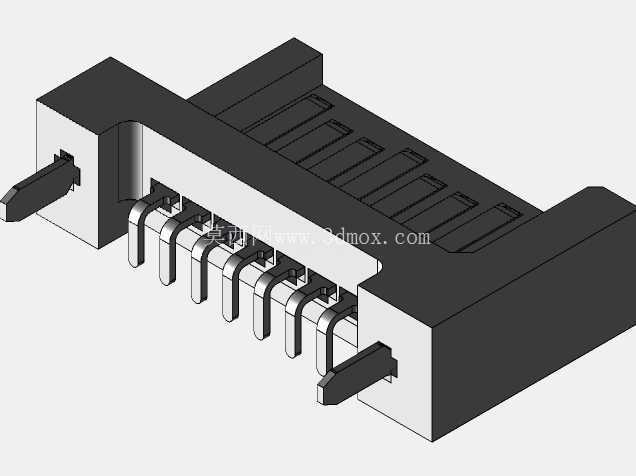

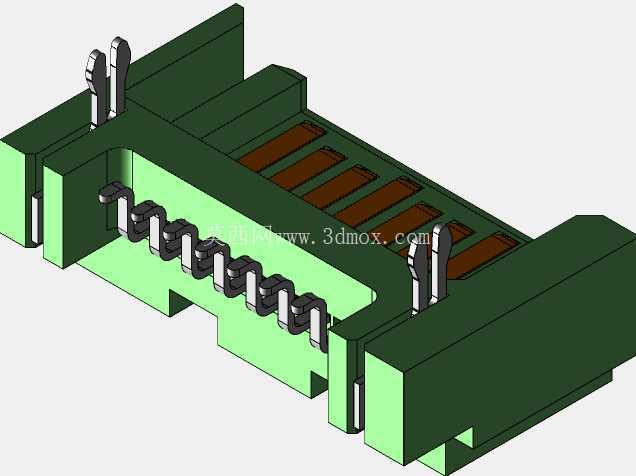

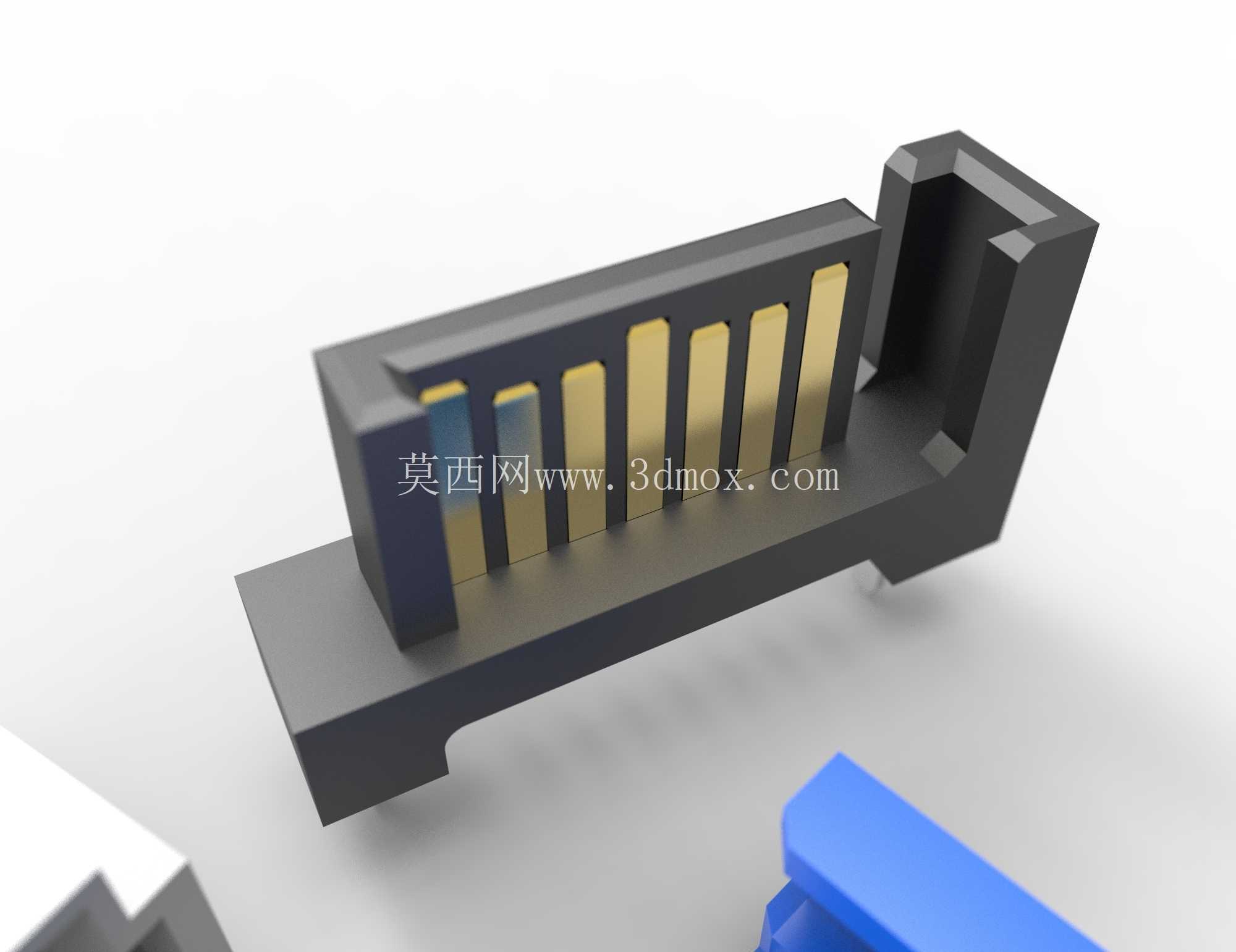

　　设计过程中首先要明确安装边界的约束，垂直版本的插装面与PCB板保持90度夹角，焊脚伸出塑壳底部的长度控制在1.2mm-1.5mm区间，既能保证焊锡充分浸润焊盘，又不会出现焊脚过长导致的相邻焊盘短路问题；水平版本的插装面与PCB板保持平行，塑壳底部距离PCB板表面的高度预留0.3mm的间隙，避免贴装时塑壳底部与板卡表面的丝印层、阻焊层产生摩擦，同时也能让焊锡在焊脚处形成均匀的浸润圆角，提升焊接点的机械强度。两种结构的卡扣位置都做了统一的尺寸匹配，和标准SATA线材的金属卡扣能形成可靠的锁止力，插拔力控制在15N-20N区间，既不会因为插拔力过小导致设备运输过程中线材松脱，也不会因为插拔力过大导致用户拆装时损坏板卡焊盘。

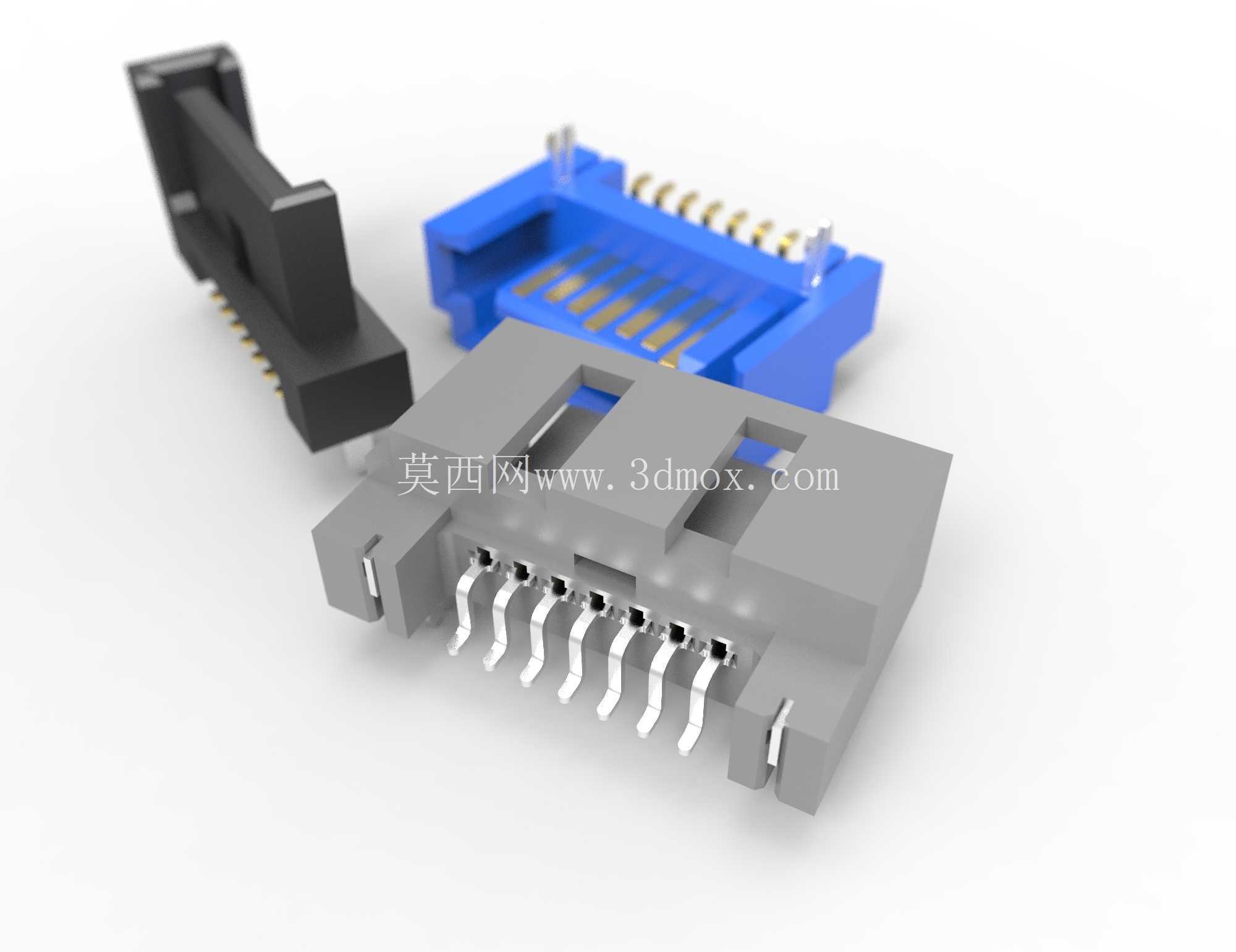

　　建模过程中需要重点关注引脚的折弯角度公差，垂直版本的引脚折弯处R角控制在0.2mm，避免折弯过程中出现铜材断裂的隐患；水平版本的引脚采用两次折弯成型，第一次折弯保证引脚与塑壳卡槽的配合精度，第二次折弯保证焊脚与PCB焊盘的共面度，共面度公差控制在0.1mm以内，满足SMT贴装的平整度要求。塑壳内部的卡槽结构做了防呆设计，反向插装时会被卡槽的凸起挡住，避免用户插错方向导致的引脚弯折、接口损坏问题，同时塑壳两侧的导向斜角做了15度的倒角处理，线材插装时能自动导正位置，不需要精确对准就能顺利插合，提升现场装配的效率。

　　从实际应用的兼容性来看，这款连接器能匹配市面上所有标准SATA3.0规格的线材，传输速率支持6Gbps，完全满足机械硬盘、固态硬盘、光驱等存储设备的传输需求，在工业工控机、嵌入式存储设备、台式电脑、服务器等产品中都能通用。设计时还考虑了长期使用的可靠性，塑壳的壁厚控制在0.8mm，既有足够的机械强度，不会因为日常插拔出现壳体开裂，又不会因为壁厚过大占用过多板卡空间；引脚与塑壳的配合采用过盈压装的方式，压装力控制在8N-12N，引脚不会因为多次插拔出现松动、退针的问题，在振动工况下也能保持稳定的接触性能，比如车载存储设备、工业现场的工控主机等存在持续振动的使用场景，也能保证数据传输的稳定性，不会因为接触不良出现存储设备掉盘的问题。
