D-SUB9针公头直式带焊接针连接器

　　在工业控制、通讯设备、测试仪器的内部布线场景里，这类D-SUB9针公头直式带焊接针的接插件，是实现板端与线端信号稳定传输的核心连接件，常被用于RS232串口通讯链路、低速工业信号采集回路、老旧外设接口扩展等场景，很多工控板卡、老式编程器、工业仪表的对外信号接口都会采用这类结构，相比其他板载连接器，它的机械固定强度更高，抗振动性能更适配车间设备的复杂运行环境。

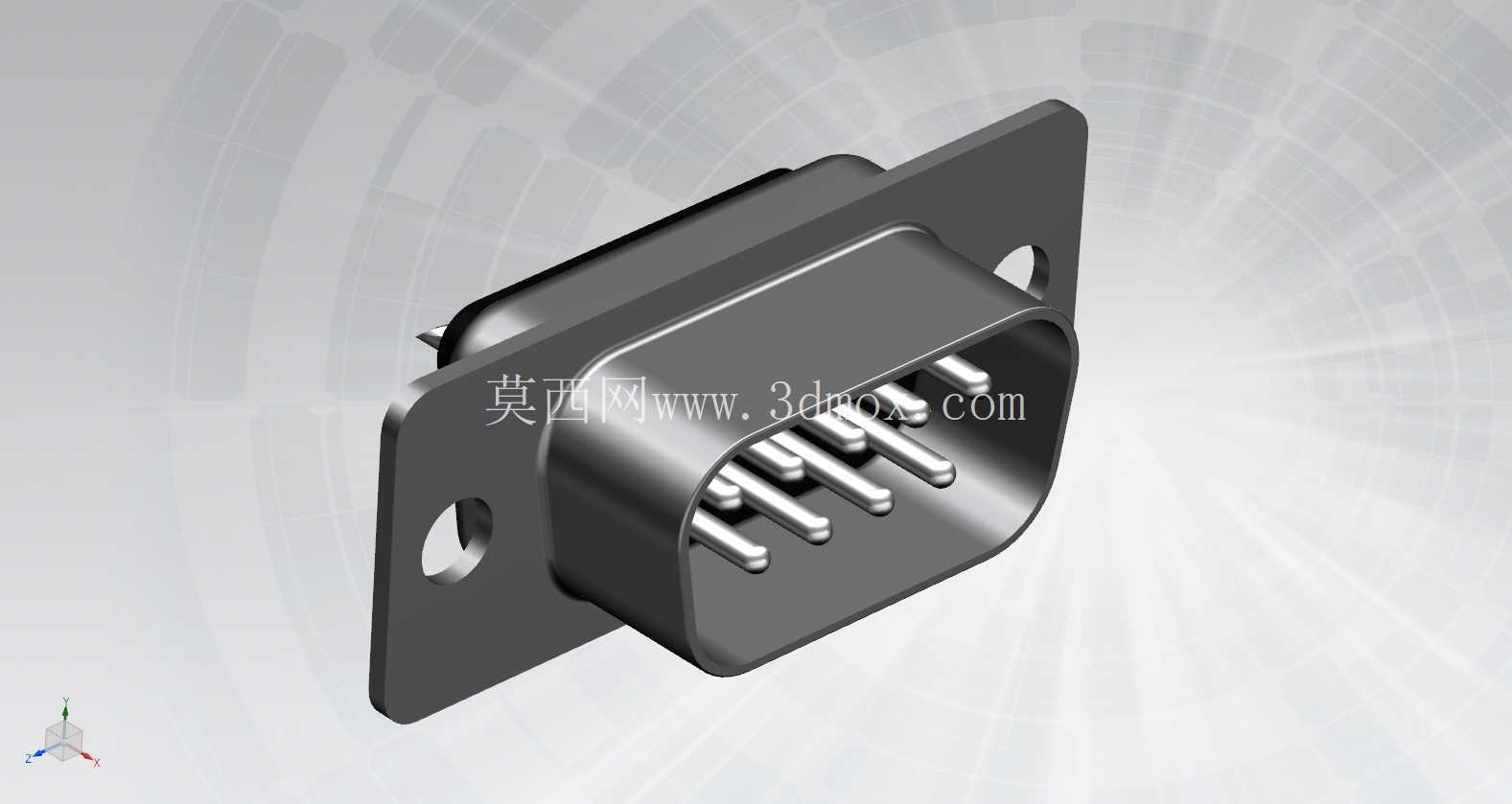

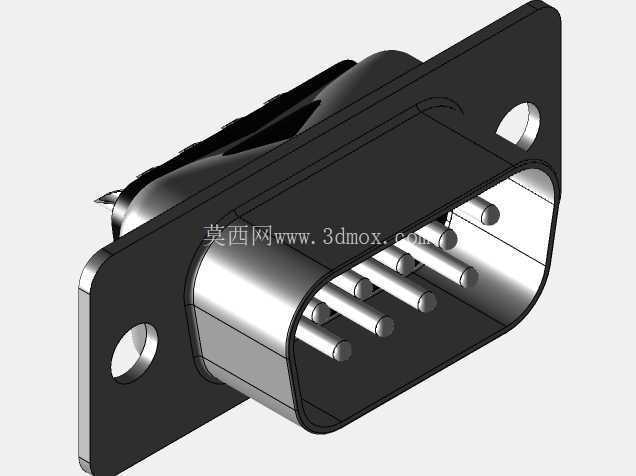

　　从结构设计思路来看，这款公头采用直式出线布局，焊接针直接与连接器本体的金属屏蔽壳一体装配，针脚采用标准D-SUB9针排布，上排4针下排5针的错位布局本身就具备防呆属性，装配时不会出现插反的问题，金属外壳两侧带标准安装固定孔，可直接通过螺丝锁紧在设备面板或者PCB板的安装支架上，避免长期插拔导致的接口松动。焊接针的长度经过适配常规线径的多股信号导线设计，针尾的焊接杯口做了倒角处理，工人手工焊接时更容易上锡，不会出现虚焊、焊锡流到针体配合面的问题，针体本身采用铜基镀镍材质，接触电阻低，长期使用也不容易出现氧化导致的信号衰减。

　　从安装边界来看，这款连接器的金属外壳为标准D-SUB9公头尺寸，面板开孔尺寸完全遵循行业通用规范，不需要额外定制开孔模具，现有设备的接口替换可以直接适配，直式结构的出线方向与插合面垂直，在设备内部布线时不会占用过多横向空间，适合内部走线空间紧凑的小型仪表、嵌入式控制设备使用。金属屏蔽壳与设备面板安装后可以形成连续的屏蔽层，能够有效阻隔外部电磁干扰对内部弱信号的影响，在工业现场存在变频器、伺服驱动器等强电磁干扰源的场景下，这种带金属屏蔽壳的焊接式连接器比塑壳卡扣式的连接可靠性高很多。

　　实际选型使用时，这类焊接式连接器相比压接式的成本更低，适合小批量设备生产、设备维修替换场景使用，焊接完成后可以根据使用需求选配对应的金属护线套，对出线位置的导线做应力释放，避免导线弯折导致的焊盘脱落、针脚断裂问题。插合面的针脚突出高度符合通用配合公差，与标准母头对插时的插拔力控制在合理区间，既不会因为插拔过松导致接触不良，也不会因为插拔力过大导致现场接线操作困难。插合面的黑色绝缘基座采用耐高温工程塑料材质，波峰焊或者手工焊接时的高温不会导致基座变形、针脚移位，能够满足常规电子加工的工艺温度要求。

　　在实际设备维护场景中，这类直式焊接针的D-SUB公头也是维修备件里的常用品类，很多老旧工业设备的串口因为长期插拔、现场油污腐蚀导致针脚氧化、接触不良时，直接替换同规格的连接器就能快速恢复设备通讯，不需要更换整根通讯线缆，能够有效降低设备维护的成本与停机时间。连接器的金属外壳边缘做了圆角钝化处理，装配时不会划伤操作人员的手部，也不会割破线缆的绝缘层，细节处理符合电子装联的安全规范。
