安费诺USB3.0圆形耦合A母转公屏蔽延长线

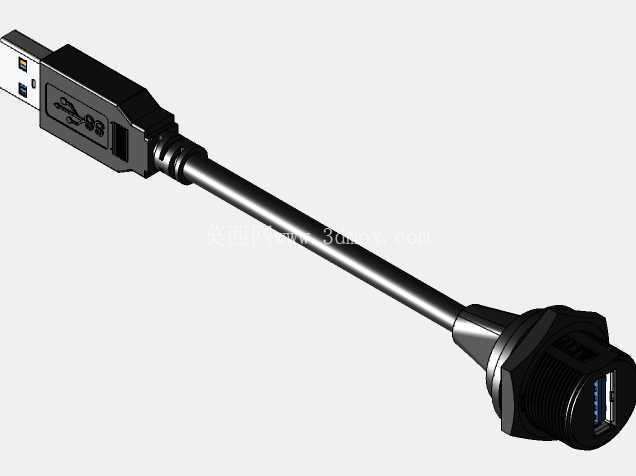

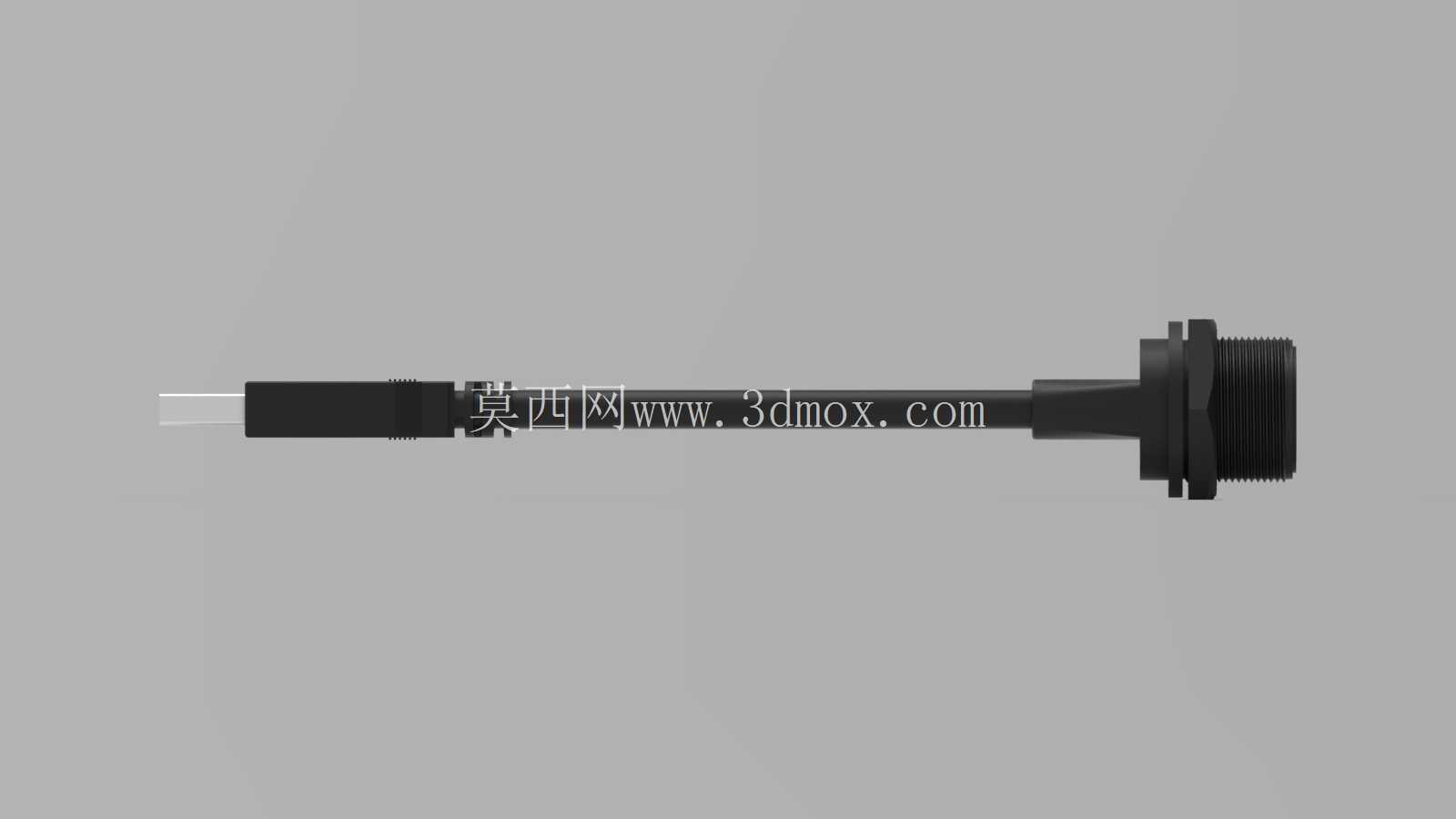

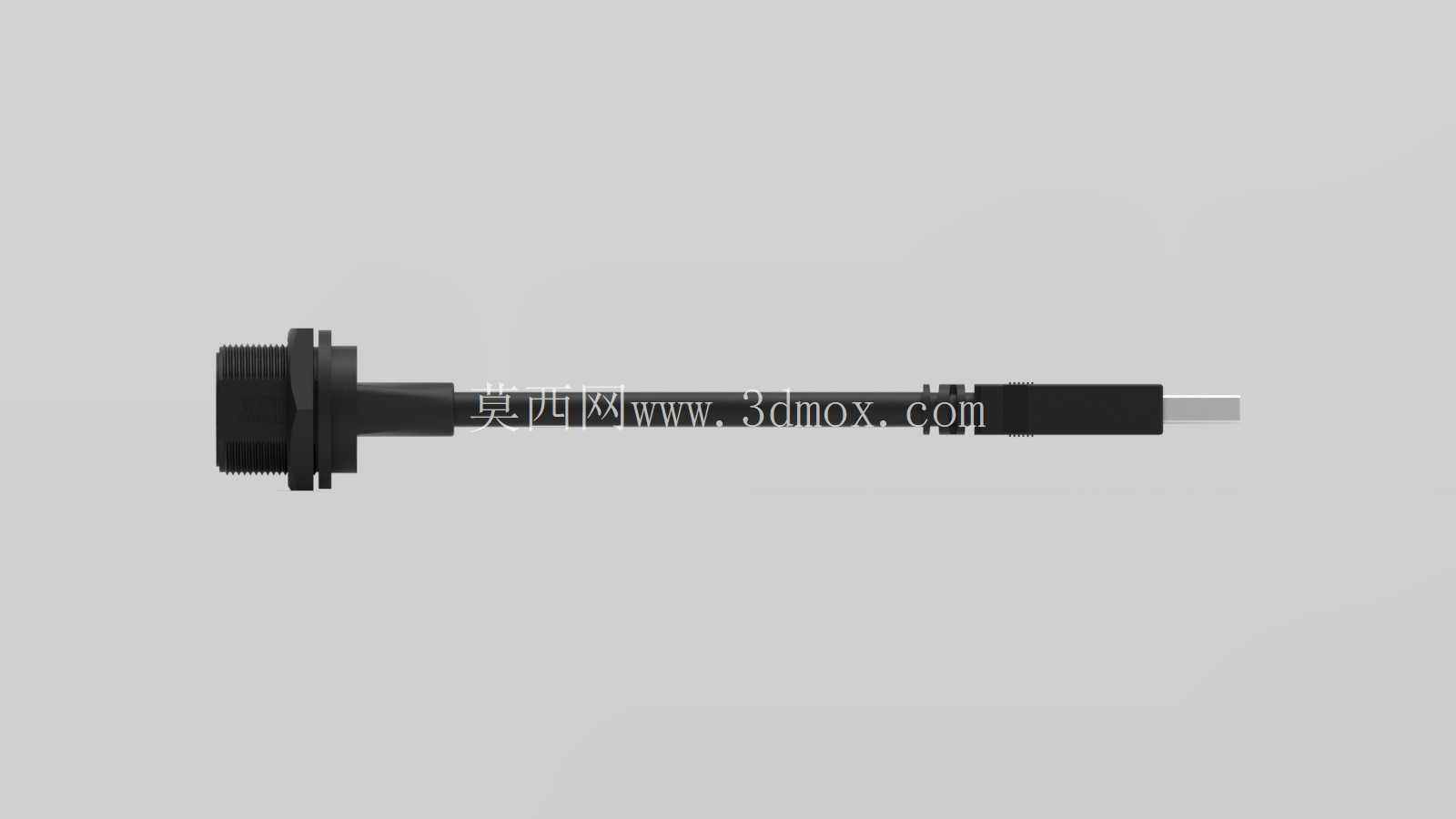

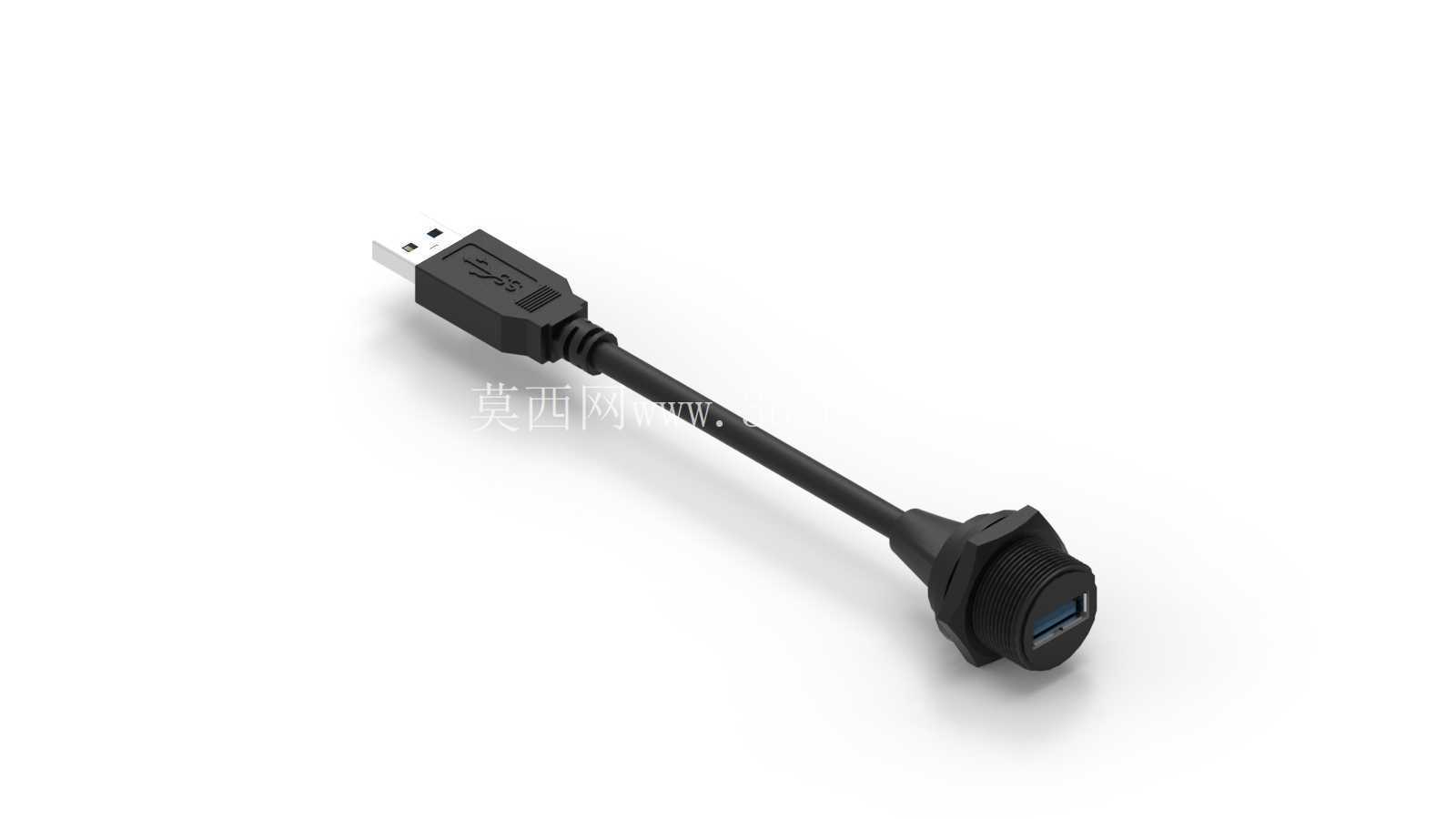

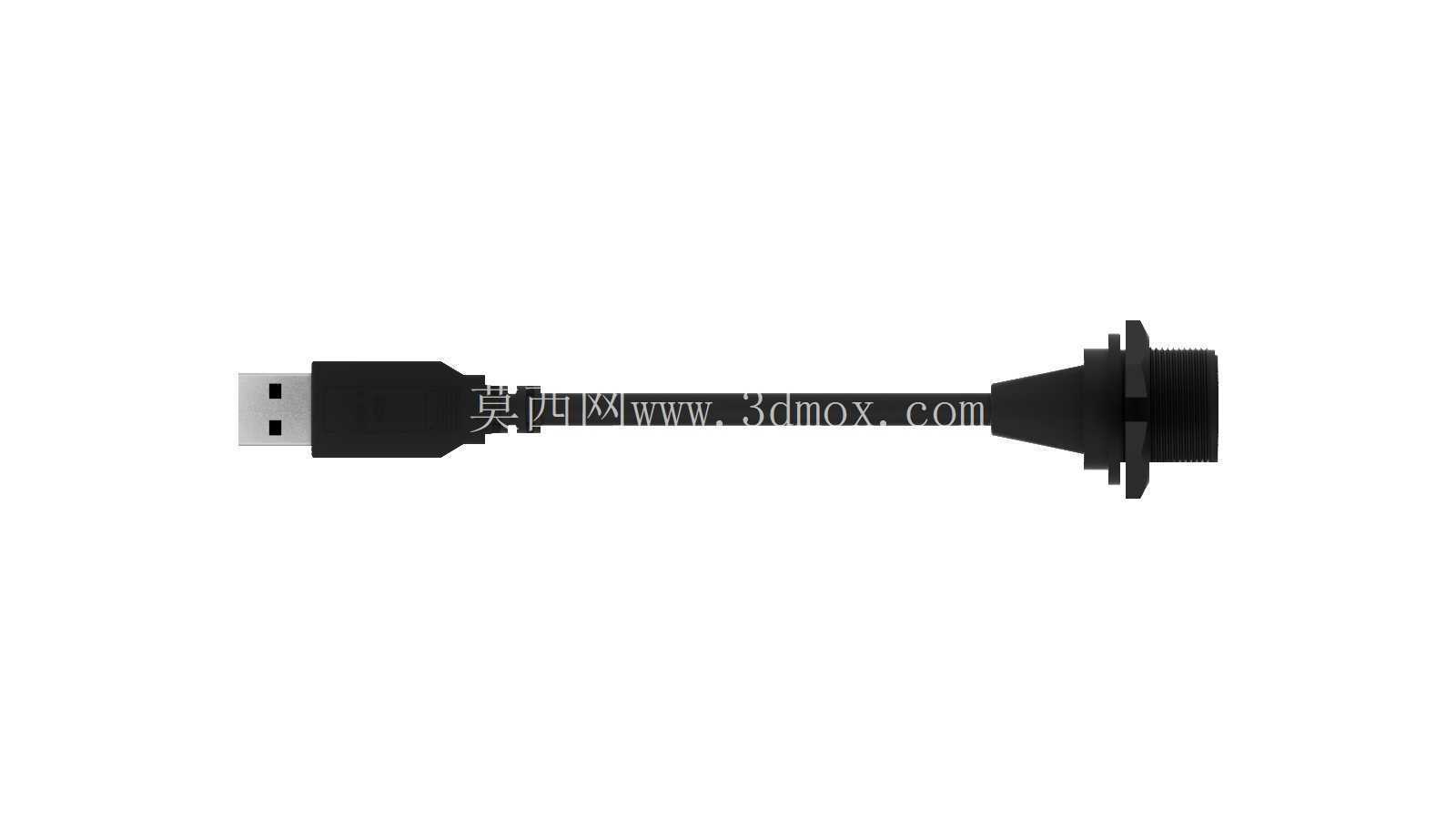

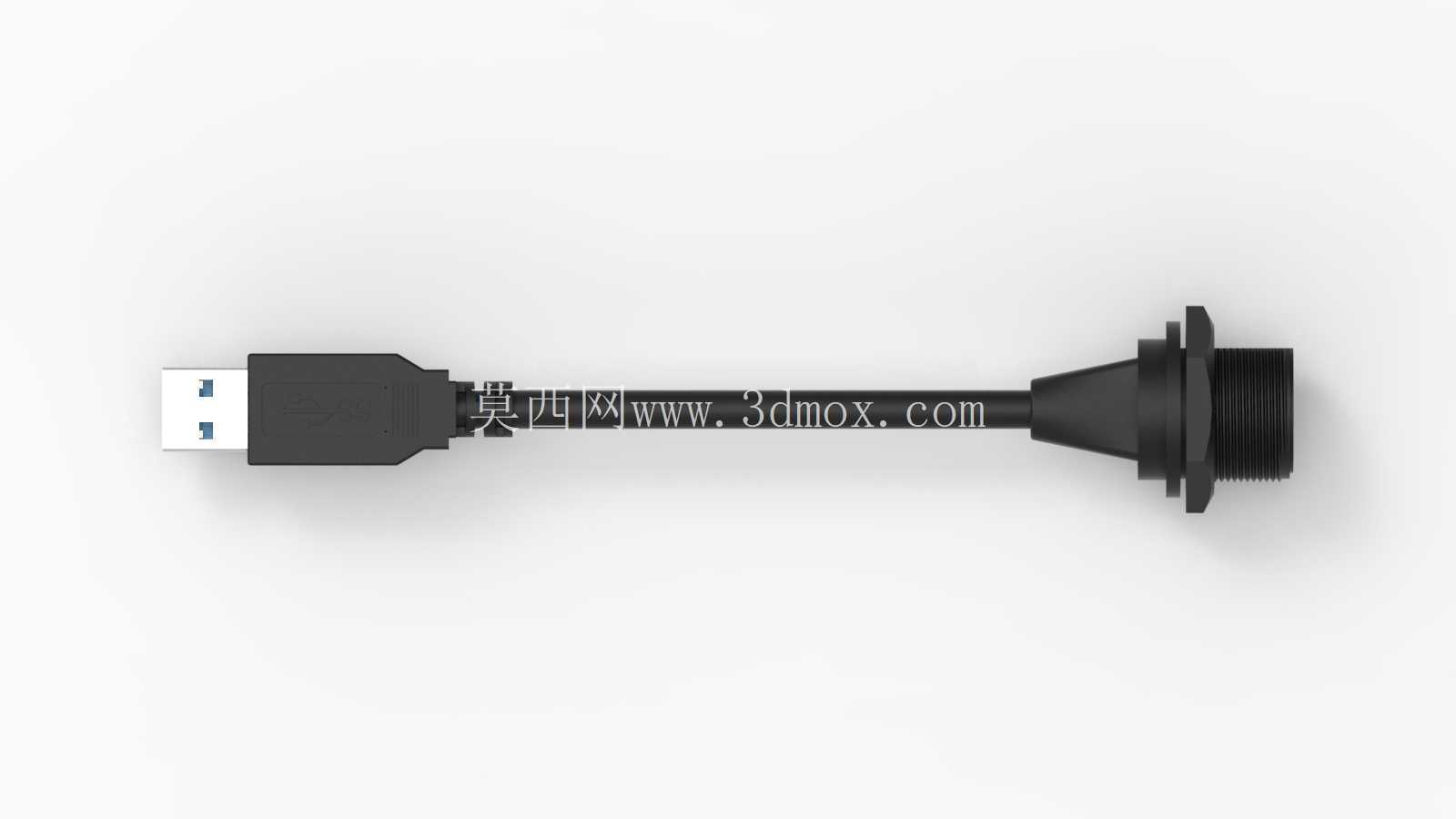

　　在工业控制机柜、户外检测设备、医疗仪器面板这类需要频繁插拔USB外设的场景里，普通直插式USB接口往往面临接口易松动、线缆拉扯损坏、面板开孔防护等级不足的问题，这款带圆形耦合结构的USB3.0延长转接线缆，正是针对这类面板嵌入式安装需求设计的转接部件。线缆一端为标准USB Type-A公头，可直接插入设备内置主板、工控板的USB母座，另一端为带外螺纹安装结构的USB Type-A母座，能够穿过设备面板的标准圆形开孔，通过配套的锁紧螺母从面板背面固定，实现接口的面板前置，方便操作人员在设备外部直接插拔U盘、调试器、数据采集模块等外设，无需打开设备柜门，既提升了操作效率，也避免了频繁开启柜门带来的防尘、防水防护失效风险。

　　从功能特性来看，这款线缆支持5Gbps的USB3.0传输速率，兼容USB3.x Gen1、Superspeed传输规范，向下兼容USB2.0、USB1.1设备，线缆整体采用多层屏蔽结构，包含铝箔屏蔽层与编织屏蔽网，能够有效阻隔工业现场变频器、伺服电机、无线通讯设备产生的电磁干扰，避免数据传输过程中出现丢包、误码、传输中断等问题，在强电磁干扰的车间环境下也能保证数据传输的稳定性。线缆长度为200mm，这个长度是经过实际安装场景验证的，既不会因为线缆过短导致内部走线拉扯、接口受力，也不会因为线缆过长在机柜内部堆积、干扰其他走线布局，适配绝大多数标准深度的壁挂式、立式机柜内部的主板到面板的走线距离。

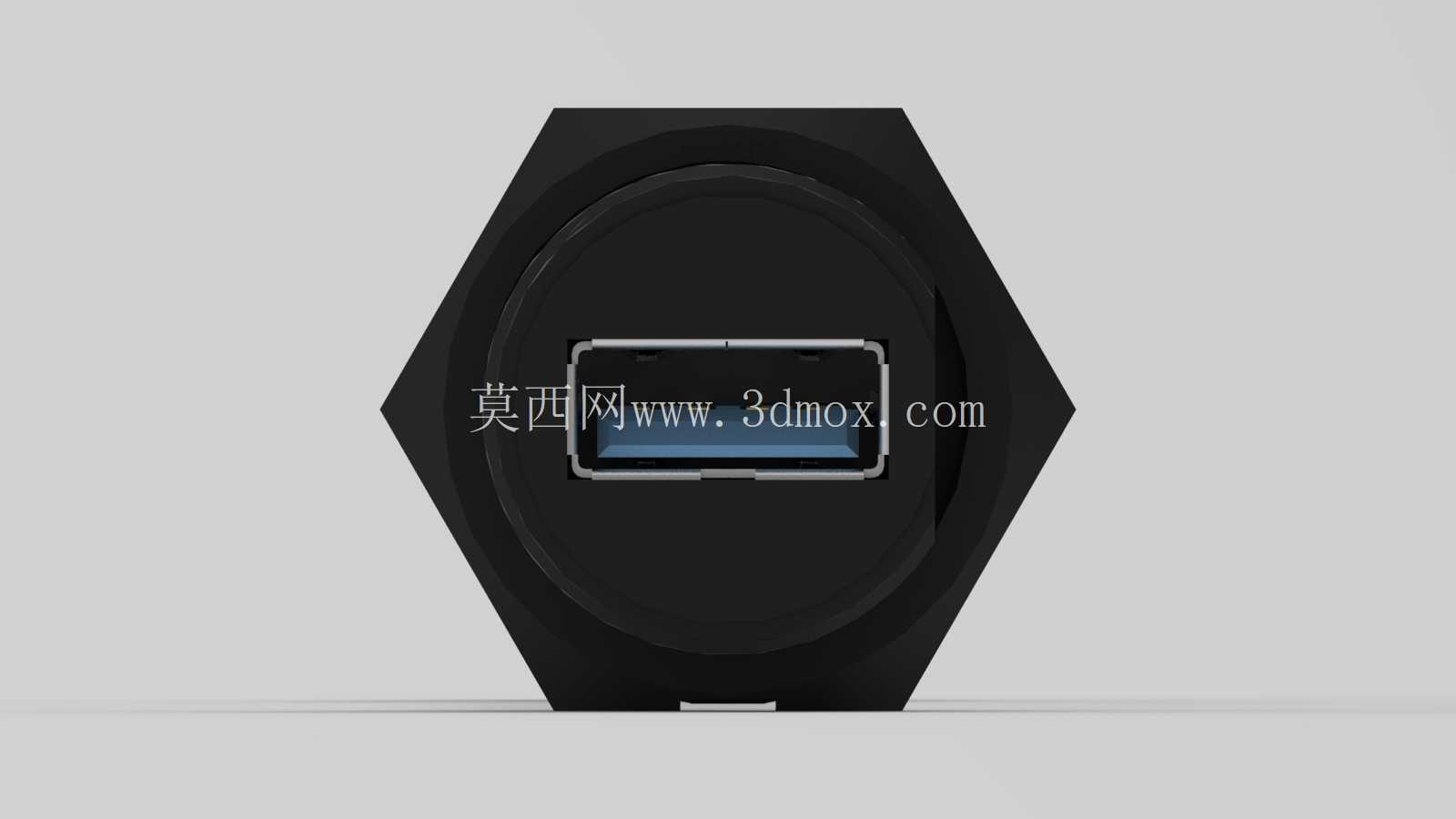

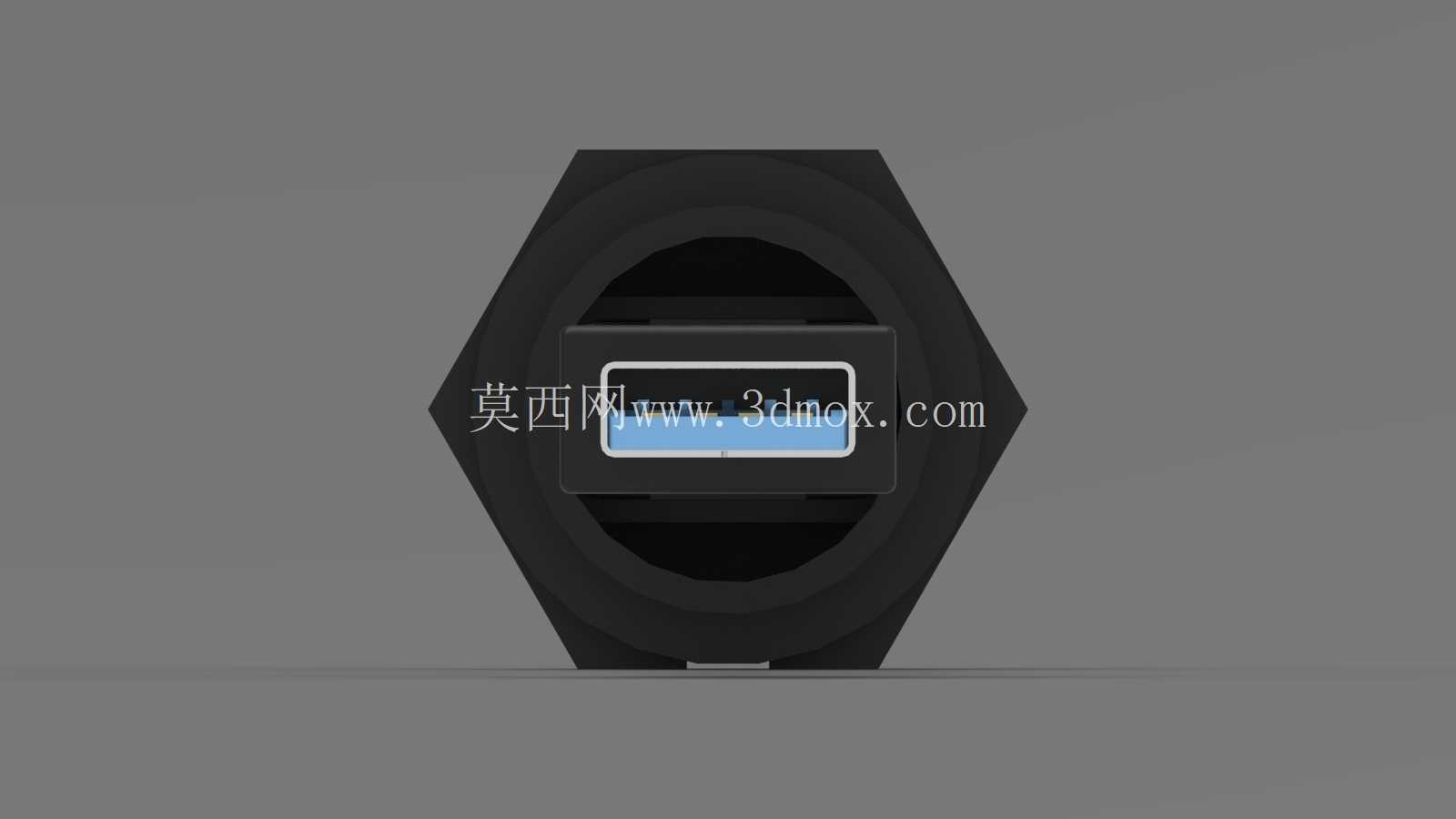

　　设计层面，前端的圆形耦合安装座采用六角防滑结构，锁紧螺母拧紧时不会出现跟转问题，安装座与面板接触的位置预留了密封圈安装槽，搭配对应规格的橡胶密封圈可以实现IP67级的面板防护，能够阻挡粉尘、水渍从接口开孔位置进入设备内部，适配户外设备、食品加工设备、清洗设备这类有冲洗、防尘要求的使用场景。公头端采用一体式注塑成型的应力消除结构，在线缆与接头的衔接位置做了加长的锥形软胶过渡，能够承受反复弯折、拉扯的受力，避免线缆内部线芯在接头位置断裂，提升线缆的插拔使用寿命。母头端的接口内部采用蓝色胶芯识别USB3.0规格，接口弹片采用镀金处理，降低接触电阻，减少多次插拔后的接触磨损，保证长期使用后的连接可靠性。

　　安装边界方面，这款转接座适配的面板开孔直径为标准的M20圆形开孔，安装座的最大外径为22mm，锁紧螺母的对边尺寸为24mm，安装时需要在面板背面预留至少15mm的深度空间用于容纳螺母与线缆弯折半径，公头端的尺寸与标准USB Type-A公头一致，插入主板接口后突出长度为35mm，走线时需要注意避开主板上的电容、散热片等突出元件，避免公头插入后与其他元件产生干涉。线缆本身的外径为4.5mm，最小弯折半径为20mm，机柜内部走线时需要避免直角弯折，防止屏蔽层断裂影响抗干扰效果。在实际选型使用时，需要注意这款线缆为屏蔽型设计，两端的屏蔽层分别与公头、母头的金属外壳导通，安装时需要保证安装面板为金属材质，或者将锁紧螺母与设备的接地端可靠连接，才能发挥最佳的电磁屏蔽效果，如果是安装在非金属面板上，需要额外增加接地弹片将母座金属外壳与设备地连接，避免屏蔽层悬浮导致抗干扰能力下降。

　　不同于消费级的USB延长线，这款工业级的转接线缆在材料选择上也做了针对性优化，线缆外被采用耐油、耐温的PVC材料，能够在-20℃到80℃的温度范围内正常使用，接触工业润滑油、弱酸碱清洗剂时不会出现外被开裂、硬化的问题，适配车间、户外、医疗等多种复杂使用环境。在三维建模过程中，需要准确还原安装座的螺纹尺寸、六角锁紧位的公差、公头与母头的插合边界尺寸，尤其是面板安装位置的厚度适配范围，这款安装座适配的面板厚度范围为1mm到5mm，建模时需要预留足够的螺母锁紧行程，避免实际装配时出现螺母无法拧紧、安装座松动的问题。同时要准确还原线缆的最小弯折半径，在做机柜布线仿真时，避免出现线缆弯折角度超过允许值的情况，保证实际生产装配时线缆可以顺利布置，不会出现过度弯折导致的线缆损坏。
