PCIe X16立式直插主板连接器结构

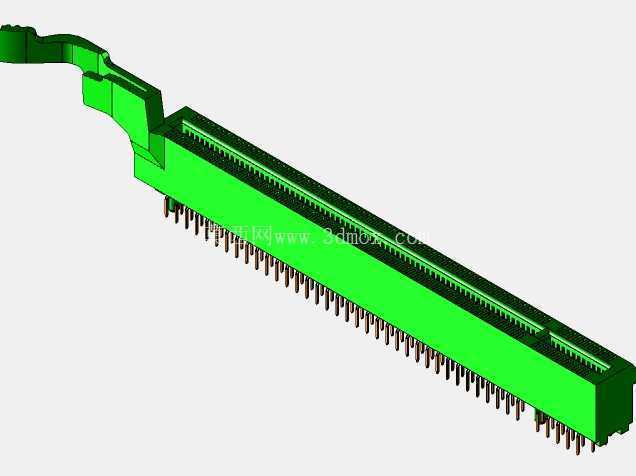

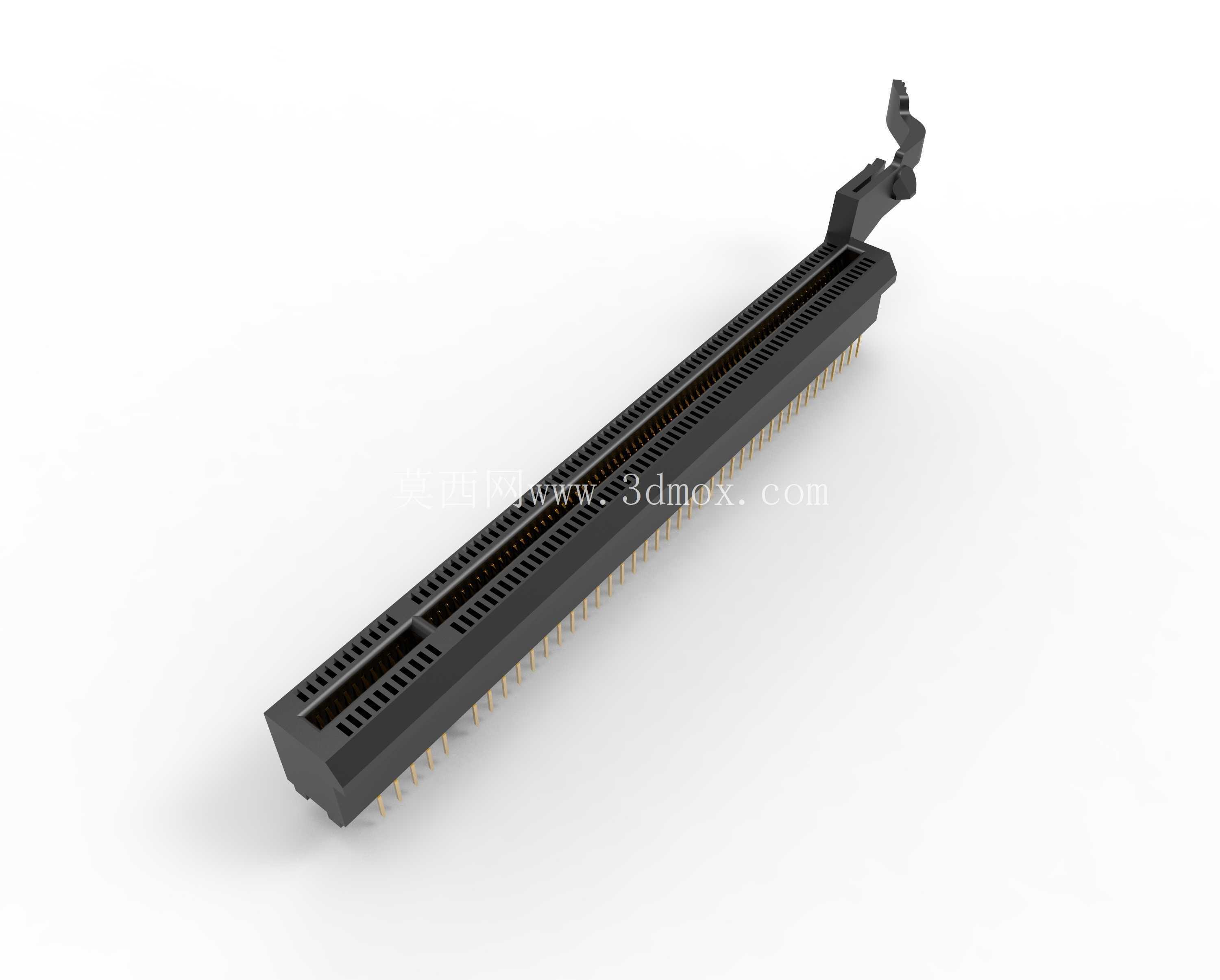

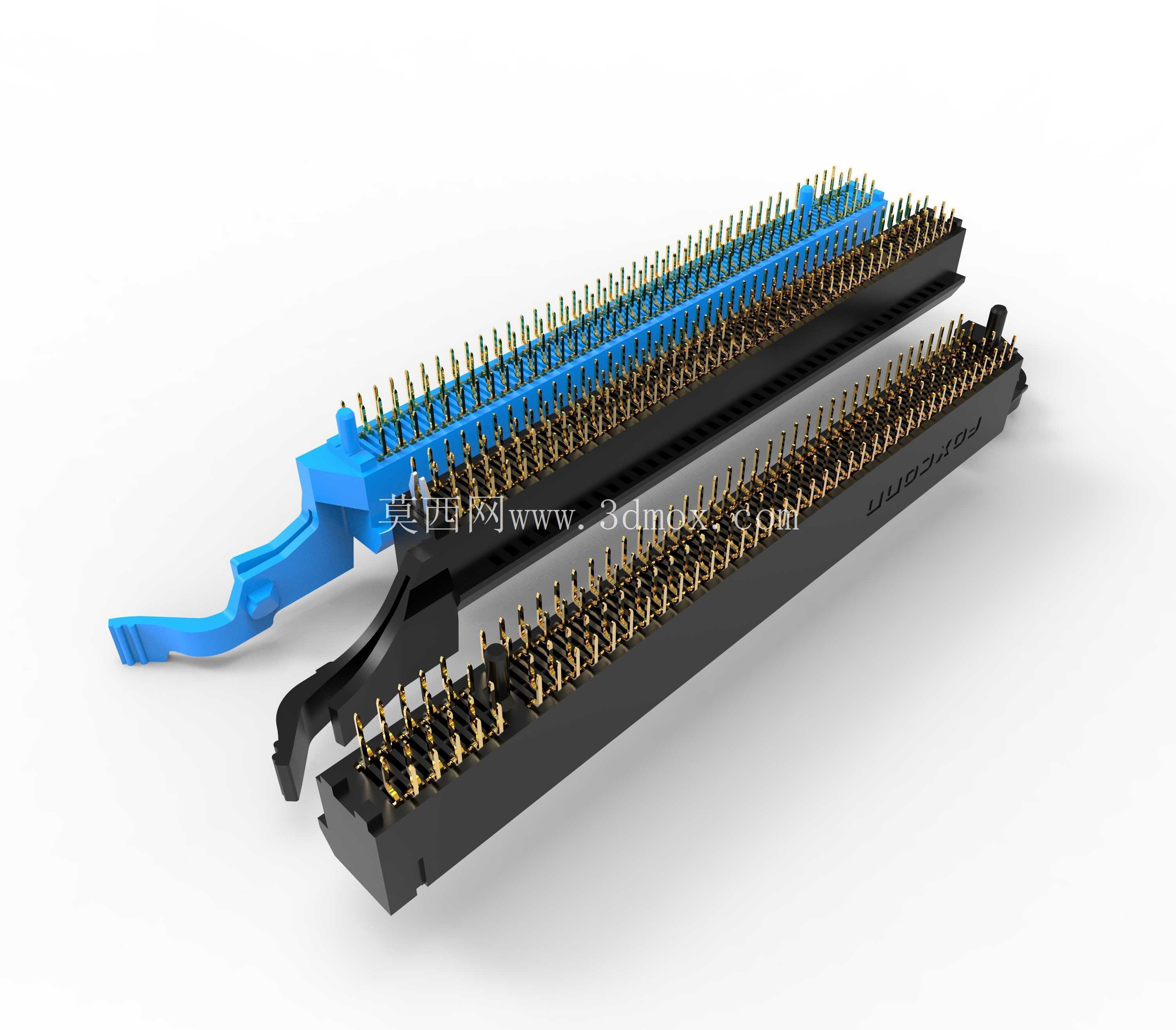

　　在消费级与工业级计算机主板的板卡扩展链路中，PCI Express X16规格的连接器是承担高速数据传输的核心物理载体，这类连接器的设计精度直接决定了显卡、高速采集卡、AI加速卡等扩展设备的连接稳定性与信号完整性。本次呈现的是164Pin全集成立式直插版本，引脚间距严格遵循1.00mm行业通用规范，适配常规波峰焊PTH通孔安装工艺，是主板PCB布局中最常见的X16插槽形态。

　　从实际应用场景来看，这类连接器主要部署在ATX、MATX、ITX等各规格主板的扩展区域，部分工业控制背板、GPU计算服务器节点板也会采用同规格连接器来搭载多块计算板卡。不同于卧式贴片的X16连接器，立式直插版本的安装高度固定，板卡插入后与主板呈垂直状态，能够最大化利用机箱内部的纵向空间，同时配合两端的锁扣结构，避免设备运输、震动工况下板卡松脱导致的接触不良问题。

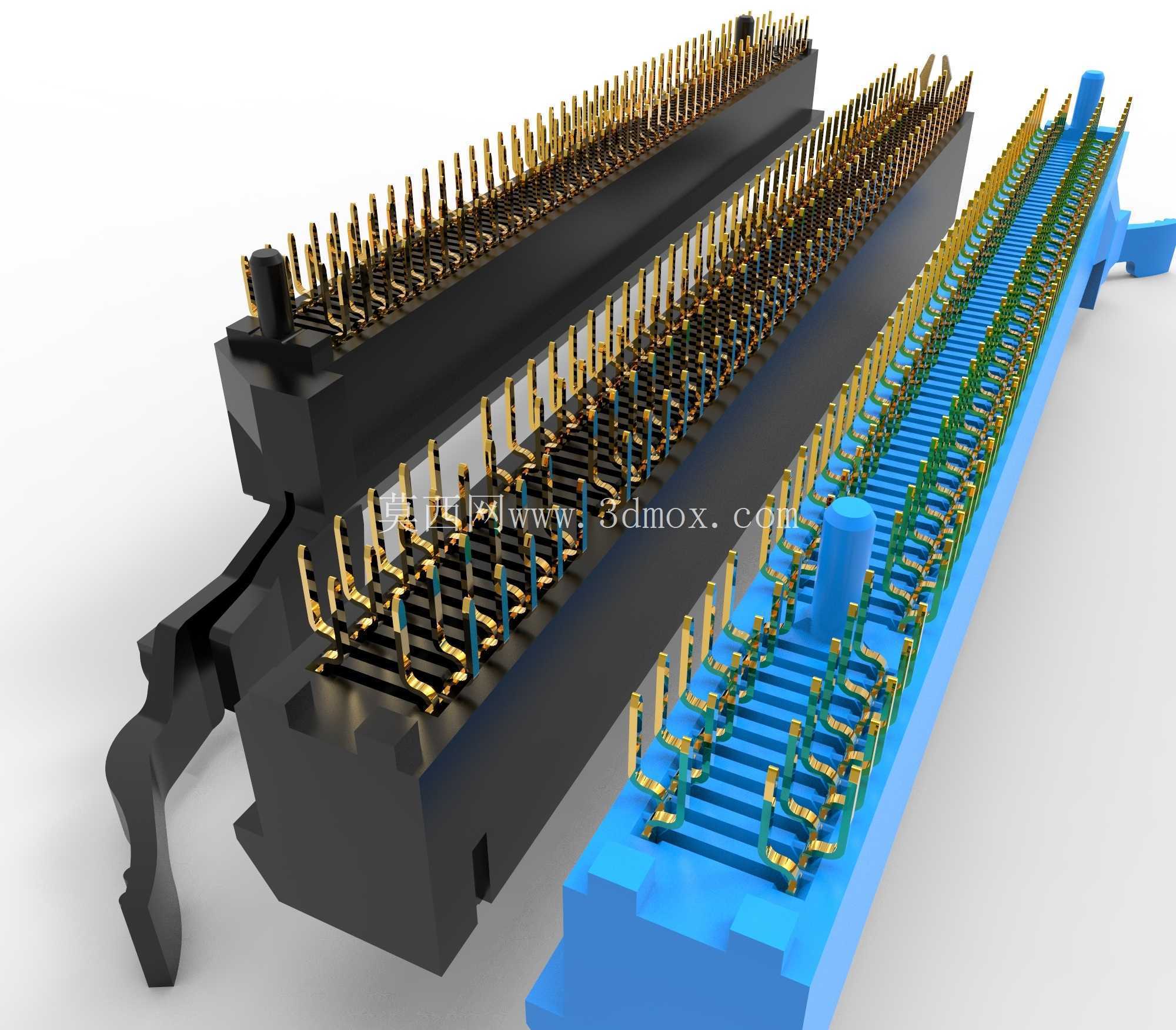

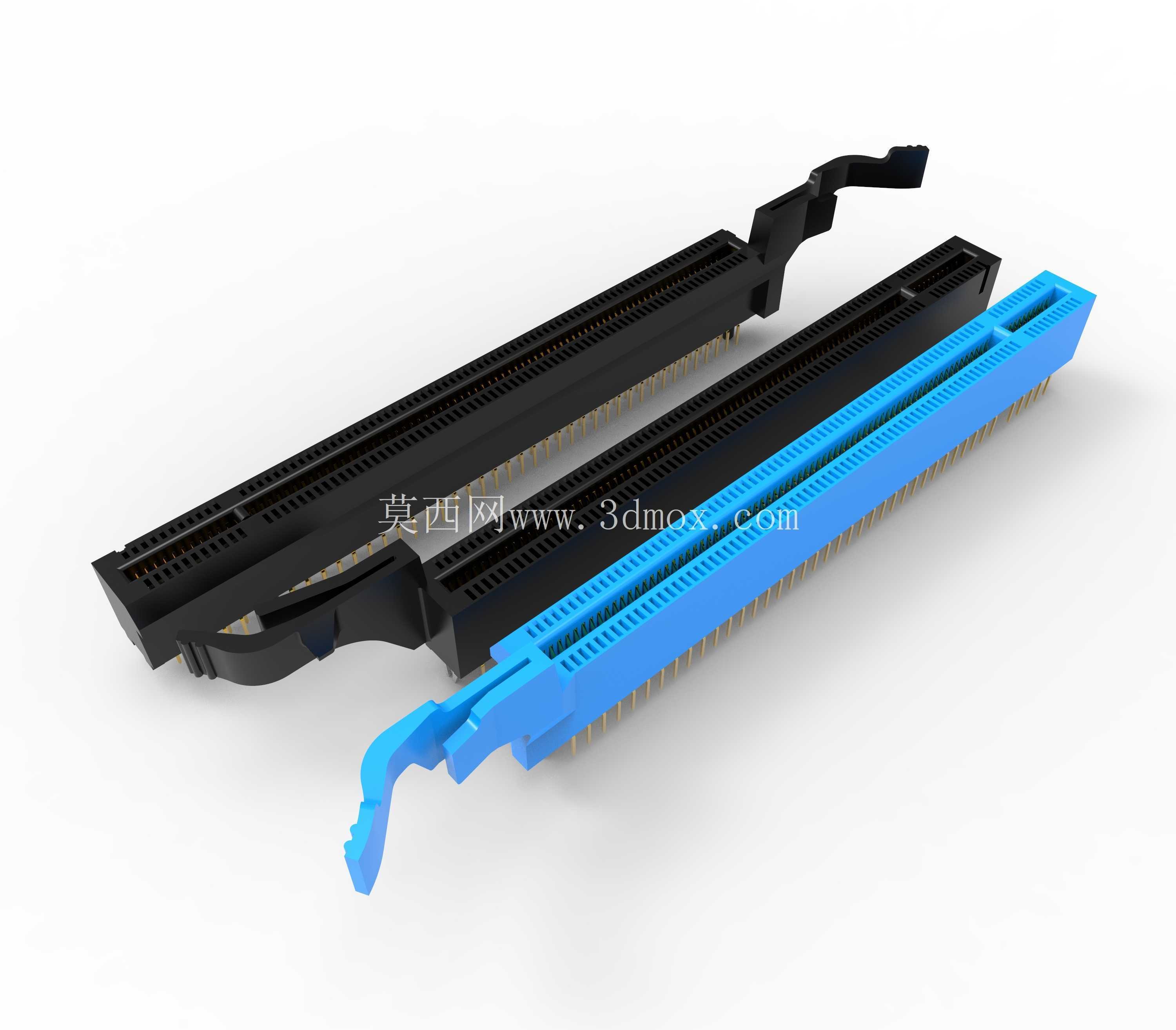

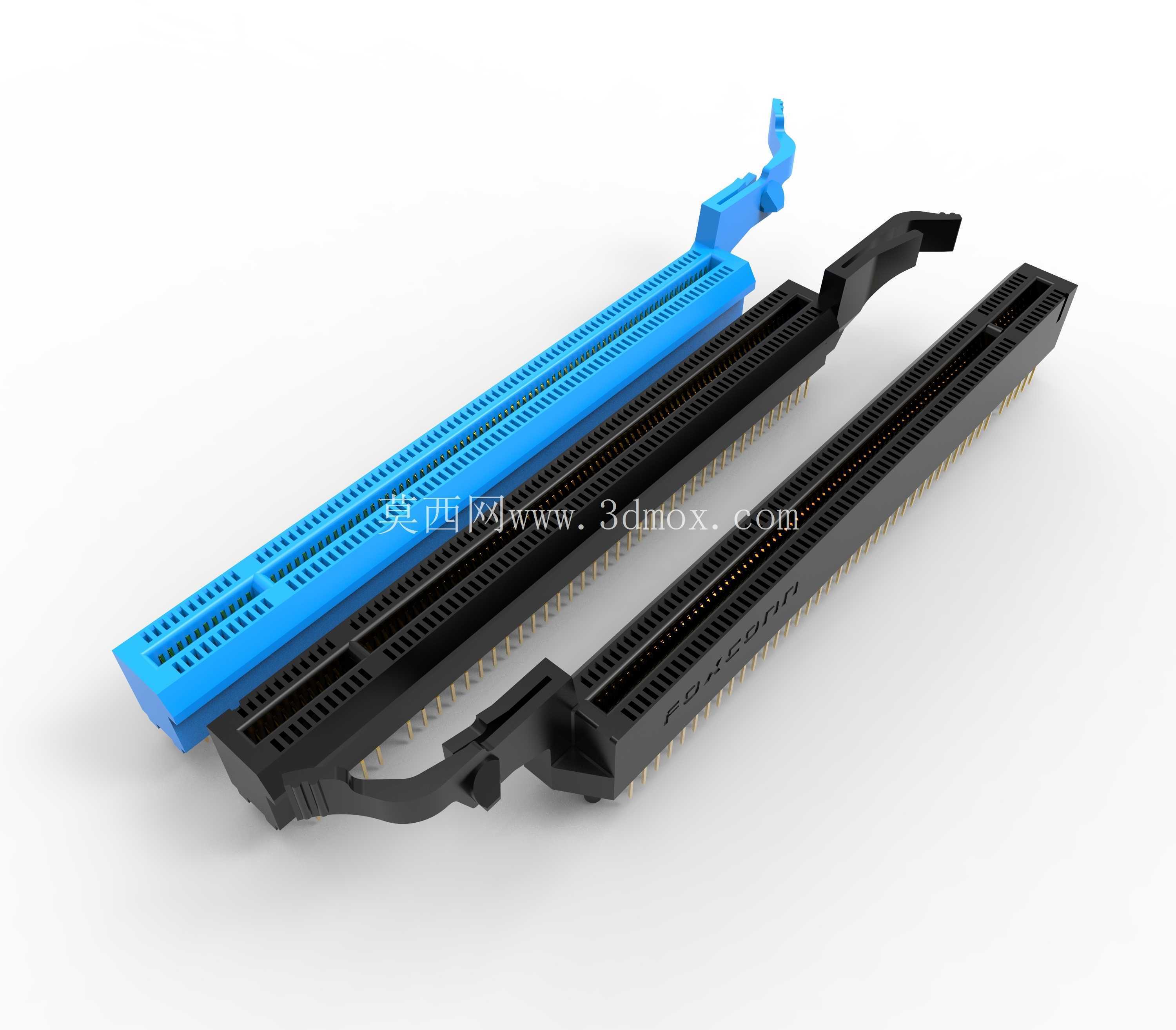

　　产品功能特性上，该款连接器覆盖了左右两种锁扣方向的结构形态，两种锁扣的卡扣锁紧力、解锁行程完全一致，仅锁扣的固定侧方向存在差异，能够适配不同主板布局的空间避让需求——当插槽靠近主板边缘、内存插槽或者M.2散热装甲时，选择对应方向的锁扣版本，可以避免解锁操作时与周边元器件产生干涉。连接器的接触端子采用分段式镀金设计，插拔寿命满足常规板卡多次更换的使用需求，端子的保持力经过校准，既不会出现插接过紧导致板卡拆卸困难，也不会因夹持力不足导致高速信号传输时出现阻抗不连续的问题。

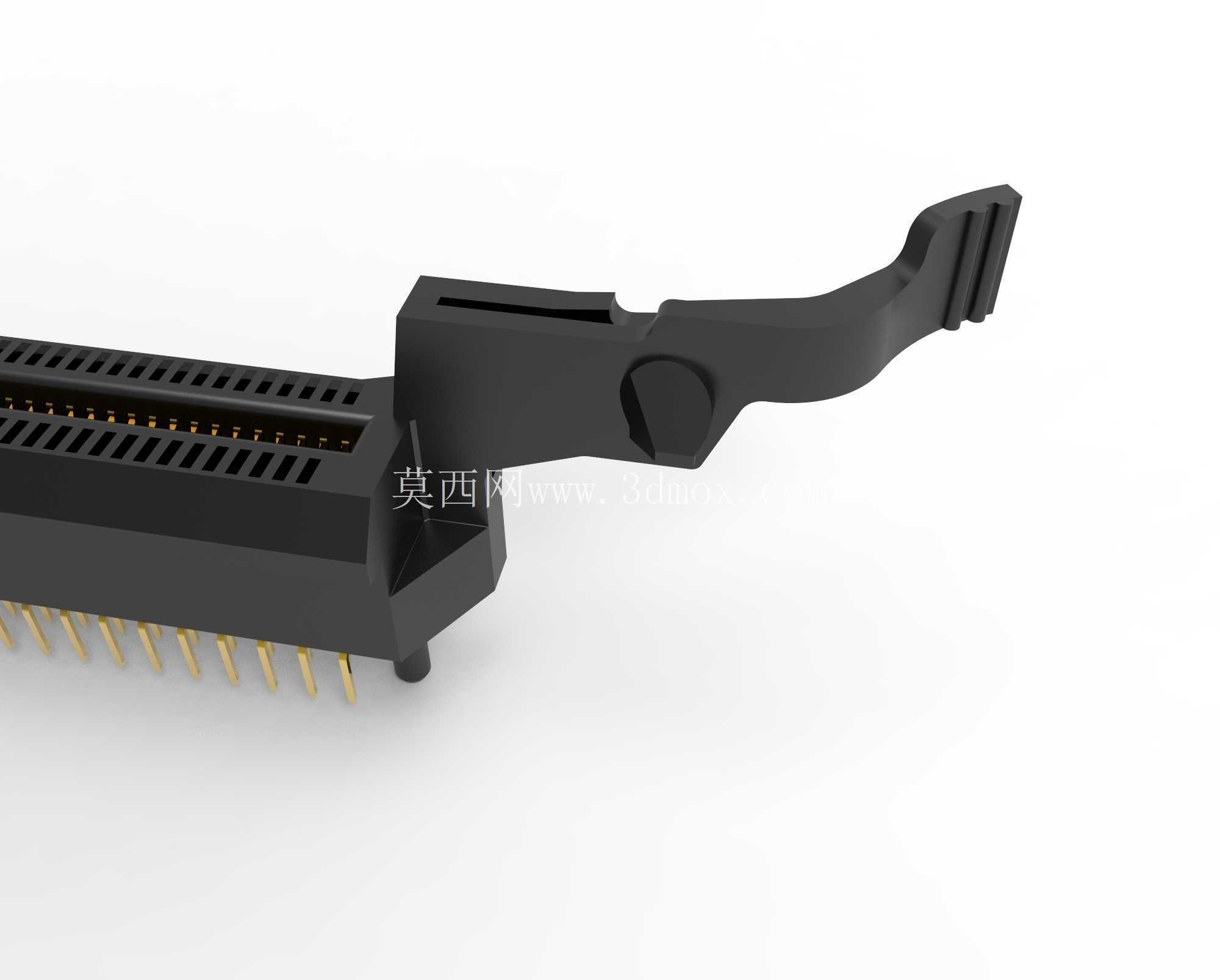

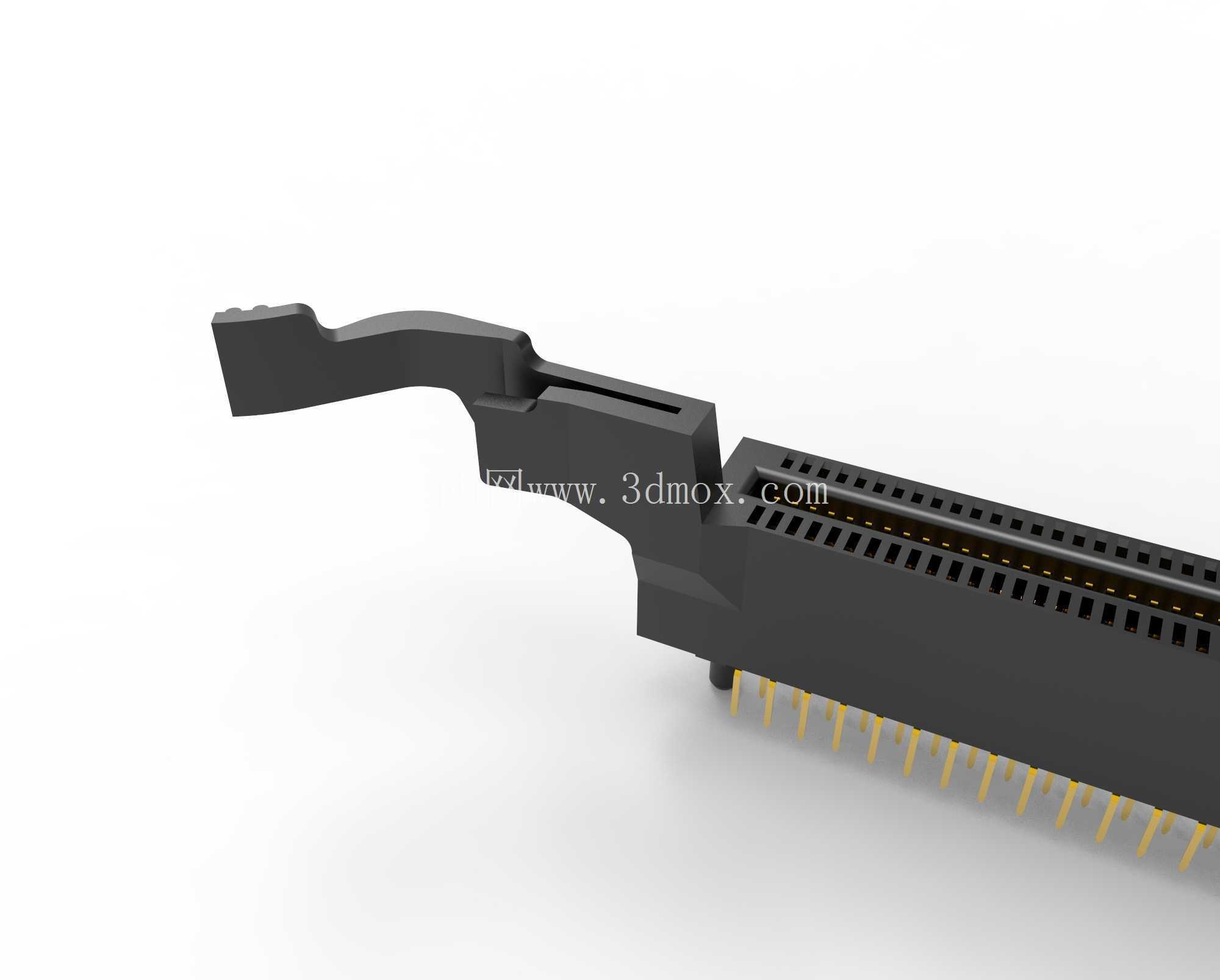

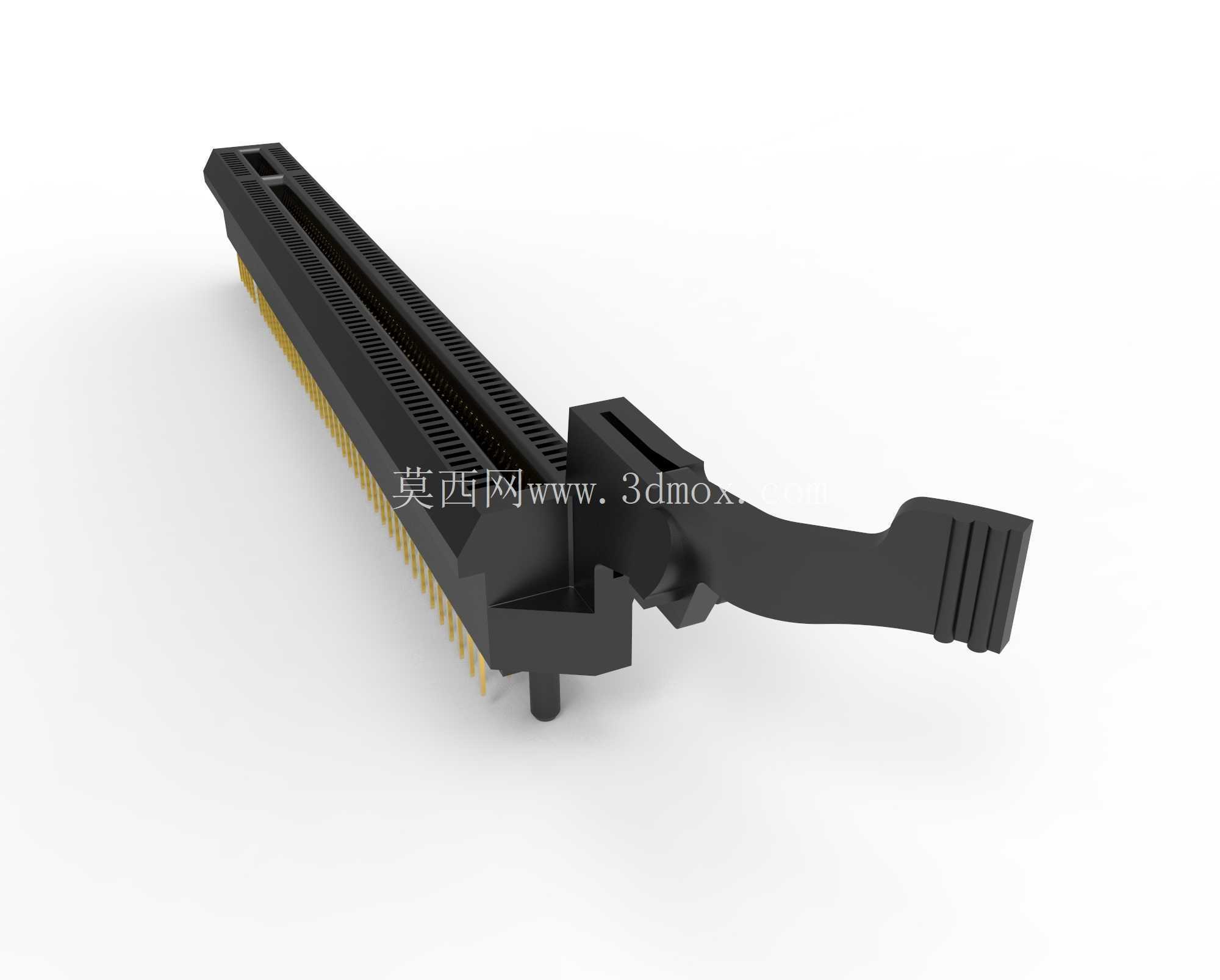

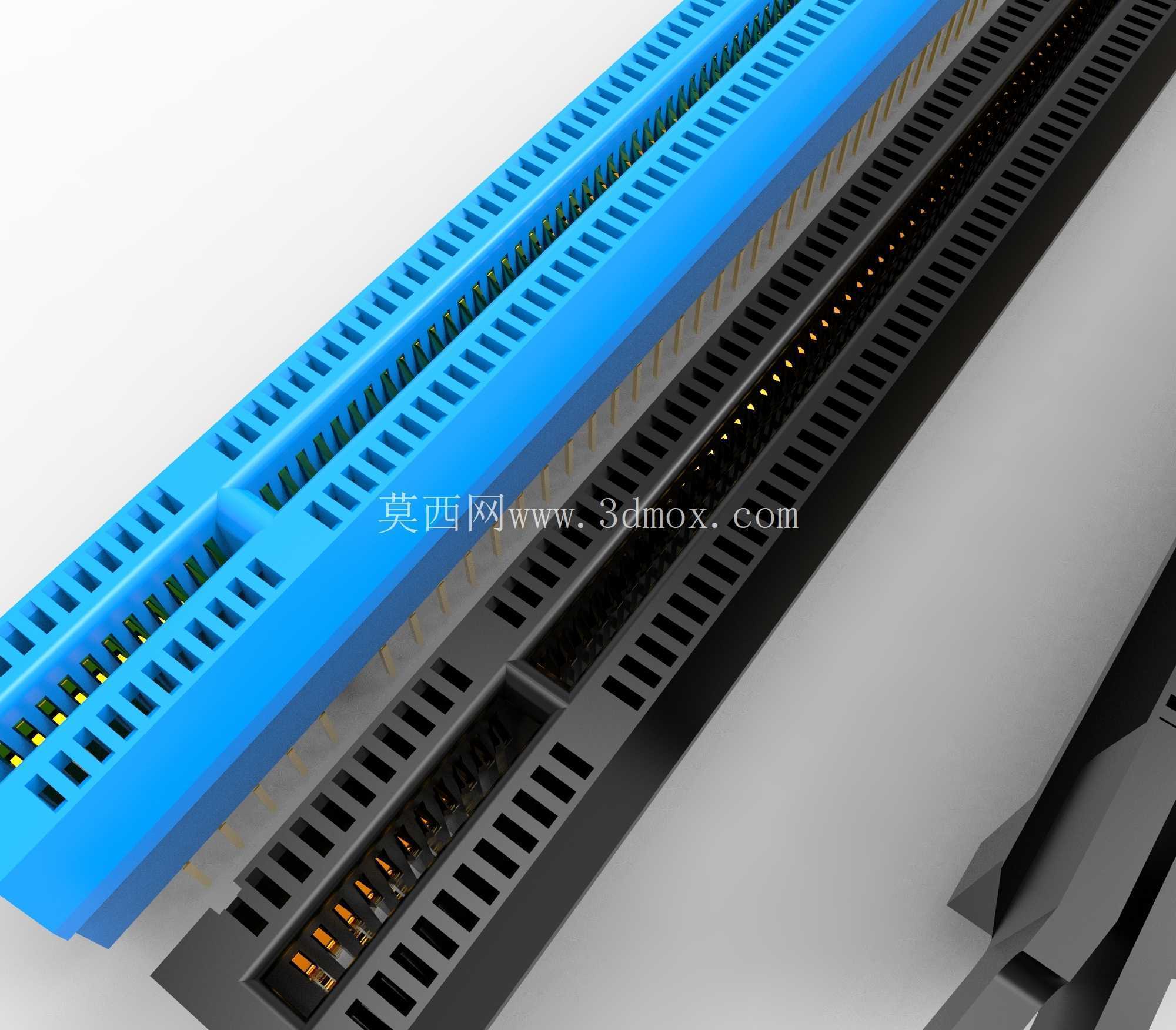

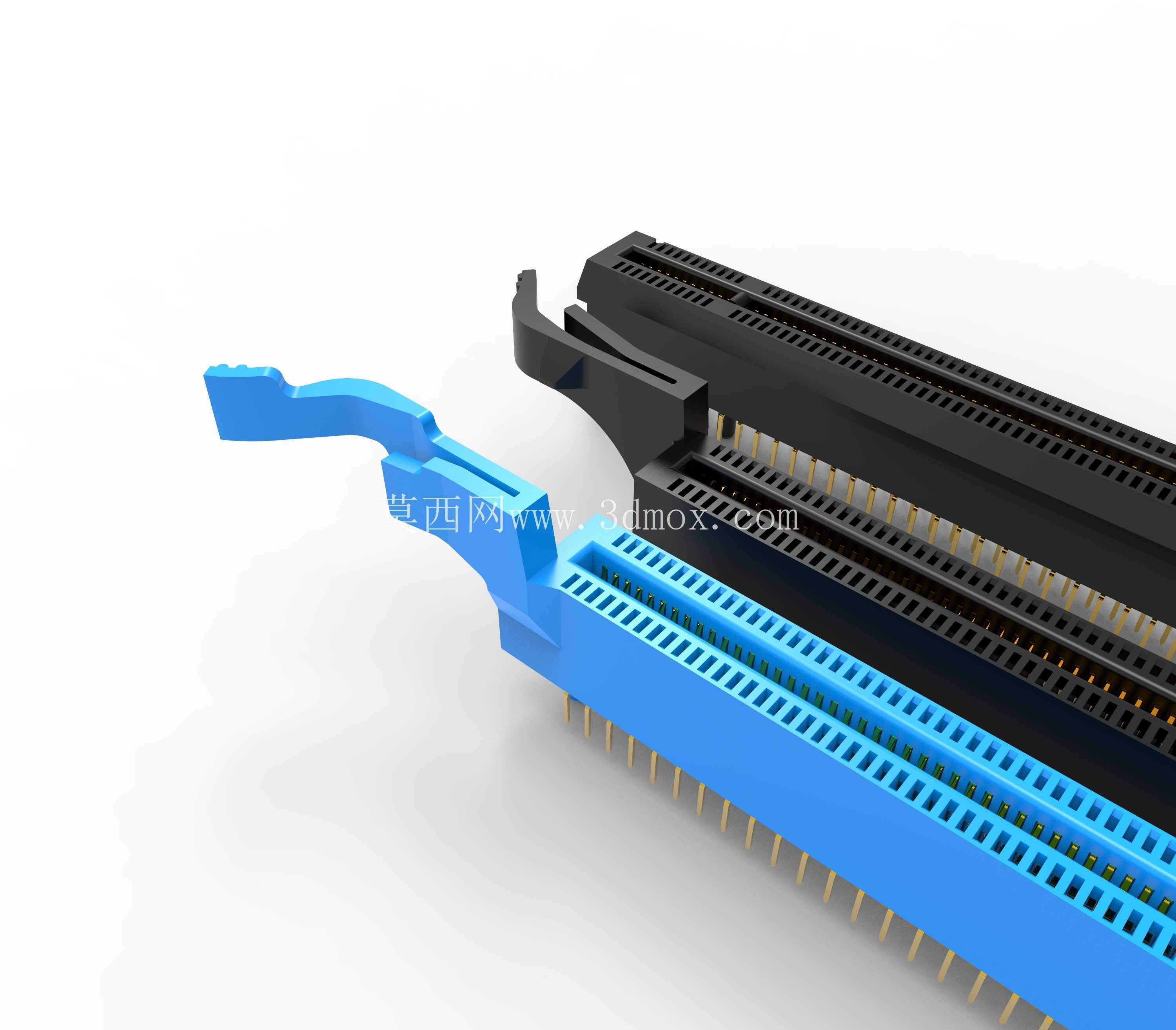

　　从设计思路层面拆解，这款连接器的主体绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊阶段的高温冲击，不会出现基座变形、端子移位的问题。基座内部的端子槽采用错位排布设计，相邻高速信号引脚之间预留了接地引脚的隔离位置，从物理结构上降低高速信号传输时的串扰风险，匹配PCIe 3.0、PCIe 4.0甚至更高规格的信号传输阻抗要求。两端的锁扣采用一体化铰接结构，与基座的连接位置设置了限位卡点，锁扣扳动到解锁位置时不会从基座上脱落，锁止状态下卡扣能够精准卡入板卡端部的固定缺口，提供足够的拉拔阻力。

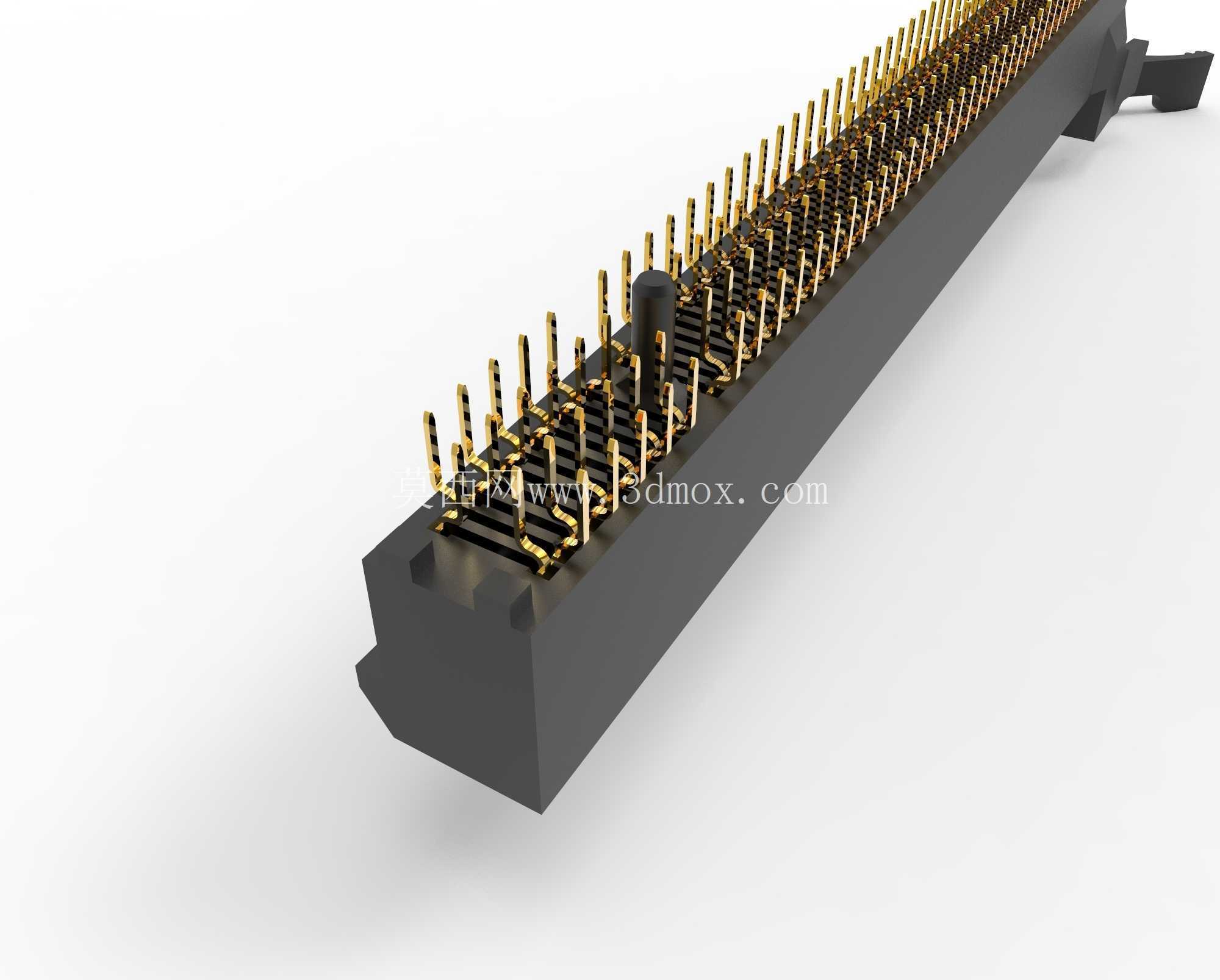

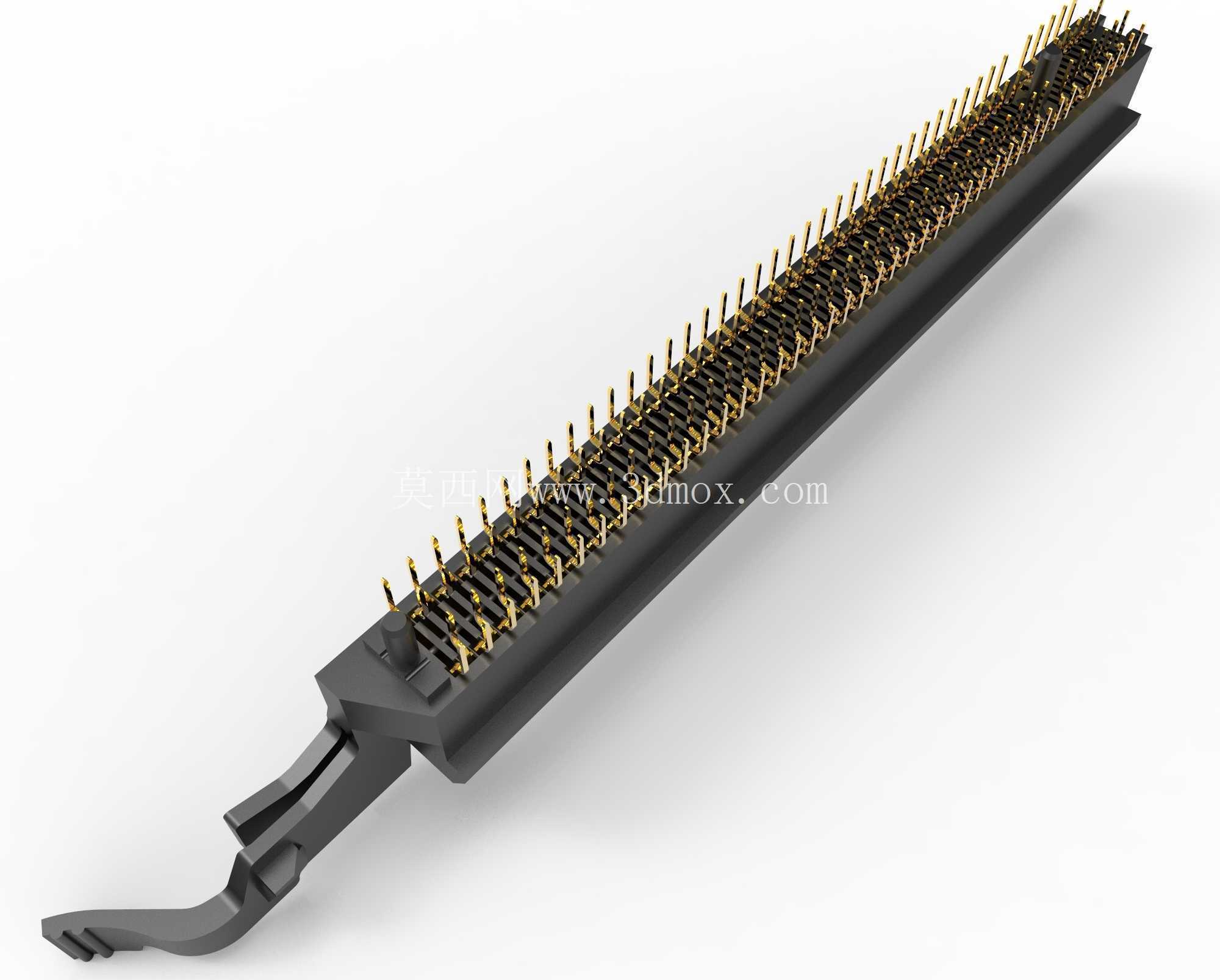

　　关于外形尺寸与安装边界，这款连接器的总长度严格匹配X16规格的164Pin引脚排布宽度，本体宽度控制在标准范围内，安装到PCB上时，引脚的通孔位置按照标准焊盘布局设计，焊接后连接器本体底部与PCB表面预留了微小的排锡间隙，避免焊接过程中助焊剂残留堆积在基座底部。连接器的总高度符合PCIe CEM规范要求，板卡插入后金手指与端子的接触深度处于标准区间，既不会因为接触过浅导致信号断路，也不会因为插入过深导致金手指端部顶到基座底部造成结构损坏。在PCB布局时，需要注意连接器两端锁扣的活动空间，锁扣扳动解锁的行程范围内不能布置高度超过2mm的元器件，否则会导致锁扣无法完全扳开，板卡拆卸时出现结构干涉。另外，连接器蓝色的卡扣端为锁扣操作侧，布局时尽量将该侧朝向机箱外侧方便操作的位置，提升后期板卡更换维护的便捷性。

　　在实际结构选型过程中，这类连接器的模型导入主板装配体后，还需要配合板卡的金手指长度、机箱的扩展槽挡片位置做对齐校验，确保板卡安装后挡片能够与机箱扩展位完全贴合，不会出现挡片错位、螺丝孔无法对齐的问题。同时要核对连接器的焊接引脚与PCB内层走线的避让关系，高速信号走线的阻抗连续性需要与连接器的端子阻抗匹配，避免出现信号反射导致的传输速率下降。对于多卡并联的主板布局，相邻两个X16连接器的间距需要预留足够的板卡厚度空间，尤其是搭载双槽、三槽厚度的高端显卡时，间距不足会导致板卡无法正常安装，这也是结构设计阶段导入连接器三维模型做干涉检查的核心价值所在。
