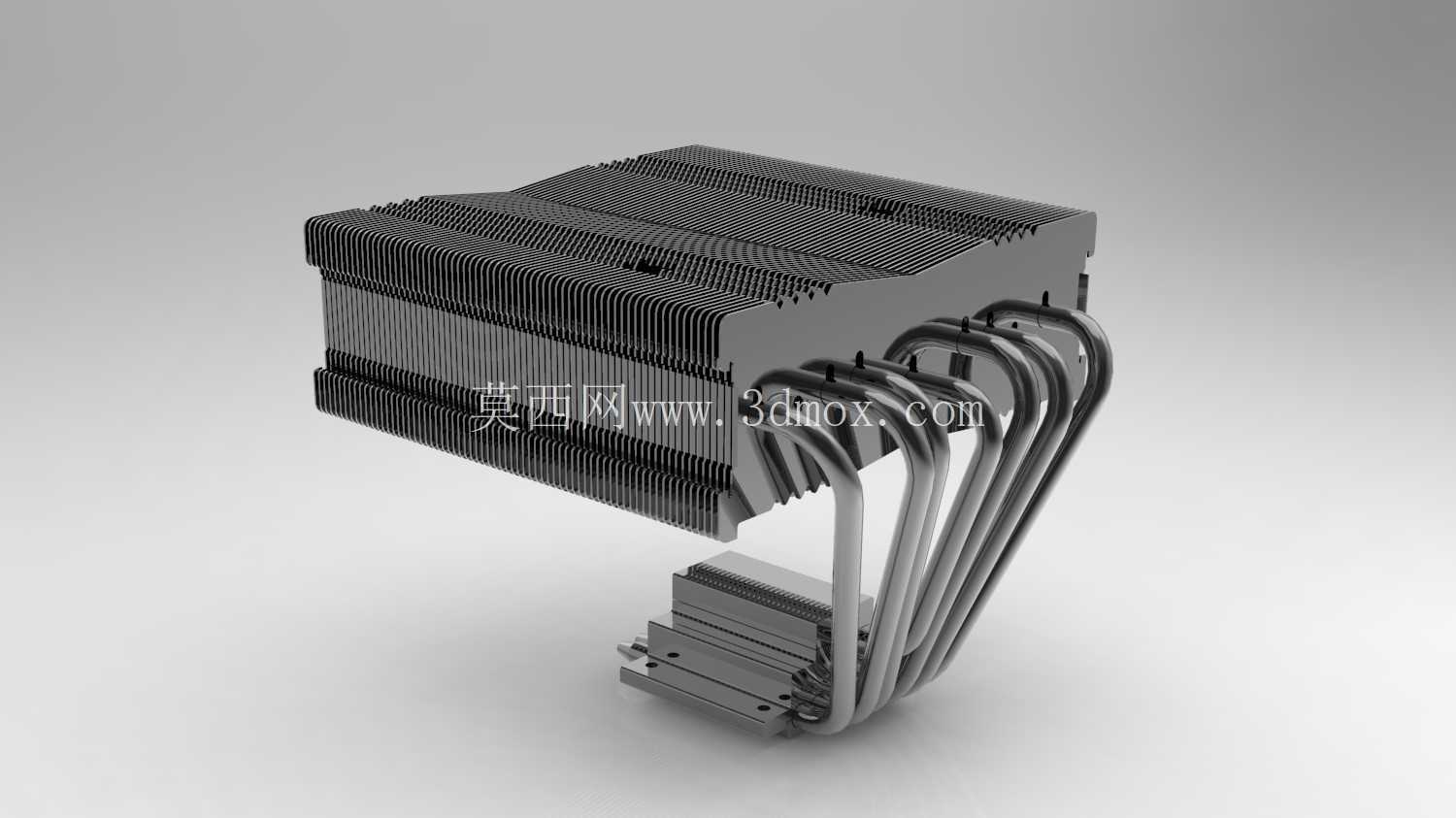

猫头鹰NH-C14s下压式风冷CPU散热结构

　　这款下压式风冷散热结构，主要面向台式计算机主机内部的处理器散热场景，可适配紧凑型ITX机箱、薄型HTPC机箱这类对散热器安装高度有严格限制的装机场景，也可在常规ATX机箱中搭配高规格内存使用，避免与带高耸散热马甲的内存产生安装干涉。从实际功能来看，该结构通过直接接触处理器顶盖的底座吸收CPU运行产生的热量，再通过多根热管将热量快速传导至大面积的散热鳍片阵列，最终依靠风道内的空气流动将鳍片上积聚的热量带出机箱内部，保证处理器在高负载运算场景下维持在合理的工作温度区间，避免因过热触发降频保护，影响整机运算性能。

　　设计过程中首先考虑的是安装兼容性边界，整体采用偏置式的热管布局，没有在内存插槽正上方布置鳍片结构，能够兼容高度在40mm以内的带马甲台式机内存，不会出现常规塔式散热器安装后遮挡内存插槽、导致高马甲内存无法安装的问题。底座部分采用平整的铣削加工接触面，能够保证与处理器顶盖的紧密贴合，减少接触热阻，热管与底座、鳍片之间采用胀接+焊接的复合连接工艺，避免长期冷热循环后出现连接松动、热传导效率下降的问题。鳍片部分采用穿片工艺固定在热管上，相邻鳍片之间保持均匀的间距，既保证了足够的散热总面积，又不会因为鳍片过密导致风阻过大，影响低转速风扇下的散热效率。

　　外形尺寸方面，整体高度控制在130mm以内，能够适配绝大多数对CPU散热器限高135mm以上的薄型机箱，鳍片整体的长宽尺寸控制在140mm*120mm区间，不会超出CPU周边的供电散热模块、主板IO装甲的安装范围，安装后不会与主板上的其他元器件产生空间干涉。热管采用6根6mm直径的重力优化热管，弯曲部分采用大弧度弯折工艺，没有出现热管内部毛细结构被弯折破坏的情况，保证热管内部工质的循环效率，即使是倾斜安装的场景下，也能维持稳定的热量传导能力，不会因为安装角度问题导致散热性能大幅衰减。

　　从结构设计的细节来看，鳍片边缘做了折边处理，既可以提升鳍片整体的结构强度，避免运输、安装过程中鳍片出现变形倒伏，影响风道均匀性，也可以减少气流通过鳍片边缘时产生的风切噪音，提升整机运行的静音表现。底座部分的扣具安装位采用多平台兼容设计，可适配当前主流的消费级处理器插槽规格，安装时不需要对主板进行额外的打孔改造，通过背板固定的方式分散安装压力，避免压力集中导致处理器顶盖、主板PCB出现变形。整个散热结构没有采用多余的装饰性部件，所有结构设计都围绕散热效率、安装兼容性、长期使用可靠性三个核心目标展开，鳍片表面采用哑光氧化处理，既可以提升表面的热辐射能力，也能避免长期使用后出现氧化锈蚀的问题，延长结构的使用寿命。

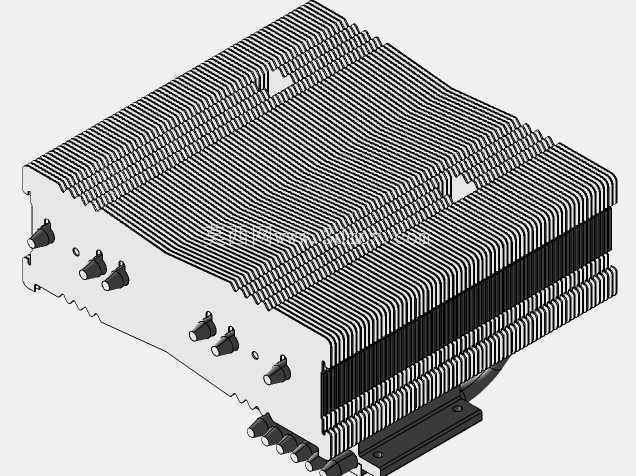

　　在实际的结构建模过程中，需要重点还原热管的弯曲路径、鳍片的排布间距、底座的接触平面度这几个核心参数，这些参数直接决定了后续仿真分析时热传导效率计算的准确性，也能为机箱结构设计时的空间校核提供准确的参考依据，避免机箱设计完成后出现散热器安装空间不足、风道走向不合理的问题。建模时还需要还原扣具的安装孔位位置，方便结构设计人员在做主板布局、机箱内部空间规划时，提前校验各个部件之间的间隙，预留足够的安装操作空间，减少后续样机试制时的装配干涉问题。
