夹装式高清电脑外置网络摄像头结构设计

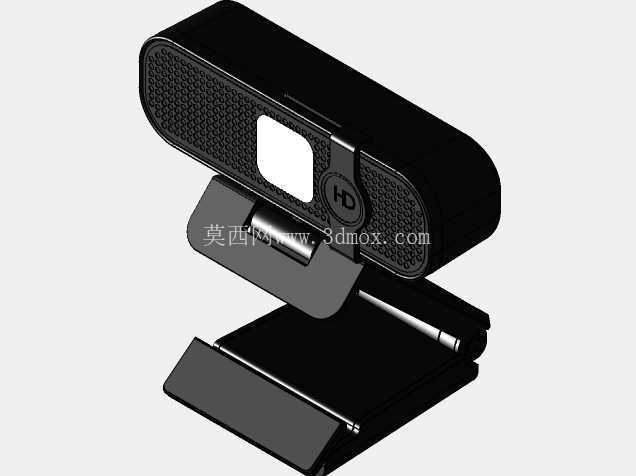

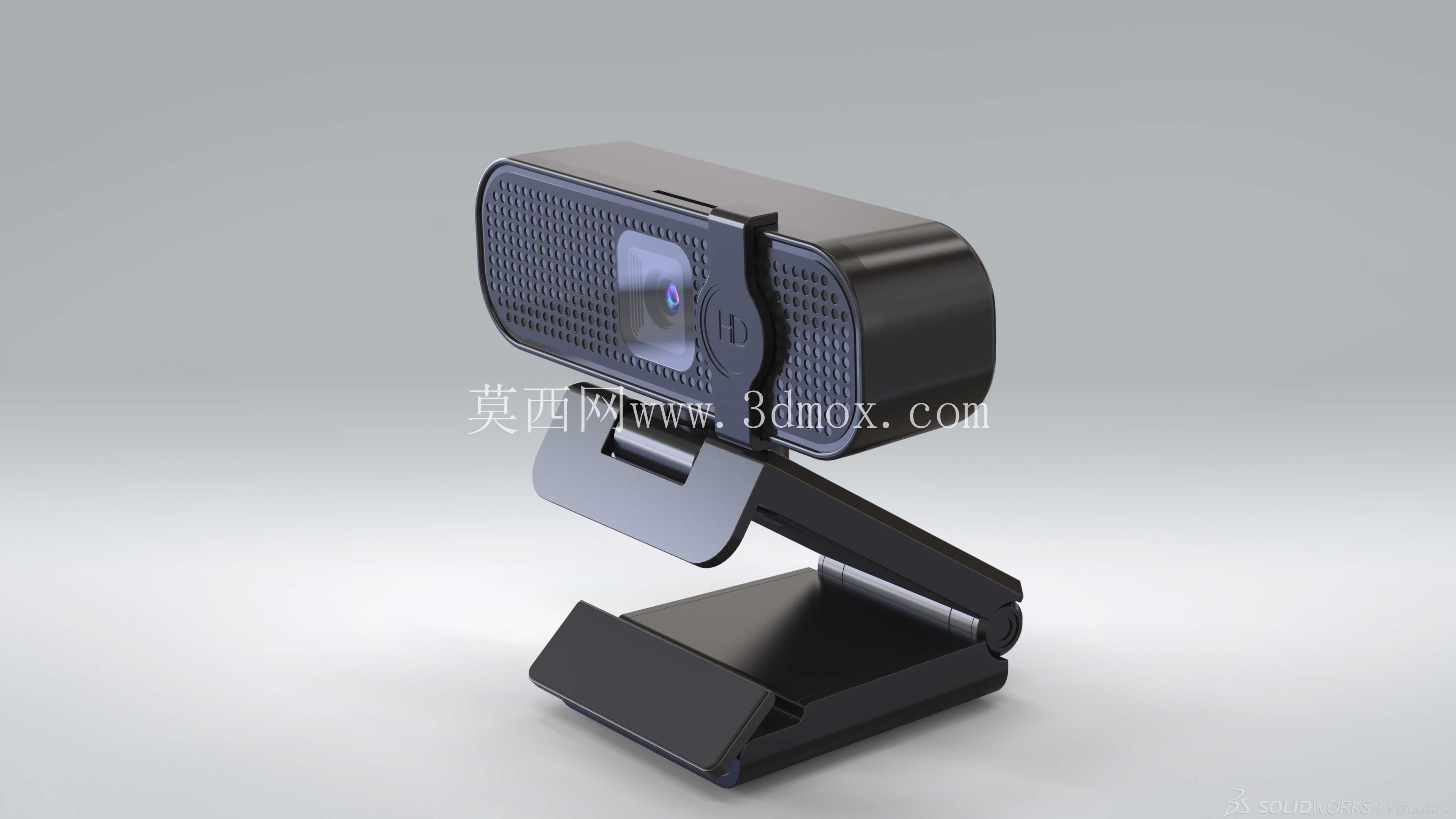

　　这款外置网络摄像头的结构设计，完全围绕桌面办公、远程会议、个人直播等高频使用场景的实际需求展开，没有冗余的装饰性结构，每一处造型都服务于功能落地。先看核心的镜头模组部分，主体外壳采用前后扣合的硬质塑料结构，正面镜头区域做了内凹的沉台设计，既可以保护镜头镜片不被桌面剐蹭，也能在镜头外侧预留隐私滑盖的安装空间，滑盖采用侧边卡扣式的装配结构，滑动行程刚好覆盖整个镜头通光区域，阻尼感通过壳体上的微凸筋条实现，不需要额外加装弹簧或者阻尼件，减少装配工序的同时也降低了长期使用后的松旷概率。镜头两侧的壳体区域做了整面的细密格栅开孔，这些开孔并不是装饰，而是对应内置的全向拾音麦克风，格栅的开孔直径控制在0.8mm，既可以保证声音的通透度，也能阻挡桌面的灰尘、细碎杂物进入腔体内部，避免麦克风拾音孔被堵塞。

　　再看支撑与安装结构，这部分是整个设计里最考验工程实用性的部分。摄像头主体和下方的夹装支架之间采用了双段式的铰接结构，第一处铰接点位于主体底部和上支架的连接位置，可以实现主体上下30度范围内的俯仰角度调节，调节阻尼通过铰接轴内的橡胶阻尼圈实现，调整到任意角度都可以稳定保持，不会因为自身重量出现低头移位的问题。第二处铰接点位于上支架和下夹座的连接位置，可以实现支架整体180度的翻转，既可以夹在厚度10mm到35mm的显示器屏幕上沿，也可以直接平放在桌面使用，甚至可以翻转夹装在笔记本屏幕、桌面隔板等不同厚度的安装位上。下夹座的接触面上做了整块的软胶垫，软胶垫表面做了细微的防滑纹理，夹装在光滑的显示器边框上时不会出现打滑刮花的问题，夹座的开合依靠内置的扭簧提供夹紧力，扭簧的弹力经过调校，既可以保证夹装后不会因为轻微碰撞掉落，也不会因为夹紧力过大夹伤轻薄笔记本的屏幕边框。

　　从安装边界尺寸来看，整个摄像头收拢后的整体长度不到90mm，宽度不到45mm，夹装在显示器上沿时，向前伸出的距离不超过50mm，不会占用过多的桌面空间，也不会遮挡显示器的正常显示区域。走线从支架的铰接位置侧边引出，线材采用常规的USB2.0接口，出线位置做了防弯折的应力释放结构，避免长期调整角度时线材根部出现断线问题。整个壳体的分模线都设置在结构的侧边和底部，正面看不到明显的合模缝，外观整体性更强，壳体的边角都做了R2以上的圆角处理，没有尖锐的棱角，日常拿取调整角度时不会划伤手部。

　　从功能适配的角度来说，这款结构可以兼容1080P以及2K分辨率的镜头模组，腔体内部预留了足够的空间放置图像处理电路板，不需要额外加高壳体厚度，整体厚度控制在25mm以内，外观不会显得笨重。夹装支架的结构通用性极强，不需要额外搭配安装配件就可以适配绝大多数的桌面显示设备，不管是台式机的大尺寸显示器，还是轻薄本的窄边框屏幕，都可以稳定安装。在实际使用中，这种夹装式的结构相比平放式的摄像头，拍摄视角更接近人眼平视的高度，远程会议时不会出现仰拍下巴的尴尬视角，俯仰角度调节的设计也可以根据实际的坐姿高度灵活调整拍摄角度，不需要额外垫高设备。整个结构的零件数量控制在20个以内，除了铰接轴、扭簧、阻尼圈、软胶垫之外，其余零件都可以采用注塑工艺一次成型，装配时只需要通过卡扣和少量螺丝就可以完成整机组装，生产装配的效率很高，后期维护拆解也很方便。
